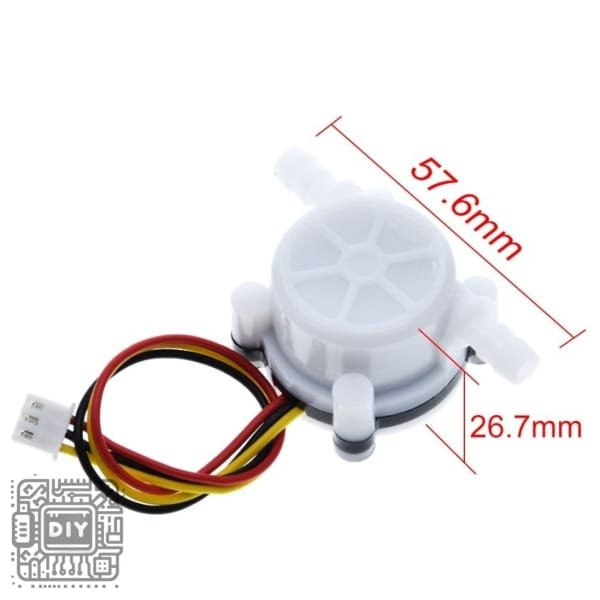

YF-S401 Water Flow Meter

Description

Product Description

Accurately measure and monitor liquid flow rates with the YF-S401 Hall Effect Water Flow Sensor. This robust and reliable sensor is designed for a wide range of applications, from DIY irrigation systems and aquarium monitoring to industrial liquid control. It utilizes an internal impeller and a Hall effect sensor to generate a pulse wave signal, where the frequency of the pulses is directly proportional to the flow rate. With a measuring range of 0.3 to 6 liters per minute and standard 1/2-inch (3.5mm & 2mm) fittings, it’s easy to integrate into your water lines. This sensor provides a simple and effective way to track water consumption, control pumps, or detect flow in your Arduino, ESP32, or Raspberry Pi projects.



Key Features

• Hall Effect Sensing: Provides a clean, digital pulse output for precise and reliable flow measurement without physical contact with the liquid.

• Wide Flow Range: Accurately measures flow rates from 0.3 Liters per minute up to 6 Liters per minute.

• Standard Pipe Fittings: Features 1/2-inch threaded ports with 3.5mm and 2mm barbed fittings for easy installation in standard water lines.

• Simple Pulse Output: Outputs a square wave signal; the frequency corresponds to the flow rate, making it easy for microcontrollers to calculate.

• Durable Construction: Made from sturdy and corrosion-resistant plastics, suitable for use with water and other non-aggressive liquids.

• Easy Calibration: Comes with a pre-calibrated K-factor (pulses per liter), allowing for straightforward conversion from pulses to flow volume.



Specifications

• Model: YF-S401

• Flow Rate Range: 0.3 ~ 6 L/min

• Operating Voltage: 5V ~ 18V DC (Typically 5V for microcontroller use)

• Output Type: Hall Effect Sensor (Digital Pulse)

• Output Signal: Square Wave (Pull-up required)

• K-Factor (Calibration): ~450 Pulses per Liter (Please verify with actual testing)

• Max Water Pressure: 1.75 MPa

• Port Size: 1/2 Inch (with 3.5mm and 2mm barbed adapters)

• Body Material: Plastic



Package Content

• 1 x YF-S401 Water Flow Sensor

• 2 x O-rings (usually pre-installed)

---



---

وصف المنتج

قم بقياس ومراقبة معدلات تدفق السوائل بدقة مع حساس تدفق الماء YF-S401 ذو تأثير هول. تم تصميم هذا الحساس القوي والموثوق لمجموعة واسعة من التطبيقات، بدءًا من أنظمة الري التطبيقية ومراقبة أحواض السمك إلى التحكم الصناعي في السوائل. يستخدم مروحة داخلية وحساس تأثير هول لتوليد إشارة موجة نبضية، حيث يكون تردد النبضات متناسبًا طرديًا مع معدل التدفق. مع نطاق قياس من 0.3 إلى 6 لتر في الدقيقة ووصلات قياسية 1/2 بوصة (3.5مم و 2مم)، من السهل دمجه في خطوط المياه الخاصة بك. يوفر هذا الحساس طريقة بسيطة وفعالة لتتبع استهلاك المياه، والتحكم في المضخات، أو الكشف عن التدفق في مشاريع الأردوينو أو ESP32 أو Raspberry Pi.



الميزات الرئيسية

• استشعار بتأثير هول: يوفر إخراج نبضي رقمي نظيف لقياس تدفق دقيق وموثوق دون اتصال فيزيائي بالسائل.

• نطاق تدفق واسع: يقيس بدقة معدلات التدفق من 0.3 لتر في الدقيقة حتى 6 لتر في الدقيقة.

• وصلات أنابيب قياسية: يتميز بمنافذ ملولبة 1/2 بوصة مع وصلات 3.5مم و 2مم لتركيب سهل في خطوط المياه القياسية.

• إخراج نبضي بسيط: يخرج إشارة موجة مربعة؛ حيث يتوافق التردد مع معدل التدفق، مما يسهل على وحدات التحكم الدقيقة الحساب.

• بناء متين: مصنوع من بلاستيك متين ومقاوم للتآكل، مناسب للاستخدام مع الماء والسوائل غير العدوانية الأخرى.

• معايرة سهلة: يأتي بعامل K مُعاير مسبقًا (نبضة لكل لتر)، مما يسمح بالتحويل المباشر من النبضات إلى حجم التدفق.



المواصفات

• الموديل: YF-S401

• نطاق معدل التدفق: 0.3 ~ 6 لتر/دقيقة

• جهد التشغيل: 5 ~ 18 فولت تيار مستمر (عادة 5 فولت للاستخدام مع المتحكمات الدقيقة)

• نوع الإخراج: حساس تأثير هول (نبضة رقمية)

• إشارة الخرج: موجة مربعة (يتطلب مقاومة pull-up)

• عامل المعايرة (K-Factor): ~450 نبضة لكل لتر (يرجى التحقق بالاختبار الفعلي)

• أقصى ضغط للماء: 1.75 ميجا باسكال

• مقاس المنفذ: 1/2 بوصة (مع أداتي توصيل 3.5مم و 2مم)

• مادة الجسم: بلاستيك



محتويات العلبة

• 1 × حساس تدفق ماء YF-S401

• 2 × حلقات عازلة (O-ring) (عادة ما تكون مثبتة مسبقًا)
