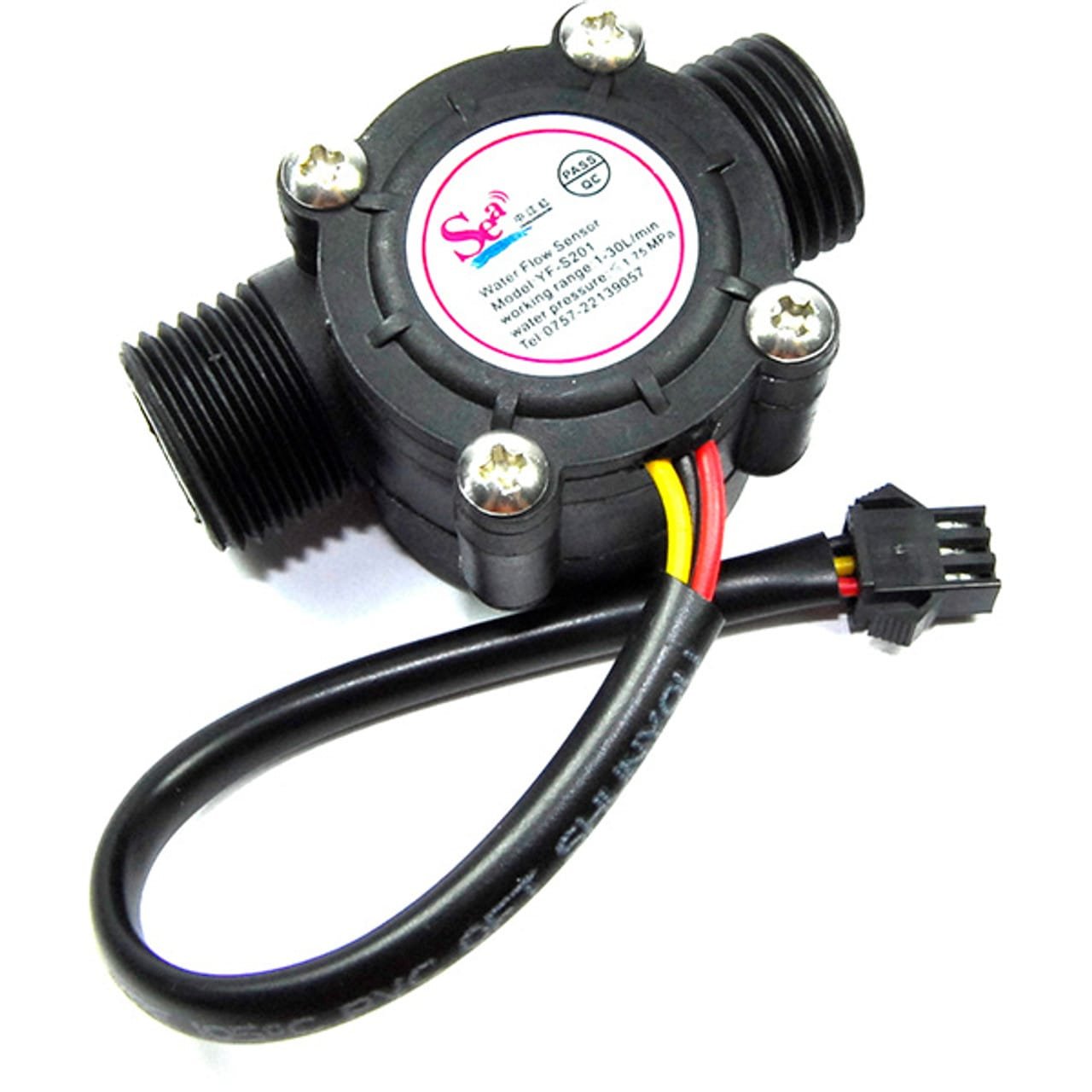

YF-S201 Water Flow Sensor – 1/2 Inch Hall Effect Flowmeter for Water Dispensers & DIY Projects

Product Description

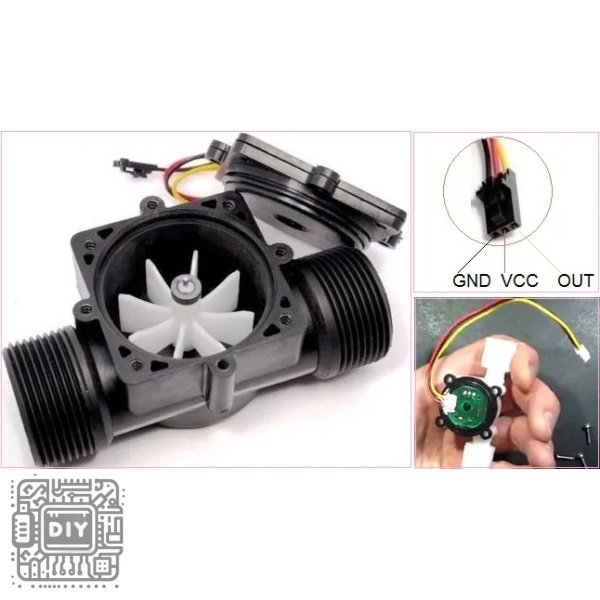

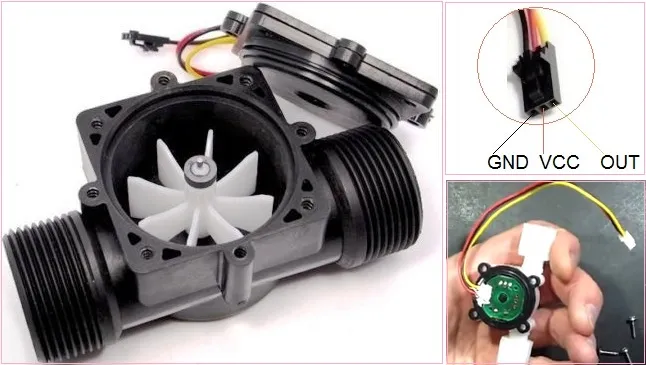

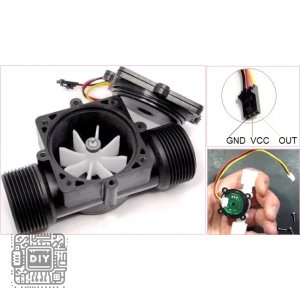

Accurately measure and monitor liquid flow rates with the reliable YF-S201 Water Flow Sensor. This professional-grade Hall effect flowmeter is engineered for a wide range of applications, from industrial water management to DIY smart home systems. The sensor features a robust 1/2-inch (DN15) split interface with brass fittings, allowing for easy integration into existing water lines for dispensers, irrigation systems, or hydroponic setups. Inside, a magnetic rotor and a precision Hall effect sensor work in tandem; as water flows through the chamber, it spins the rotor, and the Hall sensor detects each rotation, generating a corresponding digital pulse. With its simple three-wire interface, the YF-S201 outputs a frequency-based signal that is directly proportional to the flow rate, making it exceptionally easy to interface with microcontrollers like Arduino, ESP32, and Raspberry Pi for real-time data logging and control.

Key Features

• High-Quality 1/2 Inch Brass Fittings: Constructed with durable, corrosion-resistant brass connectors (1/2-inch BSP or NPT threads), ensuring a secure and leak-proof connection to standard water pipes, making it suitable for both residential and light industrial use.

• Hall Effect Sensing Technology: Utilizes a non-contact Hall effect sensor to detect the rotation of an internal impeller. This design eliminates mechanical wear on the sensor itself, leading to higher reliability, a longer lifespan, and immunity to water conductivity issues.

• Simple Frequency Output Signal: The sensor outputs a square wave pulse signal where the frequency is directly proportional to the flow rate. This digital nature makes it highly resistant to noise and easy for any microcontroller to read and calculate the instantaneous flow rate and total volume.

• Wide Flow Rate Measurement Range: Capable of accurately measuring a broad range of flow rates, typically from 1 to 30 Liters per Minute (L/min), with a low flow rate threshold, making it versatile for applications from a trickle to a steady stream.

• Easy Microcontroller Integration: Requires only three connections: VCC (5V-24V), GND, and a signal pin. The signal pin can be connected directly to a microcontroller’s digital interrupt pin for precise pulse counting, simplifying code development for flow measurement.

Technical Specifications

• Model: YF-S201 / FS300A

• Connection Size: 1/2 Inch (DN15)

• Flow Rate Range: 1 – 30 L/min

• Rated Voltage: 5V – 24V DC

• Output Type: Digital Pulse (Square Wave)

• Output Signal: 5V TTL (Compatible with 3.3V logic)

• K-Factor (Pulses per Liter): ~450 pulses/L (Approx. 4.5 pulses/mL) Confirm with specific datasheet

• Max Water Pressure: 1.75 MPa

• Accuracy: ± 10% (Typical)

• Body Material: Brass

• Rotor Material: Plastic

Package Contents

• 1 x YF-S201 Water Flow Sensor

• (Pipe sealant tape is recommended but not included)

حساس تدفق الماء YF-S201 – مقياس تدفق هول 1/2 بوصة لموزعات الماء ومشاريع DIY

وصف المنتج

الميزات الرئيسية

• وصلات نحاسية عالية الجودة 1/2 بوصة: مصممة بوصلات نحاسية متينة مقاومة للتآكل، مما يضمن اتصالاً آمناً وخالٍ من التسرب بالأنابيب المائية القياسية، مما يجعله مناسبًا للاستخدام السكني والصناعي الخفيف.

• تكنولوجيا الاستشعار بتأثير هول: يستخدم حساس تأثير هول بدون تلامس لاكتشاف دوران دفاعة داخلية. يلغي هذا التصميم التآكل الميكانيكي على الحساس نفسه، مما يؤدي إلى موثوقية أعلى، وعمر افتراضي أطول، ومناعة ضد مشاكل توصيل الماء.

• إشارة خرج تردد بسيطة: يخرج الحساس إشارة نبض موجة مربعة where التردد يتناسب طرديًا مع معدل التدفق. تجعل الطبيعة الرقمية هذا مقاومًا بشدة للضوضاء وسهلاً لأي متحكم دقيق لقراءته وحساب معدل التدفق اللحظي والحجم الإجمالي.

• نطاق قياس معدل تدفق واسع: قادر على قياس مجموعة واسعة من معدلات التدفق بدقة، typically from 1 إلى 30 لتر في الدقيقة، مع عتبة معدل تدفق منخفضة، مما يجعله متعدد الاستخدامات للتطبيقات from التنقيط إلى تدفق ثابت.

• تكامل سهل مع المتحكم الدقيق: يتطلب ثلاثة توصيلات فقط: VCC (24-5 فولت)، GND، ودبوس إشارة. يمكن توصيل دبوس الإشارة directly بدبوس مقاطعة رقمي للمتحكم الدقيق for عد النبضات الدقيق، مما يبسط تطوير الكود for قياس التدفق.

المواصفات الفنية

• الموديل: YF-S201 / FS300A

• حجم الوصلة: 1/2 بوصة (DN15)

• نطاق معدل التدفق: 30 – 1 لتر/دقيقة

• الجهد المقنن: 24 – 5 فولت DC

• نوع الخرج: نبض رقمي (موجة مربعة)

• إشارة الخرج: 5 فولت TTL (متوافق مع منطق 3.3 فولت)

• معامل K (نبضة لكل لتر): ~450 نبضة/لتر (تقريبًا 4.5 نبضة/مل) Confirm مع ورقة البيانات المحددة

• أقصى ضغط ماء: 1.75 ميجا باسكال

• الدقة: ± 10% (نموذجي)

• مادة الجسم: نحاس

• مادة الدفاعة: بلاستيك

محتويات العلبة

• 1 × حساس تدفق ماء YF-S201

• (يوصى بشريط تسرب الأنابيب ولكنه غير مرفق)
