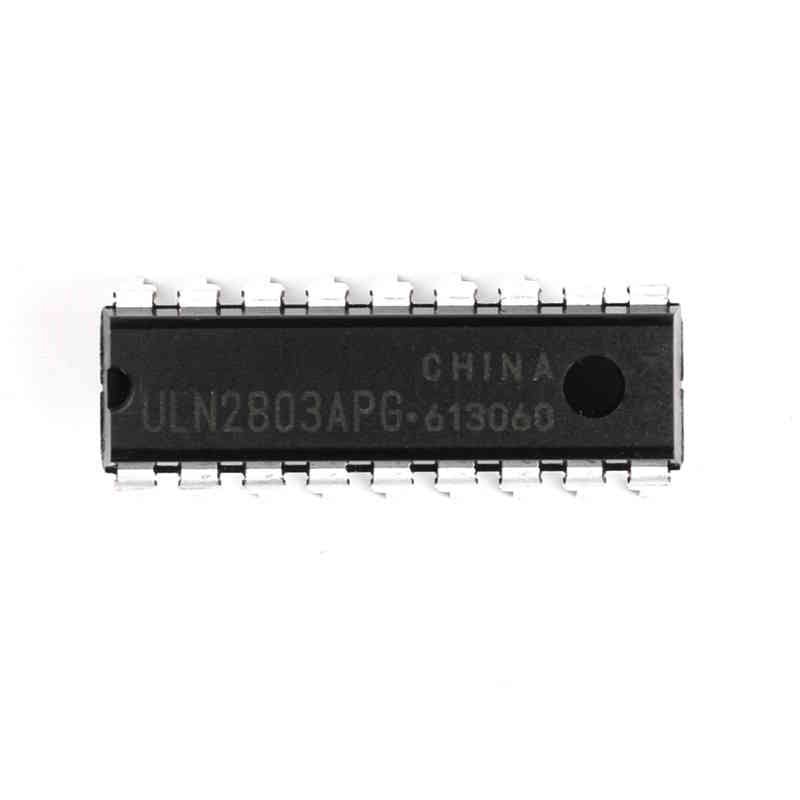

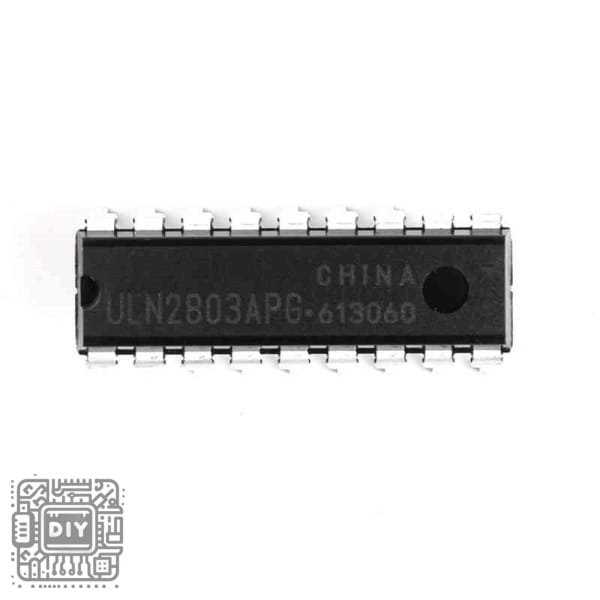

ULN2803APG 8-Channel High-Voltage, High-Current Darlington Transistor Array IC

Product Description

Power your most demanding multi-channel applications with the ULN2803APG, an robust 8-channel Darlington transistor array designed for interfacing low-level logic with high-power peripheral devices. This versatile IC expands upon the popular 7-channel design by providing eight independent Darlington pairs, each capable of sinking up to 500mA and handling voltages up to 50V. The ULN2803APG is specifically engineered to serve as the perfect bridge between microcontrollers, digital logic circuits, and power-hungry components like relays, solenoids, stepper motors, DC motors, and high-power LED arrays. Each channel features integrated input base resistors and suppression diodes for inductive load switching, creating a complete, self-contained driving solution that eliminates the need for numerous external components. With its enhanced channel count and proven reliability, the ULN2803APG delivers exceptional value for industrial control systems, automotive electronics, and commercial applications requiring robust multi-channel power driving capabilities.

Key Features

• Eight Independent Driver Channels: Integrates eight high-gain Darlington pairs in a single 18-pin package, providing expanded multi-load driving capability for complex systems. This enhanced channel count makes it ideal for applications requiring control of multiple devices simultaneously, such as multi-relay boards and complex display systems.

• High-Current Sinking Capacity: Each channel can sink a continuous 500mA current with excellent thermal characteristics. The entire package can withstand a total continuous current of 2.5A, providing substantial power handling capability for industrial automation, motor control, and lighting applications.

• Complete Integrated Protection: Features built-in 2.7kΩ base resistors for direct microcontroller interface and clamp diodes for back-EMF suppression when switching inductive loads. This comprehensive integration eliminates the need for eighteen external components, dramatically simplifying PCB design and reducing overall system cost.

• Wide Voltage Compatibility: Compatible with standard 5V TTL and 3.3V CMOS logic levels on the input side while capable of driving loads with supply voltages up to 50V on the output side. This broad compatibility ensures seamless integration with modern microcontrollers while handling substantial power loads.

• Optimized Thermal Performance: Manufactured using advanced epitaxial-base technology and supplied in a robust plastic DIP package that provides excellent thermal dissipation characteristics. The design ensures reliable operation even when multiple channels are operating simultaneously at high current levels.

Technical Specifications

• IC Part Number: ULN2803APG

• Type: High-Voltage, High-Current Darlington Transistor Array

• Number of Channels: 8

• Output Current (per channel): 500mA DC

• Collector-Emitter Voltage: 50V

• Input Compatibility: 3.3V CMOS, 5V TTL/CMOS

• Input Base Resistors: 2.7kΩ (integrated)

• Saturation Voltage: 1.6V maximum at 350mA

• Package: 18-pin DIP

• Operating Temperature: -20°C to +85°C

Package Contents

• 1 x ULN2803APG Darlington Transistor Array IC

---

الدائرة المتكاملة ULN2803APG مصفوفة دارلينغتون 8 قنوات عالية التيار

وصف المنتج

الميزات الرئيسية

• ثماني قنوات قيادة مستقلة: تدمج ثمانية أزواج دارلينغتون عالية الكسب في غلاف واحد 18 دبوس، مما يوفر قدرة قيادة متعددة الأحمال موسعة للأنظمة المعقدة. يجعلها هذا العدد المحسن من القنوات مثالية للتطبيقات التي تتطلب التحكم في أجهزة متعددة في وقت واحد، مثل لوحات الريلاي المتعددة وأنظمة العرض المعقدة.

• سعة سحب تيار عالية: يمكن لكل قناة سحب تيار مستمر 500 مللي أمبير بخصائص حرارية ممتازة. يمكن للغلاف بالكامل تحمل تيار مستمر إجمالي 2.5 أمبير، مما يوفر قدرة معالجة طاقة substantial للتشغيل الآلي الصناعي والتحكم في المحركات وتطبيقات الإضاءة.

• حماية متكاملة كاملة: تتميز بمقاومات قاعدة مدمجة 2.7 كيلو أوم لواجهة المتحكم الدقيق المباشر وثنائيات كبح لقمع الجهد العكسي عند تبديل الأحمال الحثية. تلغي هذه التكاملية الشاملة الحاجة إلى eighteen مكونًا خارجيًا، مما يبسط تصميم PCB بشكل كبير ويقلل التكلفة الإجمالية للنظام.

• توافق جهد واسع: متوافقة مع مستويات المنطق القياسية 5 فولت TTL و 3.3 فولت CMOS على جانب الإدخال while قادرة على قيادة الأحمال بجهود تغذية even تصل إلى 50 فولت على جانب الإخراج. يضمن هذا التوافق الواسع التكامل السلس مع المتحكمات الدقيقة الحديثة while التعامل with أحمال طاقة substantial.

• أداء حراري محسن: مصنوعة باستخدام تكنولوجيا القاعدة epitaxial المتقدمة وموضوعة في غلاف DIP بلاستيكي قوي يوفر خصائص تبديد حراري ممتازة. يضمن التصميم تشغيلاً موثوقًا even عند تشغيل قنوات متعددة في وقت واحد at مستويات تيار عالية.

المواصفات الفنية

• رقم الدائرة المتكاملة: ULN2803APG

• النوع: مصفوفة ترانزستور دارلينغتون عالية الجهد والتيار

• عدد القنوات: 8

• تيار الخرج (لكل قناة): 500 مللي أمبير مستمر

• جهد المجمع-باعث: 50 فولت

• توافق الإدخال: 3.3 فولت CMOS، 5 فولت TTL/CMOS

• مقاومات قاعدة الإدخال: 2.7 كيلو أوم (مدمجة)

• جهد التشبع: 1.6 فولت كحد أقصى عند 350 مللي أمبير

• الغلاف: 18 دبوس DIP

• درجة حرارة التشغيل: -20°C إلى +85°C

محتويات العلبة

• 1 × دائرة مصفوفة ترانزستور دارلينغتون ULN2803APG
