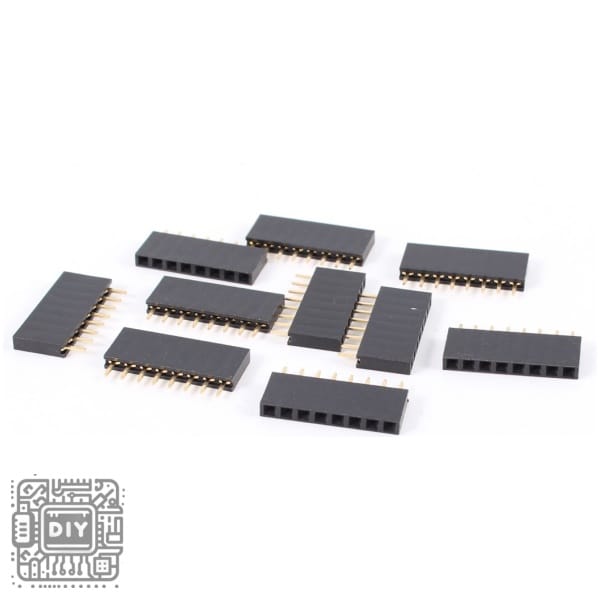

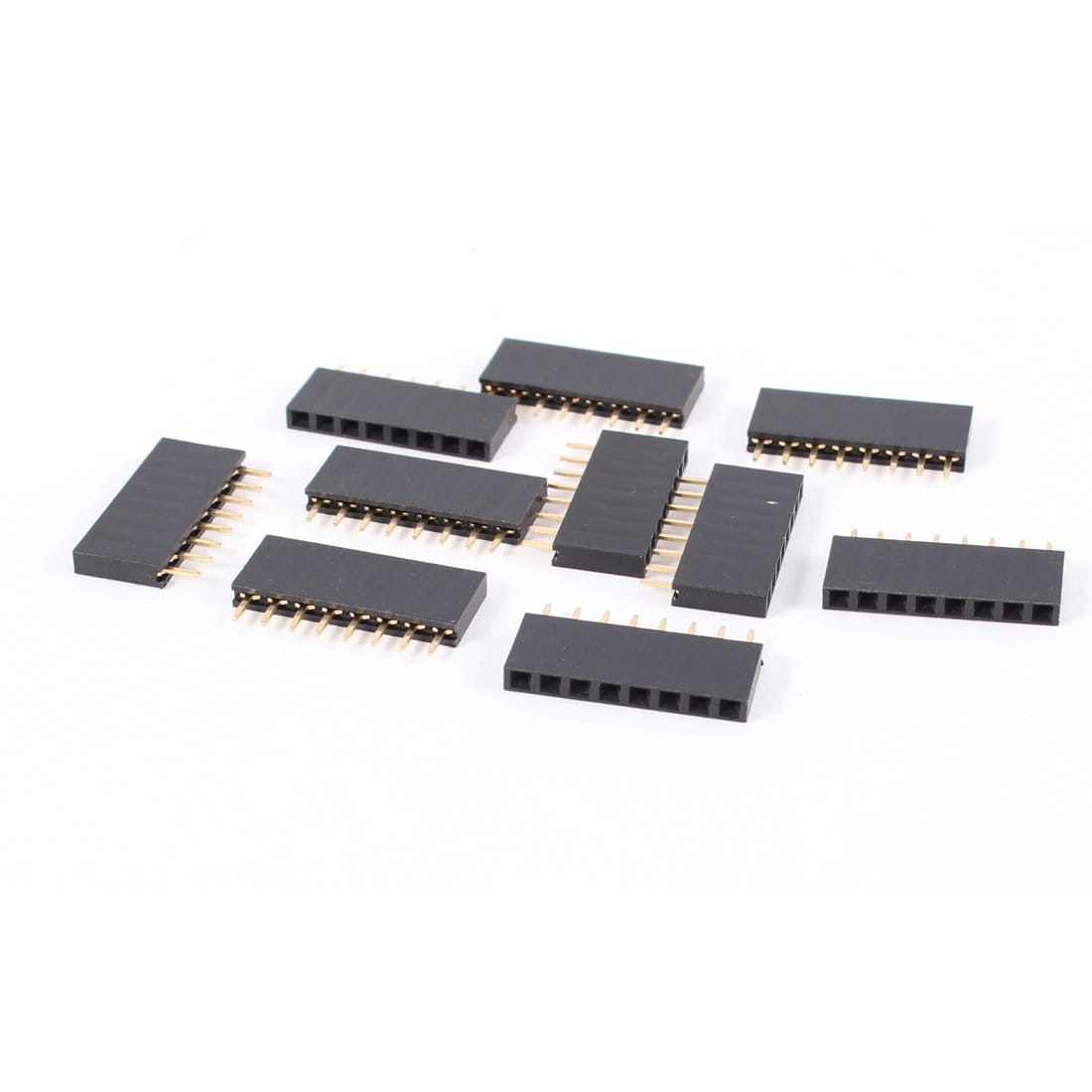

Single Row Female Pin Socket Connector – 2.54mm Pitch 8 Pin Boxed for PCB Board

Create reliable and removable connections in your PCB projects with this Single Row Female Pin Socket Connector, featuring 8 pins in a standard 2.54mm pitch boxed configuration. This essential electronic component is designed for through-hole mounting on printed circuit boards, providing a convenient and secure interface for connecting microcontroller boards, sensor modules, Arduino shields, and other modular electronic components.

The 8-pin female socket accepts standard 0.025-inch square pins from male headers, creating a robust mechanical and electrical connection that allows for easy component swapping and system upgrades.

The boxed or enclosed housing keeps the pins aligned and protected, while providing strain relief and preventing accidental shorting between adjacent pins. The 2.54mm pitch ensures perfect compatibility with standard breadboards, perfboards, and all common through-hole components.

The 8-pin configuration is ideal for connecting common sensor modules, programming interfaces, communication ports, and compact expansion boards.

Whether you’re prototyping on breadboards, designing custom PCB layouts, building Arduino-compatible shields, or creating modular electronic systems, this 8-pin single row female socket provides the flexibility and reliability you need for your project.

Key Features

Standard 2.54mm Pitch

Features the industry-standard 0.1-inch pin spacing, ensuring perfect compatibility with all common through-hole components, breadboards, perfboards, and male pin headers used in Arduino and other development platforms.

8 Pins per Strip

Each strip contains 8 individual female pins in a single row, providing a versatile number of connections for many common applications including sensor modules, programming headers, communication interfaces, and compact expansion boards. Multiple strips can be placed side-by-side for longer configurations.

Through-Hole Mounting Design

Designed for through-hole PCB mounting with pins that solder securely into plated holes, creating strong mechanical and reliable electrical connections that withstand vibration and repeated use.

Boxed Housing Construction

The pins are housed in a durable rectangular plastic housing that keeps them properly aligned and protected from damage. The boxed design also provides strain relief and prevents accidental shorting between adjacent pins.

High-Quality Contact Material

Manufactured with precision phosphor bronze or beryllium copper contacts that provide excellent spring tension and conductivity, ensuring reliable connections with male headers over repeated insertion and removal cycles.

Easy PCB Integration

The straight through-hole design allows for easy placement and soldering on PCBs, with the pins fitting perfectly into standard 0.1-inch grid holes.

Durable Insulator Material

The plastic housing is made from high-temperature resistant materials suitable for wave soldering and reflow processes, with UL94V-0 flame retardant rating for safety in electronic applications.

Versatile Application Compatibility

Ideal for creating Arduino shields, connecting daughter boards to motherboards, making modular sensor interfaces, and any application requiring removable PCB connections with multiple pins.

Specifications

• Connector Type: Female Pin Socket

• Row Configuration: Single Row

• Number of Pins: 8

• Pin Pitch: 2.54mm (0.1 inch)

• Mounting Type: Through-Hole (THT)

• Housing Material: High-temperature plastic (PA66, PBT, or similar)

• Contact Material: Phosphor bronze or beryllium copper

• Contact Plating: Tin or gold-plated

• Flammability Rating: UL94V-0

• Current Rating: Typically 1-3A per pin

• Withstanding Voltage: 500V AC/minute

• Insulation Resistance: ≥1000MΩ

• Contact Resistance: ≤20mΩ

• Operating Temperature: -40°C to +105°C

• Pin Length: Approximately 11mm total (for through-hole mounting)

• Housing Height: Approximately 8.5mm

• Packaging: Boxed / Strip packaging for protection

Common Applications

• Arduino shield connectors for compact shields

• PCB header sockets for modular designs

• Sensor module interfaces (HC-SR501 PIR, etc.)

• Daughter board to motherboard connections

• IC socket alternatives for small DIP packages

• Breakout board connectors

• Prototyping and development boards

• Test fixture connections

• DIY electronics projects

• Industrial control interfaces

• Power and signal connections

• Communication interfaces (I2C, SPI, UART)

• Programming headers for microcontrollers

• ISP/ICSP programming ports

• Relay module connections

• LED array interfaces

• Small display module connections

Package Contents

• 1 x Single Row 8-Pin Female Socket Connector Strip

مقبس توصيل أنثوي صف واحد – 8 دبابيس بمسافة 2.54 مم معبأ للوحة PCB

أنشئ توصيلات موثوقة وقابلة للإزالة في مشاريع PCB الخاصة بك باستخدام مقبس التوصيل الأنثوي أحادي الصف هذا، الذي يتميز بـ 8 دبابيس بمسافة قياسية 2.54 مم في تكوين معبأ. تم تصميم هذا المكون الإلكتروني الأساسي للتركيب من خلال الفتحة على لوحات الدوائر المطبوعة، مما يوفر واجهة مريحة وآمنة لتوصيل لوحات المتحكمات الدقيقة ووحدات الاستشعار ودروع Arduino والمكونات الإلكترونية المعيارية الأخرى. يقبل المقبس الأنثوي ذو 8 دبابيس الدبابيس المربعة القياسية مقاس 0.025 بوصة من الرؤوس الذكرية، مما يخلق اتصالًا ميكانيكيًا وكهربائيًا قويًا يسمح بتبديل المكونات بسهولة وترقيات النظام. يحافظ الغلاف المعبأ أو المغلق على محاذاة الدبابيس وحمايتها، مع توفير تخفيف الضغط ومنع التلامس العرضي بين الدبابيس المتجاورة. تضمن المسافة 2.54 مم توافقًا مثاليًا مع لوحات التجارب القياسية ولوحات التوصيل وجميع المكونات الشائعة من خلال الفتحة. تكوين 8 دبابيس مثالي لتوصيل وحدات الاستشعار الشائعة وواجهات البرمجة ومنافذ الاتصال ولوحات التوسعة المدمجة. سواء كنت تصمم نماذج أولية على لوحات التجارب، أو تصمم تخطيطات PCB مخصصة، أو تبني دروعًا متوافقة مع Arduino، أو تصنع أنظمة إلكترونية معيارية، فإن مقبس الأنثى أحادي الصف ذو 8 دبابيس هذا يوفر المرونة والموثوقية التي تحتاجها لمشروعك.

المميزات الرئيسية

مسافة قياسية 2.54 مم

تتميز بمسافة الدبابيس القياسية الصناعية 0.1 بوصة، مما يضمن توافقًا مثاليًا مع جميع المكونات الشائعة من خلال الفتحة ولوحات التجارب ولوحات التوصيل ورؤوس الدبابيس الذكرية المستخدمة في Arduino ومنصات التطوير الأخرى.

8 دبابيس لكل شريط

يحتوي كل شريط على 8 دبابيس أنثوية فردية في صف واحد، مما يوفر عددًا متعدد الاستخدامات من التوصيلات للعديد من التطبيقات الشائعة بما في ذلك وحدات الاستشعار ورؤوس البرمجة وواجهات الاتصال ولوحات التوسعة المدمجة. يمكن وضع شرائط متعددة جنبًا إلى جنب لتكوينات أطول.

تصميم للتركيب من خلال الفتحة

مصمم للتركيب على PCB من خلال الفتحة مع دبابيس تُلحم بشكل آمن في الثقوب المطلية، مما يخلق توصيلات ميكانيكية قوية وكهربائية موثوقة تتحمل الاهتزاز والاستخدام المتكرر.

هيكل مغلف

الدبابيس موجودة في غلاف بلاستيكي مستطيل متين يحافظ على محاذاتها بشكل صحيح ويحميها من التلف. يوفر التصميم المغلف أيضًا تخفيف الضغط ويمنع التلامس العرضي بين الدبابيس المتجاورة.

مادة تلامس عالية الجودة

مصنوعة بجهات تلامس من البرونز الفسفوري أو البريليوم والنحاس عالية الجودة التي توفر شدًا زنبركيًا ممتازًا وموصلية، مما يضمن توصيلات موثوقة مع الرؤوس الذكرية عبر عمليات إدخال وإزالة متكررة.

تكامل سهل مع PCB

يسمح التصميم المستقيم من خلال الفتحة بوضع ولحام سهلين على PCBs، مع ملاءمة الدبابيس تمامًا لثقوب شبكة 0.1 بوصة القياسية.

مادة عازلة متينة

الغلاف البلاستيكي مصنوع من مواد مقاومة لدرجات الحرارة العالية مناسبة للحام الموجي وعمليات إعادة التدفق، مع تصنيف مثبط للهب UL94V-0 للسلامة في التطبيقات الإلكترونية.

توافق تطبيقات واسع

مثالي لإنشاء دروع Arduino، وتوصيل اللوحات البنت باللوحات الأم، وإنشاء واجهات وحدات استشعار، وأي تطبيق يتطلب توصيلات PCB قابلة للإزالة بدبابيس متعددة.

المواصفات الفنية

• نوع الموصل: مقبس أنثوي

• تكوين الصفوف: صف واحد

• عدد الدبابيس: 8

• مسافة الدبابيس: 2.54 مم

• نوع التركيب: من خلال الفتحة

• مادة الهيكل: بلاستيك عالي الحرارة

• مادة التلامس: برونز فسفوري أو نحاس بيريليوم

• طلاء التلامس: قصدير أو ذهب

• تصنيف الاشتعال: UL94V-0

• تصنيف التيار: 1-3 أمبير نموذجي لكل دبوس

• مقاومة العزل: ≥1000 ميجا أوم

• مقاومة التلامس: ≤20 ميجا أوم

• درجة حرارة التشغيل: -40 درجة مئوية إلى +105 درجة مئوية

• طول الدبوس: حوالي 11 مم إجمالاً

• ارتفاع الهيكل: حوالي 8.5 مم

• التعبئة: شريط معبأ للحماية

التطبيقات الشائعة

• موصلات دروع Arduino للدروع المدمجة

• مقابس رؤوس PCB للتصاميم المعيارية

• واجهات وحدات الاستشعار

• توصيلات اللوحات البنت باللوحات الأم

• بدائل مقابس الدوائر المتكاملة الصغيرة

• لوحات التوصيل

• لوحات التطوير والنمذجة الأولية

• توصيلات منصات الاختبار

• مشاريع الإلكترونيات DIY

• واجهات التحكم الصناعية

• توصيلات الطاقة والإشارة

• واجهات الاتصال

• رؤوس برمجة المتحكمات الدقيقة

• منافذ برمجة ISP/ICSP

• توصيلات وحدات الترحيل

• واجهات مصفوفات LED

• توصيلات وحدات العرض الصغيرة

محتويات العلبة

• 1 × شريط مقبس توصيل أنثوي 8 دبابيس صف واحد
