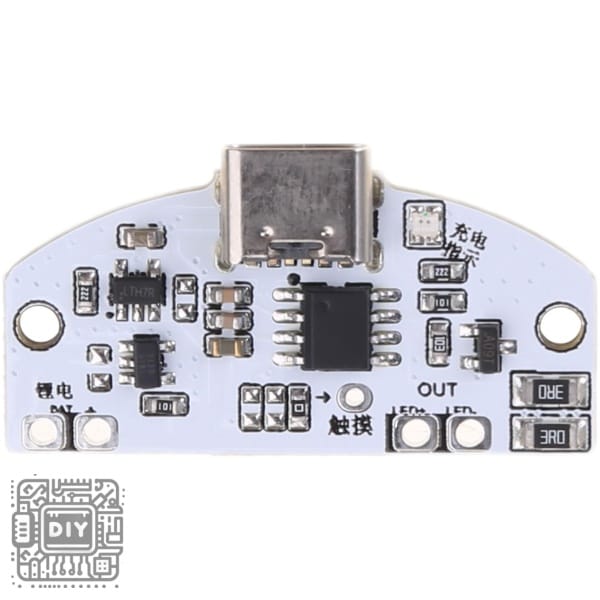

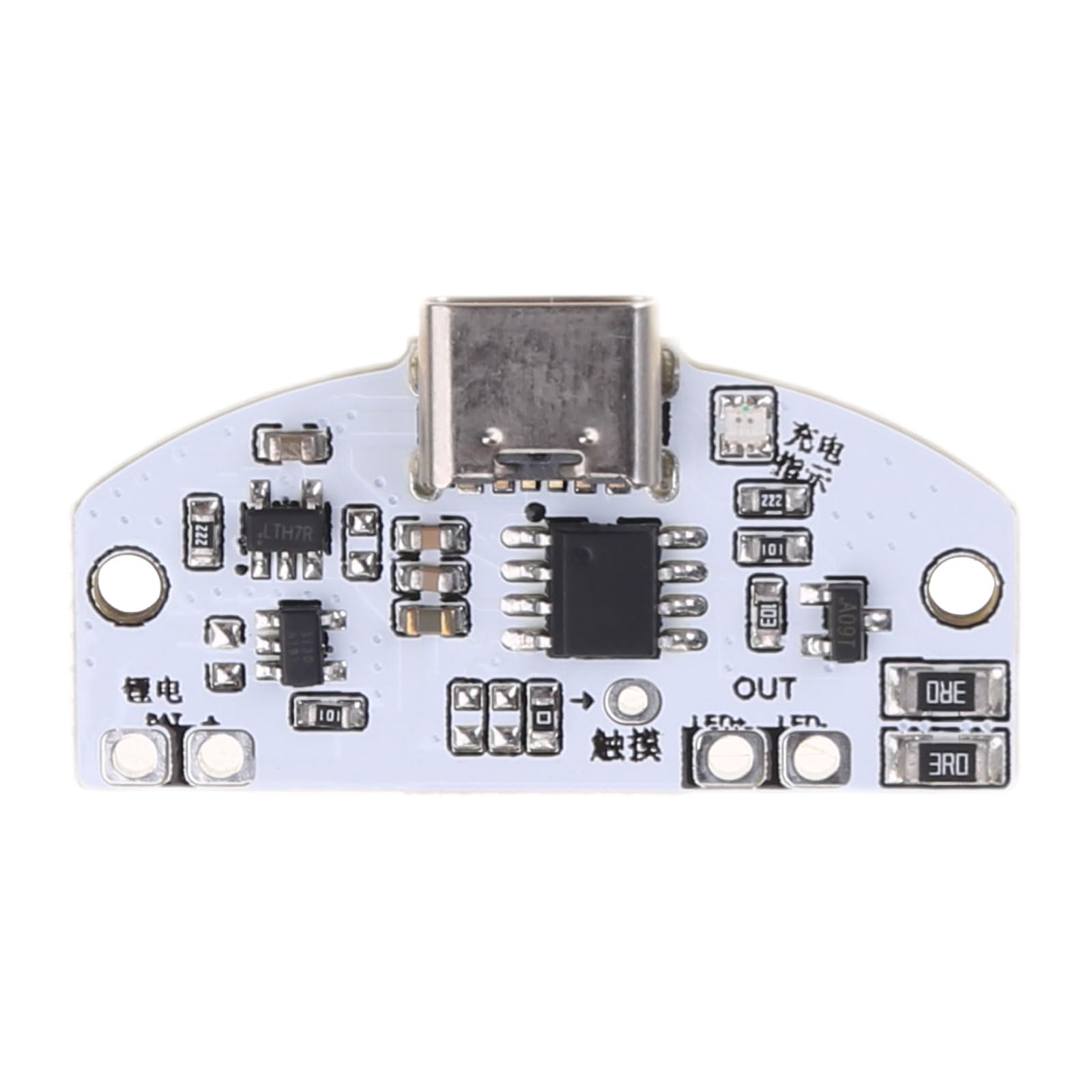

Type-C Desk Lamp Circuit Board – USB Charging 3-Level Stepless Dimming LED Touch Night Light Control Module

Build your own smart, touch-controlled LED desk lamp or upgrade an existing lighting fixture with this Type-C Desk Lamp Circuit Board, a versatile LED driver module featuring USB charging input and capacitive touch control with three-level dimming. This compact control board is designed to power and manage LED lighting applications, offering both convenience and energy efficiency for DIY lamp projects, night lights, reading lamps, and custom lighting fixtures. The onboard touch sensor responds to human touch, allowing you to turn the light on and off and adjust brightness with a simple tap of your finger.

The module supports USB Type-C power input, making it easy to power from any USB charger, power bank, or computer port. The three-level stepless dimming provides smooth brightness transitions between low, medium, and high settings, allowing you to select the perfect illumination level for reading, working, or ambient lighting. The circuit board is compact and easy to integrate into custom lamp housings, 3D-printed enclosures, or existing lamp bases, making it an ideal choice for DIY enthusiasts, makers, and small-scale lighting projects.

Key Features

Capacitive Touch Control

The onboard capacitive touch sensor responds to light finger contact, eliminating the need for mechanical switches. Simply tap to turn the light on or off, or hold to adjust brightness.

Type-C USB Power Input

Modern USB Type-C connector allows easy powering from any USB charger, power bank, laptop, or desktop computer. Standard 5V input works with virtually any USB power source.

3-Level Stepless Dimming

Smooth brightness transitions between three preset levels (low, medium, high). Touch and hold the sensor to dim up or down, release at your desired brightness level.

Built-in Breathing Light Effect

The module includes a breathing light indicator that softly pulses when the light is off, providing a visual cue of the touch sensor location in the dark.

Memory Function

The module remembers the last brightness setting used. When powered off and on again, the light returns to the previous brightness level, eliminating the need to reset your preferred setting.

Low Power Standby

When the light is off, the module draws minimal current, making it suitable for battery-powered applications and portable lamps.

Compact PCB Design

The small form factor fits easily into custom lamp housings, 3D-printed enclosures, and existing lamp bases, allowing for seamless integration into your project.

Specifications

Pin Configuration

Wiring Diagram

Basic Connection

USB Power Source (5V) -----> Type-C Port (on module)
                           │
                           ▼
LED Strip/Lamp (+) -----> LED+
LED Strip/Lamp (-) -----> LED-
Touch Spring/Wire -----> TP (Touch Pad)

Operation Instructions

Turning On/Off

• Touch the sensor pad briefly to turn the light ON

• Touch the sensor pad briefly again to turn the light OFF

Adjusting Brightness

• Touch and HOLD the sensor pad to enter dimming mode

• Brightness will cycle (low → medium → high → low → …)

• Release your finger when the desired brightness is reached

• The module remembers the last setting

Breathing Light Indicator

• When the lamp is OFF, the indicator LED softly pulses (breathes)

• This provides a visual guide to the touch sensor location in the dark

• The indicator turns OFF automatically at night or in low light

Simple Installation Steps

1. Connect the positive wire of your LED lamp to the LED+ pad

2. Connect the negative wire of your LED lamp to the LED- pad

3. Solder a wire or spring to the TP pad for the touch sensor

4. Connect a USB power source to the Type-C port

5. Test the touch function by tapping the connected wire/spring

6. Mount the touch wire/spring to the lamp’s metal body or external plate

Making a Touch Sensor

Spring Method (Recommended)

• Solder a small spring to the TP pad

• Mount the spring against the inner surface of the lamp housing

• The user touches the outer surface where the spring contacts

Wire Method

• Solder a wire to the TP pad

• Glue a small metal disc or copper tape to the inner housing

• Connect the wire to the metal disc

• User touches the outer surface at that location

Common Applications

• DIY USB desk lamps and reading lights

• 3D-printed lamp projects

• Upgrading existing lamps with touch control

• Children’s night lights

• Bedside reading lamps

• Workshop task lighting

• Portable battery-powered lamps

• Craft and hobby lighting

Important Usage Notes

• This module is designed to drive LED loads only; do not use with incandescent or other non-LED loads

• Do not exceed the maximum current rating of the module (depends on your LED load)

• Ensure proper insulation of all connections to prevent short circuits

• The touch sensitivity may be affected by thick housing materials; use a spring for best results

• Keep the touch wire away from power lines to prevent false triggering

• For outdoor or high-humidity applications, provide additional enclosure sealing

Package Contents

• 1 x Type-C Desk Lamp Circuit Board (3-Level Dimming Control Module)

(Note: LED lamp, USB cable, and power source are NOT included. Soldering required for connections.)

لوحة دائرة مصباح مكتب Type-C – وحدة تحكم لمس LED ليلية قابلة للشحن USB مع تخفيت إضاءة 3 مستويات

ابنِ مصباح مكتب LED ذكيًا يتم التحكم فيه باللمس أو قم بترقية وحدة إضاءة موجودة باستخدام لوحة دائرة مصباح المكتب Type-C هذه، وهي وحدة تشغيل LED متعددة الاستخدامات تتميز بمدخل شحن USB وتحكم بالسعة اللمسية مع تخفيت إضاءة بثلاثة مستويات. تم تصميم لوحة التحكم المدمجة هذه لتشغيل وإدارة تطبيقات إضاءة LED، مما يوفر الراحة وكفاءة الطاقة لمشاريع المصابيح DIY وأضواء الليل وأضواء القراءة وتركيبات الإضاءة المخصصة. يستجيب مستشعر اللمس المدمج للمس البشري، مما يسمح لك بتشغيل وإطفاء الضوء وضبط السطوع بلمسة بسيطة من إصبعك.

تدعم الوحدة مدخل طاقة USB Type-C، مما يسهل تشغيلها من أي شاحن USB أو بنك طاقة أو منفذ كمبيوتر. يوفر التخفيت ثلاثي المستويات انتقالات سطوع سلسة بين الإعدادات المنخفضة والمتوسطة والعالية، مما يسمح لك باختيار مستوى الإضاءة المثالي للقراءة أو العمل أو الإضاءة المحيطة. لوحة الدائرة مدمجة وسهلة الدمج في أغلفة المصابيح المخصصة أو العلب المطبوعة ثلاثية الأبعاد أو قواعد المصابيح الحالية، مما يجعلها خيارًا مثاليًا لعشاق DIY والمصنعين ومشاريع الإضاءة صغيرة الحجم.

المميزات الرئيسية

تحكم بالسعة اللمسية

يستجيب مستشعر اللمس السعوي المدمج للمس الإصبع الخفيف، مما يلغي الحاجة إلى المفاتيح الميكانيكية. ما عليك سوى النقر لتشغيل الضوء أو إيقافه، أو الضغط باستمرار لضبط السطوع.

مدخل طاقة USB Type-C

يسمح موصل USB Type-C الحديث بتشغيل سهل من أي شاحن USB أو بنك طاقة أو كمبيوتر محمول أو مكتبي. يعمل دخل 5V القياسي مع أي مصدر طاقة USB تقريبًا.

تخفيت 3 مستويات بدون تدرج

انتقالات سطوع سلسة بين ثلاثة مستويات محددة مسبقًا. المس مع الاستمرار لتعتم لأعلى أو لأسفل، ثم حرر إصبعك عند مستوى السطوع المطلوب.

تأثير ضوء تنفس مدمج

تتضمن الوحدة مؤشر إضاءة تنفس يضيء بنبضات ناعمة عندما يكون الضوء مطفأ، مما يوفر دليلًا مرئيًا لموقع مستشعر اللمس في الظلام.

وظيفة الذاكرة

تتذكر الوحدة آخر إعداد سطوع تم استخدامه. عند إيقاف التشغيل وتشغيله مرة أخرى، يعود الضوء إلى مستوى السطوع السابق، مما يلغي الحاجة إلى إعادة تعيين الإعداد المفضل لديك.

استعداد منخفض الطاقة

عندما يكون الضوء مطفأ، تسحب الوحدة تيارًا ضئيلًا، مما يجعلها مناسبة للتطبيقات التي تعمل بالبطارية والمصابيح المحمولة.

تصميم PCB مضغوط

يتناسب عامل الشكل الصغير بسهولة مع أغلفة المصابيح المخصصة والعلب المطبوعة ثلاثية الأبعاد وقواعد المصابيح الحالية، مما يسمح بالتكامل السلس في مشروعك.

المواصفات الفنية

تكوين الأطراف

مخطط التوصيل

توصيل أساسي

مصدر طاقة USB (5V) -----> منفذ Type-C (في الوحدة)
                         │
                         ▼
شريط/مصباح LED (+) -----> LED+
شريط/مصباح LED (-) -----> LED-
سلك/زنبرك لمس -----> TP

تعليمات التشغيل

تشغيل/إيقاف

• المس وسادة المستشعر لفترة وجيزة لتشغيل الضوء

• المس وسادة المستشعر لفترة وجيزة مرة أخرى لإيقاف الضوء

ضبط السطوع

• المس مع الاستمرار على وسادة المستشعر للدخول في وضع التخفيت

• سيتنقل السطوع (منخفض ← متوسط ← مرتفع ← منخفض …)

• حرر إصبعك عند الوصول إلى السطوع المطلوب

• تتذكر الوحدة آخر إعداد

التطبيقات الشائعة

• مصابيح مكتب USB DIY وأضواء قراءة

• مشاريع مصابيح مطبوعة ثلاثية الأبعاد

• ترقية المصابيح الحالية بالتحكم باللمس

• أضواء ليلية للأطفال

• أضواء قراءة بجانب السرير

• إضاءة مهام ورش العمل

• مصابيح محمولة تعمل بالبطارية

• إضاءة حرفية وهوايات

محتويات العلبة

• 1 × لوحة دائرة مصباح مكتب Type-C (وحدة تحكم تخفيت 3 مستويات)
