Description

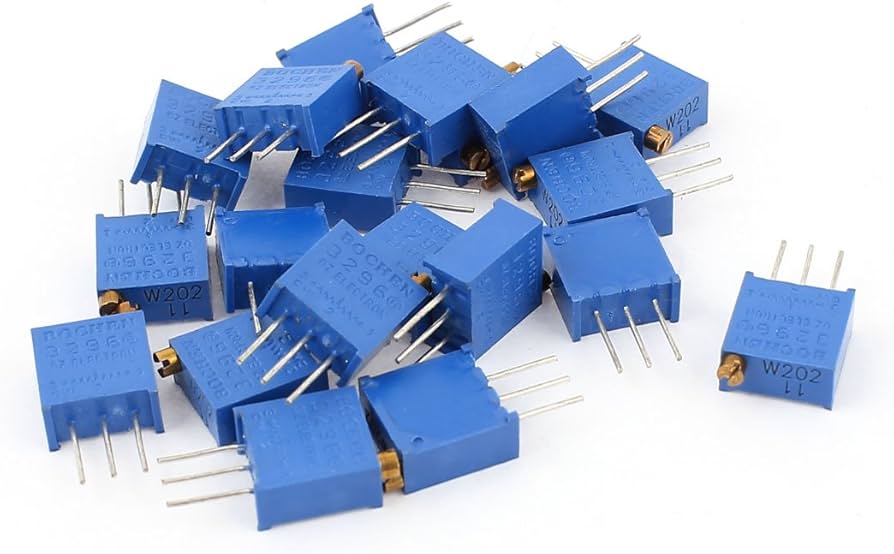

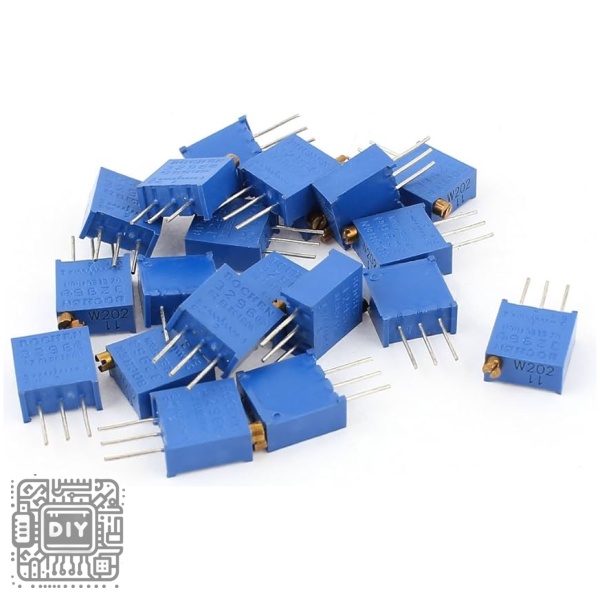

3296W Multi-Turn Trimmer Potentiometer – High Precision Adjustable Resistor (Through-Hole)

Achieve precise and stable resistance adjustments in your electronic circuits with this 3296W Series Multi-Turn Trimmer Potentiometer, a high-quality 25-turn trimmer resistor designed for applications requiring fine-tuning and long-term stability. This through-hole device features a top-adjust design with a convenient slot for screwdriver adjustment, making it ideal for calibration and configuration on PCBs, prototyping boards, and permanent installations.

The 3296W trimmer is available in a wide range of resistance values from 100 ohms up to 200 kilohms, allowing you to select the exact specification required for your voltage divider, current limiting, gain adjustment, or reference voltage application. Each unit is supplied as an individual piece, giving you the flexibility to order exactly the quantity and resistance value needed for your project, whether you’re prototyping a single circuit or populating a production batch of PCBs.

Key Features

Multi-Turn Precision Adjustment

Features 25 turns of adjustment range for fine, precise control over resistance, allowing you to dial in the exact resistance value without the overshoot common in single-turn potentiometers.

Top-Adjust Design

Convenient top-adjust configuration with a slotted rotor for easy tuning using a standard Phillips or flathead screwdriver, even after the device is soldered into a circuit.

Wide Resistance Range

Available in popular values including 100Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 50kΩ, 100kΩ, and 200kΩ, covering most common adjustment requirements for analog circuits, power supplies, and sensor interfaces.

Through-Hole Mounting

Standard 3-pin SIP (Single Inline Package) with 2.54mm pitch is compatible with breadboards, perfboards, and PCBs, making it easy to integrate into prototypes and production designs.

Sealed Construction

The sealed body protects the internal resistive element and wiper from dust, moisture, and flux during soldering and operation, ensuring long-term reliability and consistent performance.

High Stability and Low Noise

Manufactured with high-quality resistive elements and metal wiper contacts for excellent setting stability, low contact resistance variation, and minimal noise during adjustment.

Specifications

Pin Configuration

Standard connection: Pins 1 and 3 are the fixed resistor ends, Pin 2 is the wiper.

Wiring Diagram

Potentiometer (Variable Voltage Divider)

Input Voltage (+) -----> Pin 1 (Terminal A)
Output Voltage    -----> Pin 2 (Wiper)
Ground (-)        -----> Pin 3 (Terminal B)

Rheostat (Variable Resistor using two pins)

Pin 1 (Terminal A) -----> Connected together
Pin 2 (Wiper)      -----> Output
Pin 3 (Terminal B) -----> Not used (or connect to Pin 1)

Common Applications

• Voltage reference adjustment in power supplies

• Gain control in operational amplifier circuits

• Offset nulling in precision amplifiers

• Current limit setting in battery chargers

• Calibration of sensor interfaces and instrumentation

• Brightness and contrast control for displays

• Timing adjustment in oscillator circuits

• Feedback network trimming in regulators

Available Resistance Options

Usage Tips

• For best stability, operate within the specified power rating

• Allow the trimmer to cool between multiple adjustment cycles

• Use a proper trimmer adjustment tool or small flathead screwdriver

• Avoid applying excessive torque to the adjustment slot

• When used as a rheostat, connect the wiper (Pin 2) to one end terminal to ensure continuity on wiper open-circuit

• Suitable for occasional adjustment after installation; not designed for continuous repeated adjustment

Important Usage Notes

• The 3296W series is designed for periodic calibration, not for continuous rotational use as a panel control

• Do not exceed the maximum power rating to prevent damage to the resistive element

• Solder with care; excessive heat may damage the internal wiper contact

• For high-humidity environments, consider the sealed construction for protection

• Resistance tolerance is typically ±10%; higher precision versions may be available

Package Contents

• 1 x 3296W Multi-Turn Trimmer Potentiometer (selected resistance value)

(Note: Please select your desired resistance value from the available options before adding to cart. Each unit is sold individually.)

مقياس جهد متعدد الدورات 3296W – مقاوم قابل للتعديل عالي الدقة (تركيب من خلال الفتحة)

احصل على تعديلات مقاومة دقيقة ومستقرة في دوائرك الإلكترونية باستخدام مقياس الجهد متعدد الدورات من سلسلة 3296W، وهو مقاوم ضبط عالي الجودة بـ 25 دورة مصمم للتطبيقات التي تتطلب ضبطًا دقيقًا وثباتًا طويل الأمد. يتميز هذا الجهاز ذو التركيب من خلال الفتحة بتصميم تعديل علوي مع فتحة لمفك البراغي، مما يجعله مثاليًا للمعايرة والتكوين على PCBs ولوحات النمذجة الأولية والتركيبات الدائمة.

يتوفر مقياس الضبط 3296W بمجموعة واسعة من قيم المقاومة من 100 أوم إلى 200 كيلو أوم، مما يسمح لك باختيار المواصفات الدقيقة المطلوبة لمقسم الجهد أو تحديد التيار أو ضبط الكسب أو تطبيق الجهد المرجعي. يتم توفير كل وحدة كقطعة فردية، مما يمنحك المرونة لطلب العدد الدقيق وقيمة المقاومة المطلوبة لمشروعك.

المميزات الرئيسية

ضبط دقيق متعدد الدورات

يتميز بنطاق تعديل 25 دورة للتحكم الدقيق في المقاومة، مما يسمح لك بضبط قيمة المقاومة المحددة دون تجاوز الهدف الشائع في مقاييس الجهد أحادية الدوران.

تصميم تعديل علوي

تكوين تعديل علوي مريح مع دوار مشقوق للضبط السهل باستخدام مفك براغي فيليبس أو مسطح قياسي، حتى بعد لحام الجهاز في الدائرة.

نطاق مقاومة واسع

متوفر بقيم شائعة تشمل 100Ω و 500Ω و 1kΩ و 2kΩ و 5kΩ و 10kΩ و 50kΩ و 100kΩ و 200kΩ، لتغطية معظم متطلبات الضبط الشائعة للدوائر التناظرية ومصادر الطاقة وواجهات الاستشعار.

تركيب من خلال الفتحة

حزمة SIP قياسية 3 دبابيس بمسافة 2.54 مم متوافقة مع لوحات التجارب ولوحات التوصيل و PCBs، مما يسهل دمجها في النماذج الأولية والتصاميم الإنتاجية.

هيكل مغلق

يحمي الجسم المغلق العنصر المقاوم الداخلي والماسح من الغبار والرطوبة والتدفق أثناء اللحام والتشغيل، مما يضمن موثوقية طويلة الأمد وأداءً ثابتًا.

ثبات عالي وضوضاء منخفضة

مصنوع بعناصر مقاومة عالية الجودة ونقاط تلامس ماسحة معدنية لثبات ممتاز في الإعداد، وتغير منخفض في مقاومة التلامس، وضوضاء ضئيلة أثناء الضبط.

المواصفات الفنية

تكوين الأطراف

التطبيقات الشائعة

• ضبط الجهد المرجعي في مصادر الطاقة

• التحكم في الكسب في دوائر مضخم العمليات

• معايرة واجهات الاستشعار والأجهزة

• ضبط السطوع والتباين للشاشات

• ضبط التوقيت في دوائر المذبذبات

خيارات المقاومة المتاحة

محتويات العلبة

• 1 × مقياس جهد متعدد الدورات 3296W (بقيمة المقاومة المختارة)
