Description

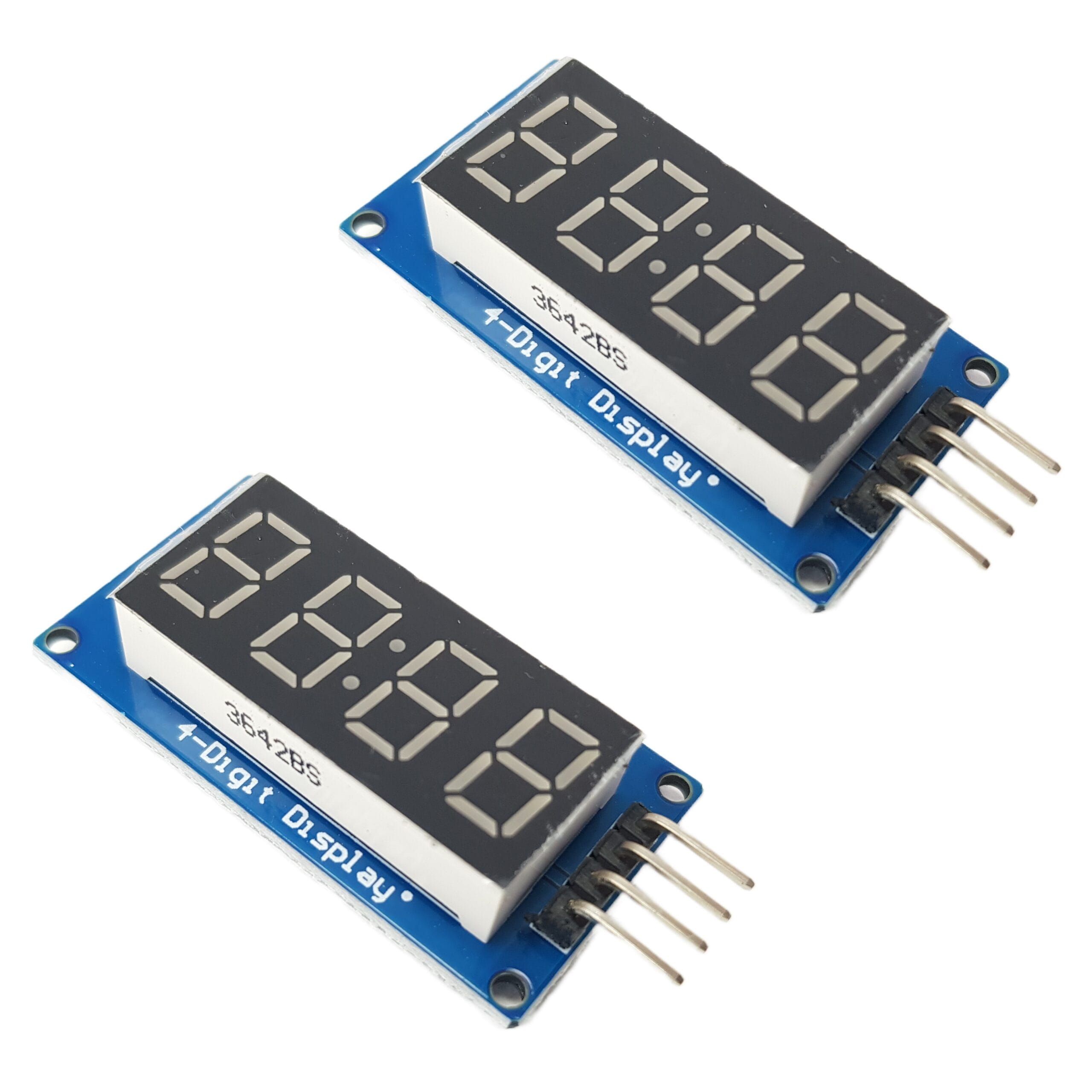

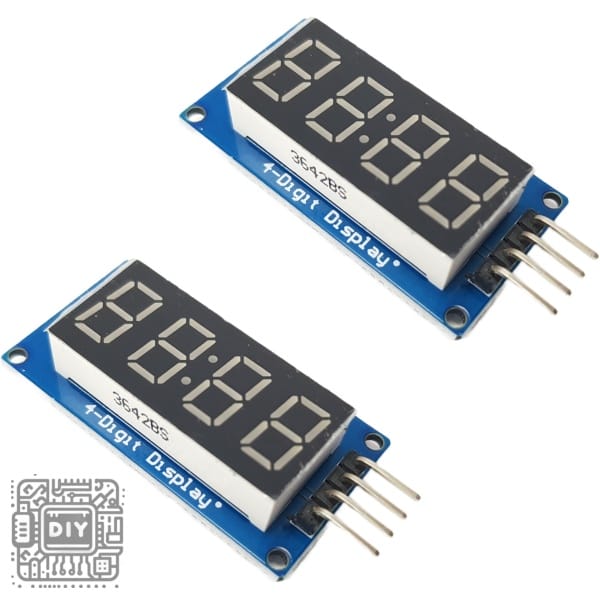

TM1637 4-Digit LED Display Module with Clock

Add a bright, numeric readout to your microcontroller projects with the TM1637 4-Digit LED Display Module. This compact and easy-to-use display module features four 7-segment red LED digits with a built-in colon in the center, making it ideal for creating digital clocks, timers, counters, thermometers, and various DIY electronics projects.

Driven by the dedicated TM1637 driver chip, this module communicates with your Arduino, ESP32, Raspberry Pi, or other microcontrollers using just two I/O pins (clock and data), freeing up valuable GPIO resources for other sensors and components.

The module supports adjustable brightness and operates at both 3.3V and 5V logic levels, ensuring broad compatibility. With pre-drilled mounting holes for secure installation and extensive library support, it is a favorite among hobbyists, students, and professionals for prototyping and permanent project integration.

Key Features

Simple 2-Wire Interface

Communicates using just two signal lines (CLK and DIO), leaving more pins available on your microcontroller for other tasks. It uses an “I2C-like” protocol but is not I2C compatible, allowing flexible GPIO pin assignment.

Built-In Colon for Clock Applications

Features a center colon between the two middle digits, specifically designed for creating digital clock displays showing hours and minutes, as well as timer and countdown applications.

Wide Voltage & Logic Compatibility

Accepts input voltages from 3.3V to 5.5V DC, making it compatible with both 3.3V systems (Raspberry Pi, ESP32) and 5V systems (Arduino Uno, Mega) without requiring level shifters.

Adjustable Brightness

Offers multiple levels of grayscale adjustment, allowing you to control the display brightness via software to suit different ambient lighting conditions and power requirements.

Specifications

• Driver IC: TM1637

• Display Type: 4-Digit 7-Segment LED

• LED Color: Red

• Digit Height: 0.36 inches

• Input Voltage: 3.3V to 5.5V DC

• Interface: 2-wire serial (CLK, DIO)

• Brightness Control: Adjustable via software

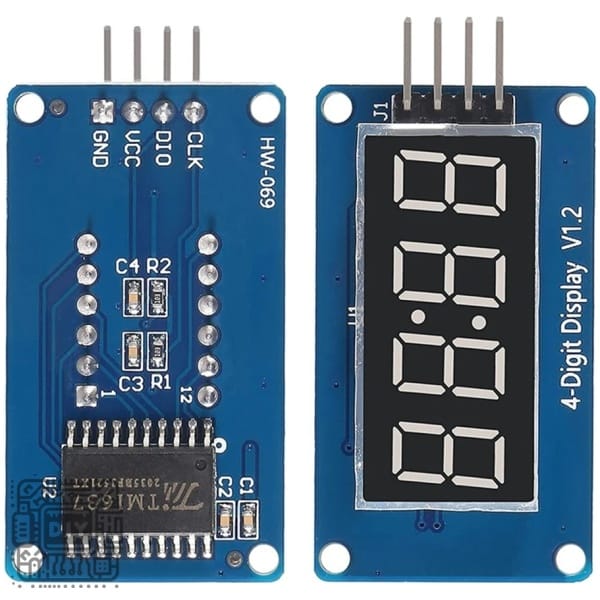

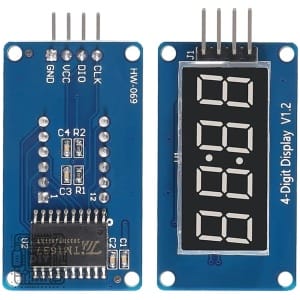

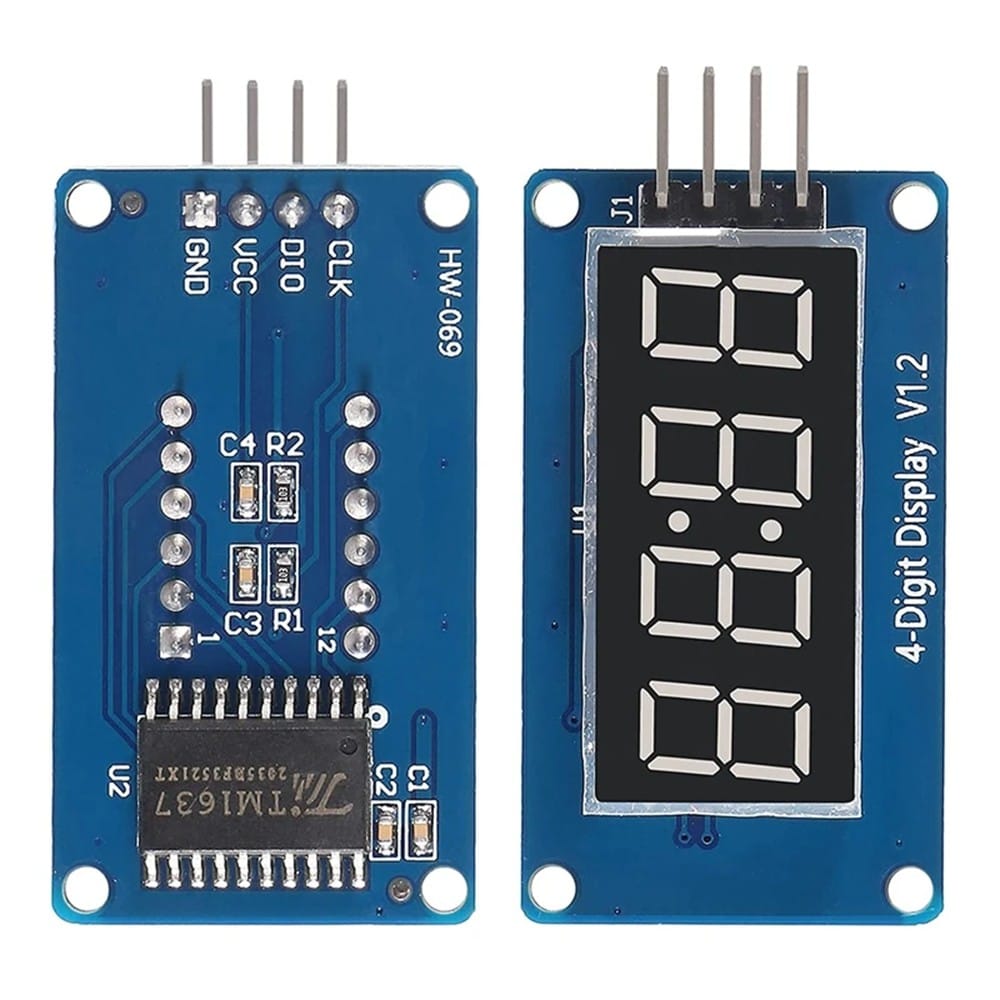

• Communication Pins: 4-pin header (GND, VCC, DIO, CLK)

• Mounting: Pre-drilled mounting holes

• Module Dimensions: Approximately 42mm x 24mm x 12mm

Package Contents

• 1 x TM1637 4-Digit LED Display Module

---

وحدة عرض LED رقمية 4 أرقام TM1637 مع عرض ساعة

أضف قراءة رقمية مشرقة لمشاريع المتحكمات الدقيقة الخاصة بك باستخدام وحدة عرض LED TM1637 ذات 4 أرقام. تتميز وحدة العرض المدمجة وسهلة الاستخدام هذه بأربعة أرقام LED حمراء مكونة من 7 قطاعات مع نقطتين رأسيتين مدمجتين في المنتصف، مما يجعلها مثالية لإنشاء ساعات رقمية، ومؤقتات، وعدادات، ومقاييس حرارة، ومشاريع إلكترونية متنوعة. مدفوعة برقاقة التحكم المتخصصة TM1637، تتواصل هذه الوحدة مع Arduino أو ESP32 أو Raspberry Pi أو المتحكمات الدقيقة الأخرى باستخدام دبابيس إدخال/إخراج فقط (ساعة وبيانات)، مما يوفر موارد GPIO الثمينة لأجهزة استشعار ومكونات أخرى. تدعم الوحدة سطوعًا قابلاً للتعديل وتعمل بمستويات منطق 3.3 فولت و 5 فولت، مما يضمن توافقًا واسعًا. مع فتحات تثبيت محفورة مسبقًا للتثبيت الآمن ودعم مكتبات برمجية واسع، فهي مفضلة لدى الهواة والطلاب والمحترفين للنمذجة الأولية ودمج المشاريع الدائمة.

المميزات الرئيسية

واجهة بسيطة ثنائية الأسلاك

تتصل باستخدام خطي إشارة فقط (CLK و DIO)، تاركة المزيد من الدبابيس المتاحة على المتحكم الدقيق الخاص بك لمهام أخرى. تستخدم بروتوكولاً “يشبه I2C” ولكنها غير متوافقة مع I2C، مما يسمح بتعيين دبابيس GPIO مرن.

نقطتان رأسيتان مدمجتان لتطبيقات الساعة

تتميز بنقطتين رأسيتين في المنتصف بين الرقمين الأوسطين، مصممة خصيصًا لإنشاء شاشات ساعة رقمية تعرض الساعات والدقائق، بالإضافة إلى تطبيقات المؤقت والعد التنازلي.

توافق واسع مع الجهد والمنطق

تقبل جهد إدخال من 3.3 فولت إلى 5.5 فولت تيار مستمر، مما يجعلها متوافقة مع أنظمة 3.3 فولت (Raspberry Pi، ESP32) وأنظمة 5 فولت (Arduino Uno، Mega) دون الحاجة إلى محولات مستوى.

سطوع قابل للتعديل

تقدم مستويات متعددة من التدرج الرمادي قابلة للتعديل، مما يسمح لك بالتحكم في سطوع العرض عبر البرنامج ليناسب ظروف الإضاءة المحيطة المختلفة ومتطلبات الطاقة.

المواصفات الفنية

• رقاقة التحكم: TM1637

• نوع العرض: LED 4 أرقام 7 قطاعات

• لون LED: أحمر

• ارتفاع الرقم: 0.36 بوصة

• جهد الإدخال: 3.3 فولت إلى 5.5 فولت تيار مستمر

• واجهة الاتصال: تسلسلية ثنائية الأسلاك (CLK، DIO)

• التحكم في السطوع: قابل للتعديل عبر البرنامج

• دبابيس الاتصال: رأس 4 دبابيس (GND، VCC، DIO، CLK)

• التثبيت: فتحات تثبيت محفورة مسبقًا

• أبعاد الوحدة: حوالي 42 مم × 24 مم × 12 مم

محتويات العلبة

• 1 × وحدة عرض LED رقمية 4 أرقام TM1637
