Description

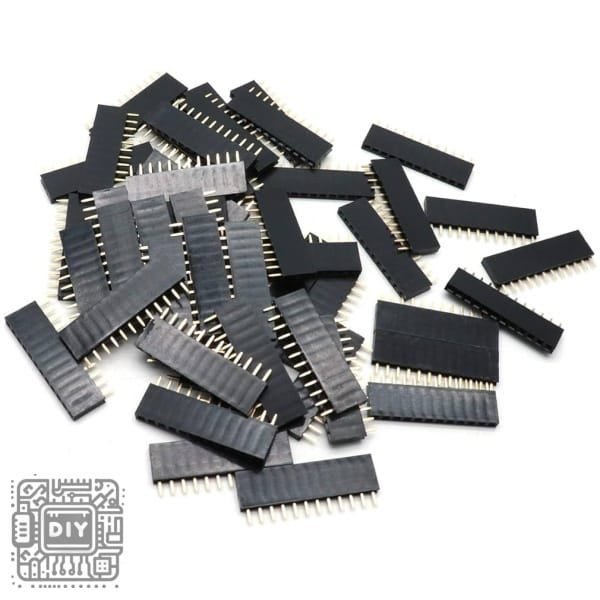

Single Row Female Pin Socket Connector – 2.54mm Pitch 12 Pin Boxed for PCB Board

Create reliable and removable connections in your PCB projects with this Single Row Female Pin Socket Connector, featuring 12 pins in a standard 2.54mm pitch boxed configuration. This essential electronic component is designed for through-hole mounting on printed circuit boards, providing a convenient and secure interface for connecting microcontroller boards, sensor modules, Arduino shields, and other modular electronic components.

The 12-pin female socket accepts standard 0.025-inch square pins from male headers, creating a robust mechanical and electrical connection that allows for easy component swapping and system upgrades. The boxed or enclosed housing keeps the pins aligned and protected, while providing strain relief and preventing accidental shorting between adjacent pins.

The 2.54mm (0.1-inch) pitch ensures perfect compatibility with standard breadboards, perfboards, and all common through-hole components. The 12-pin configuration is ideal for connecting larger sensor arrays, communication interfaces, and modules requiring multiple signal lines.

Whether you’re prototyping on breadboards, designing custom PCB layouts, building Arduino-compatible shields, or creating modular electronic systems, this 12-pin single row female socket provides the flexibility and reliability you need for your project.

Key Features

Standard 2.54mm Pitch

Features the industry-standard 0.1-inch (2.54mm) pin spacing, ensuring perfect compatibility with all common through-hole components, breadboards, perfboards, and male pin headers used in Arduino and other development platforms.

12 Pins per Strip

Each strip contains 12 individual female pins in a single row, providing ample connections for larger modules, sensor arrays, and interfaces requiring multiple signal lines. Multiple strips can be placed side-by-side for even longer configurations.

Through-Hole Mounting Design

Designed for through-hole PCB mounting with pins that solder securely into plated holes, creating strong mechanical and reliable electrical connections that withstand vibration and repeated use.

Boxed Housing Construction

The pins are housed in a durable rectangular plastic housing that keeps them properly aligned and protected from damage. The boxed design also provides strain relief and prevents accidental shorting between adjacent pins.

High-Quality Contact Material

Manufactured with precision phosphor bronze or beryllium copper contacts that provide excellent spring tension and conductivity, ensuring reliable connections with male headers over repeated insertion and removal cycles.

Easy PCB Integration

The straight through-hole design allows for easy placement and soldering on PCBs, with the pins fitting perfectly into standard 0.1-inch grid holes.

Durable Insulator Material

The plastic housing is made from high-temperature resistant materials suitable for wave soldering and reflow processes, with UL94V-0 flame retardant rating for safety in electronic applications.

Versatile Application Compatibility

Ideal for creating Arduino shields, connecting daughter boards to motherboards, making modular sensor interfaces, and any application requiring removable PCB connections with multiple pins.

Specifications

• Connector Type: Female Pin Socket

• Row Configuration: Single Row

• Number of Pins: 12

• Pin Pitch: 2.54mm (0.1 inch)

• Mounting Type: Through-Hole (THT)

• Housing Material: High-temperature plastic (PA66, PBT, or similar)

• Contact Material: Phosphor bronze or beryllium copper

• Contact Plating: Tin or gold-plated

• Flammability Rating: UL94V-0

• Current Rating: Typically 1-3A per pin

• Withstanding Voltage: 500V AC/minute

• Insulation Resistance: ≥1000MΩ

• Contact Resistance: ≤20mΩ

• Operating Temperature: -40°C to +105°C

• Pin Length: Approximately 11mm total (for through-hole mounting)

• Housing Height: Approximately 8.5mm

• Packaging: Boxed / Strip packaging for protection

Common Applications

• Arduino shield connectors for larger shields

• PCB header sockets for modular designs

• Sensor module interfaces with multiple pins

• Daughter board to motherboard connections

• IC socket alternatives for multi-pin DIP packages

• Breakout board connectors

• Prototyping and development boards

• Test fixture connections

• DIY electronics projects

• Industrial control interfaces

• Power and signal connections for multi-wire cables

• Communication interfaces (I2C, SPI, UART with multiple lines)

Package Contents

• 1 x Single Row 12-Pin Female Socket Connector Strip
