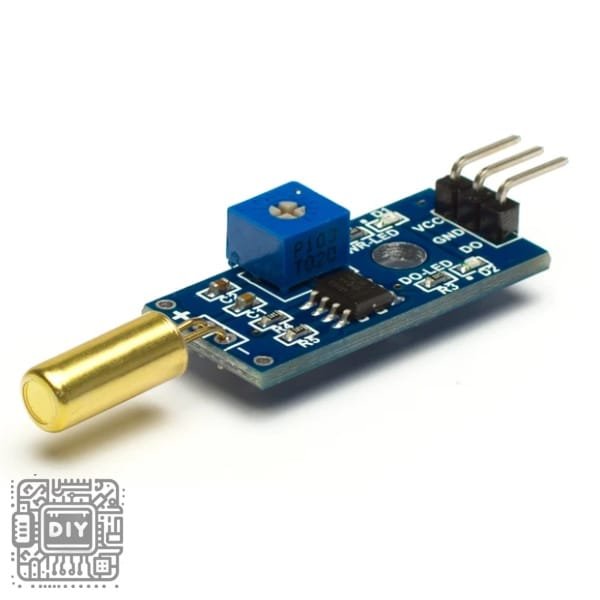

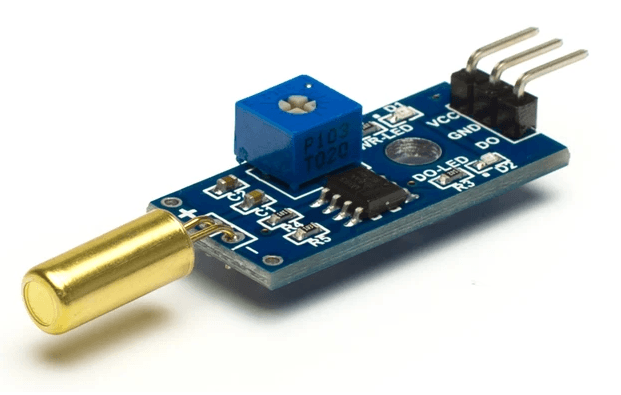

SW-520D Tilt Sensor Module – Mercury-Free Ball Switch for Angle and Vibration Detection

Product Description

Add reliable orientation and vibration sensing to your projects with the SW-520D Tilt Sensor Module. This innovative module utilizes a high-quality, mercury-free SW-520D ball switch as its core sensing element, providing a safe and environmentally friendly alternative to traditional mercury tilt switches. The sensor operates on a simple mechanical principle: a small, conductive metal ball inside a sealed chamber rolls to make or break an electrical connection based on the module’s orientation. When the module is tilted beyond a specific angle (typically around 10-20 degrees), the ball rolls away from the contacts, opening the circuit. The module enhances this basic switch with an LM393 voltage comparator, which provides a clean, debounced digital signal and allows for sensitivity adjustment via an onboard potentiometer. Perfect for alarm systems, robotics, gaming controllers, and any device that needs to detect a change in orientation or a sudden impact.

Key Features

• Mercury-Free Ball Switch Design: Utilizes a safe, non-toxic metal ball within a sealed capsule, eliminating the environmental and health risks associated with mercury-based tilt switches while providing the same reliable switching action.

• Digital & Analog Output Flexibility: The module provides both a clean digital output (HIGH/LOW) via the LM393 comparator and a direct analog output from the ball switch itself, offering maximum flexibility for different microcontroller interfacing needs.

• Adjustable Detection Sensitivity: Features a blue potentiometer that allows you to fine-tune the threshold at which the digital output triggers. This lets you customize the tilt angle required for activation, making the module adaptable to various application sensitivities.

• Stable LM393 Comparator Output: The integrated LM393 chip converts the “bouncy” mechanical switch signal into a stable, noise-free digital signal, preventing false triggers and ensuring reliable performance in microcontroller-based projects.

• Dual Status LED Indicators: Includes two LEDs for immediate visual feedback: a red power-on indicator and a green trigger indicator that lights up when the digital output is active (tilt detected), simplifying testing and debugging.

Technical Specifications

• Core Sensor: SW-520D Ball Roller Switch

• Chipset: LM393 Voltage Comparator

• Operating Voltage: 3.3V – 5V DC

• Output Signals:

  • Digital Output (DO): TTL Level (HIGH/LOW)

  • Analog Output (AO): Direct signal from the ball switch

• Tilt Angle: Typically 10° – 20° (adjustable via potentiometer)

• Indicator LEDs: Power (PWR) and Digital Output (DO)

• Module Dimensions: Compact PCB (e.g., 32mm x 14mm)

Package Contents

• 1 x SW-520D Tilt Sensor Module

وحدة حساس الميل SW-520D – مفتاح كرة خال من الزئبق لكشف الزاوية والاهتزاز

وصف المنتج

الميزات الرئيسية

• تصميم مفتاح كرة خال من الزئبق: يستخدم كرة معدنية آمنة غير سامة داخل كبسولة مغلقة، مما يلغي المخاطر البيئية والصحية associated بمفاتيح الميل القائمة على الزئبق while يوفر نفس عمل التبديل الموثوق.

• مرونة الإخراج الرقمي والتناظري: توفر الوحدة كل من إخراج رقمي نظيف (HIGH/LOW) via مقارن LM393 وإخراج تناظري مباشر من مفتاح الكرة نفسه، مما يوفر مرونة قصوى for احتياجات واجهة المتحكم الدقيق المختلفة.

• حساسية كشف قابلة للتعديل: تتميز بمقياس جهد أزرق يسمح لك بضبط العتبة التي يتم عندها تفعيل الخرج الرقمي. يتيح لك هذا تخصيص زاوية الميل المطلوبة for التفعيل، مما يجعل الوحدة قابلة للتكيف مع حساسيات التطبيقات المختلفة.

• خرج مقارن LM393 مستقر: تقوم شريحة LM393 المدمجة بتحويل إشارة المفتاح الميكانيكي “المرتدة” إلى إشارة رقمية مستقرة وخالية من الضوضاء، مما يمنع التفعل الخاطئ ويضمن أداءً موثوقًا in المشاريع القائمة على المتحكم الدقيق.

• مؤشرا حالة LED مزدوجان: يتضمنان مؤشري LED for ملاحظات بصرية immediate: مؤشر طاقة أحمر ومؤشر تفعيل أخضر يضيء when يكون الخرج الرقمي نشطًا (تم كشف الميل)، مما يبسط الاختبار وتصحيح الأخطاء.

المواصفات الفنية

• الحساس الأساسي: مفتاح كرة SW-520D

• شريحة التحكم: مقارن جهد LM393

• جهد التشغيل: 5 – 3.3 فولت تيار مستمر

• إشارات الخرج:

  • الخرج الرقمي (DO): مستوى TTL (HIGH/LOW)

  • الخرج التناظري (AO): إشارة مباشرة من مفتاح الكرة

• زاوية الميل: typically 20° – 10° (قابل للتعديل via مقياس جهد)

• مؤشرات LED: طاقة (PWR) وخرج رقمي (DO)

• أبعاد الوحدة: لوحة PCB مضغوطة (e.g., 32مم x 14مم)

محتويات العلبة

• 1 × وحدة حساس الميل SW-520D
