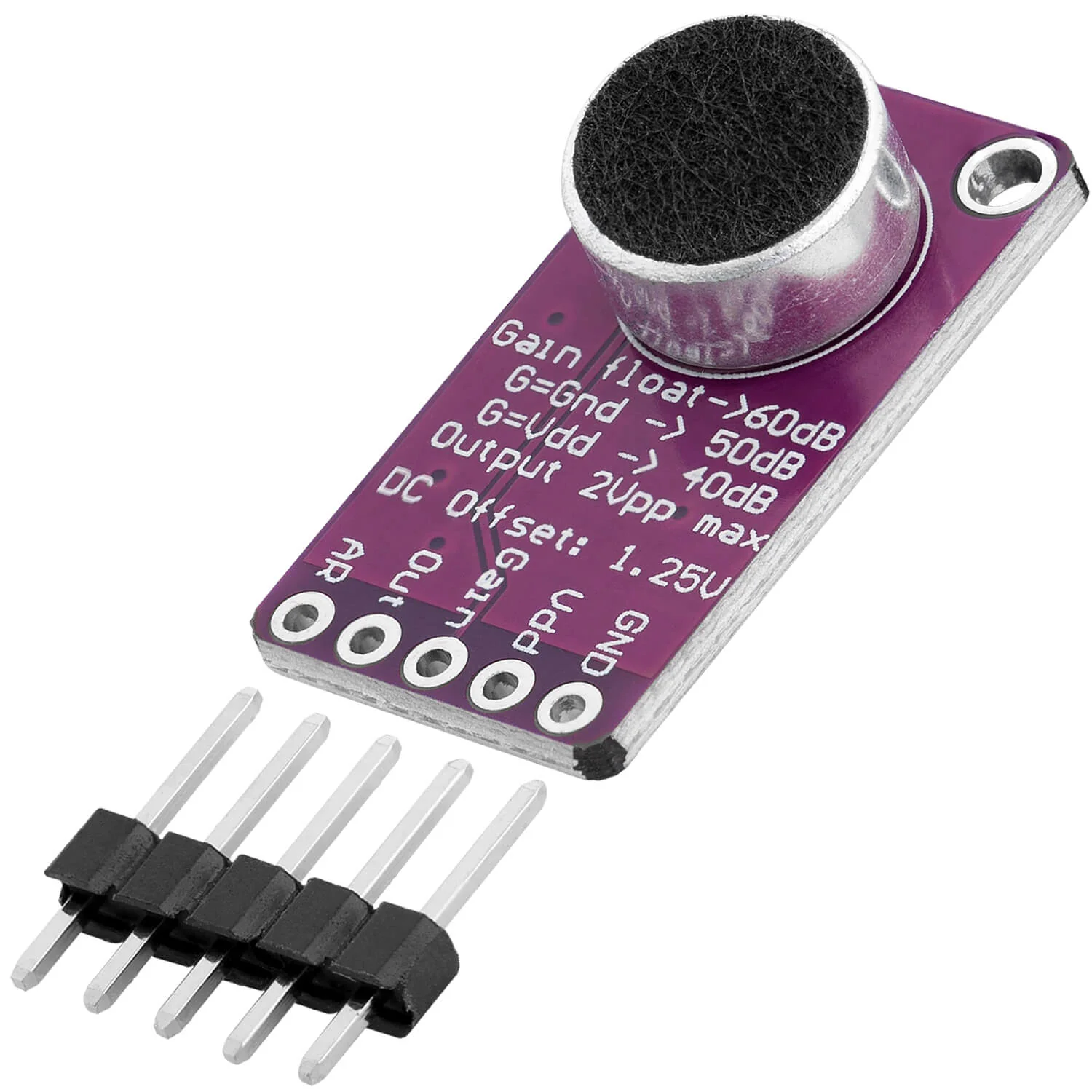

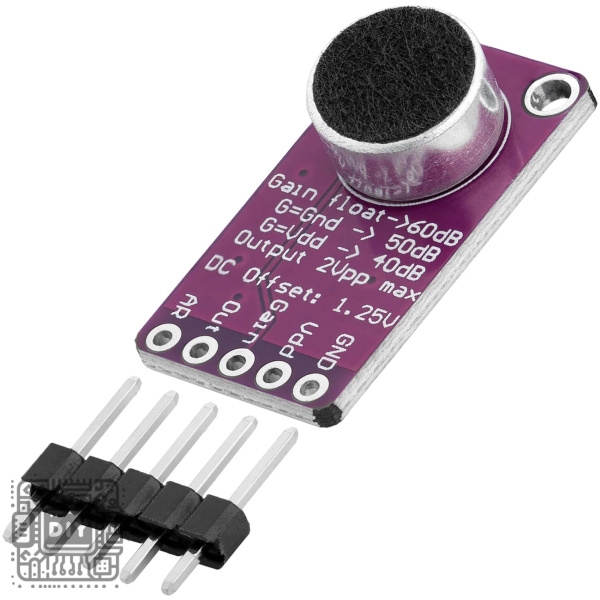

MAX9814 Electret Microphone Amplifier Module – Automatic Gain Control (AGC) for Arduino

Capture high-quality, consistent audio for your sound-reactive projects with the MAX9814 Electret Microphone Amplifier Module, a sophisticated breakout board featuring automatic gain control. Unlike standard microphone amplifiers that clip or distort when loud sounds occur, the MAX9814 automatically adjusts its gain in real-time, quieting loud sounds while amplifying quieter signals to create a clean, balanced audio output. This makes it an ideal choice for voice recognition systems, audio-reactive LED projects, sound level meters, recording devices, and any project where audio levels are unpredictable.

The module is built around the Maxim MAX9814 integrated circuit, a low-cost, high-quality microphone amplifier specifically designed for electret condenser microphones. The built-in AGC circuitry continuously monitors the output level, reducing gain when loud sounds are detected to prevent clipping, then slowly restoring gain when the audio level drops. The board includes a pre-soldered electret microphone capsule, a low-noise microphone bias generator, and all necessary support components, providing a complete, ready-to-use audio input solution for your microcontroller projects.

Key Features

Automatic Gain Control

The MAX9814’s AGC dynamically adjusts the amplifier gain based on input signal strength, preventing output clipping from loud sounds while boosting quieter signals. This eliminates the need for constant manual gain adjustment and ensures consistent audio levels across varying sound conditions.

Selectable Maximum Gain

The module’s maximum gain can be configured for 40dB, 50dB, or 60dB by connecting the Gain pin to VCC, GND, or leaving it floating. This allows you to optimize sensitivity for different applications, from quiet environments to loud venues.

Programmable Attack and Release Times

The AGC’s response characteristics can be adjusted, changing how quickly the amplifier responds to loud sounds and how slowly it recovers after loud sounds subside. This allows fine-tuning for different application requirements.

Wide Frequency Response

With a frequency response spanning 20Hz to 20kHz, the MAX9814 captures the full range of human hearing, making it suitable for music recording, voice capture, and general audio sensing applications.

Low Noise and Distortion

The amplifier features low noise and low total harmonic distortion, ensuring clean, accurate audio reproduction even at high gain settings.

2Vpp Output

The module provides a rail-to-rail output with a typical 2V peak-to-peak swing, making it compatible with the analog inputs of most microcontrollers including Arduino, ESP32, and STM32.

Low Power Consumption

Operating from a 2.7V to 5.5V supply, the MAX9814 draws only 1.2mA of current, making it suitable for battery-powered portable applications.

Simple 3-Pin Interface

The module provides a simple 3-pin interface (VCC, GND, OUT) for easy connection to microcontrollers, plus additional pins for gain and attack/release configuration.

Specifications

Pin Configuration

Wiring Diagram

Arduino Connection

MAX9814 Module          Arduino Uno
--------------          -----------
VCC            ----->    3.3V or 5V
GND            ----->    GND
OUT            ----->    A0 (Analog Input)
GAIN           ----->    Optional (VCC, GND, or float)

ESP32 Connection

MAX9814 Module          ESP32
--------------          -----
VCC            ----->    3.3V
GND            ----->    GND
OUT            ----->    GPIO36 (ADC)
GAIN           ----->    Optional (VCC, GND, or float)

Arduino Code Example

const int micPin = A0;     // MAX9814 output connected to analog pin
int micValue = 0;

void setup() {
  Serial.begin(115200);
  Serial.println("MAX9814 Microphone Amplifier Ready");
}

void loop() {
  // Read analog value from microphone
  micValue = analogRead(micPin);

  // Convert to voltage (assuming 5V reference)
  float voltage = (micValue / 1023.0) * 5.0;

  // Print raw value and voltage
  Serial.print("Mic Value: ");
  Serial.print(micValue);
  Serial.print(" | Voltage: ");
  Serial.print(voltage, 3);
  Serial.println("V");

  // Simple sound level indicator
  if (micValue < 100) {
    Serial.println("Silent");
  } else if (micValue < 300) {
    Serial.println("Quiet");
  } else if (micValue < 600) {
    Serial.println("Normal");
  } else if (micValue < 800) {
    Serial.println("Loud");
  } else {
    Serial.println("Very Loud!");
  }

  Serial.println("-------------------");
  delay(100);
}

Audio Reactive LED Example

const int micPin = A0;
const int ledPin = 9;  // PWM-capable pin for LED

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(115200);
}

void loop() {
  int micValue = analogRead(micPin);

  // Map microphone value to LED brightness (0-255)
  int brightness = map(micValue, 0, 1023, 0, 255);

  // Constrain brightness to valid range
  brightness = constrain(brightness, 0, 255);

  // Set LED brightness
  analogWrite(ledPin, brightness);

  delay(10);
}

Gain Configuration Guide

Attack/Release Configuration (AR Pin)

Common Applications

• Voice recognition and speech control systems

• Audio-reactive LED lighting and visualizers

• Sound level meters and noise monitoring

• Clap switches and sound-activated triggers

• Smart home voice interfaces

• Recording and audio logging

• Musical instrument amplification

• Baby monitors and security devices

• Interactive art installations

• Robotics sound sensing

Important Usage Notes

• The electret microphone is sensitive to mechanical shock; handle the module carefully

• For best results, position the microphone away from wind and vibration sources

• The AGC takes approximately 1-2 seconds to adjust to changing sound levels

• The output is a DC-biased signal; a coupling capacitor may be needed for AC-only applications

• For 3.3V systems, ensure the microcontroller’s ADC reference matches the supply voltage

• The microphone has a directional pickup pattern; orient towards the sound source for best sensitivity

Package Contents

• 1 x MAX9814 Electret Microphone Amplifier Module

• (Microphone pre-soldered on board)
