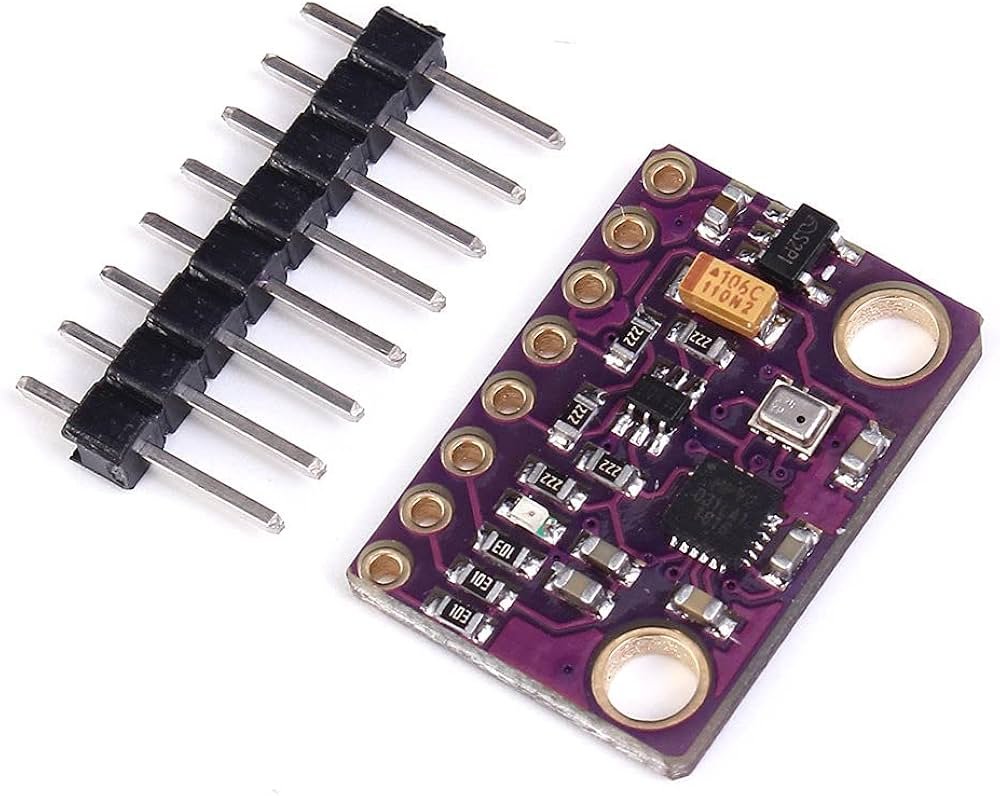

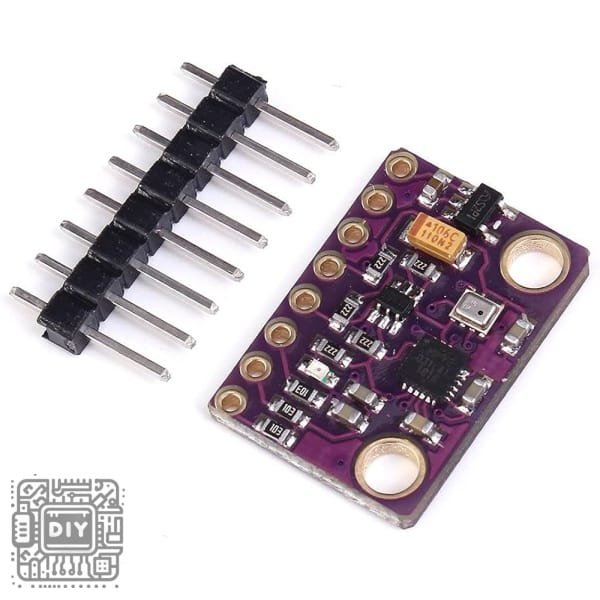

GY-91 MPU9250 BMP280 10DOF Sensor

Description

Product Description:

Unlock advanced motion and environmental sensing with the YIXINTAI GY-91 10DOF Sensor Module featuring MPU9250 9-axis motion tracking and BMP280 barometric pressure/altitude sensing. This comprehensive sensor board combines a 3-axis gyroscope, 3-axis accelerometer, 3-axis magnetometer (compass), and barometric pressure sensor in one compact module, providing 10 degrees of freedom for complete spatial and environmental awareness. With dual I2C and SPI communication interfaces and 3-5V operation, this module is perfect for drones, robotics, navigation systems, weather stations, and any project requiring precise motion tracking, orientation detection, and atmospheric pressure measurement. The GY-91 offers professional-grade performance for advanced Arduino, ESP32, and Raspberry Pi projects.



Key Features:

• 10DOF Comprehensive Sensing: Combines 9-axis motion tracking (MPU9250) with barometric pressure sensing (BMP280) for complete environmental awareness.

• MPU9250 9-Axis Motion Tracking: 3-axis gyroscope, 3-axis accelerometer, and 3-axis magnetometer for precise orientation and movement detection.

• BMP280 Barometric Sensor: High-precision atmospheric pressure and altitude measurement with temperature compensation.

• Dual Interface Support: Compatible with both I2C and SPI communication protocols for flexible system integration.

• Wide Voltage Range: Operates from 3V to 5V, making it compatible with most microcontrollers and development boards.

• High Precision Sensors: Professional-grade accuracy for demanding applications in robotics, drones, and navigation.



Specifications:

• Main Chip: MPU9250 (9-Axis) + BMP280 (Pressure)

• Model: GY-91

• Sensors:

  • 3-Axis Gyroscope

  • 3-Axis Accelerometer

  • 3-Axis Magnetometer

  • Barometric Pressure Sensor

  • Temperature Sensor

• Communication: I2C (Address 0x68, 0x76) and SPI

• Operating Voltage: 3V – 5V DC

• Current Consumption: < 10mA

• Gyroscope Range: ±250, ±500, ±1000, ±2000 °/s

• Accelerometer Range: ±2g, ±4g, ±8g, ±16g

• Magnetometer Range: ±4800μT

• Pressure Range: 300-1100 hPa

• Dimensions: Approximately 25mm x 15mm



Package Content:
1 x GY-91 MPU9250+BMP280 10DOF Sensor Module



---



وصف المنتج:

افتح مجال استشعار الحركة والبيئة المتقدم مع وحدة مستشعر YIXINTAI GY-91 10 درجات حرية التي تتميز بتتبع حركة MPU9250 9 محاور واستشعار ضغط جوي/ارتفاع BMP280. تجمع لوحة المستشعر الشاملة هذه بين جيروسكوب 3 محاور، مقيس تسارع 3 محاور، مقياس مغناطيسي 3 محاور (بوصلة)، ومستشعر ضغط جوي في وحدة مضغوطة واحدة، مما يوفر 10 درجات حرية for الوعي المكاني والبيئي الكامل. بواجهتي اتصال I2C و SPI مزدوجتين وتشغيل 3-5 فولت، هذه الوحدة مثالية for الطائرات بدون طيار، الإنسان الآلي، أنظمة الملاحة، محطات الطقس، وأي مشروع يتطلب تتبع حركة دقيق، كشف توجه، وقياس ضغط جوي. يقدم GY-91 أداءً بمواصفات احترافية for مشاريع Arduino، ESP32، و Raspberry Pi المتقدمة.



الميزات الرئيسية:

• استشعار شامل 10 درجات حرية: تجمع بين تتبع حركة 9 محاور (MPU9250) واستشعار ضغط جوي (BMP280) for وعي بيئي كامل.

• تتبع حركة MPU9250 9 محاور: جيروسكوب 3 محاور، مقيس تسارع 3 محاور، ومقياس مغناطيسي 3 محاور for كشف توجه وحركة دقيق.

• مستشعر ضغط جوي BMP280: قياس ضغط جوي وارتفاع عالي الدقة مع تعويض درجة الحرارة.

• دعم واجهة مزدوجة: متوافقة مع كل من بروتوكولي اتصال I2C و SPI for التكامل المرن للنظام.

• نطاق جهد واسع: يعمل من 3 فولت إلى 5 فولت، مما يجعله متوافقًا مع most وحدات التحكم الدقيقة ولوحات التطوير.

• مستشعرات عالية الدقة: دقة بمواصفات احترافية for التطبيقات المتطلبة in الإنسان الآلي، الطائرات بدون طيار، والملاحة.



المواصفات:

• الشريحة الرئيسية: MPU9250 (9 محاور) + BMP280 (ضغط)

• الموديل: GY-91

• المستشعرات:

  • جيروسكوب 3 محاور

  • مقيس تسارع 3 محاور

  • مقياس مغناطيسي 3 محاور

  • مستشعر ضغط جوي

  • مستشعر درجة حرارة

• الاتصال: I2C (عنوان 0x68, 0x76) و SPI

• جهد التشغيل: 3 فولت – 5 فولت تيار مستمر

• استهلاك التيار: < 10 مللي أمبير

• نطاق الجيروسكوب: ±250, ±500, ±1000, ±2000 °/ثانية

• نطاق مقيس التسارع: ±2g, ±4g, ±8g, ±16g

• نطاق المقياس المغناطيسي: ±4800 ميكرو تسلا

• نطاق الضغط: 300-1100 هيكتو باسكال

• الأبعاد: approximately 25 مم x 15 مم



محتويات العلبة:
1 x وحدة مستشعر GY-91 MPU9250+BMP280 10 درجات حرية
