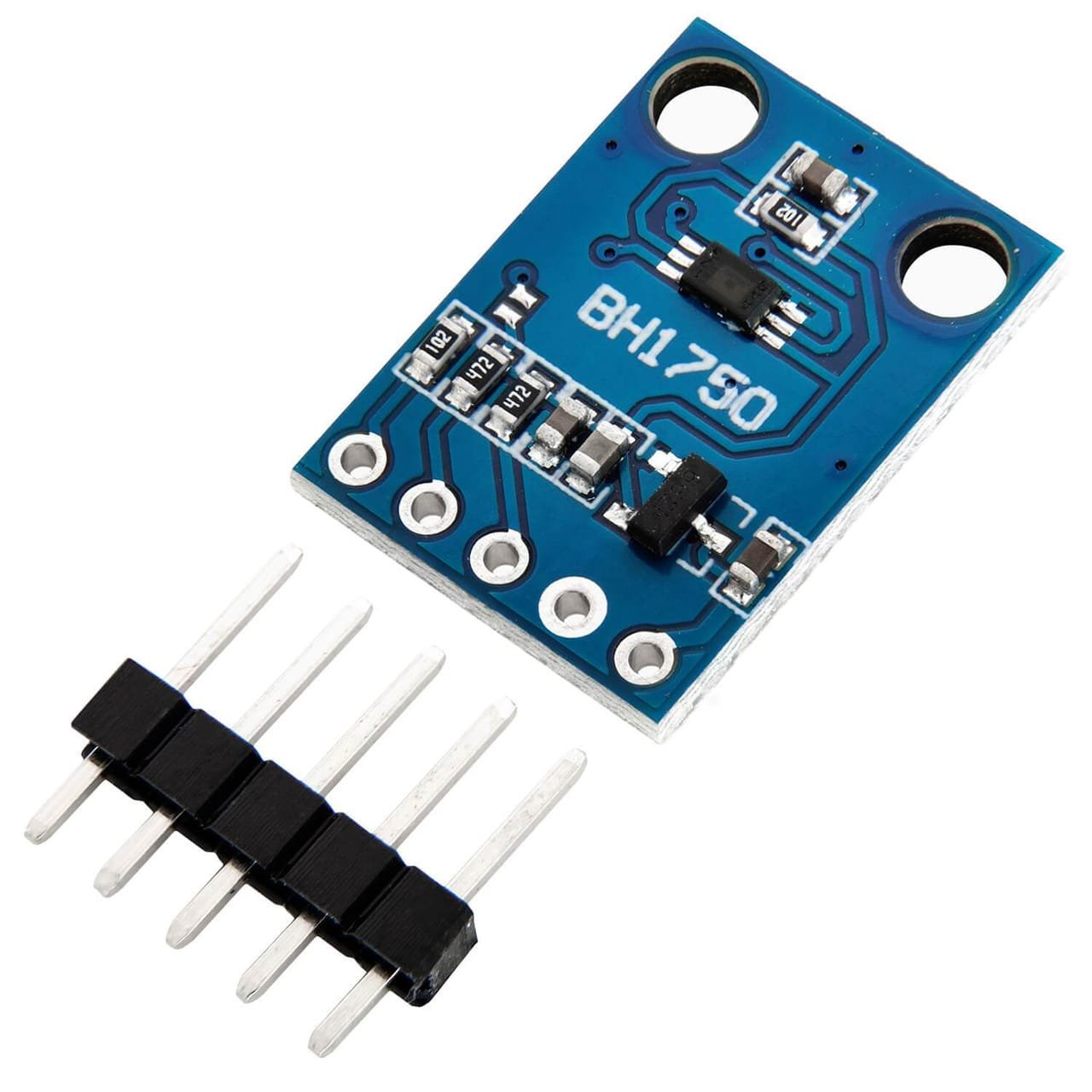

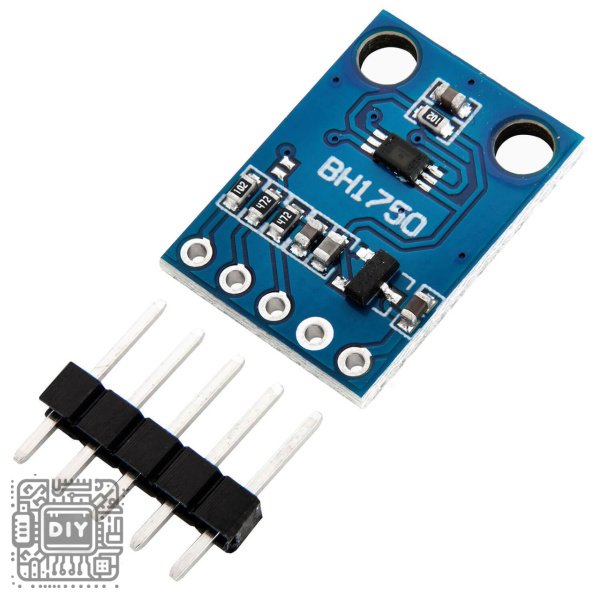

GY-302 BH1750 Digital Light Sensor Module – High Precision Illumination Intensity Measurement 3V-5V

Product Description

Measure ambient light with exceptional accuracy and ease using the GY-302 BH1750 Digital Light Sensor Module. This professional-grade illumination sensor features the popular BH1750FVI IC, a digital 16-bit ambient light sensor that delivers direct lux (lx) readings without the need for complex calculations or external components. Unlike analog sensors that output a variable voltage, the BH1750 communicates via a standard I2C interface, providing precise digital light intensity values that are immune to noise and ready for your microcontroller to use. The sensor operates on a wide voltage range of 3V to 5V, making it directly compatible with 3.3V systems like ESP32 and Raspberry Pi, as well as 5V systems like Arduino Uno. With its high resolution, low power consumption, and simple two-wire connection, the GY-302 is the ideal solution for automatic display backlight dimming, smart lighting control, weather stations, and any project requiring reliable and accurate light level data.

Key Features

• High-Resolution 16-Bit Digital Output: Provides direct digital lux readings with a resolution of 1 lx, eliminating the inaccuracies associated with analog sensors and the need for an external ADC. This ensures highly precise and stable light intensity measurements.

• Wide Input Voltage Range & Broad Compatibility: Operates seamlessly from 3.3V to 5V DC, allowing for direct connection to a vast array of microcontrollers, including Arduino, ESP8266, ESP32, and Raspberry Pi, without requiring level shifters.

• Standard I2C Interface & Simple Integration: Utilizes the two-wire I2C communication protocol, requiring only the SDA and SCL connections. This simplifies wiring and frees up valuable analog pins on your microcontroller for other sensors.

• Selectable Measurement Modes: Supports multiple resolution and measurement modes, including High Resolution Mode (0.5 lx), High Resolution Mode2 (1 lx), and Low Power Mode, allowing you to balance between accuracy, measurement time, and power consumption based on your application needs.

• Excellent Spectral Response & No External Components Required: The sensor’s spectral sensitivity is close to that of the human eye, providing readings that correspond to what we actually perceive. The module comes fully assembled and calibrated, ready for immediate use.

Technical Specifications

• Sensor IC: BH1750FVI

• Interface: I2C (Address: 0x23 or 0x25, selectable via resistor)

• Supply Voltage: 3V – 5V DC

• Illuminance Range: 1 – 65535 lx

• Resolution: 1 lx / 0.5 lx (depending on mode)

• Measurement Modes: Continuous H-Resolution Mode, Continuous H-Resolution Mode2, Continuous L-Resolution Mode, One-Time Measurement Mode

• Operating Current: 0.12 mA (Typical)

• Module Dimensions: Approximately 19mm x 16mm

Package Contents

• 1 x GY-302 BH1750 Digital Light Sensor Module

وحدة حساس الضوء الرقمية GY-302 BH1750 – قياس شدة الإضاءة عالي الدقة 3-5 فولت

وصف المنتج

الميزات الرئيسية

• إخراج رقمي عالي الدقة 16-بت: يوفر قراءات لوكس رقمية مباشرة بدقة 1 لوكس، مما يلغي عدم الدقة associated مع الحساسات التناظرية والحاجة إلى محول ADC خارجي. يضمن هذا قياسات شدة ضوء مستقرة ودقيقة للغاية.

• نطاق جهد إدخال واسع وتوافق شامل: يعمل بسلاسة من 3.3 فولت إلى 5 فولت تيار مستمر، مما يسمح بالتوصيل المباشر إلى مجموعة vast من المتحكمات الدقيقة، including Arduino، و ESP8266، و ESP32، و Raspberry Pi، without الحاجة إلى محولات مستوى.

• واجهة I2C قياسية وتكامل بسيط: يستخدم بروتوكول اتصال I2C ثنائي السلك، requiring اتصالات SDA و SCL فقط. يبسط هذا التوصيلات ويحرر دبابيس تناظرية قيمة على متحكمك الدقيق for حساسات أخرى.

• أوضاع قياس قابلة للتحديد: يدعم أوضاع دقة وقياس متعددة، including وضع الدقة العالية (0.5 لوكس)، ووضع الدقة العالية 2 (1 لوكس)، ووضع الطاقة المنخفضة، مما يسمح لك بالموازنة between الدقة، ووقت القياس، واستهلاك الطاقة based على احتياجات تطبيقك.

• استجابة طيفية ممتازة ولا حاجة لمكونات خارجية: حساسية الطيف للحساس قريبة من حساسية العين البشرية، مما يوفر قراءات تتوافق مع ما ندركه actually. تأتي الوحدة مجمعة ومعايرة fully، وجاهزة للاستخدام immediate.

المواصفات الفنية

• شريحة الاستشعار: BH1750FVI

• الواجهة: I2C (العنوان: 0x23 أو 0x25، قابل للتحديد via مقاومة)

• جهد التغذية: 5 – 3 فولت تيار مستمر

• نطاق الإضاءة: 65535 – 1 لوكس

• الدقة: 1 لوكس / 0.5 لوكس (يعتمد على الوضع)

• أوضاع القياس: وضع الدقة العالية المستمر، وضع الدقة العالية 2 المستمر، وضع الدقة المنخفضة المستمر، وضع القياس لمرة واحدة

• تيار التشغيل: 0.12 ملي أمبير (نموذجي)

• أبعاد الوحدة: approximately 19مم x 16مم

محتويات العلبة

• 1 × وحدة حساس الضوء الرقمي GY-302 BH1750
