Description

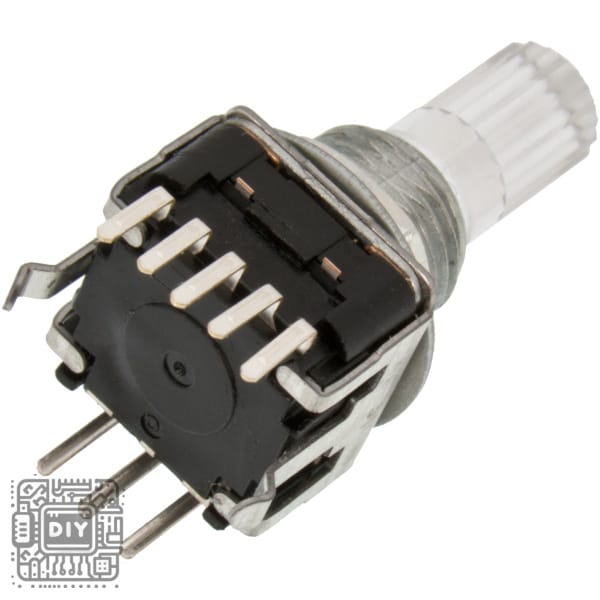

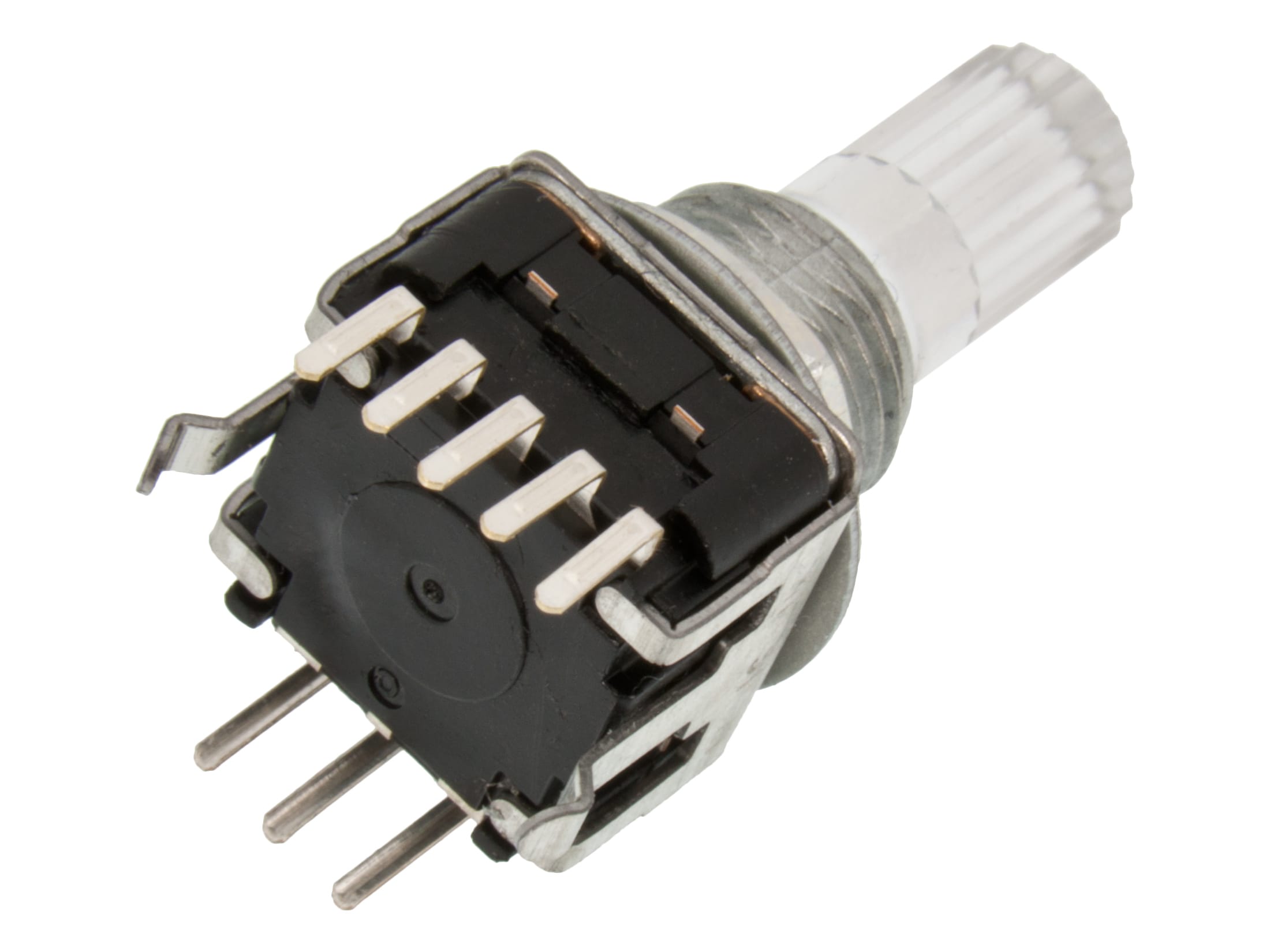

EC12 RGB Illuminated Rotary Encoder – Push Switch, Incremental, 24 Detents with LED Shaft

Add precision control and stunning RGB lighting effects to your Arduino, ESP32, or STM32 projects with this EC12 RGB Illuminated Rotary Encoder, a versatile input device combining an incremental rotary encoder with a built-in push-button switch and multicolor RGB LED illumination. This 24-detent encoder provides tactile feedback with each step, making it ideal for menu navigation, volume control, parameter adjustment, position sensing, and creating visually engaging user interfaces for automotive electronics, audio equipment, and DIY control panels.

Unlike standard potentiometers, this incremental encoder offers endless 360-degree rotation with precise step-by-step position detection through quadrature output signals. The integrated push-button switch on the rotary shaft adds selection capability for intuitive user interaction, while the illuminated shaft with RGB LED provides customizable visual feedback for status indication, position tracking, or aesthetic effects. The through-hole mounting design with standard 6mm shaft diameter fits easily into breadboards, PCBs, and panel mounts.

Key Features

RGB Illuminated Shaft

Features a built-in common anode RGB LED that illuminates the transparent encoder shaft, allowing customizable colors for status indication, position feedback, or aesthetic lighting effects.

24 Detents per Rotation

Provides 24 distinct detent positions per full revolution, giving tactile feedback with each step for precise manual control and accurate position sensing.

Incremental Quadrature Output

Outputs two-phase digital signals that allow the microcontroller to detect both rotation direction and step count with high precision.

Integrated Push-Button Switch

The rotary shaft includes a push-button function, enabling dual functionality for selection, confirmation, or reset actions in menu-driven interfaces without additional components.

Endless 360-Degree Rotation

Unlike potentiometers with physical stops, this encoder can rotate continuously in either direction, making it perfect for applications requiring unlimited travel and relative position control.

Through-Hole PCB Mounting

Standard 6mm bushing fits standard panel cutouts, while the 5-pin configuration allows easy PCB integration.

5V DC Operation

Operates at 5V DC with low current consumption, making it compatible with Arduino, ESP32, STM32, and other popular microcontroller platforms.

30,000 Cycle Life

Rugged design rated for up to 30,000 rotational cycles, ensuring long-term durability for high-use applications.

Specifications

Pin Configuration

Wiring Diagram

Arduino Connection

EC12 RGB Encoder              Arduino Uno
-----------------              -----------
A (Phase A)       ----->       Digital Pin 2
B (Phase B)       ----->       Digital Pin 3
SW                ----->       Digital Pin 4 (with INPUT_PULLUP)
LED+ (Common)     ----->       5V
LED-R (Red)       ----->       Digital Pin 5 (PWM)
LED-G (Green)     ----->       Digital Pin 6 (PWM)
LED-B (Blue)      ----->       Digital Pin 7 (PWM)
GND               ----->       GND

Arduino Code Example

const int encPinA = 2;
const int encPinB = 3;
const int swPin = 4;
const int ledR = 5;
const int ledG = 6;
const int ledB = 7;

volatile int encoderPos = 0;
int lastEncoded = 0;
bool buttonPressed = false;

void setup() {
  Serial.begin(115200);
  pinMode(encPinA, INPUT_PULLUP);
  pinMode(encPinB, INPUT_PULLUP);
  pinMode(swPin, INPUT_PULLUP);
  pinMode(ledR, OUTPUT);
  pinMode(ledG, OUTPUT);
  pinMode(ledB, OUTPUT);

  attachInterrupt(digitalPinToInterrupt(encPinA), updateEncoder, CHANGE);
  attachInterrupt(digitalPinToInterrupt(encPinB), updateEncoder, CHANGE);

  Serial.println("EC12 RGB Encoder Ready");
}

void updateEncoder() {
  int MSB = digitalRead(encPinA);
  int LSB = digitalRead(encPinB);
  int encoded = (MSB << 1) | LSB;
  int sum = (lastEncoded << 2) | encoded;

  if (sum == 0b1101 || sum == 0b0100 || sum == 0b0010 || sum == 0b1011) {
    encoderPos++;
  } else if (sum == 0b1110 || sum == 0b0111 || sum == 0b0001 || sum == 0b1000) {
    encoderPos--;
  }
  lastEncoded = encoded;
}

void setLEDColor(int r, int g, int b) {
  analogWrite(ledR, r);
  analogWrite(ledG, g);
  analogWrite(ledB, b);
}

void loop() {
  Serial.print("Position: ");
  Serial.println(encoderPos);

  if (digitalRead(swPin) == LOW && !buttonPressed) {
    buttonPressed = true;
    Serial.println("Button Pressed!");
    setLEDColor(255, 255, 255);
    delay(200);
    setLEDColor(0, 0, 0);
  } else if (digitalRead(swPin) == HIGH) {
    buttonPressed = false;
  }

  int hue = (encoderPos * 10) % 255;
  setLEDColor(hue, 255 - hue, 127);

  delay(50);
}

Common Applications

• Automotive audio system controls and volume knobs

• Menu navigation for LCD/OLED displays

• Digital volume and tone controls for audio equipment

• Parameter adjustment for test and measurement instruments

• Position sensing for CNC machines

• Industrial control panel HMI

Installation Guide

Mechanical Installation

1. Drill a 6mm hole in your panel

2. Insert the encoder shaft through the mounting hole from the front

3. Secure with the included mounting nut and lock washer

PCB Mounting

1. Position the encoder with pins aligned to 2.54mm pitch holes

2. Solder all 5 pins securely

3. Ensure the encoder sits flush against the PCB surface

Important Usage Notes

• Always use external pull-up resistors or enable internal pull-ups for encoder outputs

• For reliable rotation detection, use interrupt pins or poll at high frequency

• The RGB LED requires current-limiting resistors on each cathode pin

• The encoder is designed for panel mounting in dry environments

• Avoid exceeding the maximum operating voltage of 5V

Package Contents

• 1 x EC12 RGB Illuminated Rotary Encoder

مشفر دوار مضيء RGB EC12 – مفتاح ضغط، متزايد، 24 درجة مع عمود LED

أضف تحكمًا دقيقًا وتأثيرات إضاءة RGB مذهلة إلى مشاريع Arduino أو ESP32 أو STM32 الخاصة بك باستخدام مشفر EC12 الدوار المضيء RGB، وهو جهاز إدخال متعدد الاستخدامات يجمع بين مشفر دوار متزايد مع مفتاح ضغط مدمج وإضاءة RGB متعددة الألوان. يوفر هذا المشفر ذو 24 درجة تغذية راجعة لمسية مع كل خطوة، مما يجعله مثاليًا للتنقل في القوائم والتحكم في مستوى الصوت وضبط المعلمات واستشعار الموضع وإنشاء واجهات مستخدم جذابة بصريًا.

على عكس مقاييس الجهد القياسية، يقدم هذا المشفر المتزايد دورانًا لا نهائيًا 360 درجة مع كشف موضع دقيق خطوة بخطوة من خلال إشارات الخرج الرباعية. يضيف مفتاح الضغط المدمج على العمود الدوار قدرة تحديد للتفاعل البديهي للمستخدم، بينما يوفر العمود المضيء بمصباح RGB تغذية راجعة بصرية قابلة للتخصيص.

المميزات الرئيسية

عمود مضيء RGB

يتميز بمصباح RGB مدمج بأنود مشترك يضيء عمود المشفر الشفاف، مما يسمح بألوان قابلة للتخصيص لمؤشرات الحالة أو تأثيرات الإضاءة الجمالية.

24 درجة لكل دورة

يوفر 24 موضع توقف متميز لكل دورة كاملة، مما يعطي تغذية راجعة لمسية مع كل خطوة للتحكم اليدوي الدقيق.

خرج رباعي متزايد

يخرج إشارات رقمية ثنائية الطور تسمح للمتحكم الدقيق باكتشاف كل من اتجاه الدوران وعدد الخطوات بدقة عالية.

مفتاح ضغط مدمج

يتضمن العمود الدوار وظيفة زر ضغط، مما يتيح وظيفة مزدوجة لأعمال التحديد أو التأكيد أو إعادة الضبط.

دوران 360 درجة لا نهائي

يمكن لهذا المشفر الدوران باستمرار في أي اتجاه، مما يجعله مثاليًا للتطبيقات التي تتطلب حركة غير محدودة.

المواصفات الفنية

تكوين الدبابيس

كود Arduino مثال

const int encPinA = 2;
const int encPinB = 3;
const int swPin = 4;

volatile int encoderPos = 0;
int lastEncoded = 0;

void setup() {
  Serial.begin(115200);
  pinMode(encPinA, INPUT_PULLUP);
  pinMode(encPinB, INPUT_PULLUP);
  pinMode(swPin, INPUT_PULLUP);

  attachInterrupt(digitalPinToInterrupt(encPinA), updateEncoder, CHANGE);
  attachInterrupt(digitalPinToInterrupt(encPinB), updateEncoder, CHANGE);
}

void updateEncoder() {
  int MSB = digitalRead(encPinA);
  int LSB = digitalRead(encPinB);
  int encoded = (MSB << 1) | LSB;
  int sum = (lastEncoded << 2) | encoded;

  if (sum == 0b1101 || sum == 0b0100 || sum == 0b0010 || sum == 0b1011) {
    encoderPos++;
  } else if (sum == 0b1110 || sum == 0b0111 || sum == 0b0001 || sum == 0b1000) {
    encoderPos--;
  }
  lastEncoded = encoded;
}

void loop() {
  Serial.print("Position: ");
  Serial.println(encoderPos);

  if (digitalRead(swPin) == LOW) {
    Serial.println("Button Pressed!");
  }
  delay(100);
}

التطبيقات الشائعة

• واجهات التحكم في الصوت والملاحة بالقوائم

• التحكم الرقمي في مستوى الصوت

• واجهات المستخدم للأجهزة القابلة للبرمجة

• التحكم في موضع آلات CNC

• لوحات التحكم الصناعية

محتويات العلبة

• 1 × مشفر دوار مضيء RGB EC12
