AS5600 12-Bit Magnetic Angle Sensor – High Precision Position Encoder Module

Product Description

Experience exceptional angular position measurement with the AS5600 12-Bit Magnetic Angle Sensor Module, a high-precision contactless rotary position sensor that delivers professional-grade angular measurement capabilities for demanding applications. This advanced sensor module features the innovative AS5600 magnetic rotary encoder IC from AMS, which utilizes sophisticated Hall effect technology to detect the orientation of a magnetic field and convert it into precise digital angle measurements. The sensor operates completely contact-free by measuring the magnetic field generated by a simple diametrically magnetized magnet positioned above the IC, eliminating mechanical wear and providing infinite rotational life with exceptional reliability and accuracy.

The AS5600 sensor achieves remarkable 12-bit resolution, providing 4,096 distinct positions per revolution with an angular resolution of 0.0879 degrees, making it one of the most precise magnetic angle sensors available for industrial and consumer applications. The sensor’s advanced algorithm automatically compensates for magnet placement variations, temperature changes, and external magnetic disturbances, ensuring consistent performance across varying environmental conditions. The module features programmable start and stop positions that allow customization of the measurement range, enabling both full 360-degree rotation sensing and limited angular range applications. With its non-contact operation and robust design, the AS5600 is ideal for applications requiring long-term reliability, high rotational speed capability, and resistance to harsh environmental conditions including dust, moisture, and vibration.

Engineered for seamless integration with microcontroller systems, the module features both I2C and analog output interfaces, providing flexibility for different application requirements and system architectures. The I2C interface offers direct digital angle reading with configurable address (0x36 default), while the analog output provides a voltage proportional to the angular position for simple analog-to-digital conversion. The module operates on a wide voltage range of 3.3V to 5V DC and includes all necessary support components including pull-up resistors and decoupling capacitors for stable operation. The compact PCB design features clearly labeled pin headers and standard 2.54mm spacing, ensuring easy connection to Arduino, ESP32, STM32, Raspberry Pi, and other popular development platforms.

The AS5600 Magnetic Angle Sensor Module excels in numerous applications including brushless motor control, robotics joint positioning, industrial automation, automotive throttle position sensing, camera gimbal control, rotary knob replacements, and precision instrument panels. The sensor’s ability to provide absolute position measurement without requiring homing or reference position makes it ideal for applications where power-off position retention is critical. Whether you’re developing high-performance motor drives, creating precise robotic arm controls, building professional photography equipment, or implementing industrial process controls, the AS5600 Magnetic Angle Sensor delivers the precision, reliability, and professional features that modern angular position sensing applications demand.

Key Features

12-Bit High Resolution

Achieve exceptional angular precision with 4,096 positions per revolution (0.0879° resolution) for professional-grade position measurement.

Contactless Magnetic Sensing

Eliminate mechanical wear with completely non-contact operation using simple diametrically magnetized magnet for infinite rotational life.

Dual Output Interfaces

Access both I2C digital interface and analog voltage output for flexible integration with various microcontroller systems.

Programmable Angle Range

Customize measurement range with programmable start and stop positions for both full rotation and limited angle applications.

Automatic Compensation

Maintain accuracy across conditions with built-in compensation for magnet misalignment, temperature changes, and magnetic disturbances.

Technical Specifications

• Sensor IC: AMS AS5600

• Resolution: 12-bit (4,096 positions/revolution)

• Accuracy: ±0.3° (typical)

• Output Interfaces: I2C + Analog

• I2C Address: 0x36 (default)

• Analog Output: 0-VCC proportional to angle

• Operating Voltage: 3.3V – 5V DC

• Current Consumption: 6.5mA typical

• Maximum Rotation Speed: 10,000 RPM

• Magnet Type: Diametrically magnetized (recommended)

• Air Gap: Up to 3mm (depending on magnet strength)

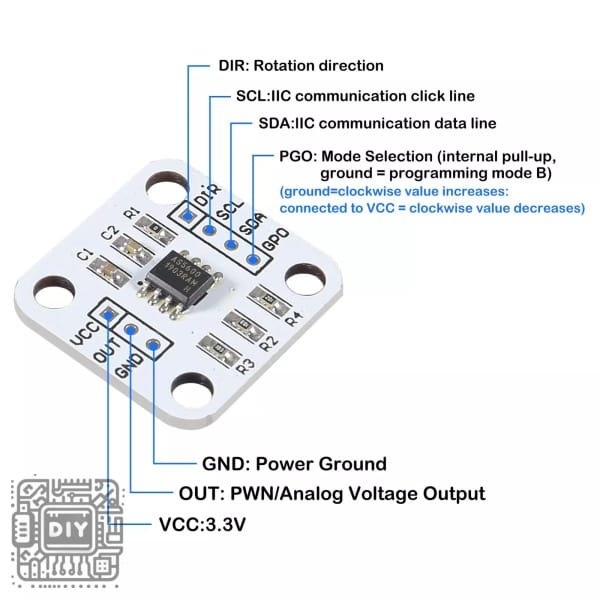

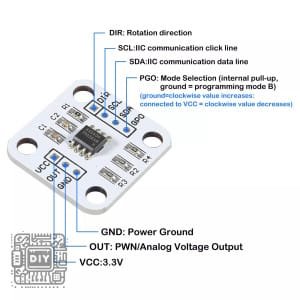

• Interface: 5-pin header (VCC, GND, OUT, SDA, SCL)

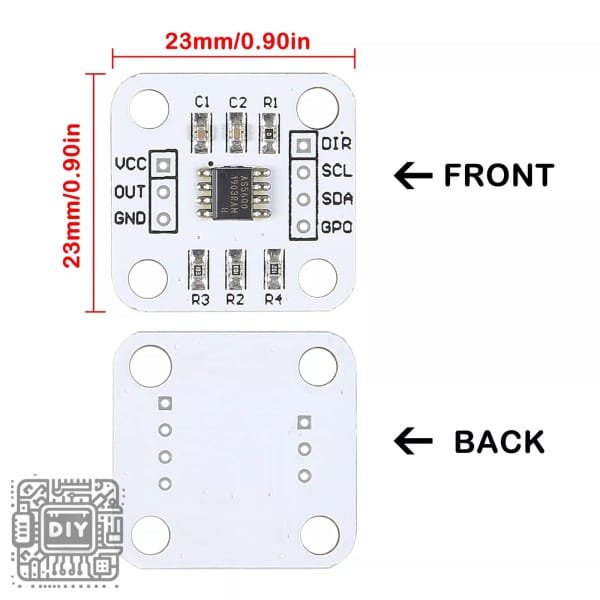

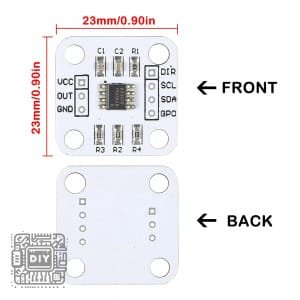

• Dimensions: 20mm × 20mm × 2mm

• Operating Temperature: -40°C to +125°C

Package Contents

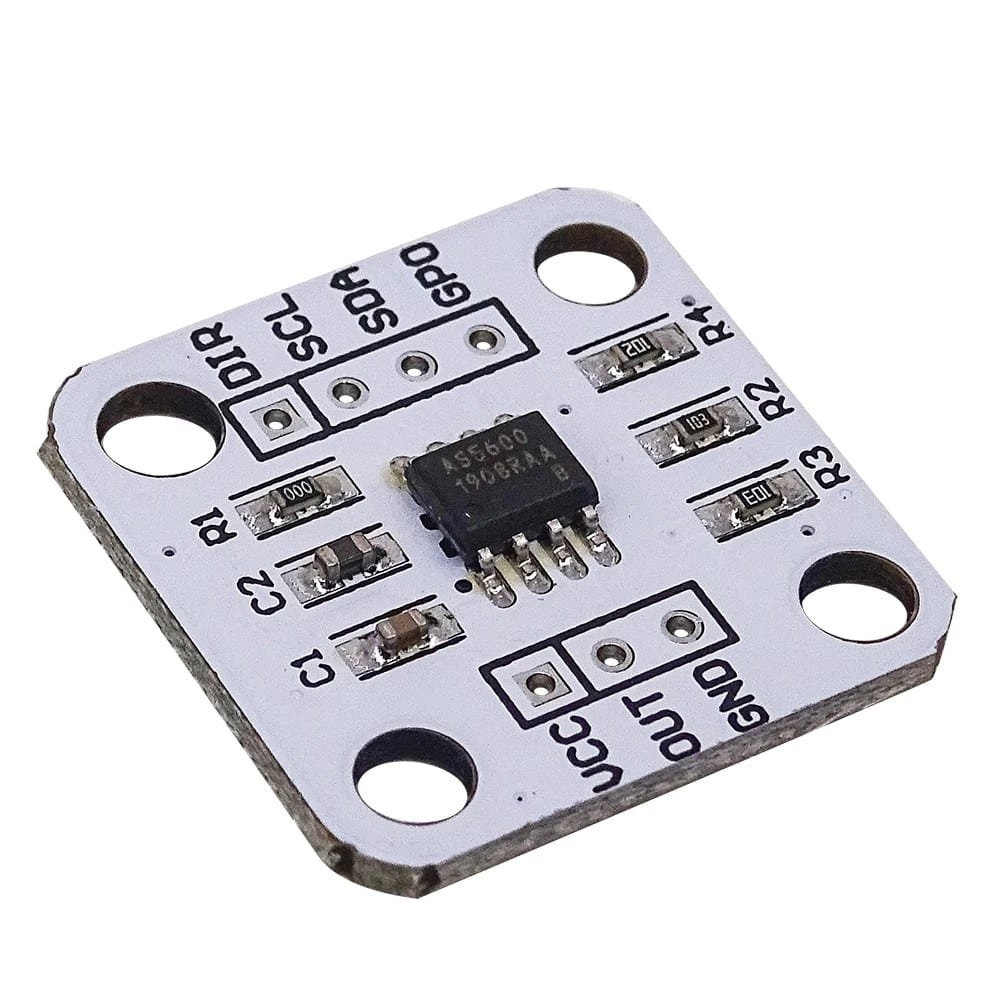

• 1 × AS5600 Magnetic Angle Sensor Module

---

مستشعر زاوية مغناطيسي AS5600 12-بت – وحدة مشفر وضع عالية الدقة

وصف المنتج

جرب قياس وضع زاوي استثنائي مع وحدة مستشعر زاوية AS5600 12-بت المغناطيسي، مستشعر وضع دوراني without تلامس عالي الدقة يقدم قدرات قياس زاوية من الدرجة الاحترافية للتطبيقات المتطلبة. تتميز وحدة المستشعر المتقدمة هذه بآي سي مشفر دوراني مغناطيسي AS5600 المبتكر من AMS، الذي يستخدم تكنولوجيا Hall effect متطورة لاكتشاف اتجاه المجال المغناطيسي وتحويله إلى قياسات زاوية رقمية دقيقة. يعمل المستشعر completely without تلامس بقياس المجال المغناطيسي الناتج عن مغناطيس بسيط ممغنط قطريًا positioned فوق الآي سي، مما يلغي التآكل الميكانيكي ويوفر عمر دوراني لانهائي بموثوقية ودقة استثنائيتين.

يحقق مستشعر AS5600 دقة remarkable 12-بت، مما يوفر 4,096 وضع متميز في كل دورة بدقة زاوية 0.0879 درجة، مما يجعله أحد أكثر أجهزة استشعار الزاوية المغناطيسية دقة المتاحة للتطبيقات الصناعية والاستهلاكية. تقوم خوارزمية المستشعر المتقدمة بالتعويض تلقائيًا عن اختلافات وضع المغناطيس، وتغيرات درجة الحرارة، والاضطرابات المغناطيسية الخارجية، مما يضمن أداءً متسقًا عبر الظروف البيئية المختلفة. تتميز الوحدة بمواضع بدء وإيقاف programmable ت允许 تخصيص نطاق القياس، مما يمكن كل من استشعار الدوران الكامل 360 درجة وتطبيقات النطاق الزاوي المحدود. مع تشغيله without تلامس وتصميمه القوي، يعتبر AS5600 مثاليًا للتطبيقات التي تتطلب موثوقية long-term، وقدرة سرعة دورانية عالية، ومقاومة للظروف البيئية القاسية including الغبار، والرطوبة، والاهتزاز.

مصمم للتكامل السلس مع أنظمة المتحكم الدقيق، تتميز الوحدة بواجهات إخراج I2C وتناظرية، مما يوفر مرونة لمتطلبات التطبيق المختلفة وهندسات النظام. توفر واجهة I2C قراءة زاوية رقمية مباشرة مع عنوان قابل للتكوين (0x36 افتراضي)، بينما يوفر الخرج التناظري جهدًا proportional للوضع الزاوي للتحويل التناظري إلى الرقمي البسيط. تعمل الوحدة على نطاق جهد wide من 3.3 فولت إلى 5 فولت تيار مستمر وتتضمن جميع مكونات الدعم necessary including مقاومات pull-up ومكثفات فصل للتشغيل المستقر. يتميز تصميم PCB المضغوط برؤوس دبوس موسومة clearly وتباعد قياسي 2.54 مم، مما يضمن التوصيل السهل بـ Arduino و ESP32 و STM32 و Raspberry Pi ومنصات التطوير الشهيرة الأخرى.

تتفوق وحدة مستشعر زاوية AS5600 المغناطيسي في تطبيقات numerous including تحكم motor بدون فرش، وتحديد وضع مفصل human الآلي، والأتمتة الصناعية، واستشعار وضع دواسة الوقود في السيارات، والتحكم في حامل الكاميرا، وبدائل المقابض الدوارة، ولوحات الأدوات الدقيقة. تجعل قدرة المستشعر على توفير قياس وضع مطلق without تتطلب تحديد الموضع أو وضع المرجعية مثاليًا للتطبيقات where يكون الاحتفاظ بالوضع after انقطاع الطاقة critical. سواء كنت تطور محركات أداء عالي، أو تنشئ ضوابط ذراع human آلي دقيقة، أو تبني معدات تصوير احترافية، أو تنفذ ضوابط العمليات الصناعية، فإن مستشعر زاوية AS5600 المغناطيسي يقدم الدقة، والموثوقية، والميزات الاحترافية التي تتطلبها تطبيقات استشعار الوضع الزاوي الحديثة.

الميزات الرئيسية

دقة عالية 12-بت

احقق دقة زاوية استثنائية بـ 4,096 وضع في كل دورة (دقة 0.0879°) لقياس وضع من الدرجة الاحترافية.

استشعار مغناطيسي without تلامس

أزل التآكل الميكانيكي بتشغيل completely without تلامس باستخدام مغناطيس بسيط ممغنط قطريًا لعمر دوراني لانهائي.

واجهات إخراج مزدوجة

الوصول إلى كل من واجهة I2C الرقمية وخرج الجهد التناظري للتكامل المرن مع أنظمة المتحكم الدقيق المختلفة.

نطاق زاوي programmable

خصص نطاق القياس بمواضع بدء وإيقاف programmable لكل من تطبيقات الدوران الكامل والزاوية المحدودة.

تعويض تلقائي

حافظ على الدقة عبر الظروف مع تعويض مدمج لسوء محاذاة المغناطيس، وتغيرات درجة الحرارة، والاضطرابات المغناطيسية.

المواصفات الفنية

• آي سي المستشعر: AMS AS5600

• الدقة: 12-بت (4,096 وضع/دورة)

• الدقة: ±0.3° (نموذجي)

• واجهات الخرج: I2C + تناظري

• عنوان I2C: 0x36 (افتراضي)

• الخرج التناظري: 0-VCC proportional للزاوية

• جهد التشغيل: 3.3 فولت – 5 فولت تيار مستمر

• استهلاك التيار: 6.5 ملي أمبير نموذجي

• أقصى سرعة دوران: 10,000 دورة في الدقيقة

• نوع المغناطيس: ممغنط قطريًا (موصى به)

• الفجوة الهوائية: حتى 3 مم (حسب قوة المغناطيس)

• الواجهة: رأس 5 دبابيس (VCC, GND, OUT, SDA, SCL)

• الأبعاد: 20 مم × 20 مم × 2 مم

• درجة حرارة التشغيل: -40°C إلى +125°C

محتويات العلبة

• 1 × وحدة مستشعر زاوية AS5600 المغناطيسي
