Description

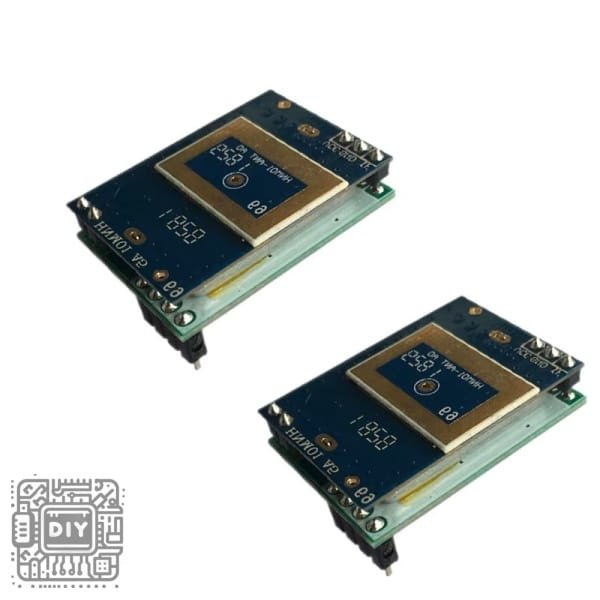

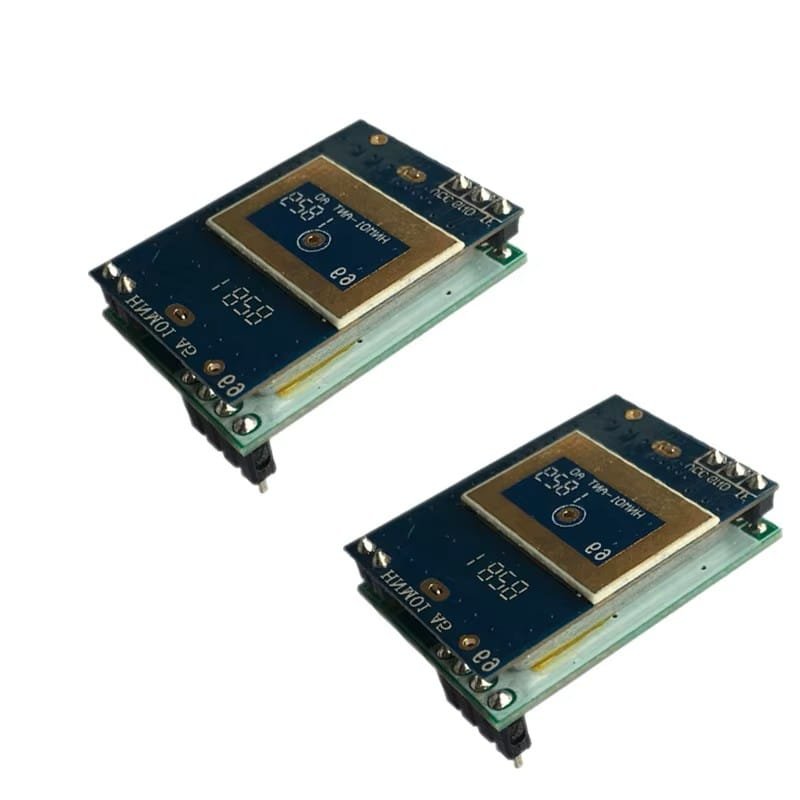

ANT03 Fast-Response Radar Sensor – 400ms Microwave Motion Detection Module

Product Description

Introducing the ANT03 Fast-Response Microwave Motion Sensor, a specialized Doppler radar module engineered for applications requiring ultra-fast detection response and rapid motion sensing capabilities. This advanced version of the popular ANT03 sensor features an exceptionally quick 400ms hold time, making it the ideal solution for time-critical applications where immediate response to movement is essential. Utilizing sophisticated 5.8GHz Doppler radar technology, this compact sensor detects motion by analyzing frequency shifts in reflected microwave signals, providing lightning-fast detection that outperforms traditional PIR sensors and standard radar modules. The sensor’s rapid response capability ensures near-instantaneous detection of movement, making it perfect for security systems, automatic doors, industrial automation, and any application where detection speed is critical to system performance.

The module’s innovative design incorporates advanced signal processing algorithms that enable it to detect both subtle and significant movements with remarkable speed while maintaining excellent reliability. Unlike conventional motion sensors that suffer from detection delays, the ANT03 with 400ms hold time provides immediate output activation when motion is detected, ensuring your system responds without perceptible lag. The sensor’s ability to detect motion through various non-metallic materials such as plastic, glass, and drywall, combined with its immunity to environmental factors like temperature changes and ambient light, makes it exceptionally versatile for both concealed and exposed installations. Its compact form factor allows for seamless integration into space-constrained designs while delivering professional-grade performance.

Engineered for maximum compatibility and ease of use, the ANT03 Fast-Response module operates on a wide voltage range of 3.3V to 20V DC and features a simple three-wire interface (VCC, GND, OUT) that connects effortlessly with popular microcontroller platforms including Arduino, ESP32, Raspberry Pi, and industrial control systems. The digital output provides a clean, stable signal that requires no additional processing, while the built-in voltage regulation ensures consistent performance even with fluctuating power sources. With ultra-low power consumption typically below 3mA, this sensor is ideal for battery-operated devices and energy-efficient applications where both speed and power efficiency are paramount.

Key Features

Ultra-Fast 400ms Response Time

Experience lightning-quick motion detection with specialized 400ms hold time, ensuring immediate response for time-critical applications and rapid-trigger systems.

Advanced 5.8GHz Doppler Radar

Utilize high-frequency microwave technology for reliable motion detection through non-metallic materials with exceptional speed and accuracy, unaffected by environmental conditions.

Compact High-Speed Design

Achieve professional-grade fast response in an ultra-compact form factor, perfect for space-constrained applications requiring rapid motion detection capabilities.

Low Power Consumption

Maintain high-speed operation with typical current draw below 3mA, ideal for battery-powered devices and energy-efficient rapid-response systems.

Simple Integration Interface

Connect easily with standard 3-wire configuration and wide voltage compatibility, featuring clean digital output for immediate microcontroller processing.

Technical Specifications

• Operating Voltage: 3.3V to 20V DC

• Output Signal: Digital (High/Low)

• Response Time: 400ms Hold Time

• Detection Range: Up to 5 meters

• Detection Angle: 100-120 degrees

• Operating Frequency: 5.8GHz Doppler Radar

• Operating Current: <3mA typical

• Output Duration: 400ms fixed hold time

• Board Dimensions: 20mm × 16mm × 6mm

• Operating Temperature: -30°C to +85°C

• Detection Through Materials: Plastic, Glass, Drywall

• Interface: 3-pin (VCC, GND, OUT)

• Antenna Type: Integrated microstrip antenna

Package Contents

• 1 × ANT03 Fast-Response Microwave Motion Sensor Module (400ms version)

مستشعر رادار ANT03 سريع الاستجابة – وحدة كشف حركة ميكروويف 400 مللي ثانية

وصف المنتج

تقديم مستشعر حركة ANT03 الميكروويف سريع الاستجابة، وحدة رادار دوبلر متخصصة مصممة للتطبيقات التي تتطلب استجابة كشف فائقة السرعة وقدرات استشعار حركة سريعة. تتميز هذه النسخة المتقدمة من المستشعر الشعبي ANT03 بزمة استجابة سريعة بشكل استثنائي تبلغ 400 مللي ثانية، مما يجعله الحل الأمثل للتطبيقات الحرجة زمنياً حيث يكون الاستجابة الفورية للحركة essential. باستخدام تكنولوجيا رادار دوبلر متطورة بتردد 5.8 جيجا هرتز، يكتشف هذا المستشعر المضغوط الحركة through تحليل تحولات التردد في إشارات الميكروويف المنعكسة، مما يوفر كشفًا سريعًا كالبرق يتفوق على مستشعرات PIR التقليدية ووحدات الرادار القياسية. تضمن قدرة الاستجابة السريعة للمستشعر الكشف شبه الفوري للحركة، مما يجعله مثاليًا لأنظمة الأمان، والأبواب الأوتوماتيكية، والأتمتة الصناعية، وأي تطبيق حيث تكون سرعة الكشف critical لأداء النظام.

يتضمن التصميم المبتكر للوحدة خوارزميات معالجة إشارات متقدمة تمكنه من اكتشاف كل من الحركات الدقيقة والكبيرة بسرعة remarkable مع الحفاظ على موثوقية excellent. على عكس مستشعرات الحركة التقليدية التي تعاني من تأخيرات في الكشف، يقدم ANT03 بزمن hold 400ms تفعيل output فوري عند اكتشاف الحركة، مما يضمن استجابة نظامك without تأخر ملحوظ. تجعل قدرة المستشعر على اكتشاف الحركة through various المواد غير المعدنية مثل البلاستيك والزجاج والحوائط الجافة، combined مع مناعته للعوامل البيئية مثل تغيرات درجة الحرارة والضوء المحيط، منه متعدد الاستخدامات بشكل استثنائي لكل من التركيبات المخفية والمكشوفة. يسمح شكله المضغوط بالتكامل السلس في التصاميم محدودة المساحة مع تقديم أداء من الدرجة الاحترافية.

مصمم لأقصى توافق وسهولة استخدام، تعمل وحدة ANT03 سريعة الاستجابة على نطاق جهد wide من 3.3 فولت إلى 20 فولت تيار مستمر وتتميز بواجهة بسيطة من ثلاثة أسلاك (VCC, GND, OUT) تتصل effortlessly مع منصات المتحكمات الدقيقة الشهيرة including Arduino و ESP32 و Raspberry Pi وأنظمة التحكم الصناعية. يوفر الإخراج الرقمي إشارة نظيفة مستقلة لا تتطلب معالجة إضافية، بينما يضمن تنظيم الجهد المدمج أداءً متسقًا even مع تقلبات مصادر الطاقة. مع استهلاك طاقة ultra-منخفض typically أقل من 3 ملي أمبير، يكون هذا المستشعر مثاليًا للأجهزة التي تعمل بالبطارية والتطبيقات الموفرة للطاقة حيث تكون كل من السرعة وكفاءة الطاقة paramount.

الميزات الرئيسية

زمن استجابة فائق السرعة 400 مللي ثانية

جرب كشف حركة سريع كالبرق مع زمن hold متخصص 400ms، يضمن استجابة فورية للتطبيقات الحرجة زمنياً وأنظمة التشغيل السريع.

رادار دوبلر متقدم 5.8 جيجا هرتز

استخدم تكنولوجيا ميكروويف عالية التردد لكشف حركة موثوق through المواد غير المعدنية بسرعة ودقة استثنائيتين، غير متأثر بالظروف البيئية.

تصميم مضغوط عالي السرعة

احصل على استجابة سريعة من الدرجة الاحترافية في شكل فائق الصغر، مثالي للتطبيقات محدودة المساحة التي تتطلب قدرات كشف حركة سريعة.

استهلاك طاقة منخفض

حافظ على تشغيل عالي السرعة مع سحب تيار نموذجي أقل من 3 ملي أمبير، مثالي للأجهزة التي تعمل بالبطارية وأنظمة الاستجابة السريعة الموفرة للطاقة.

واجهة تكامل بسيطة

اتصل بسهولة بتكوين 3 أسلاك قياسي وتوافق جهد wide، مع إخراج رقمي نظيف للمعالجة الفورية بالمتحكم الدقيق.

المواصفات الفنية

• جهد التشغيل: 3.3 فولت إلى 20 فولت تيار مستمر

• إشارة الخرج: رقمي (عالي/منخفض)

• زمن الاستجابة: 400ms زمن hold

• مدى الكشف: يصل إلى 5 أمتار

• زاوية الكشف: 100-120 درجة

• تردد التشغيل: رادار دوبلر 5.8 جيجا هرتز

• تيار التشغيل: <3 ملي أمبير نموذجي

• مدة الخرج: 400ms زمن hold ثابت

• أبعاد اللوحة: 20 مم × 16 مم × 6 مم

• درجة حرارة التشغيل: -30°C إلى +85°C

• الكشف through المواد: البلاستيك، الزجاج، الحوائط الجافة

• الواجهة: 3 دبابيس (VCC, GND, OUT)

• نوع الهوائي: هوائي شريطي ميكروي مدمج

محتويات العلبة

• 1 × وحدة مستشعر حركة ANT03 الميكروويف سريع الاستجابة (نسخة 400ms)
