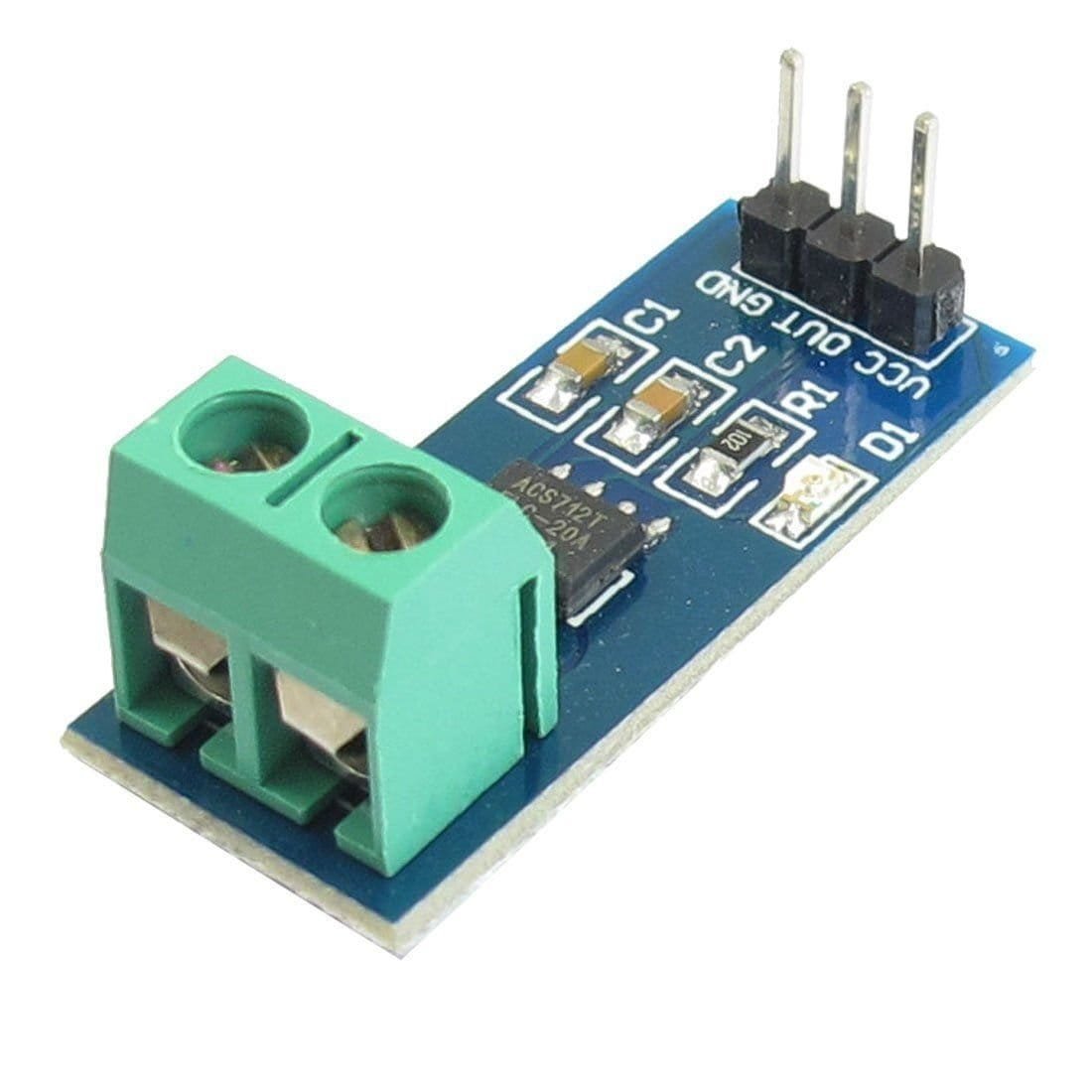

ACS712 Current Sensor Module 5A/20A/30A

Description

Product Description:

Add safe and isolated current sensing to your projects with the versatile ACS712 Hall Effect-Based Linear Current Sensor Module. This module utilizes the Allegro ACS712 IC to provide precise AC or DC current measurement without the need for direct electrical contact with the load circuit. Available in three key sensitivity ranges—5A, 20A, and 30A—this module caters to a wide array of applications, from small electronics to motor control and power monitoring. The sensor provides an analog voltage output that is proportional to the current flowing through the terminal, making it easy to read with any microcontroller’s ADC pin (like Arduino). With its built-in isolation, robust construction, and easy-to-use terminal blocks, the ACS712 module is the ideal solution for energy meters, over-current protection, and DIY electronics projects.

Key Features:

• Isolated Current Sensing: Hall-effect technology provides galvanic isolation between the current path and the measurement circuit, enhancing safety.

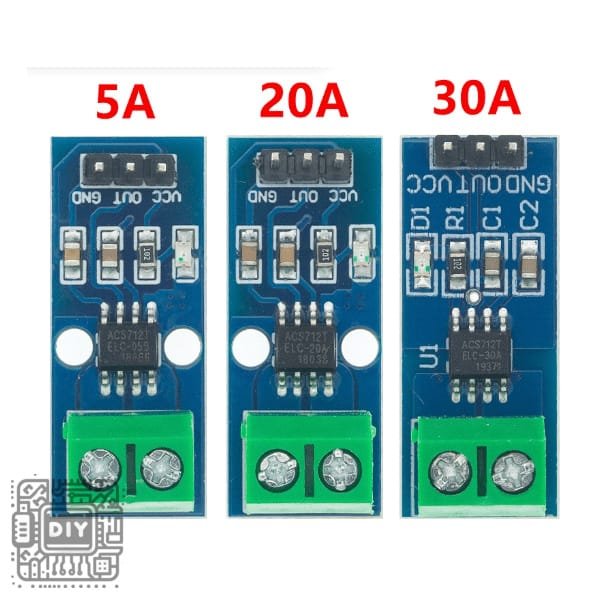

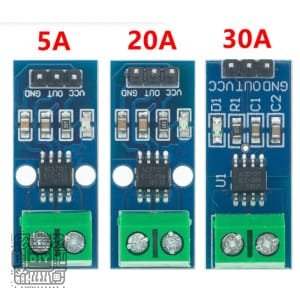

• Three Range Options: Choose from 5A, 20A, or 30A modules to match your specific current measurement needs.

• Analog Output: Provides an analog voltage output that is easy to interface with microcontrollers (Arduino, ESP32, Raspberry Pi, etc.).

• AC & DC Measurement: Capable of measuring both alternating (AC) and direct (DC) current with a single sensor.

• Low Noise & High Reliability: The Allegro ACS712 chip ensures stable and accurate readings with low internal conductor resistance.

• Easy Integration: Features screw terminals for easy and secure connection of power wires.

Specifications (Varies by Model):

• Sensor IC: Allegro ACS712

• Available Current Ratings: 5A, 20A, 30A

• Sensitivity (Typical):

  • ACS712-05A: 185 mV/A

  • ACS712-20A: 100 mV/A

  • ACS712-30A: 66 mV/A

• Operating Voltage: 4.5V – 5.5V DC

• Output Type: Analog Voltage

• Zero-Current Output (Vcc/2): ~2.5V @ 5V VCC

• Bandwidth: 80 kHz

• Isolation Voltage: 2.1 kV RMS

Package Content:

• 1 x ACS712 Current Sensor Module (Selected Amperage: 5A, 20A, or 30A)

Product Description (وصف المنتج):

أضف استشعار تيار آلاً ومعزولاً إلى مشاريعك مع وحدة استشعار التيار الخطي متعددة الاستخدامات والمعتمدة على تأثير هول ACS712. تستخدم هذه الوحدة شريحة Allegro ACS712 لتوفير قياس تيار متردد أو مستمر دقيق بدون الحاجة إلى اتصال كهربائي مباشر مع دائرة الحمل. متاحة بثلاث نطاقات حساسية رئيسية—5 أمبير، 20 أمبير، و 30 أمبير—تلبي هذه الوحدة مجموعة wide من التطبيقات، from الإلكترونيات الصغيرة إلى تحكم المحركات ومراقبة الطاقة. يوفر المستشعر خرج جهد تماثلي يتناسب مع التيار المتدفق عبر الطرفية، مما يجعله سهل القراءة مع أي pin ADC خاص بالمتحكم الدقيق (like Arduino). بعزلته المدمجة، وبنائه القوي، وكتله الطرفية سهلة الاستخدام، تعد وحدة ACS712 الحل المثالي for عدادات الطاقة، والحماية من التيار الزائد، ومشاريع إلكترونيات DIY.

Key Features (الميزات الرئيسية):

• استشعار تيار معزول: توفر تقنية تأثير هول عزل كلفاني between مسار التيار ودائرة القياس، مما يعزز السلامة.

• ثلاث خيارات نطاق: اختر from وحدات 5 أمبير، 20 أمبير، أو 30 أمبير لتتناسب مع احتياجات قياس التيار المحددة الخاصة بك.

• خرج تماثلي: يوفر خرج جهد تماثلي سهل الواجهة مع المتحكمات الدقيقة (Arduino، ESP32، Raspberry Pi، إلخ).

• قياس التيار المتردد والمستمر: قادر على قياس كل من التيار المتردد (AC) والمستمر (DC) بمستشعر واحد.

• ضجيج منخفض وموثوقية عالية: تضمن شريحة Allegro ACS712 قراءات مستقرة ودقيقة بمقاومة موصل داخلية منخفضة.

• تكامل سهل: يتميز بطرفيات براغي for التوصيل السهل والآمن لأسلاك الطاقة.

Specifications (يختلف حسب الموديل):

• شريحة المستشعر: Allegro ACS712

• تصنيفات التيار المتاحة: 5 أمبير، 20 أمبير، 30 أمبير

• الحساسية (نموذجي):

  • ACS712-05A: 185 ملي فولت/أمبير

  • ACS712-20A: 100 ملي فولت/أمبير

  • ACS712-30A: 66 ملي فولت/أمبير

• جهد التشغيل: 4.5 فولت – 5.5 فولت تيار مستمر

• نوع الخرج: جهد تماثلي

• خرج التيار صفر (Vcc/2): ~2.5 فولت @ 5 فولت VCC

• عرض النطاق الترددي: 80 كيلو هرتز

• جهد العزل: 2.1 كيلو فولت RMS

Package Content (محتويات العلبة):

• ١ × وحدة استشعار تيار ACS712 (الأمبير المحدد: 5 أمبير، 20 أمبير، أو 30 أمبير)
