Description

600W Power Inverter Module – DC 12V to AC 220V Power Board for Inverter

Build an efficient and reliable power conversion system with this 600W Power Inverter Circuit Board, a compact module designed specifically for converting 12V DC battery power into 220V AC household power. This inverter board is ideal for solar power systems, backup power stations, RVs, off-grid living, emergency power supplies, and DIY power projects where 220V AC output is required.

The inverter module is designed to generate a modified sine wave output, providing adequate power for running lights, fans, power tools, phone chargers, laptops, televisions, and small household appliances. While pure sine wave is recommended for sensitive electronics, this modified sine wave inverter offers a cost-effective solution for general-purpose applications. With a continuous output power rating of 600W and surge capacity for motor starting, this inverter board provides reliable power for a wide range of applications from a standard 12V battery.

The control board includes essential protection features such as low voltage shutdown, over-voltage protection, overload protection, short circuit protection, and over-temperature protection. The board features clearly marked input and output terminals for straightforward wiring, making it suitable for both DIY projects and professional installations.

Key Features

600W Continuous Power Output

Delivers 600 watts of continuous AC power from a 12V DC input, with surge capacity for starting motors and inductive loads. Sufficient for running lights, fans, TVs, laptops, phone chargers, power tools, and small kitchen appliances.

12V DC Input Design

Specifically designed for 12V battery systems, making it compatible with standard automotive batteries, deep-cycle marine batteries, solar battery banks, and RV house batteries.

220V AC Output

Provides 220V AC output at 50Hz, suitable for household appliances and electronics in regions with 220V/50Hz power standards (Europe, Asia, Africa, Australia, and many other countries).

High Conversion Efficiency

Achieves high conversion efficiency, minimizing power loss and heat generation, and maximizing battery runtime in off-grid applications.

Comprehensive Protection Features

Built-in protections include low voltage shutdown, over-voltage protection, overload protection, short circuit protection, and over-temperature protection.

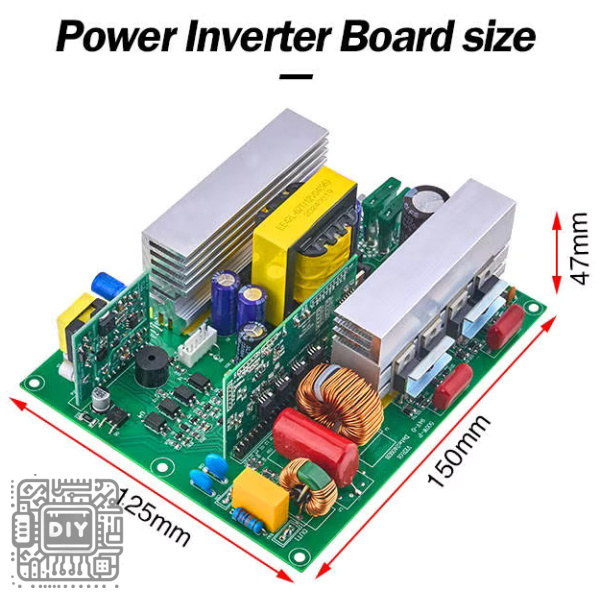

Compact PCB Design

The compact circuit board design allows for easy integration into custom enclosures, power stations, and DIY projects, saving valuable space in your installation.

Easy Terminal Connections

Clearly marked input (battery positive and negative) and output (AC live and neutral) screw terminals or solder pads for secure, straightforward wiring.

Specifications

Pin Configuration

Wiring Diagram

Basic Inverter Setup

12V Battery Bank -----> BAT+ (+)
                    -----> BAT- (-)

220V AC Load ----> AC OUT L (Live)
               ----> AC OUT N (Neutral)

Fuse and Cable Protection

12V Battery (+) ----> 80A ANL Fuse (as close to battery as possible) ----> BAT+ (Inverter)

Installation Guide

Step 1: Calculate Power Requirements

• Total load should not exceed 600W continuous

• For inductive loads (motors, pumps, compressors), account for 2-3x surge current

• Recommended battery capacity: 100Ah minimum for extended runtime

Step 2: Install Fuse Protection

• Use 80A ANL or Class-T fuse on positive battery cable

• Install fuse as close to battery terminal as possible (within 7 inches)

Step 3: Select Proper Cable Gauge

Step 4: Connect Battery

• Ensure inverter is turned OFF

• Connect negative battery cable to BAT- first

• Connect positive battery cable to BAT+ (through 80A fuse)

• Double-check polarity before connecting

Step 5: Connect AC Output

• Connect AC OUT L to appliance live wire

• Connect AC OUT N to appliance neutral wire

• Ensure proper insulation of AC connections

Step 6: Test Operation

• Turn on inverter using onboard switch (if present)

• Verify output voltage with multimeter

• Connect small test load before connecting full load

Battery Runtime Estimates

Estimates assume 85% inverter efficiency and 50% depth of discharge for battery longevity.

Common Applications

• Solar power systems for off-grid homes and cabins (220V regions)

• Backup power supply for emergency situations

• RV and campervan power conversion

• Boat and marine electrical systems

• Mobile workshop and job site power

• Remote monitoring station power

• DIY portable power stations using 12V batteries

• Small appliance power during outages

Important Safety Warnings

• High Voltage Hazard: The AC output (220V) can be lethal. Install in a secure location away from children and moisture

• Battery Safety: 12V batteries can deliver hundreds of amps. Use appropriate gauge cables and fuses to prevent fire

• Ventilation: Install in a well-ventilated area; the inverter generates heat during operation

• No Load Disconnect: Always disconnect battery power before working on wiring

• Cable Sizing: Undersized cables can overheat and cause fire; follow recommended gauge chart

• Professional Installation: If unsure about any aspect of installation, consult a qualified electrician

Package Contents

• 1 x 600W Power Inverter Circuit Board (12V DC to 220V AC)

• (Battery cables, fuses, and enclosure not included)

لوحة محول طاقة 600 واط – لوحة دائرة محول طاقة من 12V DC إلى 220V AC

ابنِ نظام تحويل طاقة فعال وموثوق باستخدام لوحة دائرة المحول 600 واط هذه، وهي وحدة مدمجة مصممة خصيصًا لتحويل طاقة بطارية 12V DC إلى طاقة منزلية 220V AC. هذه اللوحة مثالية لأنظمة الطاقة الشمسية ومحطات الطاقة الاحتياطية وعربات الترفيه والحياة خارج الشبكة وإمدادات الطاقة في حالات الطوارئ ومشاريع الطاقة DIY حيث يكون خرج 220V AC مطلوبًا.

تم تصميم وحدة المحول لتوليد خرج موجة جيبية معدلة، مما يوفر طاقة كافية لتشغيل الأضواء والمراوح والأدوات الكهربائية وشواحن الهواتف وأجهزة الكمبيوتر المحمولة وأجهزة التلفزيون والأجهزة المنزلية الصغيرة. مع تصنيف طاقة خرج مستمر 600 واط وقدرة تيار عالٍ لبدء تشغيل المحركات، توفر لوحة المحول هذه طاقة موثوقة لمجموعة واسعة من التطبيقات من بطارية 12V قياسية.

تتضمن لوحة التحكم ميزات حماية أساسية مثل الإغلاق عند انخفاض الجهد، وحماية الجهد الزائد، وحماية الحمل الزائد، وحماية الدائرة القصيرة، وحماية ارتفاع درجة الحرارة. تتميز اللوحة بأطراف إدخال وإخراج محددة بوضوح لأسلاك مباشرة، مما يجعلها مناسبة لكل من مشاريع DIY والتركيبات الاحترافية.

المميزات الرئيسية

قدرة خرج مستمر 600 واط

توفر 600 واط من طاقة التيار المتردد المستمرة من مدخل 12V DC، مع قدرة تيار عالٍ لبدء تشغيل المحركات والأحمال الحثية. تكفي لتشغيل الأضواء والمراوح وأجهزة التلفزيون وأجهزة الكمبيوتر المحمولة وشواحن الهواتف والأدوات الكهربائية.

تصميم لجهد دخل 12V

مصممة خصيصًا لأنظمة بطاريات 12V، مما يجعلها متوافقة مع بطاريات السيارات القياسية وبطاريات الدورة العميقة البحرية وبنوك بطاريات الطاقة الشمسية.

خرج 220V AC

توفر خرج 220V AC بتردد 50Hz، مناسب للأجهزة المنزلية والإلكترونيات في المناطق التي تستخدم معايير 220V/50Hz.

كفاءة تحويل عالية

تحقق كفاءة تحويل عالية، مما يقلل من فقدان الطاقة وتوليد الحرارة، ويزيد من عمر بطارية التطبيقات خارج الشبكة.

ميزات حماية شاملة

تشمل الحماية المدمجة الإغلاق عند انخفاض الجهد، وحماية الجهد الزائد، وحماية الحمل الزائد، وحماية الدائرة القصيرة، وحماية ارتفاع درجة الحرارة.

تصميم PCB مدمج

يسمح تصميم لوحة الدائرة المدمجة بسهولة التكامل في العلب المخصصة ومحطات الطاقة والمشاريع DIY.

توصيلات طرفية سهلة

أطراف لولبية أو وسادات لحام محددة بوضوح للإدخال والإخراج لأسلاك آمنة ومباشرة.

المواصفات الفنية

مخطط التوصيل

إعداد المحول الأساسي

بطارية 12V -----> BAT+ (موجب)
              -----> BAT- (سالب)

حمل 220V AC ----> AC OUT L (طور)
              ----> AC OUT N (محايد)

حماية الصمامات

بطارية 12V (+) ----> صمامة 80 أمبير ----> BAT+ (محول)

جدول مقياس الكابل الموصى به

تقدير وقت تشغيل البطارية

التطبيقات الشائعة

• أنظمة الطاقة الشمسية للمنازل خارج الشبكة (مناطق 220V)

• مصدر طاقة احتياطي لحالات الطوارئ

• تحويل طاقة عربات الترفيه والكامبرفان

• الأنظمة الكهربائية للقوارب

• محطات عمل متنقلة وطاقة مواقع العمل

• محطات طاقة محمولة DIY باستخدام بطاريات 12V

تحذيرات السلامة الهامة

• خطر الجهد العالي: خرج التيار المتردد 220V يمكن أن يكون مميتًا

• سلامة البطارية: استخدم كابلات وصمامات مناسبة لمنع الحريق

• التهوية: قم بالتركيب في منطقة جيدة التهوية

• أحجام الكابلات: الكابلات غير المناسبة قد تسبب حريقًا

محتويات العلبة

• 1 × لوحة دائرة محول طاقة 600 واط (12V DC إلى 220V AC)
