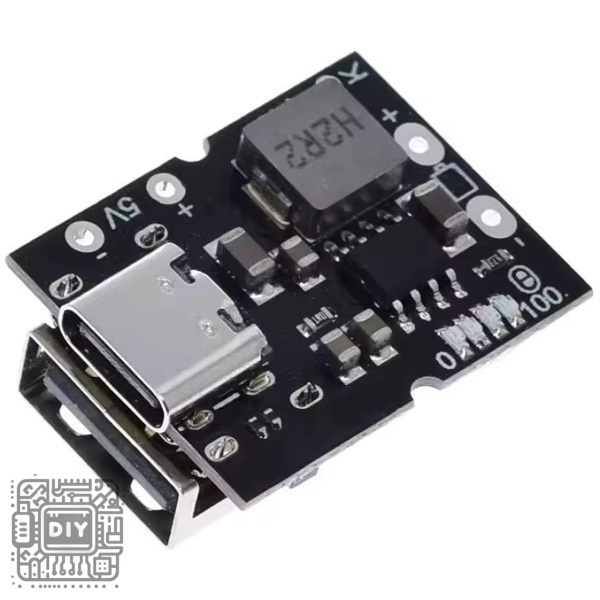

High-Precision 5V2A Charge-Discharge Integrated Module – Type-C Input Compatible with 4.2V Lithium Battery

Build a complete power management solution for your portable electronics projects with this High-Precision Charge-Discharge Integrated Module, a compact and efficient board that combines lithium battery charging and 5V boost output in a single unit. This module accepts 5V input via a modern USB Type-C connector, charges a single 4.2V lithium battery (18650, 14500, Li-Po, etc.) with up to 2A charging current, and provides a regulated 5V output capable of delivering up to 2A to power your Arduino, ESP32, Raspberry Pi Pico, or other 5V devices . This all-in-one design eliminates the need for separate charging and boost converter boards, saving space and simplifying wiring .

The module features high-precision charging and discharging control circuits, ensuring safe and efficient power management for your battery-powered projects. The charging circuit uses a dedicated lithium battery charger IC with constant current/constant voltage (CC/CV) charging profile, automatically terminating charging when the battery reaches 4.2V to prevent overcharging . The boost converter provides a stable 5V output even as the battery voltage drops, maintaining consistent power delivery to your devices throughout the discharge cycle .

Onboard LED indicators provide clear visual feedback for power input status, charging status, and battery full indication . The module includes protection features such as overcharge protection, over-discharge protection, short circuit protection, and reverse polarity protection on the battery input, ensuring safe operation in various conditions . With its compact size and simple wiring (battery positive/negative and 5V output), this integrated module is perfect for portable devices, DIY power banks, battery-powered IoT sensors, and any project requiring a reliable 5V power source from a lithium battery .

Key Features

Integrated Charge and Discharge

Combines a 4.2V lithium battery charger with a 5V boost converter in a single compact module, eliminating the need for separate charging and boost boards for portable projects .

USB Type-C Input

Accepts 5V power input via modern USB Type-C connector, compatible with USB phone chargers, power banks, computer USB ports, and solar USB chargers .

2A Charging Current

Supports up to 2A charging current for faster battery charging (actual current depends on input power source capability and battery type) .

5V 2A Boost Output

Provides a regulated 5V output capable of delivering up to 2A to power Arduino, ESP32, Raspberry Pi Pico, sensors, LEDs, and other 5V devices .

High-Precision Charging Control

Uses dedicated lithium battery charger IC with CC/CV charging profile for safe and accurate 4.2V termination voltage (±1% accuracy) .

Status LED Indicators

Onboard LEDs provide clear visual feedback for power input, charging in progress, and battery full indication .

Multiple Protection Features

Includes overcharge protection, over-discharge protection, short circuit protection, and reverse polarity protection on battery input for safe operation .

Automatic Load Detection

The boost output automatically enables when a load is connected and enters low-power standby when no load is detected, conserving battery power .

Low Quiescent Current

Draws minimal current when idle, preserving battery life for extended operation in portable applications .

Compact and Easy to Mount

Small form factor with mounting holes for easy integration into enclosures, portable devices, and DIY projects .

Specifications

Pin Configuration

*Note: The USB Type-C connector is the power input for charging. Do not connect external power to the 5V OUT terminals.*

Wiring Diagram

Basic Connection

USB Type-C Port -----> USB Charger (5V)
(Provides power for battery charging)

Battery (18650/Li-Po) -----> BAT+ (+)
                         -----> BAT- (-)

Load (Arduino/ESP32) -----> 5V OUT (+)
                         -----> GND (-)

Complete Portable System

┌─────────────────┐     ┌─────────────────────────┐     ┌─────────────────┐
│  USB Charger    │────▶│  Charge-Discharge       │────▶│  Load           │
│  (5V 2A)        │     │  Integrated Module      │     │  (Arduino/ESP32)│
└─────────────────┘     └─────────────────────────┘     └─────────────────┘
                                    │
                                    ▼
                         ┌─────────────────────┐
                         │  18650 Lithium      │
                         │  Battery (3.7V)     │
                         └─────────────────────┘

LED Status Indicators

Connection Instructions

Charging a Lithium Battery

1. Connect a 4.2V lithium battery (18650, Li-Po, etc.) to BAT+ and BAT- terminals (observe correct polarity)

2. Connect a 5V USB power source (phone charger, power bank, computer USB) to the USB Type-C port

3. The charging LED will illuminate to indicate charging in progress

4. When the battery reaches 4.2V, the Full LED will illuminate and charging will stop automatically

Powering a 5V Device

1. With a charged battery connected, the 5V output is automatically enabled

2. Connect your 5V device to the 5V OUT and GND terminals

3. The module will provide regulated 5V power up to 2A

4. When no load is detected, the module enters low-power standby to conserve battery

Common Applications

• Portable Arduino and ESP32 projects

• DIY power banks and portable chargers

• Battery-powered IoT sensors and data loggers

• Wearable electronics and portable gadgets

• Raspberry Pi Pico portable power supply

• LED lighting for portable applications

• Battery backup for small electronics

• Educational battery management projects

• Remote monitoring stations

Important Usage Notes

• Always observe correct polarity when connecting the battery (BAT+ to positive, BAT- to negative)

• Do not connect a power supply to the 5V OUT terminals; these are output only

• The charging current depends on the input power source capability; use a 5V 2A USB charger for full charging speed

• For batteries without built-in protection, ensure the module’s protection features are adequate for your battery type

• Do not exceed the maximum output current of 2A to prevent overheating or damage

• Allow adequate ventilation when charging at maximum current for extended periods

• The module is designed for single-cell 4.2V lithium batteries only; do not use with higher voltage battery packs

Package Contents

• 1 x High-Precision 5V2A Charge-Discharge Integrated Module (Type-C Input)
