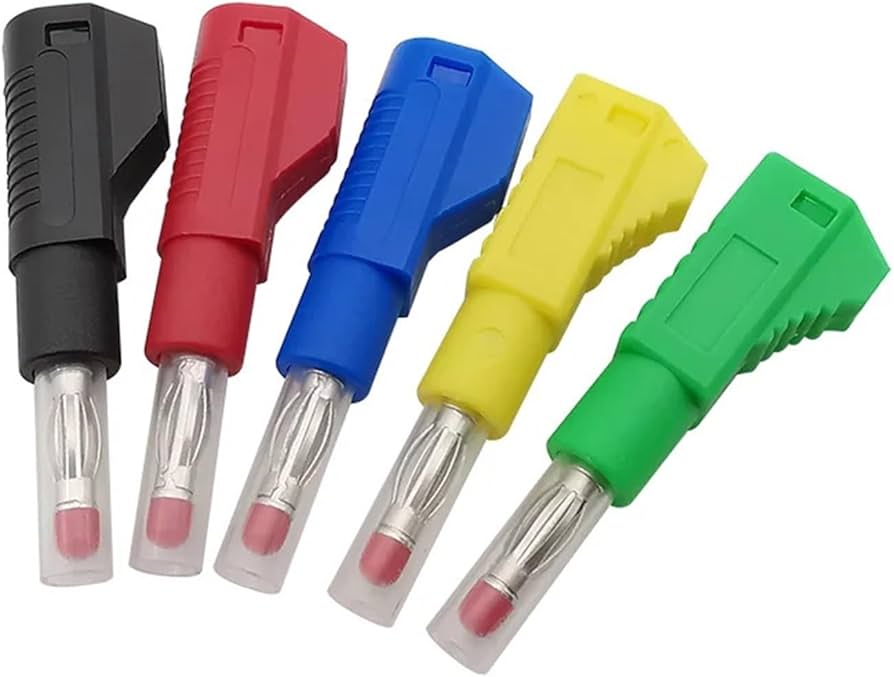

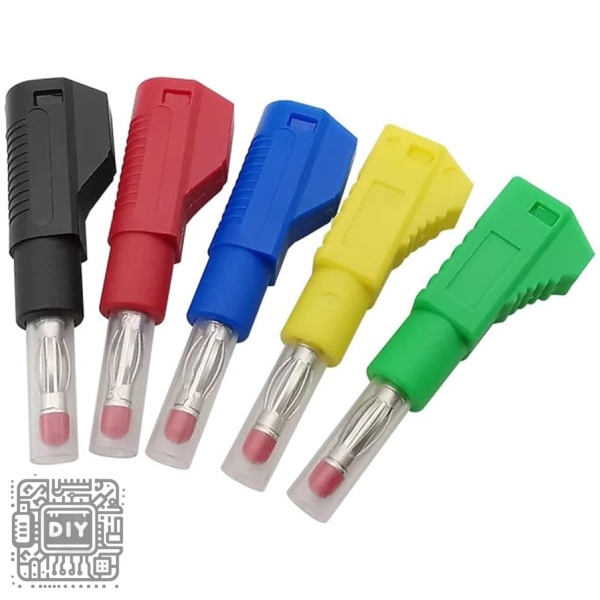

4mm Safety Banana Plug with Retractable Transparent Sheath – Stackable and Extendable Pure Copper High Voltage Lantern Plug

Create secure and reliable test connections for your electronic and electrical measurement setups with this 4mm Safety Banana Plug, featuring a retractable transparent sheath and stackable design. This high-quality lantern plug is manufactured from pure copper with a protective metal jacket, ensuring excellent conductivity and durability for professional testing environments such as laboratories, workshops, educational institutions, and field service applications.

The retractable transparent sheath provides an added layer of safety by covering the metal banana plug tip when not in use, reducing the risk of accidental shorts and protecting the connector during storage. When extended, the sheath retracts to expose the plug for connection to standard 4mm binding posts, banana jacks, and similar laboratory equipment. The stackable design features an additional banana jack on the rear of the plug, allowing you to connect multiple plugs in series to a single test point, effectively creating a multi-point connection without the need for additional adapters or splitters.

Key Features

Safety Retractable Sheath

Features a transparent PVC sheath that retracts to expose the banana plug tip for connection and extends back to cover the tip when not in use, preventing accidental shorts and protecting the connector during storage.

Stackable Design

The plug includes a 4mm banana jack on the rear, allowing multiple plugs to be stacked together, creating a multi-point test connection from a single binding post without additional adapters.

Extendable Construction

The spring-loaded pin design allows the plug to extend slightly, ensuring a secure and tight fit in banana jacks and binding posts, preventing accidental disconnection during testing.

Pure Copper Construction

Manufactured from high-quality pure copper with a metal jacket, providing excellent electrical conductivity, low contact resistance, and reliable signal transmission for accurate measurements.

High Voltage Rating

Rated for high voltage applications, making these plugs suitable for use with multimeters, bench power supplies, function generators, oscilloscopes, and other laboratory test equipment.

Transparent Sheath for Easy Inspection

The transparent protective sheath allows for visual inspection of the connection and the condition of the metal plug without removing the sheath, simplifying maintenance and safety checks.

Standard 4mm Banana Plug Interface

Compatible with all standard 4mm banana jacks, binding posts, and test leads commonly used on multimeters, power supplies, and electronic test equipment worldwide.

Secure and Reliable Connection

The combination of the spring-loaded extendable tip and high-quality materials ensures a tight, low-impedance connection that resists loosening from vibration or movement during testing.

Specifications

Pin Configuration

Wiring Diagram

Single Plug Connection

Test Lead Wire -----> Solder/Screw Terminal (on plug rear) -----> 4mm Banana Plug (Male) -----> Binding Post (on DUT)

Stacked Multi-Plug Connection

Binding Post (on DUT) ----> Plug 1 (Male) ----> Stacked Plug 2 (into Jack of Plug 1) ----> Stacked Plug 3 (into Jack of Plug 2)

Stacking Configuration Example

The stackable design allows you to connect multiple test leads to a single point on your device under test:

Single Binding Post on Power Supply
         │
         ▼
    ┌─────────┐
    │ Plug 1  │ (Positive Lead to Channel 1)
    └────┬────┘
         │ (Jack on rear)
         ▼
    ┌─────────┐
    │ Plug 2  │ (Positive Lead to Channel 2)
    └────┬────┘
         │ (Jack on rear)
         ▼
    ┌─────────┐
    │ Plug 3  │ (Positive Lead to Channel 3)
    └─────────┘

How to Use

Connecting to a Binding Post

1. Slide the transparent sheath back to expose the banana plug tip

2. Insert the plug into the 4mm binding post or banana jack

3. The spring-loaded tip will compress for a secure fit

4. Release the sheath or leave it retracted as preferred

Disconnecting

1. Gently pull the plug straight out of the binding post

2. Slide the transparent sheath forward to cover the tip for safety during storage

Stacking Multiple Plugs

1. Connect the first plug to the binding post as described above

2. Insert the second plug into the rear banana jack of the first plug

3. Repeat for additional plugs as needed

Common Applications

• Multimeter test leads and probes

• Bench power supply output connections

• Oscilloscope probe connections

• Function generator outputs

• Laboratory breadboard power distribution

• Educational electronics lab equipment

• Audio equipment test connections

• Battery testing and measurement

• Educational training kits

• DIY electronic test fixtures

Advantages Over Standard Banana Plugs

• Safety: Retractable sheath prevents accidental shorts when plugs are not in use

• Stackability: Connect multiple test leads to a single point without adapters

• Secure Fit: Spring-loaded tip ensures tight connection that won’t vibrate loose

• Durability: Pure copper construction with metal jacket withstands repeated use

• Versatility: Compatible with all standard 4mm banana jacks and binding posts

Important Usage Notes

• Always slide the sheath forward to cover the tip when plugs are not connected to prevent accidental shorts

• Do not exceed the current or voltage rating of the plug

• Inspect the plug for damage before each use; replace if the sheath is cracked or the metal tip is deformed

• Use with matching 4mm banana jacks or binding posts only

• For high-energy test applications, ensure proper safety procedures are followed

Package Contents

• 1 x 4mm Safety Banana Plug with Retractable Transparent Sheath (Stackable)

• (Color selection available: Red, Black, or other colors depending on variant)

(Note: Multiple units may be purchased for complete test lead sets. Soldering or crimping to test lead wire required for use.)
