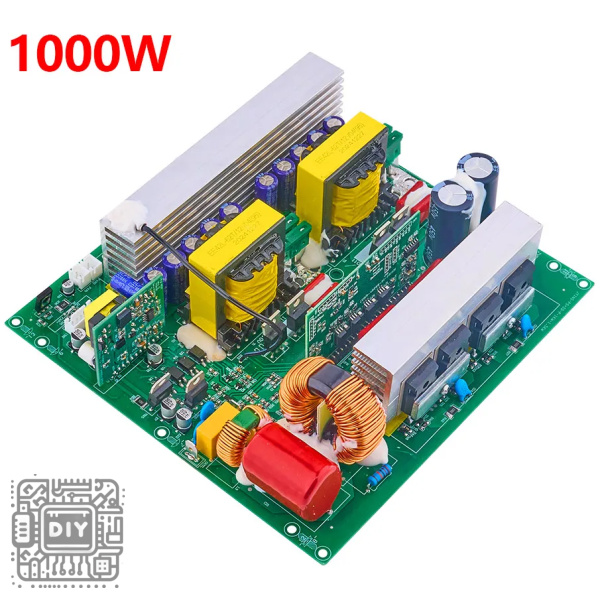

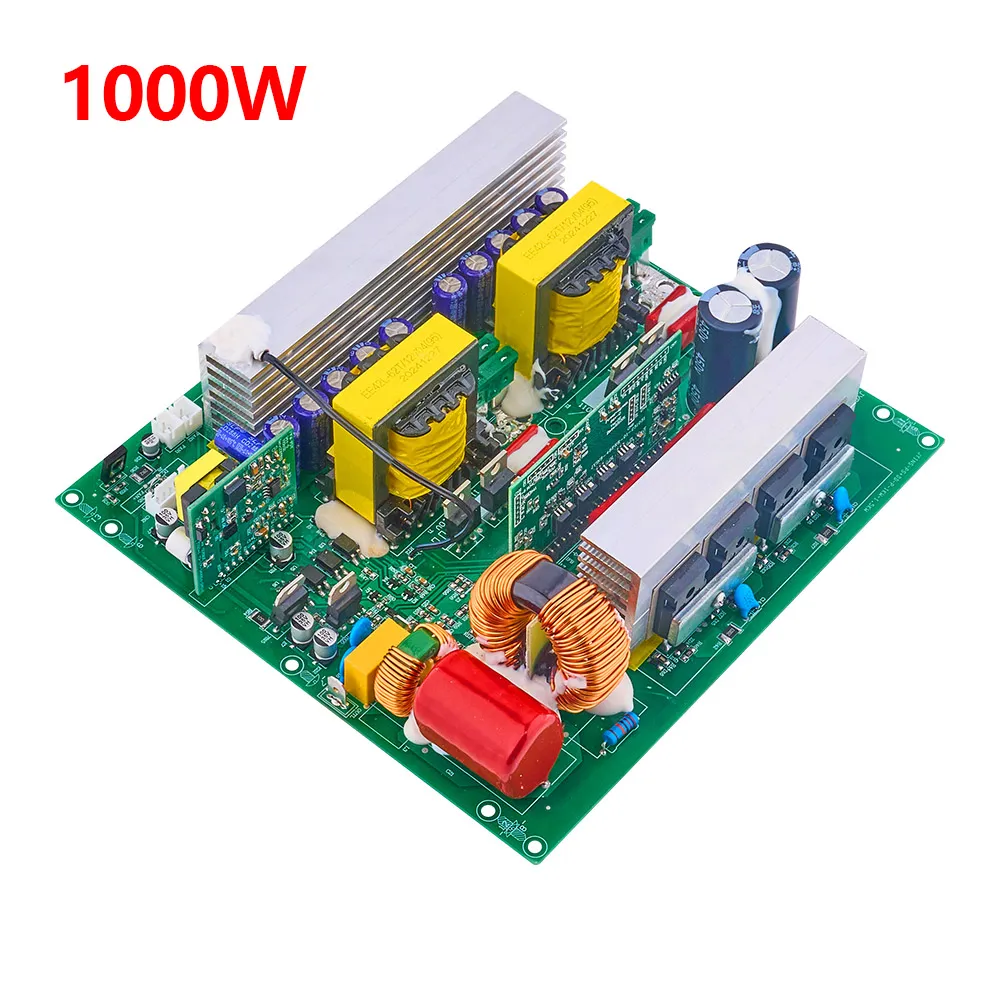

1000W Power Inverter Module – Pure Sine Wave Inverter Control Board for 12V DC to AC Conversion

Build a powerful and efficient DC to AC power conversion system with this 1000W Power Inverter Control Board, a high-performance module designed specifically for converting 12V DC battery power into stable AC power suitable for running household appliances, power tools, and electronic devices. This inverter board is ideal for solar power systems, backup power stations, RVs, marine applications, off-grid living, emergency power supplies, and automotive use.

The inverter module utilizes advanced switching technology to generate a pure sine wave output, delivering clean, stable AC power that is compatible with sensitive electronics such as computers, medical devices, and audio equipment. Unlike modified sine wave inverters that can cause buzzing or overheating in certain devices, this pure sine wave design ensures your equipment runs smoothly and efficiently. With a continuous output power rating of 1000W and surge capacity for motor starting, this inverter board provides reliable power for a wide range of applications from a standard 12V battery bank.

The control board includes essential protection features such as input reverse polarity protection, low voltage shutdown, over-voltage protection, overload protection, short circuit protection, and over-temperature protection with automatic fan cooling. The board is designed for easy integration with 12V battery banks and AC output wiring, making it suitable for both DIY projects and professional installations.

Key Features

1000W Continuous Power Output

Delivers 1000 watts of continuous pure sine wave AC power from a 12V DC input, with surge capacity for starting motors and inductive loads. Sufficient for running TVs, computers, refrigerators, fans, lights, power tools, and small kitchen appliances.

Pure Sine Wave Output

Generates a clean, stable pure sine wave that matches the quality of grid power, ensuring compatibility with all AC-powered devices including sensitive electronics with switching power supplies.

12V DC Input Design

Specifically designed for 12V battery systems, making it compatible with standard automotive batteries, deep-cycle marine batteries, solar battery banks, and RV house batteries.

High Conversion Efficiency

Achieves up to 90% conversion efficiency, minimizing power loss and heat generation, and maximizing battery runtime in off-grid applications.

Comprehensive Protection Features

Built-in protections include reverse polarity protection (external fuse required), low voltage shutdown (10.5V), over-voltage protection (15.5V), overload protection, short circuit protection, and over-temperature protection with automatic fan control.

Automatic Cooling Fan

Onboard temperature-controlled cooling fan activates automatically when internal temperature rises, ensuring reliable operation during extended use.

Remote Control Capability

Features remote control terminals that allow you to turn the inverter on and off from a remote location using a simple switch (remote switch not included).

Easy Terminal Connections

Clearly marked input (battery positive and negative) and output (AC live, neutral, and ground) screw terminals for secure, straightforward wiring.

Specifications

Pin Configuration

Wiring Diagram

Basic Inverter Setup

12V Battery Bank (12V) ----> BAT+ (+)
                         -----> BAT- (-)

AC Load (Appliance) ----> AC-L (Live)
                      ----> AC-N (Neutral)
                      ----> AC-GND (Ground)

Fuse and Cable Protection

12V Battery (+) ----> 150A ANL Fuse (as close to battery as possible) ----> BAT+ (Inverter)

Installation Guide

Step 1: Calculate Power Requirements

• Total load should not exceed 1000W continuous

• For inductive loads (motors, pumps, compressors), account for 2-3x surge current

• Recommended battery capacity: 200Ah minimum for extended runtime

Step 2: Install Fuse Protection

• Use 150A ANL or Class-T fuse on positive battery cable

• Install fuse as close to battery terminal as possible (within 7 inches)

Step 3: Select Proper Cable Gauge

Step 4: Connect Battery

• Ensure inverter is turned OFF

• Connect negative battery cable to BAT- first

• Connect positive battery cable to BAT+ (through fuse)

• Double-check polarity before connecting

Step 5: Connect AC Output

• Connect AC-L to appliance live/hot wire

• Connect AC-N to appliance neutral wire

• Connect AC-GND to earth ground for safety

Step 6: Test Operation

• Turn on inverter using onboard switch or remote control

• Verify output voltage with multimeter

• Connect small test load before connecting full load

Battery Runtime Estimates

Estimates assume 90% inverter efficiency and 50% depth of discharge for battery longevity.

Common Applications

• Solar power systems for off-grid homes and cabins

• Backup power supply for emergency situations (12V battery system)

• RV and campervan power conversion

• Boat and marine electrical systems

• Mobile workshop and job site power

• Automotive emergency power

• Remote monitoring station power

• DIY portable power stations using 12V batteries

Important Safety Warnings

• High Voltage Hazard: The AC output (110V or 220V) can be lethal. Install in a secure location away from children and moisture

• Battery Safety: 12V batteries can deliver hundreds of amps. Use appropriate gauge cables and fuses to prevent fire

• Ventilation: Install in a well-ventilated area; the inverter generates heat during operation

• No Load Disconnect: Always disconnect battery power before working on wiring

• Cable Sizing: Undersized cables can overheat and cause fire; follow recommended gauge chart

• Professional Installation: If unsure about any aspect of installation, consult a qualified electrician

Package Contents

• 1 x 1000W Pure Sine Wave Inverter Control Board (12V DC to AC)

• (Battery cables, fuses, and remote switch not included)
