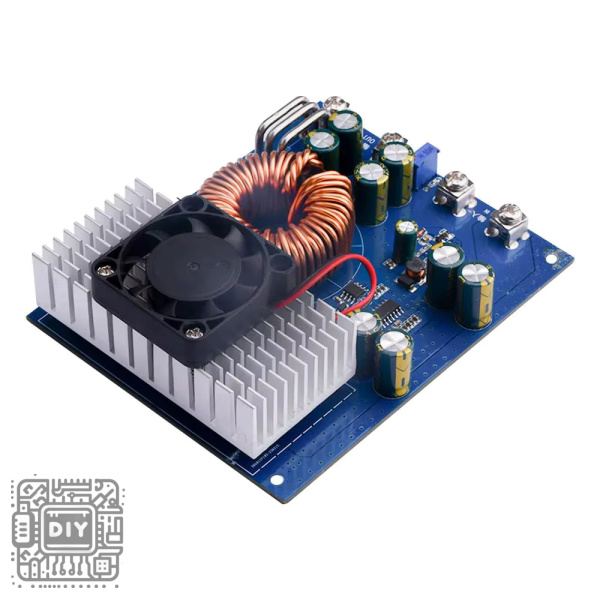

1000W 50A High-Power DC-DC Buck Converter Module – Adjustable Step Down Voltage Regulator (25-90V to 2.5-50V)

Master high-power, high-current DC power conversion with the industrial-grade 1000W 50A DC-DC Buck Converter Module. Engineered for the most demanding applications, this robust module efficiently steps down a wide input voltage range of 25V to 90V DC to a precisely adjustable output of 2.5V to 50V DC, delivering up to a massive 50 amps of continuous current.

Built around a high-efficiency switching topology and equipped with a substantial heatsink and a 12V cooling fan, it is designed to dissipate heat effectively under full load, ensuring stable and reliable operation. Featuring both Constant Current (CC) and Constant Voltage (CV) modes, it is the ultimate power supply for high-power LED arrays, electric vehicle charging, industrial motor testing, and laboratory bench power supplies.

With comprehensive protection features and heavy-duty screw terminals, this converter is the professional’s choice for reliable, adjustable, and high-density power delivery.

Key Features & Benefits

Massive 1000W Power Handling

Capable of delivering up to 1000 watts of continuous output power with a peak current of 50A, making it suitable for driving high-power loads like industrial LEDs, DC motors, and large battery charging systems.

Wide Input & Adjustable Output Range

Accepts a broad input voltage (25V-90V), ideal for systems like solar arrays, electric vehicle batteries, or industrial power buses. The output is finely adjustable from 2.5V to 50V, covering most common DC voltage requirements.

Dual-Mode CC/CV Operation

Intelligently functions as both a Constant Current source (for LED driving or battery charging) and a Constant Voltage source (for general power supply). Automatically switches between modes based on load conditions.

Industrial-Grade Thermal Management

Incorporates a large, finned aluminum heatsink coupled with a powerful 12V DC cooling fan. This active cooling system ensures the module operates within safe temperatures even at maximum rated power for extended periods.

Comprehensive Protection Suite

Includes built-in safeguards such as Input Reverse Polarity Protection, Output Over-Current Protection, Over-Temperature Protection, and Output Short-Circuit Protection to ensure the safety of both the module and your connected equipment.

Technical Specifications

Electrical Specifications

• Topology: Non-isolated Synchronous Buck (Step-Down)

• Input Voltage: DC 25V – 90V

• Output Voltage: DC 2.5V – 50V (Adjustable)

• Output Current: 0 – 50A (Adjustable Current Limit)

• Maximum Output Power: 1000W Continuous

• Conversion Efficiency: Up to 96% (Typical)

• Switching Frequency: 40KHz (Typical)

Control & Protection

• Control Modes: Constant Current (CC) & Constant Voltage (CV)

• Adjustments: Multi-turn potentiometers for Voltage (V-ADJ) and Current (I-ADJ)

• Protections: Input Reverse Polarity, Output Over-Current, Over-Temperature, Short-Circuit

• Cooling: Large Aluminum Heatsink + 12V DC Cooling Fan

Physical & Indicators

• Dimensions: Approximately 180mm x 105mm x 60mm (with heatsink & fan)

• Indicators: LED display for output voltage and current (on some models), Power/Status LEDs

• Connections: Heavy-duty screw terminals for Input (IN+/IN-) and Output (OUT+/OUT-)

Package Contents

• 1 x 1000W 50A DC-DC Buck Converter Module (with heatsink & fan)

وحدة محول خفض تيار مستمر/تيار مستمر عالي الطاقة 1000 وات 50 أمبير – منظم جهد خفض قابل للتعديل (من 25-90 فولت إلى 2.5-50 فولت)

أتقن تحويل طاقة تيار مستمر عالي الطاقة والتيار العالي مع وحدة محول خفض تيار مستمر/تيار مستمر الصناعية 1000 وات 50 أمبير. مصممة للتطبيقات الأكثر تطلبًا، تقوم هذه الوحدة القوية بخفض نطاق جهد دخل واسع من 25 إلى 90 فولت تيار مستمر بكفاءة إلى خرج قابل للتعديل بدقة من 2.5 إلى 50 فولت تيار مستمر، مما يقدم حتى 50 أمبير ضخم من التيار المستمر. مبنية على هيكلية تبديل عالية الكفاءة ومجهزة بمشتت حراري كبير ومروحة تبريد 12 فولت، صممت لتبديد الحرارة بفعالية تحت الحمل الكامل، مما يضمن تشغيلاً مستقرًا وموثوقًا. مع ميزتي وضعي التيار الثابت (CC) والجهد الثابت (CV)، هي مزود الطاقة المثالي لمصفوفات LED عالية الطاقة، وشحن المركبات الكهربائية، واختبار المحركات الصناعية، ومزودات طاقة مقاعد المختبر. مع ميزات حماية شاملة ومحطات طرفية براغي ثقيلة، يعد هذا المحول خيار المحترفين لتسليم طاقة موثوق، قابل للتعديل، وعالي الكثافة.

الميزات والفوائد الرئيسية

معالجة طاقة ضخمة 1000 وات

قادرة على تقديم حتى 1000 واط من طاقة الخرج المستمرة بتيار ذروة 50 أمبير، مما يجعلها مناسبة لقيادة أحمال عالية الطاقة مثل مصابيح LED الصناعية، ومحركات التيار المستمر، وأنظمة شحن بطاريات كبيرة.

نطاق دخل وخرج قابل للتعديل واسع

تقبل جهد دخل واسع (25-90 فولت)، مثالي لأنظمة مثل مجموعات الطاقة الشمسية، أو بطاريات المركبات الكهربائية، أو حافلات الطاقة الصناعية. الخرج قابل للضبط بدقة من 2.5 إلى 50 فولت، مما يغطي معظم متطلبات جهد تيار مستمر الشائعة.

تشغيل ثنائي الوضع CC/CV

تعمل بذكاء كمصدر للتيار الثابت (لسائق LED أو شحن البطاريات) والجهد الثابت (لمزود الطاقة العام). تتبدل تلقائيًا بين الأوضاع بناءً على ظروف الحمل.

إدارة حرارية من المستوى الصناعي

تدمج مشتت حراري من الألومنيوم كبير ذو زعانف مقترن بمروحة تبريد قوية 12 فولت تيار مستمر. يضمن نظام التبريد النشط هذا عمل الوحدة ضمن درجات حرارة آمنة حتى عند الطاقة القصوى المصنفة لفترات طويلة.

مجموعة حماية شاملة

تتضمن ضوابط حماية مدمجة مثل حماية عكس قطبية الدخل، وحماية تيار زائد على الخرج، وحماية من الحرارة الزائدة، وحماية من الدائرة القصيرة لضمان سلامة كل من الوحدة والمعدات المتصلة.

المواصفات الفنية

المواصفات الكهربائية

• الهيكلية: خفض غير معزول متزامن

• جهد الدخل: تيار مستمر 25 فولت – 90 فولت

• جهد الخرج: تيار مستمر 2.5 فولت – 50 فولت (قابل للتعديل)

• تيار الخرج: 0 – 50 أمبير (حد تيار قابل للتعديل)

• أقصى قدرة خرج: 1000 واط مستمر

• كفاءة التحويل: حتى 96% (نموذجي)

• تردد التبديل: 40 كيلو هرتز (نموذجي)

التحكم والحماية

• أوضاع التحكم: تيار ثابت (CC) وجهد ثابت (CV)

• عمليات الضبط: مقاييس جهد متعددة اللفات للجهد (V-ADJ) والتيار (I-ADJ)

• أنظمة الحماية: عكس قطبية الدخل، تيار زائد على الخرج، حرارة زائدة، دائرة قصيرة

• التبريد: مشتت حراري ألومنيوم كبير + مروحة تبريد 12 فولت تيار مستمر

الخصائص الفيزيائية والمؤشرات

• الأبعاد: تقريبًا 180 مم × 105 مم × 60 مم (مع المشتت الحراري والمروحة)

• المؤشرات: عرض LED لجهد الخرج والتيار (على بعض الموديلات)، مؤشرات LED للطاقة/الحالة

• التوصيلات: محطات طرفية براغي ثقيلة للدخل (IN+/IN-) والخرج (OUT+/OUT-)

محتويات العلبة

• 1 × وحدة محول خفض تيار مستمر/تيار مستمر 1000 وات 50 أمبير (مع المشتت الحراري والمروحة)
