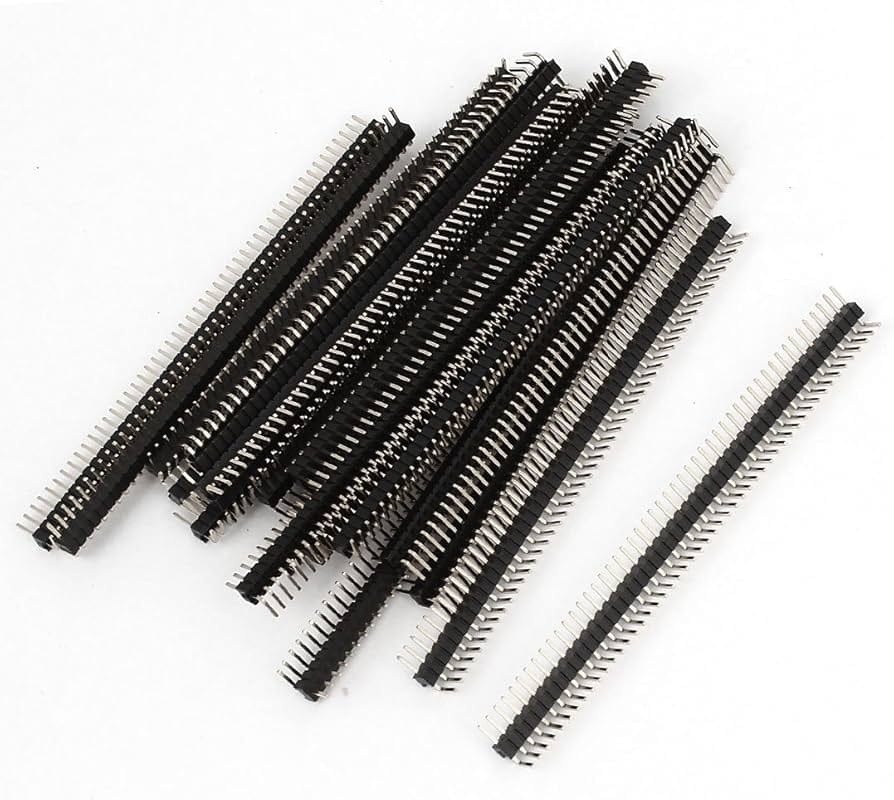

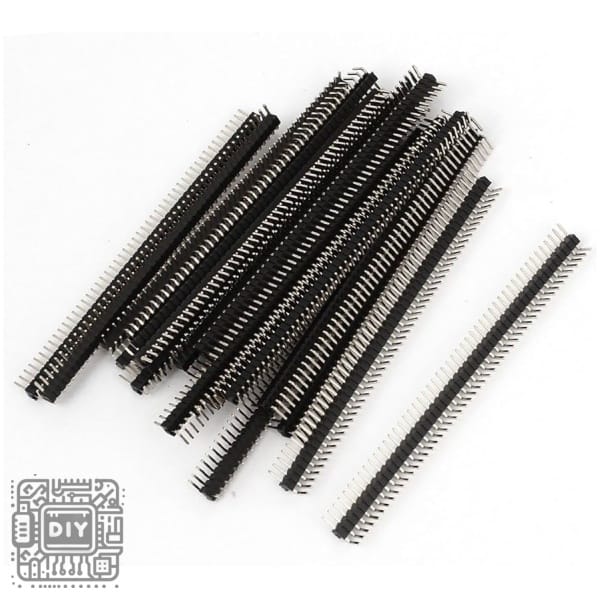

YZ 1.27mm Pitch 1×50 Pin Single Row Right Angle Gold Plating Pin Header Connector

Create high-density board-to-board connections in your compact electronic projects with this YZ 1.27mm Pitch 1×50 Pin Single Row Right Angle Pin Header Connector. This precision-engineered connector features 50 pins in a single row with a fine 1.27mm pitch, designed for through-hole mounting on printed circuit boards where space is at a premium.

The right angle orientation allows for perpendicular board connections, making it ideal for mezzanine stacking, expansion cards, and compact modular designs. Each pin is constructed from high-quality copper alloy with gold plating, ensuring excellent conductivity, corrosion resistance, and reliable signal integrity over repeated mating cycles.

The insulator body is made from durable PBT material with a UL94V-0 flammability rating for safety in electronic applications. Whether you’re designing industrial control systems, communication equipment, or advanced DIY electronics projects, this YZ precision pin header provides the high-density interconnect solution you need for professional results.

Key Features

Fine 1.27mm Pitch for High-Density Applications

Features a compact 1.27mm pin spacing, allowing for dense signal routing in space-constrained PCB designs. This fine pitch is ideal for modern electronics where board real estate is limited but multiple connections are required.

50 Pins in Single Row Configuration

Provides 50 individual pins in a single row, offering ample connections for complex projects including data buses, parallel interfaces, and expansion ports. The single row layout simplifies PCB routing while maintaining high pin count.

Right Angle Orientation for Space Efficiency

The 90-degree bent pins allow for parallel board mounting or right-angle connections to mezzanine cards, optimizing space utilization in enclosures and enabling creative PCB stacking arrangements.

Gold-Plated Contacts for Superior Conductivity

Each pin features gold plating over copper alloy, providing excellent electrical conductivity, low contact resistance, and superior corrosion resistance. Gold ensures reliable signal transmission even in challenging environmental conditions.

Through-Hole Mounting for Mechanical Strength

Designed for through-hole PCB mounting, creating strong mechanical bonds that withstand vibration, shock, and repeated mating cycles. The robust construction ensures long-term reliability in demanding applications.

High-Quality Insulator Material

The connector body is molded from PBT (Polybutylene Terephthalate) or similar high-temperature plastic, offering excellent dimensional stability, electrical insulation, and resistance to soldering heat.

UL94V-0 Flame Retardant Rating

Manufactured with materials that meet UL94V-0 flammability standards, ensuring safety compliance for electronic equipment and reducing fire risk in final products.

Wide Application Compatibility

Suitable for industrial controls, telecommunications equipment, test instruments, computer peripherals, and any application requiring high-density board-to-board connections.

Specifications

• Brand: YZ

• Connector Type: Pin Header

• Pin Configuration: 1 x 50 Pin (Single Row)

• Pin Pitch: 1.27mm

• Orientation: Right Angle

• Mounting Type: Through-Hole

• Contact Material: Copper Alloy (Brass or Phosphor Bronze)

• Contact Plating: Gold

• Insulator Material: PBT (UL94V-0)

• Current Rating: 1A per pin typical

• Voltage Rating: 250V

• Operating Temperature: -40°C to +105°C (typical)

• Termination: Solder

• Gender: Male Pin

• Packaging: Bulk / Strip packaging

Common Applications

• Industrial control systems

• Telecommunications equipment

• Test and measurement instruments

• Computer peripherals and expansion cards

• Mezzanine board connections

• Data acquisition systems

• Embedded system development

• DIY electronics projects

• Prototyping and development boards

Package Contents

• 1 x YZ 1.27mm Pitch 1×50 Pin Single Row Right Angle Pin Header Connector

---
