Description

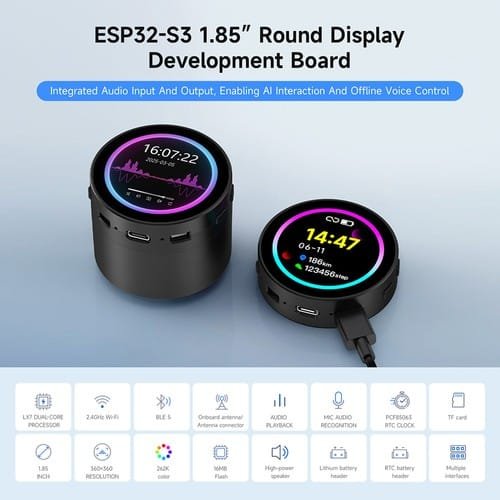

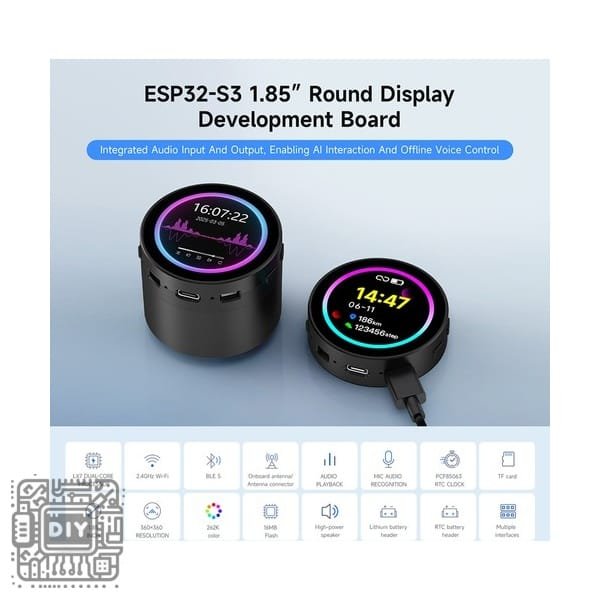

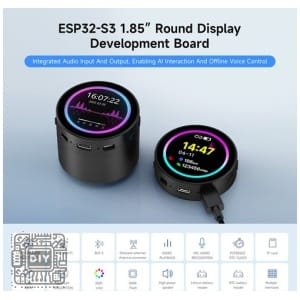

Waveshare ESP32-S3-Touch-LCD-1.85C-BOX Round LCD Development Board

Build the next generation of smart interactive devices with the Waveshare ESP32-S3-Touch-LCD-1.85C-BOX, a comprehensive all-in-one development board. This innovative platform combines a powerful ESP32-S3 dual-core processor with a stunning 1.85-inch circular capacitive touch LCD (360×360 resolution) in a compact, stylish enclosure.

Engineered for AI-driven IoT projects, smart speakers, wearable tech, and advanced control panels, it offers robust wireless connectivity with 2.4GHz Wi-Fi and Bluetooth 5.0 (BLE), coupled with ample memory and a rich set of built-in peripherals.

Out-of-the-box, it supports AI speech recognition, audio playback, and graphical UI development, providing an exceptional foundation for creating sophisticated, standalone smart devices without complex external wiring.

Key Features

Powerful ESP32-S3 Dual-Core Processor

Powered by the ESP32-S3, featuring a dual-core Xtensa LX7 CPU running at up to 240MHz, 512KB SRAM, 384KB ROM, 16MB Flash, and 8MB PSRAM for handling complex applications, AI algorithms, and smooth graphics.

Stunning Round Capacitive Touch Display

Features a high-resolution 1.85-inch circular LCD (360×360) with vibrant colors and integrated capacitive touch (I2C interface), perfect for creating intuitive, modern user interfaces for watches, control panels, and smart home devices.

Complete Wireless & Peripheral Suite

Integrates 2.4GHz Wi-Fi (802.11 b/g/n) and Bluetooth 5 (LE) with an onboard antenna. Includes an audio decoder, digital microphone, RTC, microSD (TF) card slot, and Li-ion battery management for truly standalone portable projects.

All-in-One Enclosed Development Platform

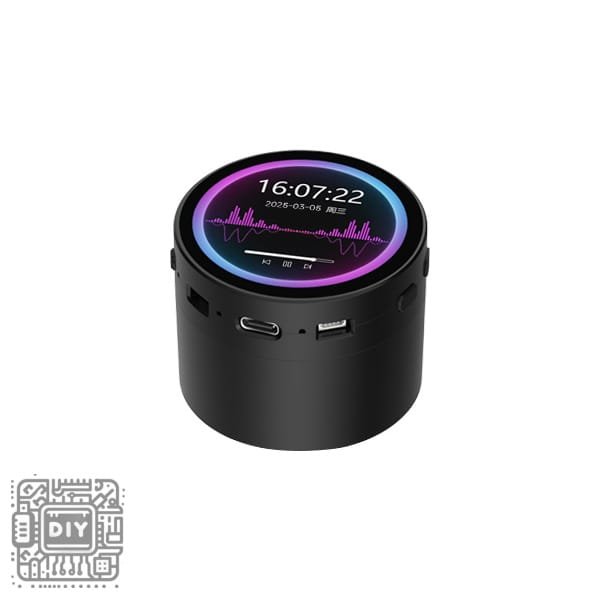

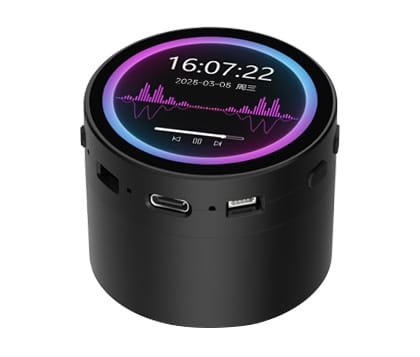

Comes pre-assembled in a sleek, ready-to-use box enclosure with a speaker grille. This integrated design eliminates the need for separate sourcing of displays, audio modules, or cases, accelerating prototyping and product development.

Specifications

• Core Module: ESP32-S3 (Dual-core Xtensa LX7 @ up to 240MHz)

• Memory: 512KB SRAM, 384KB ROM, 16MB Flash, 8MB PSRAM

• Wireless: 2.4 GHz Wi-Fi (802.11 b/g/n), Bluetooth 5.0 (BLE) with PCB antenna

• Display: 1.85-inch IPS LCD, Circular, 360 x 360 resolution

• Touch: Capacitive Touch Panel (I2C Interface)

• Audio: Built-in audio decoder (ES8311), 1 x Digital MEMS Microphone, 1 x 1W Speaker

• Storage Expansion: 1 x MicroSD (TF) Card Slot

• Power & Battery: Integrated battery management (charging/discharging)

• Other Peripherals: Real-Time Clock (RTC) with backup battery holder, Reset/User buttons

• Development: Compatible with ESP-IDF, Arduino Core, MicroPython, and LVGL for graphics

Package Contents

• 1 x Waveshare ESP32-S3-Touch-LCD-1.85C-BOX Development Board

• 1 x USB Type-C Cable

لوحة تطوير Waveshare ESP32-S3-Touch-LCD-1.85C-BOX بشاشة LCD دائرية

اصنع الجيل القادم من الأجهزة الذكية التفاعلية مع لوحة التطوير الشاملة All-in-One من Waveshare ESP32-S3-Touch-LCD-1.85C-BOX. تجمع هذه المنصة المبتكرة بين معالج ESP32-S3 ثنائي النواة القوي وشاشة LCD دائرية مذهلة مقاس 1.85 بوصة تعمل باللمس السعوي (بدقة 360×360) داخل علبة مضغوطة وأنيقة. مصممة لمشاريع إنترنت الأشياء المدعومة بالذكاء الاصطناعي، ومكبرات الصوت الذكية، والتكنولوجيا القابلة للارتداء، ولوحات التحكم المتقدمة، تقدم اتصالاً لاسلكيًا قويًا مع واي فاي 2.4 جيجا هرتز وبلوتوث 5.0 (BLE)، مقترنة بذاكرة وافرة ومجموعة غنية من الملحقات المدمجة. تدعم فور إخراجها من العلبة التعرف على الكلام بالذكاء الاصطناعي، وتشغيل الصوت، وتطوير واجهات المستخدم الرسومية، مما يوفر أساسًا استثنائيًا لإنشاء أجهزة ذكية متطورة وقائمة بذاتها بدون أسلاك خارجية معقدة.

المميزات الرئيسية

معالج ESP32-S3 ثنائي النواة القوي

مدعوم بمعالج ESP32-S3، الذي يتميز بوحدة معالجة مركزية ثنائية النواة Xtensa LX7 تعمل بسرعة تصل إلى 240 ميجا هرتز، وذاكرة وصول عشوائي ساكنة 512 كيلوبايت، وذاكرة قراءة فقط 384 كيلوبايت، وذاكرة فلاش 16 ميجابايت، وذاكرة PSRAM ساكنة 8 ميجابايت للتعامل مع التطبيقات المعقدة، وخوارزميات الذكاء الاصطناعي، والرسومات السلسة.

شاشة دائرية تعمل باللمس السعوي مذهلة

تتميز بشاشة LCD دائرية عالية الدقة مقاس 1.85 بوصة (360×360) بألوان زاهية وشفرة تعمل باللمس السعوي مدمجة (واجهة I2C)، مثالية لإنشاء واجهات مستخدم بديهية وحديثة للساعات، ولوحات التحكم، وأجهزة المنزل الذكي.

مجموعة لاسلكية وملحقات كاملة

تدمج واي فاي 2.4 جيجا هرتز (802.11 b/g/n) وبلوتوث 5 (LE) بهوائي داخلي. تتضمن وحدة فك تشفير الصوت، وميكروفون رقمي، وساعة زمن حقيقي، وفتحة بطاقة microSD (TF)، وإدارة بطارية ليثيوم أيون لمشاريع محمولة قائمة بذاتها حقًا.

منصة تطوير مدمجة وجاهزة (الكل في واحد)

تأتي مسبقة التجميع في علبة جاهزة للاستخدام أنيقة مع شبكة مكبر صوت. يلغي هذا التصميم المتكدار الحاجة إلى مصادر منفصلة للشاشات، أو وحدات الصوت، أو العلبة، مما يسرع النمذجة الأولية وتطوير المنتج.

المواصفات الفنية

• الوحدة الأساسية: ESP32-S3 (ثنائي النواة Xtensa LX7 بسرعة تصل إلى 240 ميجا هرتز)

• الذاكرة: 512 كيلوبايت SRAM، 384 كيلوبايت ROM، 16 ميجابايت Flash، 8 ميجابايت PSRAM

• الاتصال اللاسلكي: واي فاي 2.4 جيجا هرتز (802.11 b/g/n)، بلوتوث 5.0 (BLE) بهوائي PCB

• الشاشة: شاشة IPS LCD مقاس 1.85 بوصة، دائرية، بدقة 360 × 360

• اللمس: لوحة لمس سعوية (واجهة I2C)

• الصوت: وحدة فك تشفير صوت مدمجة (ES8311)، 1 × ميكروفون رقمي MEMS، 1 × مكبر صوت 1 واط

• توسعة التخزين: 1 × فتحة بطاقة MicroSD (TF)

• الطاقة والبطارية: إدارة بطارية مدمجة (شحن/تفريغ)، تدعم بطارية ليثيوم أيون 3.7 فولت

• ملحقات أخرى: ساعة زمن حقيقي (RTC) بحامل بطارية احتياطية، أزرار إعادة ضبط/مستخدم

• التطوير: متوافقة مع ESP-IDF، ونواة Arduino، وMicroPython، وLVGL للرسومات

محتويات العلبة

• 1 × لوحة تطوير Waveshare ESP32-S3-Touch-LCD-1.85C-BOX

• 1 × كابل USB Type-C
