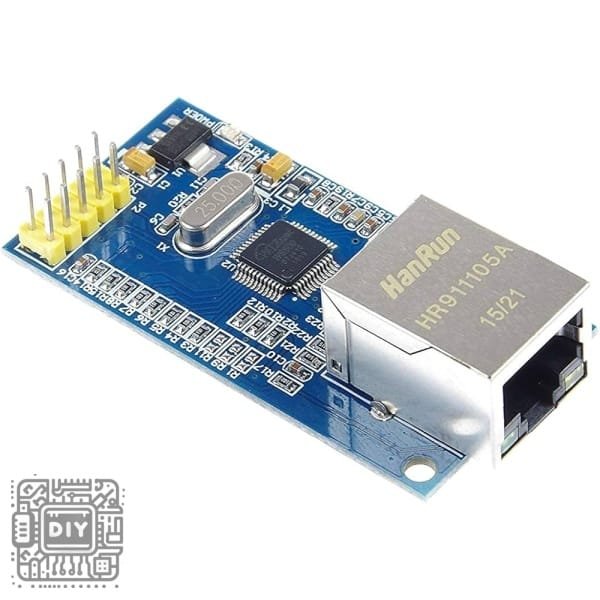

W5500 Ethernet Module SPI

Description

Product Description

Provide robust and reliable wired internet connectivity to your embedded projects with the W5500 Ethernet Network Module. This module is built around the Wiznet W5500 chip, which implements a full Hardware TCP/IP stack, offloading all complex network processing from your main microcontroller. This results in stable and high-performance network communication for applications like IoT gateways, industrial controllers, and network-enabled displays. Unlike its predecessor, the W5100, the W5500 offers superior performance with 8 independent sockets and an efficient SPI interface that consumes fewer microcontroller I/O pins. It’s the ideal, easy-to-integrate solution for adding internet capability to Arduino, STM32, 8051, and other popular microcontroller platforms without the overhead of a software TCP/IP stack.

Key Features

• Hardware TCP/IP Stack: The W5500 chip handles all Ethernet protocols (TCP, UDP, ICMP, IPv4, etc.) in hardware, freeing your microcontroller for application tasks.

• High-Performance SPI Interface: Uses a standard SPI interface for fast data transfer and reduced pin count, requiring only 4 I/O pins from your host controller.

• Superior to W5100: Features 8 independent hardware sockets simultaneously (vs. 4 on W5100) and includes a more efficient memory structure for better performance.

• Easy Microcontroller Integration: Simple SPI commands make it easy to interface with any microcontroller that has an SPI port, including 8-bit (AVR, 8051), 32-bit (STM32, ESP32), and Arduino.

• Industrial Reliability: Offers stable, deterministic network performance crucial for industrial automation, data loggers, and remote monitoring systems.

• Built-in PHY: Includes an integrated Ethernet PHY (Physical Layer) and transformer, requiring only an RJ45 connector for a complete network solution.

Specifications

• Ethernet Controller: Wiznet W5500

• Interface: SPI (Serial Peripheral Interface)

• Speed: 10/100 Mbps Base-T

• Hardware Sockets: 8 independent sockets

• Operating Voltage: 3.3V (Logic and I/O)

• Network Protocol: Supports TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• Module Features: Integrated Magnetic Transformer (RJ45 Jack with status LEDs)

• Compatibility: Arduino, STM32, 8051, ESP8266/32, Raspberry Pi Pico, and more.

Package Content

• 1 x W5500 Ethernet Network Module

وصف المنتج

وفر اتصال إنترنت سلكيًا قويًا وموثوقًا لمشاريعك المدمجة مع وحدة شبكة الإيثرنت W5500. تم بناء هذه الوحدة حول شريحة Wiznet W5500، التي تنفذ مكدس بروتوكول TCP/IP كامل في العتاد، مما يخفف كل معالجة الشبكة المعقدة من متحكمك الرئيسي. ينتج عن هذا اتصال شبكة مستقر وعالي الأداء لتطبيقات مثل بوابات إنترنت الأشياء، ووحدات التحكم الصناعية، والشاشات المزودة بإمكانيات الشبكة. على عكس سابقتها W5100، تقدم W5500 أداءً فائقًا مع 8 مقابس (Sockets) مستقلة وواجهة SPI فعالة تستهلك عددًا أقل من منافذ الإدخال والإخراج في المتحكم الدقيق. إنه الحل المثالي سهل التكامل لإضافة إمكانية الإنترنت إلى منصات الأردوينو، STM32، 8051، والمتحكمات الدقيقة الشائعة الأخرى دون عبء تشغيل مكدس بروتوكول TCP/IP في البرنامج.

الميزات الرئيسية

• مكدس بروتوكول TCP/IP في العتاد: تتعامل شريحة W5500 مع جميع بروتوكولات الإيثرنت (TCP, UDP, ICMP, IPv4, إلخ) في العتاد، مما يحرر متحكمك الدقيق لمهام التطبيق.

• واجهة SPI عالية الأداء: تستخدم واجهة SPI قياسية لنقل بيانات سريع وتقليل عدد الأطراف، حيث تتطلب فقط 4 منافذ إدخال/إخراج من متحكمك المضيف.

• أفضل من W5100: تتميز بـ 8 مقابس عتادية مستقلة تعمل في وقت واحد (مقارنة بـ 4 في W5100) وتضم هيكل ذاكرة أكثر كفاءة لأداء أفضل.

• تكامل سهل مع المتحكمات الدقيقة: أوامر SPI بسيطة تجعل من السهل التواصل مع أي متحكم دقيق به منفذ SPI، بما في ذلك 8-بت (AVR, 8051)، و 32-بت (STM32, ESP32)، والأردوينو.

• موثوقية صناعية: تقدم أداء شبكة مستقر وحتمي بالغ الأهمية للأتمتة الصناعية، مسجلات البيانات، وأنظمة المراقبة عن بعد.

• وحدة PHY مدمجة: تتضمن وحدة Ethernet PHy (الطبقة المادية) ومحولًا مدمجًا، ولا تتطلب سوى موصل RJ45 لحل شبكة كامل.

المواصفات

• متحكم الإيثرنت: Wiznet W5500

• واجهة التوصيل: SPI

• السرعة: 10/100 ميغابت في الثانية

• المقابس العتادية: 8 مقابس مستقلة

• جهد التشغيل: 3.3 فولت (للمنطق ومداخل/مخارج الوحدة)

• بروتوكول الشبكة: تدعم TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• مميزات الوحدة: محول مغناطيسي مدمج (وصلة RJ45 مع مصابيح حالة)

• التوافق: أردوينو، STM32، 8051، ESP8266/32، Raspberry Pi Pico، والمزيد.

محتويات العلبة

• 1 × وحدة شبكة إيثرنت W5500
