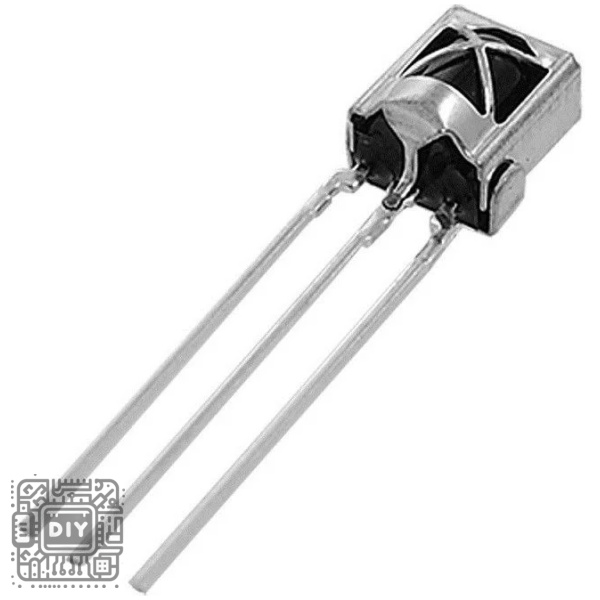

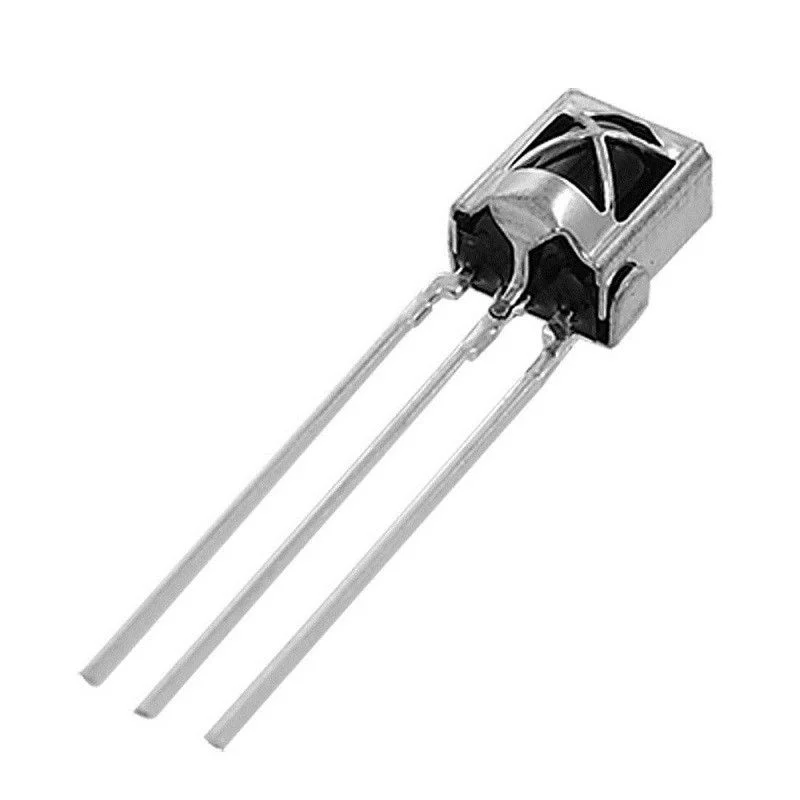

VS1838B IR Infrared Receiver Diode – VS1838 DIP Photodiode for Arduino and DIY Projects

Add infrared remote control capabilities to your Arduino and electronics projects with this VS1838B IR Receiver Diode, a high-sensitivity infrared receiving module designed for remote control applications. This DIP photodiode component provides reliable reception of infrared signals from common IR remote controls, making it an essential component for countless DIY electronics projects, home automation systems, and interactive installations .

The VS1838B is a compact infrared receiving head that integrates a PIN photodiode, preamplifier, and signal processing circuitry into a single 3-pin DIP package. It is specifically tuned to receive 38kHz modulated IR signals, the standard carrier frequency used by most consumer infrared remote controls. This makes it ideal for decoding signals from TV remotes, air conditioner controllers, and various other IR transmitters .

When exposed to modulated infrared light, the VS1838B outputs a digital signal that directly interfaces with microcontrollers like Arduino. The demodulated output is ready for decoding using libraries such as IRremote, allowing you to read remote control button presses and implement wireless control in your projects . With its wide operating voltage range, low power consumption, and excellent noise immunity, this infrared receiver is the go-to choice for hobbyists and professionals alike.

Key Features

Standard 38kHz Carrier Frequency

Specifically designed to receive infrared signals modulated at 38kHz, the most common carrier frequency used by TV remotes, air conditioner controllers, and consumer IR transmitters, ensuring broad compatibility with existing remote controls .

Integrated Signal Processing

Combines a PIN photodiode, preamplifier, and demodulator in a single compact DIP package, providing a clean digital output that interfaces directly with microcontrollers without requiring additional external components .

High Sensitivity and Noise Immunity

Features excellent sensitivity for long-range reception while maintaining good immunity to ambient light interference and electromagnetic noise, ensuring reliable performance even in typical indoor lighting conditions .

Wide Operating Voltage Range

Operates from 2.7V to 5.5V DC, making it compatible with both 3.3V and 5V microcontroller systems including Arduino, Raspberry Pi, ESP32, STM32, and many others .

Low Power Consumption

Consumes minimal current during operation, making it suitable for battery-powered applications and portable devices where power efficiency is important .

Simple 3-Pin DIP Package

Standard through-hole DIP package with 2.54mm pin spacing allows for easy soldering on breadboards, perfboards, and PCBs, as well as simple integration into existing circuits .

Fast Response Time

Provides quick response to infrared signals, enabling reliable capture of short burst codes and repeated button presses common in remote control protocols .

Direct Microcontroller Interface

Outputs demodulated digital signals that can be directly connected to microcontroller input pins and processed using popular IR decoding libraries like IRremote for Arduino .

Built-in Shielding

The metal shell provides excellent electromagnetic shielding, reducing interference from external noise sources and ensuring clean signal reception .

Wide Reception Angle

Offers a broad reception angle, allowing the sensor to pick up signals from remotes even when not perfectly aligned with the transmitter .

Specifications

Pin Configuration

Note: When viewing the component with the domed side facing you, the pins from left to right are: OUT, GND, VCC

Wiring Diagram

Arduino Connection

VS1838B Receiver          Arduino Uno
--------------            -----------
VCC (Pin 3)    ----->     5V
GND (Pin 2)    ----->     GND
OUT (Pin 1)    ----->     Digital Pin 11

Arduino Code Example (IRremote Library)

#include <IRremote.h>

const int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();  // Start the receiver
  Serial.println("VS1838B IR Receiver Ready");
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("Received IR Code: 0x");
    Serial.println(results.value, HEX);
    irrecv.resume();  // Receive the next value
  }
}

Common IR Protocols Supported

• NEC (most common, used by many TV remotes)

• Sony SIRC

• Philips RC-5

• Philips RC-6

• Panasonic

• Sharp

• JVC

• Samsung

• And many other 38kHz protocols

Common Applications

• Infrared remote control receivers

• Home automation control systems

• Arduino and microcontroller projects

• TV and set-top box replacements

• Universal remote learning devices

• Interactive installations and exhibits

• Wireless control for robotics

• Security systems and access control

• Educational electronics projects

• IR communication links

• DIY universal remote controls

• Appliance control interfaces

Package Contents

• 1 x VS1838B Infrared Receiver Diode
