Description

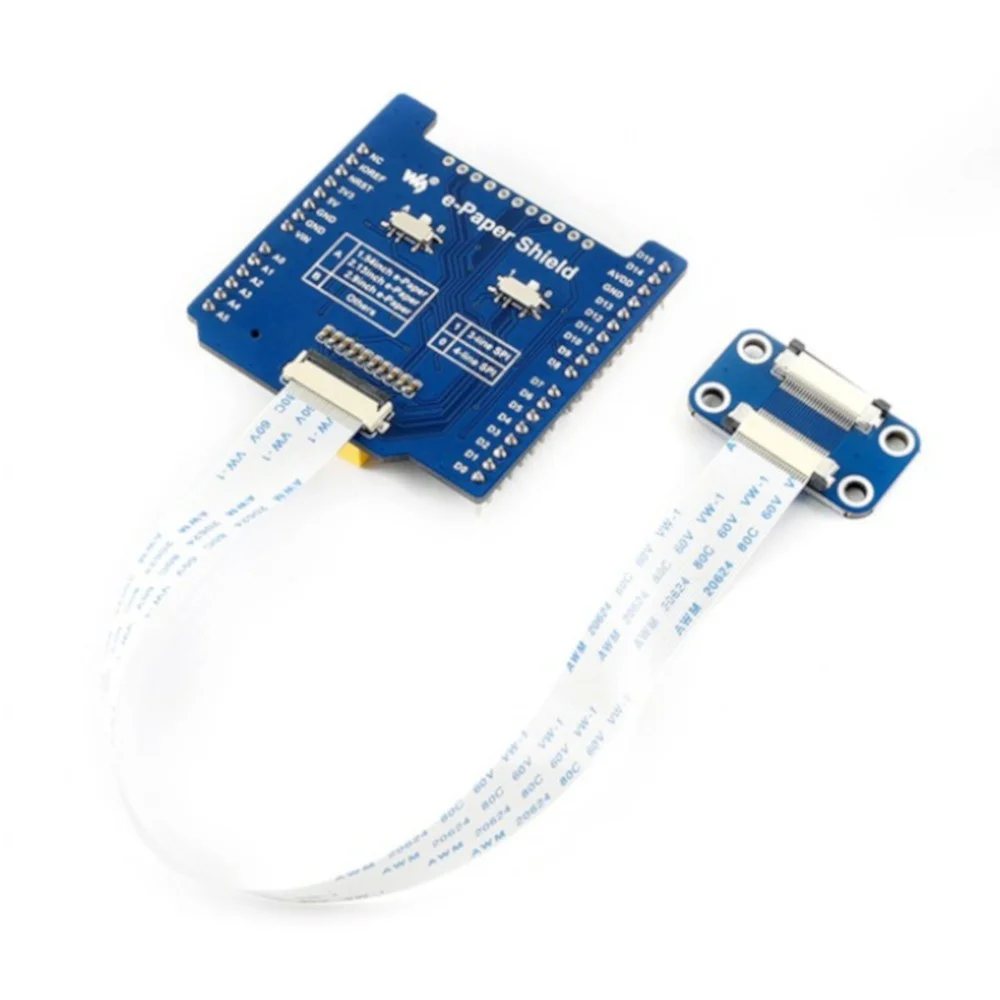

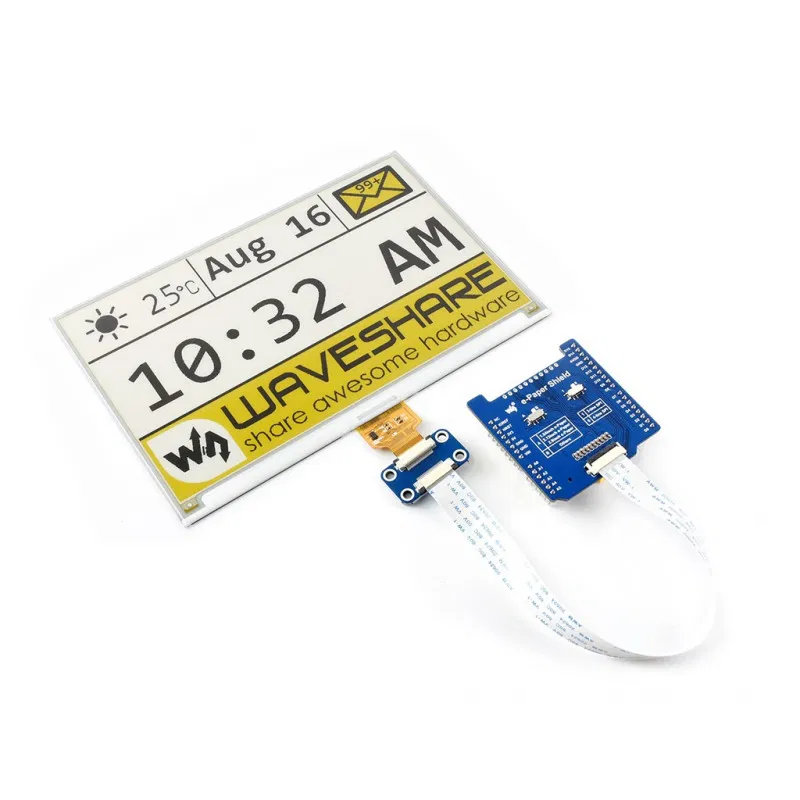

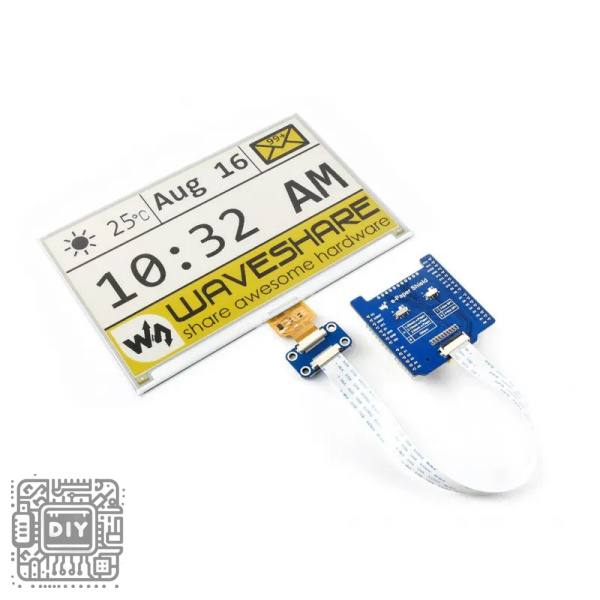

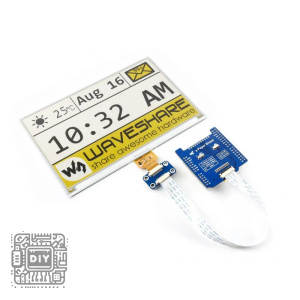

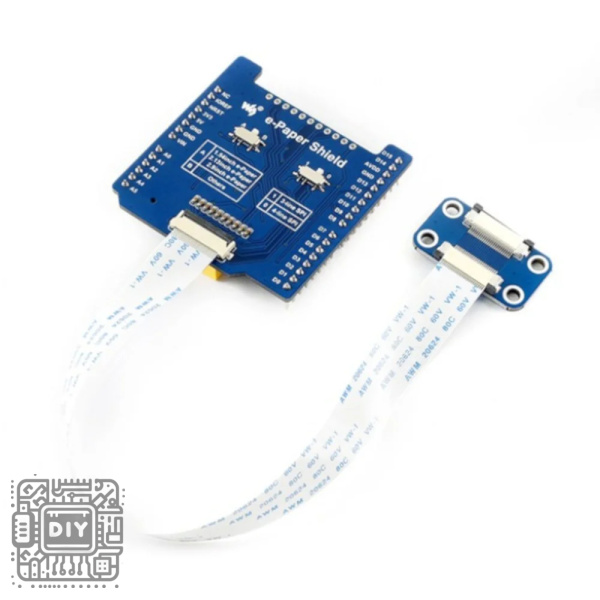

Universal E-Paper Raw Panel Driver Shield (B) for Arduino – Onboard Flash & Expandable RAM Controller

Unlock the power of raw E-Paper (E-Ink) displays with the Universal E-Paper Driver Shield (B) for Arduino. This sophisticated controller board is designed to drive a vast range of raw E-Ink panels from various manufacturers, providing a versatile and powerful interface between your Arduino and high-resolution, ultra-low-power bistable displays.

Its standout feature is the onboard 64Mb (8MB) MX25R6435F flash memory chip, which stores custom fonts, images, and graphics locally, dramatically speeding up screen updates and freeing your Arduino’s limited program memory.

With support for expanding external RAM via an additional chip, this shield can handle the most demanding, full-screen graphical updates on large E-Paper panels. Perfect for advanced projects like dynamic price tags, portable information boards, e-book readers, or low-power IoT dashboards, this shield provides all the necessary power management, timing control, and connectivity to bring your E-Ink display ideas to life with professional performance.

Key Features & Benefits

Universal Raw Panel Compatibility

Designed to interface with a wide variety of raw E-Paper/E-Ink panels (from Waveshare and others) by supporting multiple interfaces (SPI, 8-bit parallel) and configurable voltage levels, making it a future-proof solution for many display types and sizes.

Onboard 8MB Flash Memory for Graphics

Includes a dedicated MX25R6435F SPI flash memory chip (64Mbit/8MB). Store fonts, logos, and full-screen images directly on the shield, enabling rapid display updates without taxing the Arduino’s memory or requiring constant data streaming.

Expandable External RAM Support

Features solder pads and a control interface to add an external RAM chip (like LY68L6400). This is essential for buffering high-resolution, full-screen graphics on larger panels, allowing for complex, fast refreshes.

Comprehensive Power & Signal Management

Integrates dedicated power circuits that generate the precise positive and negative high voltages (VCOM, VGH, VGL, etc.) required by E-Paper panels, along with level shifters for safe signal conversion between the Arduino and the display.

Arduino Shield Form Factor

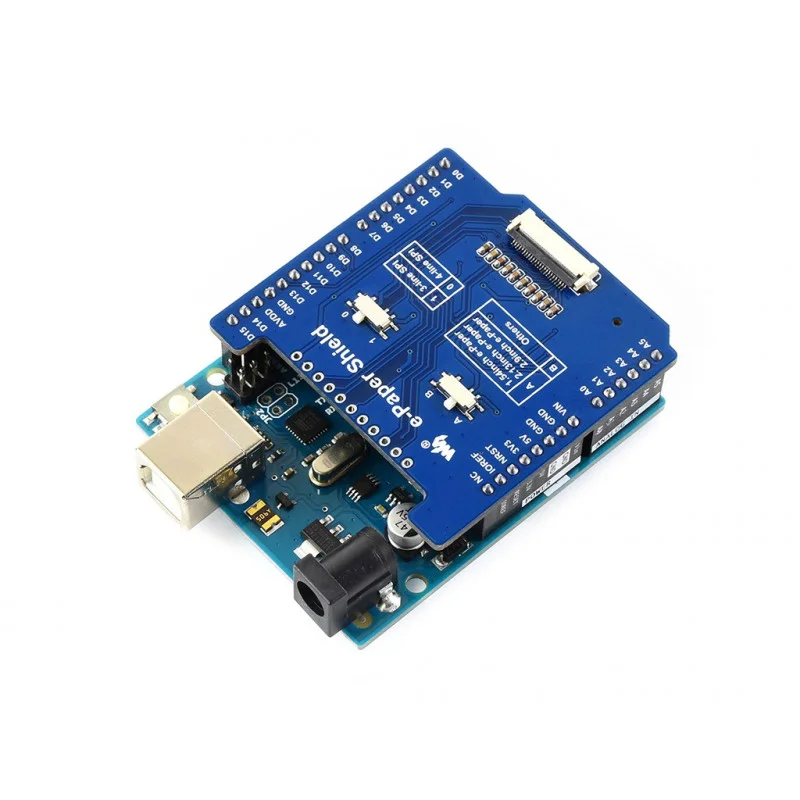

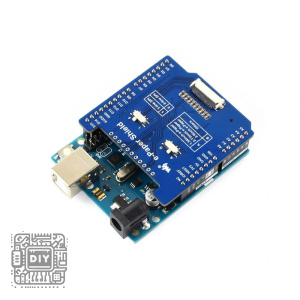

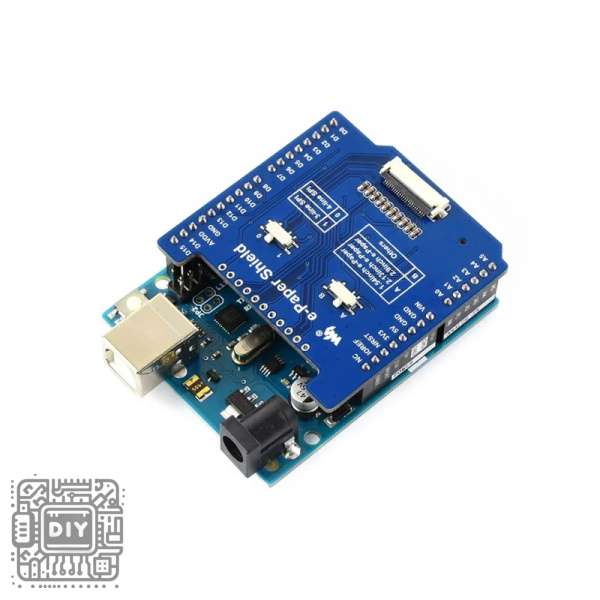

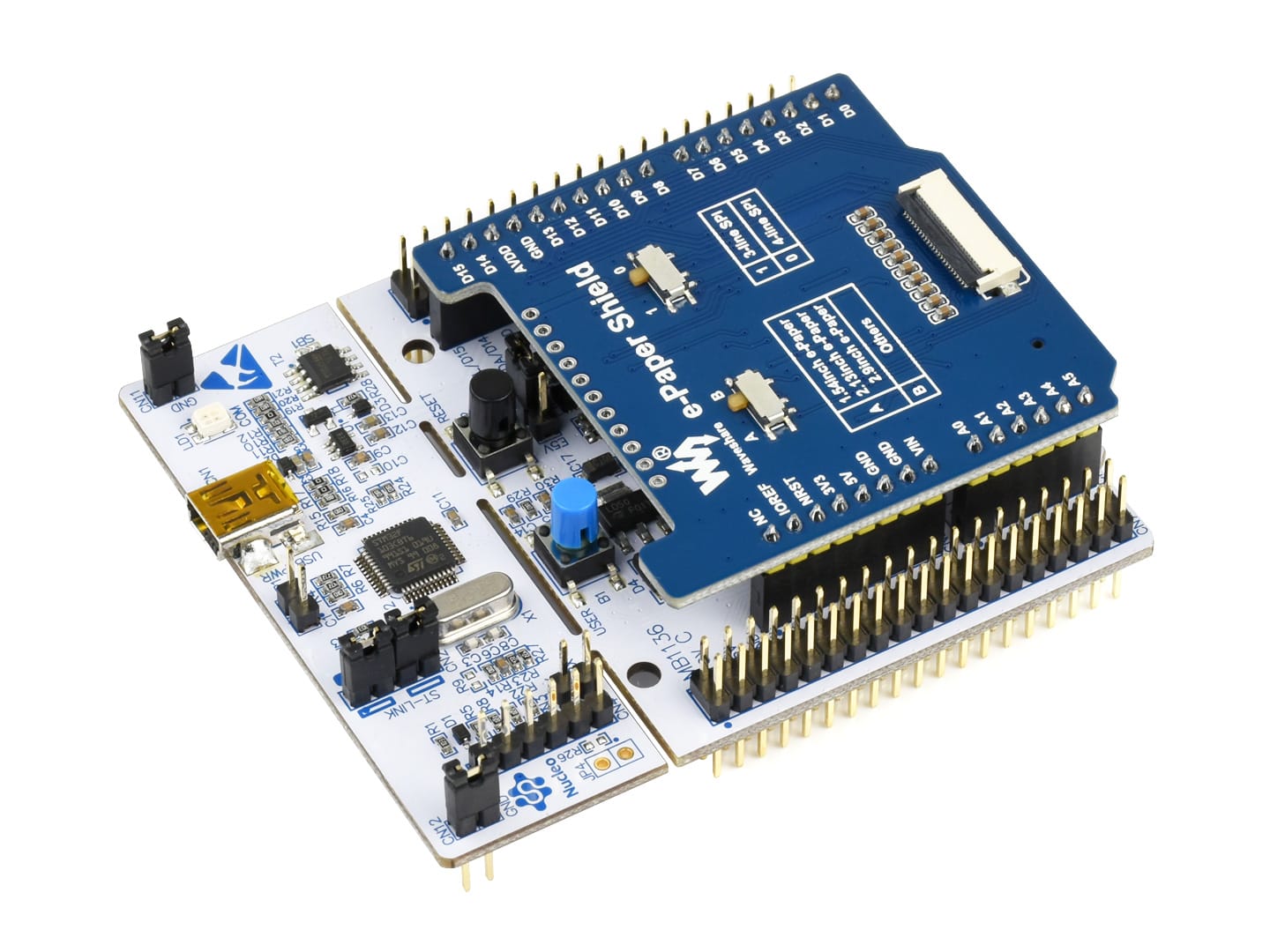

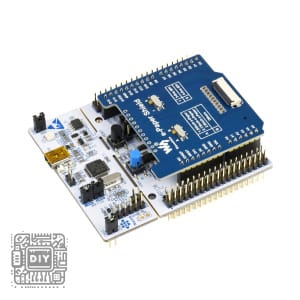

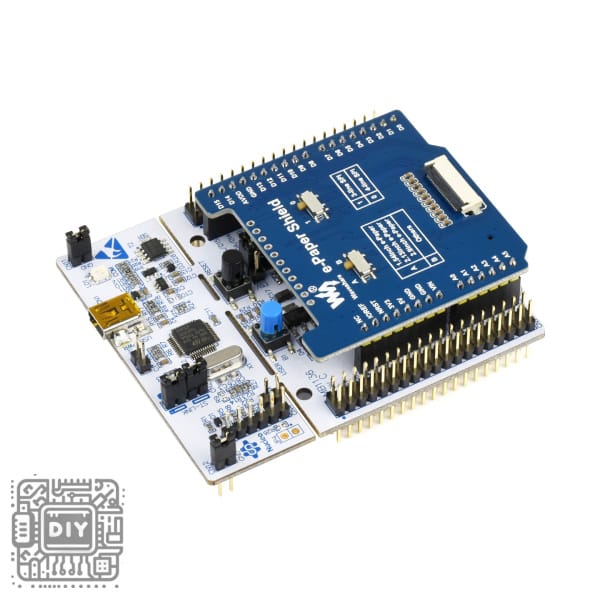

Stacks directly onto an Arduino Uno or Mega, utilizing the SPI and digital pins for control. This provides a clean, integrated hardware platform for developing and deploying E-Paper applications.

Technical Specifications

Core Controller & Memory

• Microcontroller Interface: Compatible with Arduino Uno, Mega (via SPI and digital I/O)

• Onboard Flash Memory: MX25R6435F, 64Mbit (8MB) SPI Flash

• External RAM Support: Interface for adding parallel RAM (e.g., LY68L6400 64Mb PSRAM) for graphic buffering

• Panel Interface Support: SPI, 8-bit parallel bus

Power & Display Management

• Input Voltage: 5V from Arduino

• Panel Voltage Generation: On-board DC-DC converters generate all required E-Paper voltages (VGH ~15V, VGL ~-15V, VCOM ~3V, etc.)

• Level Shifting: Integrated for data lines between Arduino (5V) and display panel (typically 3.3V)

Physical & Compatibility

• Form Factor: Arduino Shield (Uno/Mega compatible)

• Display Connection: 2x 24-pin FPC connectors (0.5mm pitch) for raw panel connection

• Configuration: Multiple jumpers for selecting voltage levels, interface mode, and RAM type

Package Contents

• 1 x Universal E-Paper Raw Panel Driver Shield (B)

• 1 x Set of Header Pins (for stacking onto Arduino)

• (Note: Raw E-Paper display panel and external RAM chip are NOT included.)

---

درع متحكم لوحات الحبر الإلكتروني الخام العام (B) لأردوينو – متحكم بذاكرة فلاش مدمجة وذاكرة وصول عشوائي قابلة للتوسيع

افتح قوة شاشات الحبر الإلكتروني (E-Ink) الخام مع درع متحكم العروض العام (B) لأردوينو. صممت لوحة المتحكم المتطورة هذه لقيادة مجموعة واسعة من لوحات الحبر الإلكتروني الخام من مختلف المصنعين، مما يوفر واجهة متعددة الاستخدامات وقوية بين أردوينو الخاص بك والشاشات ثنائية الاستقرار عالية الدقة ومنخفضة الطاقة للغاية. ميزتها البارزة هي شريحة ذاكرة الفلاش MX25R6435F المدمجة سعة 64 ميجابت (8 ميجابايت)، التي تخزن الخطوط المخصصة والصور والرسومات محليًا، مما يسرع بشكل كبير تحديثات الشاشة ويحرر ذاكرة البرنامج المحدودة في أردوينو الخاص بك. مع دعم توسيع ذاكرة الوصول العشوائي الخارجية عبر شريحة إضافية، يمكن لهذا الدرع التعامل مع أكثر تحديثات الرسومات طلبًا على شاشات الحبر الإلكتروني الكبيرة. مثالي للمشاريع المتقدمة مثل ملصقات الأسعار الديناميكية، ولوحات المعلومات المحمولة، وقارئات الكتب الإلكترونية، أو لوحات تحكم إنترنت الأشياء منخفضة الطاقة، يوفر هذا الدرع جميع إدارة الطاقة والتحكم في التوقيت والتوصيلية اللازمة لتحقيق أفكار عرض الحبر الإلكتروني الخاصة بك بأداء احترافي.

الميزات والفوائد الرئيسية

توافق عام مع اللوحات الخام

مصمم للواجهة مع مجموعة متنوعة من لوحات الحبر الإلكتروني/E-Ink الخام (من Waveshare وغيرها) من خلال دعم واجهات متعددة (SPI، متوازي 8 بت) ومستويات جهد قابلة للتكوين، مما يجعله حلاً مستقبليًا للعديد من أنواع وأحجام العروض.

ذاكرة فلاش مدمجة سعة 8 ميجابايت للرسومات

تتضمن شريحة ذاكرة فلاش SPI مخصصة MX25R6435F (64 ميجابت/8 ميجابايت). قم بتخزين الخطوط والشعارات والصور كاملة الشاشة مباشرة على الدرع، مما يمكن من تحديثات عرض سريعة دون إرهاق ذاكرة أردوينو أو الحاجة إلى دفق بيانات مستمر.

دعم لتوسيع ذاكرة الوصول العشوائي الخارجية

تتضمن نقاط لحام وواجهة تحكم لإضافة شريحة ذاكرة وصول عشوائي خارجية (مثل LY68L6400). هذا ضروري لتخزين الرسومات عالية الدقة وكاملة الشاشة مؤقتًا على اللوحات الأكبر، مما يسمح بتحديثات معقدة وسريعة.

إدارة شاملة للطاقة والإشارة

تدمج دوائر طاقة مخصصة تولد جهودًا عالية موجبة وسالبة دقيقة (VCOM، VGH، VGL، إلخ) المطلوبة من قبل لوحات الحبر الإلكتروني، جنبًا إلى جنب مع محولات مستوى للتحويل الآمن للإشارة بين أردوينو والعرض.

شكل درع أردوينو

يتكدس مباشرة على أردوينو Uno أو Mega، مستخدمًا دبابيس SPI والرقمية للتحكم. يوفر هذا منصة عتاد مدمجة ونظيفة لتطوير ونشر تطبيقات الحبر الإلكتروني.

المواصفات الفنية

المتحكم الأساسي والذاكرة

• واجهة المتحكم الدقيق: متوافق مع أردوينو Uno، Mega (عبر SPI والإدخال/الإخراج الرقمي)

• ذاكرة الفلاش المدمجة: MX25R6435F، 64 ميجابت (8 ميجابايت) فلاش SPI

• دعم ذاكرة الوصول العشوائي الخارجية: واجهة لإضافة ذاكرة وصول عشوائي متوازية (مثل LY68L6400 64 ميجابت PSRAM) للتخزين المؤقت للرسومات

• دعم واجهة اللوحة: SPI، ناقل متوازي 8 بت

إدارة الطاقة والعرض

• جهد الدخل: 5 فولت من أردوينو

• توليد جهد اللوحة: محولات DC-DC على اللوحة تولد جميع جهود الحبر الإلكتروني المطلوبة (VGH ~15 فولت، VGL ~-15 فولت، VCOM ~3 فولت، إلخ)

• تحويل المستوى: مدمج لخطوط البيانات بين أردوينو (5 فولت) ولوحة العرض (عادة 3.3 فولت)

الخصائص الفيزيائية والتوافق

• الشكل: درع أردوينو (متوافق مع Uno/Mega)

• اتصال العرض: 2 × موصلات FPC 24 دبوس (مسافة 0.5 مم) لاتصال اللوحة الخام

• التكوين: وصلات توصيل متعددة لاختيار مستويات الجهد، ووضع الواجهة، ونوع ذاكرة الوصول العشوائي

محتويات العلبة

• 1 × درع متحكم لوحات الحبر الإلكتروني الخام العام (B)

• 1 × مجموعة من رؤوس الدبابيس (للتكديس على أردوينو)

• (ملاحظة: لوحة عرض الحبر الإلكتروني الخام وشريحة ذاكرة الوصول العشوائي الخارجية غير مرفقتين.)
