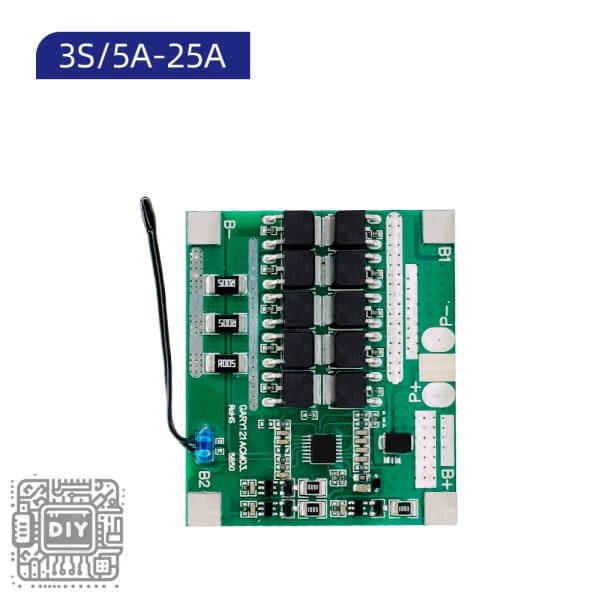

Universal 3S 20A Li-ion LiFePO4 BMS

Description

Product Description

Protect your lithium-ion battery packs with the 3S 20A BMS with Balance. This Battery Management System is an essential safety and performance component for any DIY battery project or device. It’s compatible with a variety of 3-cell battery chemistries, including NMC, Li-ion, LiPo4, and LiFePO4 batteries with a nominal voltage of 3.7V. The built-in cell balancing feature ensures all cells are charged and discharged evenly, maximizing your battery pack’s lifespan and performance. With a continuous discharge current of up to 20A, it’s perfect for a wide range of applications from electric bikes and drones to portable power banks and power tools. The integrated NTC (Negative Temperature Coefficient) function provides crucial over-temperature protection, preventing overheating and ensuring safe operation under load.

Key Features

• Multi-Chemistry Compatibility: Works with NMC, Li-ion, LiPo4, and LiFePO4 3.7V battery cells.
• High-Current Protection: Supports a continuous discharge current of 20A and a charging current of 10A (or higher with proper cooling).
• Integrated Balancing: Actively balances the voltage of each cell to prevent overcharging or over-discharging, which extends battery life.
• Advanced Safety: Provides comprehensive protection against overcharge, over-discharge, short-circuit, and over-current.
• Thermal Monitoring (NTC): Includes a thermistor to monitor temperature and shut down the system to prevent thermal runaway.
• Compact Design: Small and lightweight form factor makes it easy to integrate into your battery pack.

Specifications

• Model: XJ BMS 3S 20A
• Cell Configuration: 3S (3 series)
• Nominal Voltage: 11.1V (3.7V per cell)
• Charging Voltage: 12.6V (4.2V per cell)
• Maximum Continuous Discharge Current: 20A
• Maximum Continuous Charging Current: 10A (with proper heat dissipation)
• Overcharge Detection Voltage: 4.25V ± 0.05V
• Over-discharge Detection Voltage: 2.5V ± 0.05V
• Over-Current Protection: 40A ± 5A
• Quiescent Current: <30µA
• Internal Resistance: <45mΩ
• Dimensions: Varies by manufacturer, but typically around 59mm x 20mm x 3.4mm

Package Content

• 1 x 3S 20A BMS with Balance and NTC Function

وصف المنتج

احمِ حزم بطاريات الليثيوم أيون الخاصة بك باستخدام نظام إدارة بطارية BMS 3S 20A. يُعد هذا النظام مكونًا أساسيًا للسلامة والأداء في أي مشروع بطارية أو جهاز إلكتروني. إنه متوافق مع مجموعة متنوعة من كيمياء البطاريات المكونة من 3 خلايا، بما في ذلك بطاريات NMC، Li-ion، LiPo4، وLiFePO4 بجهد اسمي يبلغ 3.7 فولت. تضمن ميزة توازن الخلايا المدمجة أن يتم شحن وتفريغ جميع الخلايا بالتساوي، مما يزيد من عمر حزمة البطارية وأدائها. بفضل تيار التفريغ المستمر الذي يصل إلى 20 أمبير، فإنه مثالي لمجموعة واسعة من التطبيقات بدءًا من الدراجات الكهربائية والطائرات بدون طيار إلى بنوك الطاقة المحمولة والأدوات الكهربائية. توفر وظيفة NTC (معامل درجة الحرارة السلبية) المدمجة حماية حاسمة من درجة الحرارة الزائدة، مما يمنع ارتفاع درجة الحرارة ويضمن التشغيل الآمن تحت الحمل.

الميزات الرئيسية

• توافق متعدد الكيمياء: يعمل مع خلايا بطارية NMC وLi-ion وLiPo4 وLiFePO4 بجهد 3.7 فولت.
• حماية عالية من التيار: يدعم تيار تفريغ مستمر يصل إلى 20 أمبير وتيار شحن 10 أمبير (أو أعلى مع التبريد المناسب).
• توازن مدمج: يقوم بموازنة جهد كل خلية بشكل فعال لمنع الشحن الزائد أو التفريغ الزائد، مما يطيل عمر البطارية.
• أمان متقدم: يوفر حماية شاملة ضد الشحن الزائد، والتفريغ الزائد، والدوائر القصيرة، والتيار الزائد.
• مراقبة حرارية (NTC): يتضمن ثرمستور لمراقبة درجة الحرارة وإيقاف النظام لمنع الانفلات الحراري.
• تصميم مدمج: حجم صغير وخفيف الوزن يجعله سهل الدمج في حزمة البطارية.

المواصفات

• الموديل: XJ BMS 3S 20A
• تكوين الخلايا: 3S (3 على التوالي)
• الجهد الاسمي: 11.1 فولت (3.7 فولت لكل خلية)
• جهد الشحن: 12.6 فولت (4.2 فولت لكل خلية)
• أقصى تيار تفريغ مستمر: 20 أمبير
• أقصى تيار شحن مستمر: 10 أمبير (مع تبديد حرارة مناسب)
• جهد الكشف عن الشحن الزائد: 4.25 فولت ± 0.05 فولت
• جهد الكشف عن التفريغ الزائد: 2.5 فولت ± 0.05 فولت
• حماية من التيار الزائد: 40 أمبير ± 5 أمبير
• التيار الساكن: <30 ميكرو أمبير
• مقاومة الداخلية: <45 ملي أوم
• الأبعاد: تختلف حسب الشركة المصنعة، ولكنها عادةً حوالي 59 ملم × 20 ملم × 3.4 ملم

محتويات العبوة

• 1 × نظام إدارة بطارية BMS 3S 20A مع وظيفة التوازن وNTC
