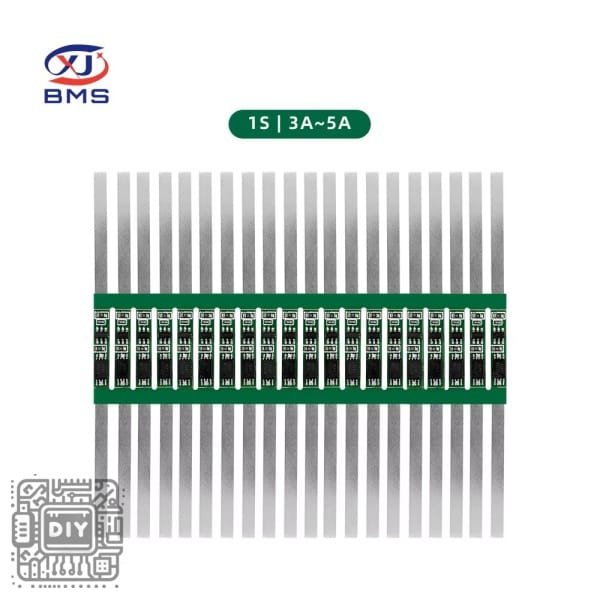

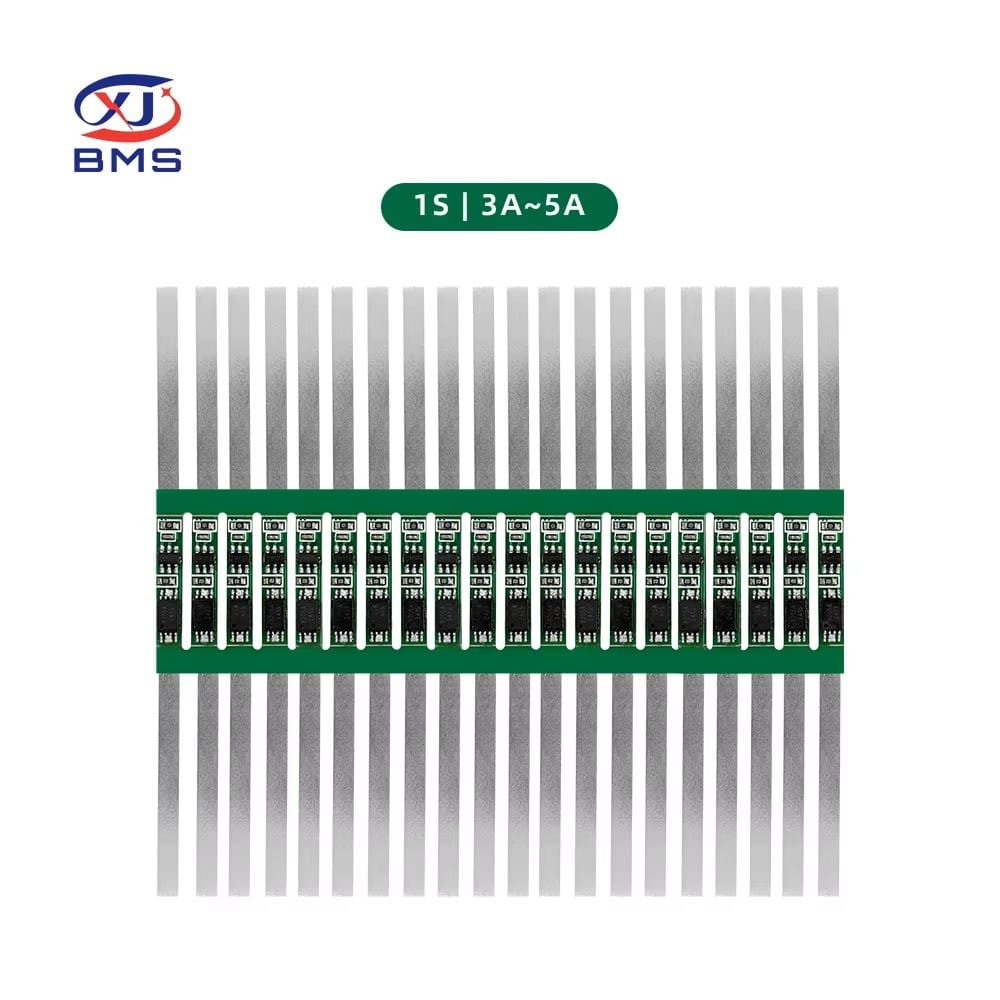

Universal 1S 5A Li-ion LiFePO4 BMS

Description

Product Description

The 1S 5A Single Cell BMS with Alarm is a compact and essential protection board for single-cell lithium batteries. It’s compatible with a variety of chemistries including LiFePO4 (3.2V), NMC, and Li-ion (3.7V), making it versatile for many small-scale projects. This BMS provides crucial protection against overcharge, over-discharge, over-current, and short-circuits. A standout feature is the built-in low-voltage alarm, which alerts you with an audible warning when the battery voltage drops to a critical level, helping to prevent irreversible damage and extending battery life. With a continuous discharge current of 5A, it’s perfect for low-power applications such as LED lights, portable speakers, DIY electronics, and small power banks.

Key Features

• Single-Cell Protection: Specifically designed for 1S battery packs.
• Multi-Chemistry Compatibility: Works with both 3.2V LiFePO4 and 3.7V Li-ion/NMC batteries.
• Low Voltage Alarm: Emits an audible alarm when the battery voltage is critically low, preventing over-discharge and cell damage.
• Comprehensive Protection: Protects against overcharge, over-discharge, short-circuit, and over-current.
• Compact & Efficient: Small form factor is ideal for space-constrained applications.

Specifications

• Model: XJ BMS 1S 5A
• Cell Configuration: 1S (1 series)
• Nominal Voltage (LiFePO4): 3.2V
• Nominal Voltage (NMC/Li-ion): 3.7V
• Maximum Continuous Discharge Current: 5A
• Peak Discharge Current: 9A (This information is not always specified and may vary by specific manufacturer model. The title you provided mentions 9A, so we’ve included it. Please verify with your specific product.)
• Overcharge Detection Voltage (LiFePO4): 3.6V ± 0.025V
• Overcharge Detection Voltage (NMC/Li-ion): 4.25V ± 0.025V
• Over-discharge Detection Voltage (LiFePO4): 2.0V ± 0.025V
• Over-discharge Detection Voltage (NMC/Li-ion): 2.5V ± 0.025V
• Over-Current Protection: 9A ± 1A
• Low Voltage Alarm Threshold: Varies by model, but typically around 2.7-3.0V
• Dimensions: Varies by manufacturer, typically around 38mm x 8mm x 2.5mm

Package Content

• 1 x 1S 5A BMS Protection Board with Low Voltage Alarm

وصف المنتج

يُعد نظام حماية بطارية 1S 5A بإنذار لوحة حماية مدمجة وأساسية لبطاريات الليثيوم أحادية الخلية. تتوافق مع مجموعة متنوعة من الكيمياء بما في ذلك LiFePO4 (3.2V) وNMC وLi-ion (3.7V)، مما يجعلها متعددة الاستخدامات للعديد من المشاريع الصغيرة. يوفر هذا النظام حماية حاسمة ضد الشحن الزائد، والتفريغ الزائد، والتيار الزائد، والدوائر القصيرة. الميزة الأبرز هي إنذار انخفاض الجهد المدمج، الذي يصدر صوت تنبيه عندما ينخفض جهد البطارية إلى مستوى حرج، مما يساعد على منع التلف وإطالة عمر البطارية. مع تيار تفريغ مستمر يبلغ 5 أمبير، فهو مثالي للتطبيقات منخفضة الطاقة مثل مصابيح LED، ومكبرات الصوت المحمولة، والإلكترونيات المنزلية، وبنوك الطاقة الصغيرة.

الميزات الرئيسية

• حماية الخلية الواحدة: مصمم خصيصًا لحزم البطاريات 1S.
• توافق متعدد الكيمياء: يعمل مع بطاريات LiFePO4 بجهد 3.2 فولت وبطاريات Li-ion/NMC بجهد 3.7 فولت.
• إنذار انخفاض الجهد: يصدر إنذارًا مسموعًا عندما يكون جهد البطارية منخفضًا بشكل حرج، مما يمنع التفريغ الزائد وتلف الخلية.
• حماية شاملة: يوفر حماية ضد الشحن الزائد، والتفريغ الزائد، والدائرة القصيرة، والتيار الزائد.
• مدمج وفعال: الحجم الصغير مثالي للتطبيقات محدودة المساحة.

المواصفات

• الموديل: XJ BMS 1S 5A
• تكوين الخلايا: 1S (1 على التوالي)
• الجهد الاسمي (LiFePO4): 3.2 فولت
• الجهد الاسمي (NMC/Li-ion): 3.7 فولت
• أقصى تيار تفريغ مستمر: 5 أمبير
• تيار التفريغ الذروي: 9 أمبير (قد تختلف هذه المعلومات وتعتمد على الطراز المحدد من الشركة المصنعة. العنوان الذي قدمته يذكر 9 أمبير، لذلك تم تضمينها. يرجى التحقق من المنتج الخاص بك).
• جهد الكشف عن الشحن الزائد (LiFePO4): 3.6 فولت ± 0.025 فولت
• جهد الكشف عن الشحن الزائد (NMC/Li-ion): 4.25 فولت ± 0.025 فولت
• جهد الكشف عن التفريغ الزائد (LiFePO4): 2.0 فولت ± 0.025 فولت
• جهد الكشف عن التفريغ الزائد (NMC/Li-ion): 2.5 فولت ± 0.025 فولت
• حماية من التيار الزائد: 9 أمبير ± 1 أمبير
• عتبة إنذار الجهد المنخفض: تختلف حسب الطراز، ولكنها عادةً ما تكون حوالي 2.7-3.0 فولت
• الأبعاد: تختلف حسب الشركة المصنعة، عادةً حوالي 38 ملم × 8 ملم × 2.5 ملم

محتويات العبوة

• 1 × لوحة حماية BMS 1S 5A مع إنذار انخفاض الجهد
