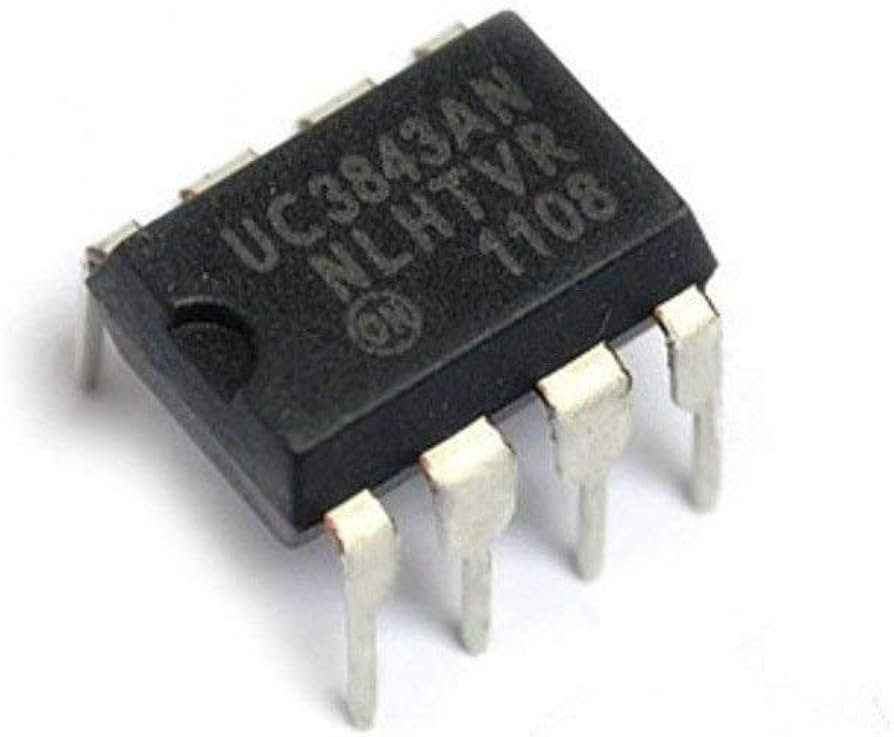

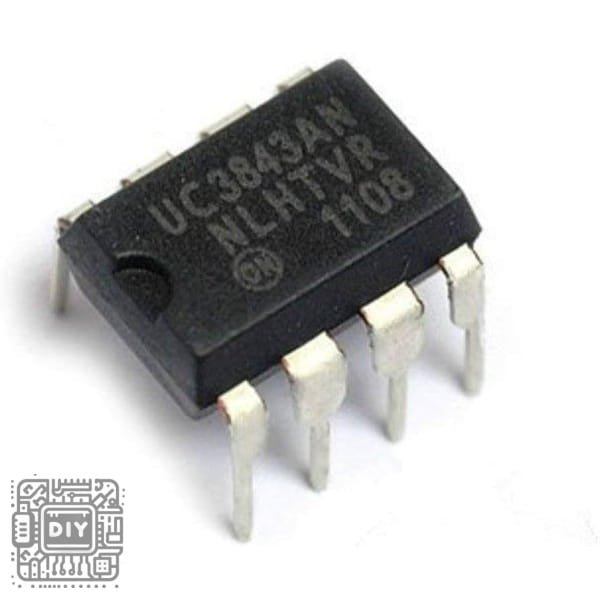

UC3843AN Current Mode PWM Controller IC with Low Startup Voltage

Product Description

Power your next-generation switch-mode power supplies with the UC3843AN, an advanced current-mode PWM controller engineered for low-voltage applications. This highly efficient IC builds upon the legendary UC3842 architecture but features optimized undervoltage lockout (UVLO) thresholds specifically designed for systems with lower operating voltages. The UC3843AN delivers exceptional performance in DC-to-DC converters, battery-powered equipment, and auxiliary power supplies where reliable startup from reduced voltage rails is critical. Its sophisticated current-mode control provides inherent cycle-by-cycle current limiting, superior line rejection, and simplified feedback loop compensation. With its precision oscillator, temperature-compensated reference, and high-current totem pole output, this robust controller ensures stable, efficient power conversion across diverse applications from industrial controls to automotive systems and renewable energy solutions.

Key Features

• Optimized Low-Voltage Operation: Features reduced UVLO thresholds with 8.4V startup and 7.6V shutdown capabilities, making it ideal for 12V systems and applications requiring reliable operation from lower supply voltages where conventional PWM controllers may struggle to initiate.

• Advanced Current-Mode Architecture: Delivers exceptional input line regulation and automatic feed-forward compensation, ensuring stable switching performance despite input voltage fluctuations. The cycle-by-cycle current limiting provides immediate protection during overload conditions, enhancing system reliability.

• High-Speed Totem Pole Output: Incorporates a robust output stage capable of directly driving power MOSFETs and IGBTs with peak currents up to 1A. The optimized switching characteristics minimize transition losses, improving overall power supply efficiency and thermal performance.

• Precision Regulation System: Features a laser-trimmed oscillator with accurate frequency control and a temperature-compensated 5.0V bandgap reference maintaining ±1% tolerance, ensuring consistent performance across the entire operating temperature range from -25°C to +85°C.

• Comprehensive Protection Suite: Includes undervoltage lockout with precise thresholds, current sensing comparator for immediate pulse termination during faults, and internal logic that prevents multiple output pulses during single fault events, providing robust system protection.

Technical Specifications

• IC Part Number: UC3843AN

• Type: Current Mode PWM Controller

• Supply Voltage Range: 7.6V to 30V

• UVLO Start Threshold: 8.4V (Typical)

• UVLO Stop Threshold: 7.6V (Typical)

• Output Current: ±1A Peak

• Reference Voltage: 5.0V ±1%

• Oscillator Frequency Range: Up to 500kHz

• Error Amp Gain Bandwidth: 1MHz (Typical)

• Duty Cycle Range: 0% to 100%

• Operating Temperature: -25°C to +85°C

• Package: 8-pin DIP

Package Contents

• 1 x UC3843AN Current Mode PWM Controller IC

الدائرة المتكاملة UC3843AN متحكم PWM لوضع التيار بجهد بدء منخفض

وصف المنتج

الميزات الرئيسية

• تشغيل محسن للجهد المنخفض: يتميز بعتبات UVLO مخفضة مع قدرات بدء عند 8.4 فولت وإيقاف عند 7.6 فولت، مما يجعله مثاليًا للأنظمة 12 فولت والتطبيقات التي تتطلب تشغيلاً موثوقًا من جهود تغذية منخفضة حيث قد تواجه متحكمات PWM التقليدية صعوبة في البدء.

• هيكل متقدم لوضع التيار: يقدم تنظيمًا استثنائيًا لخط الإدخال وتعويضًا تلقائيًا للامداد الأمامي، مما يضمن أداء تبديل مستقر على الرغم من تقلبات جهد الإدخال. يوفر تحديد التيار دورة بدورة حماية فورية during ظروف التحميل الزائد، معززًا موثوقية النظام.

• خرج عالي السرعة: يدمج مرحلة خرج قوية قادرة على قيادة MOSFETات و IGBTات طاقة مباشرة بتيارات ذروة تصل إلى 1 أمبير. تقلل خصائص التبديل المحسنة من خسائر الانتقال، محسنةً كفاءة مزود الطاقة الإجمالية والأداء الحراري.

• نظام تنظيم دقيق: يتميز بمذبذب معدل بالليزر مع تحكم ترددي دقيق ومرجع معوض حراريًا 5.0 فولت يحافظ على تسامح ±1%، مما يضمن أداءً متسقًا across نطاق درجة حرارة التشغيل بالكامل from -25°C إلى +85°C.

• مجموعة حماية شاملة: تتضمن إقفال انخفاض الجهد بعتبات دقيقة، مقارن استشعار تيار لإنهاء النبض الفوري during الأعطال، ومنطق داخلي يمنع نبضات الخرج المتعددة during أحداث عطل مفردة، مما يوفر حماية قوية للنظام.

المواصفات الفنية

• رقم الدائرة المتكاملة: UC3843AN

• النوع: متحكم PWM بوضع التيار

• نطاق جهد التغذية: 7.6 فولت إلى 30 فولت

• عتبة بدء UVLO: 8.4 فولت (نموذجي)

• عتبة إيقاف UVLO: 7.6 فولت (نموذجي)

• تيار الخرج: ±1 أمبير ذروة

• جهد المرجع: 5.0 فولت ±1%

• نطاق تردد المذبذب: حتى 500 كيلو هرتز

• عرض نطاق كسب مضخم الخطأ: 1 ميجا هرتز (نموذجي)

• نطاق دورة العمل: 0% إلى 100%

• درجة حرارة التشغيل: -25°C إلى +85°C

• الغلاف: 8 دبابيس DIP

محتويات العلبة

• 1 × دائرة متحكم PWM بوضع التيار UC3843AN
