Description

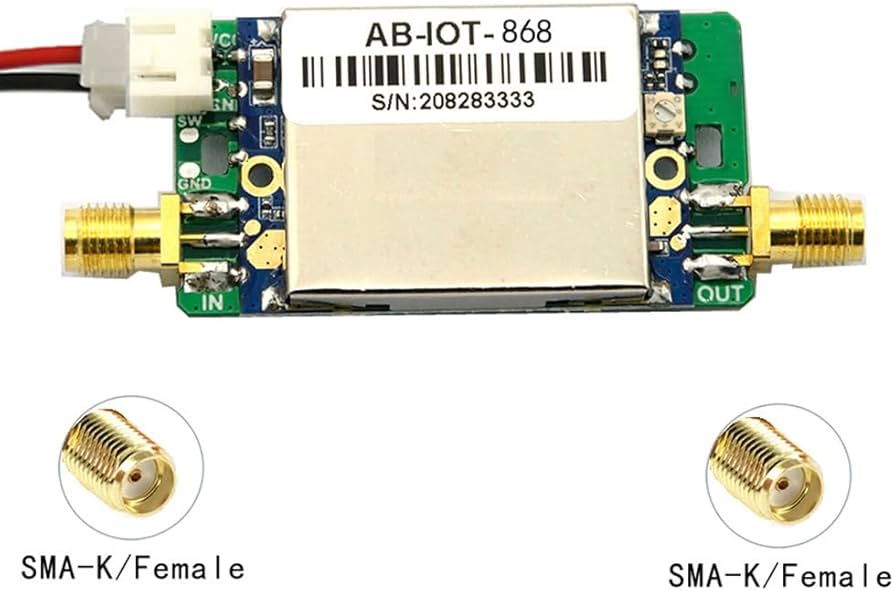

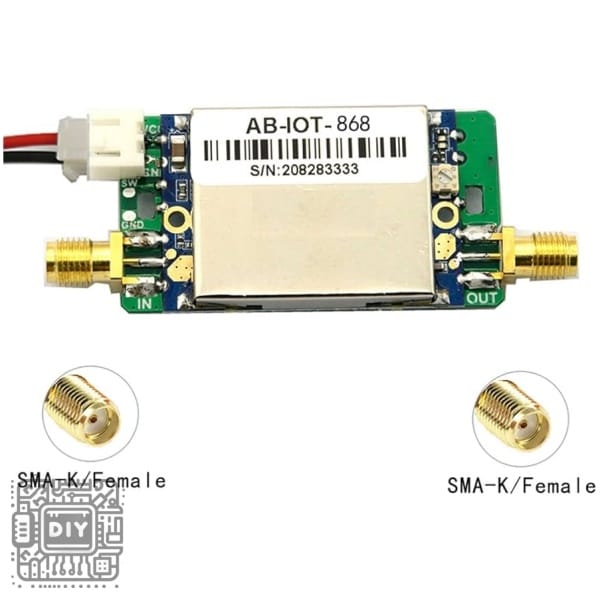

AB-868-SAM Two-Way Signal Amplifier – 315MHz to 960MHz LoRa Amplifier Module

Extend the range and improve the reliability of your wireless communication systems with the AB-868-SAM Two-Way Signal Amplifier, a high-performance bidirectional amplifier designed for ISM band applications from 315MHz to 960MHz . This versatile amplifier module is specifically optimized for LoRa, ZigBee, and other low-power wireless technologies operating in the 868MHz and 915MHz bands, delivering significant improvements in both transmission power and receiver sensitivity .

The AB-868-SAM is a true two-way amplifier that automatically switches between transmit and receive modes based on RF signal detection. In transmit mode, it amplifies the output signal from your transceiver, boosting power up to +20dBm (100mW) for extended range . In receive mode, it provides low-noise amplification to improve receiver sensitivity, allowing your system to detect weaker signals from remote devices . The module features a compact SMA connector interface for easy integration with your existing wireless modules, gateways, and development boards .

Designed for maximum flexibility, this amplifier operates across a wide frequency range covering 315MHz, 433MHz, 868MHz, and 915MHz bands, making it suitable for various applications including LoRaWAN gateways, long-range sensor networks, remote control systems, and industrial telemetry . The built-in automatic TX/RX switching eliminates the need for external control signals, simplifying integration with any transceiver that provides an RF output . Whether you’re building a long-range LoRa node, extending the coverage of your IoT network, or improving the performance of your wireless sensor system, the AB-868-SAM provides a reliable, plug-and-play amplification solution .

Key Features

Bidirectional Amplification

True two-way amplifier that automatically switches between transmit and receive modes based on RF signal detection, providing both power amplification in transmit mode and low-noise amplification in receive mode .

Wide Frequency Coverage

Supports the full ISM band from 315MHz to 960MHz, covering 315MHz, 433MHz, 868MHz, and 915MHz frequencies used in LoRa, ZigBee, and various wireless applications .

High Output Power

Provides up to +20dBm (100mW) output power in transmit mode, significantly extending communication range compared to typical transceiver outputs .

Low Noise Figure

Delivers improved receiver sensitivity with a low noise figure, enabling your system to detect weaker signals from remote devices .

Automatic TX/RX Switching

Built-in RF-sensing automatic switching eliminates the need for external control signals, simplifying integration with any standard transceiver module .

Compact SMA Interface

Features standard SMA connectors for easy integration with external antennas and RF modules, allowing quick connection to your existing wireless systems .

Low Power Consumption

Optimized for battery-powered applications with low current consumption in both transmit and receive modes, with automatic power-down during idle periods .

Wide Operating Voltage

Operates from 3.3V to 5V DC, making it compatible with both 3.3V microcontroller systems and 5V platforms without additional voltage regulation .

High Efficiency

Designed for optimal power efficiency, converting DC input to RF output with minimal loss, maximizing battery life in portable applications .

Industrial Temperature Range

Rugged design suitable for outdoor and industrial environments with extended operating temperature range for reliable performance in demanding conditions .

Specifications

Pin Configuration

Note: Some versions may have integrated SMA connectors for RF_IN and RF_OUT.

Wiring Diagram

Basic Connection with LoRa Module

LoRa Module                 AB-868-SAM Amplifier               Antenna
-----------                 --------------------               -------
RF Output    -----> (SMA)   RF_IN      RF_OUT (SMA)   ----->   Antenna
3.3V/5V      -----> VCC
GND          -----> GND

System Block Diagram

┌─────────────┐     ┌─────────────────┐     ┌─────────┐
│  Transceiver│────▶│ AB-868-SAM      │────▶│ Antenna │
│  (LoRa/ZB)  │◀────│ Amplifier Module│◀────│         │
└─────────────┘     └─────────────────┘     └─────────┘
                           │
                    3.3V-5V Power

Common Applications

• LoRaWAN gateways and nodes

• Long-range IoT sensor networks

• Industrial telemetry and monitoring

• Remote control systems

• Wireless alarm and security systems

• Agricultural sensor networks

• Smart metering infrastructure

• Drone and UAV telemetry links

• Rural wireless networks

• Amateur radio and hobbyist projects

Important Usage Notes

• Ensure the amplifier is properly matched to your transceiver’s output power; input power should not exceed the amplifier’s maximum input rating

• Use high-quality, low-loss coaxial cable for connections between modules to minimize signal degradation

• Install a suitable antenna matched to your operating frequency for optimal performance

• Provide adequate heat dissipation if operating at maximum output power for extended periods

• Ensure proper grounding to prevent RF interference and ensure stable operation

• The amplifier’s automatic switching requires a minimum RF signal to detect; very low power signals may not trigger the TX path correctly

• For best results, use with transceivers that provide clean, stable RF output

Package Contents

• 1 x AB-868-SAM Two-Way Signal Amplifier Module

• (SMA cables and antenna sold separately)

مضخم إشارة ثنائي الاتجاه AB-868-SAM – مضخم LoRa من 315 ميجاهرتز إلى 960 ميجاهرتز

قم بتوسيع نطاق وتحسين موثوقية أنظمة الاتصال اللاسلكية الخاصة بك باستخدام مضخم الإشارة ثنائي الاتجاه AB-868-SAM، وهو مضخم ثنائي الاتجاه عالي الأداء مصمم لتطبيقات النطاق ISM من 315 ميجاهرتز إلى 960 ميجاهرتز . تم تحسين وحدة المضخم متعددة الاستخدامات هذه خصيصًا لتقنيات LoRa و ZigBee والاتصالات اللاسلكية منخفضة الطاقة الأخرى التي تعمل في نطاقات 868 ميجاهرتز و 915 ميجاهرتز، مما يوفر تحسينات كبيرة في كل من قدرة الإرسال وحساسية المستقبل .

يعتبر AB-868-SAM مضخمًا ثنائي الاتجاه حقيقيًا يتحول تلقائيًا بين أوضاع الإرسال والاستقبال بناءً على كشف إشارة التردد اللاسلكي. في وضع الإرسال، يقوم بتضخيم إشارة الخرج من جهاز الإرسال والاستقبال الخاص بك، مما يعزز الطاقة حتى +20dBm للنطاق الممتد . في وضع الاستقبال، يوفر تضخيمًا منخفض الضوضاء لتحسين حساسية المستقبل، مما يسمح لنظامك باكتشاف إشارات أضعف من الأجهزة البعيدة . تتميز الوحدة بواجهة SMA مدمجة لسهولة التكامل مع وحداتك اللاسلكية الحالية والبوابات ولوحات التطوير .

مصمم لأقصى مرونة، يعمل هذا المضخم عبر نطاق تردد واسع يغطي نطاقات 315 ميجاهرتز و 433 ميجاهرتز و 868 ميجاهرتز و 915 ميجاهرتز، مما يجعله مناسبًا لتطبيقات مختلفة بما في ذلك بوابات LoRaWAN وشبكات الاستشعار طويلة المدى وأنظمة التحكم عن بُعد والقياس عن بُعد الصناعي . يلغي التبديل التلقائي بين الإرسال والاستقبال المدمج الحاجة إلى إشارات تحكم خارجية، مما يبسط التكامل مع أي جهاز إرسال واستقبال يوفر خرج RF . سواء كنت تبني عقدة LoRa بعيدة المدى أو توسع تغطية شبكة إنترنت الأشياء الخاصة بك أو تحسن أداء نظام الاستشعار اللاسلكي، فإن AB-868-SAM يوفر حل تضخيم موثوق وجاهز للاستخدام .

المميزات الرئيسية

تضخيم ثنائي الاتجاه

مضخم ثنائي الاتجاه حقيقي يتحول تلقائيًا بين أوضاع الإرسال والاستقبال بناءً على كشف إشارة التردد اللاسلكي، مما يوفر تضخيم طاقة في وضع الإرسال وتضخيم منخفض الضوضاء في وضع الاستقبال .

تغطية ترددية واسعة

يدعم نطاق ISM بالكامل من 315 ميجاهرتز إلى 960 ميجاهرتز، ويغطي ترددات 315 ميجاهرتز و 433 ميجاهرتز و 868 ميجاهرتز و 915 ميجاهرتز المستخدمة في LoRa و ZigBee والتطبيقات اللاسلكية المختلفة .

قدرة خرج عالية

يوفر طاقة خرج تصل إلى +20dBm في وضع الإرسال، مما يوسع نطاق الاتصال بشكل كبير مقارنة بمخرجات أجهزة الإرسال والاستقبال النموذجية .

رقم ضوضاء منخفض

يقدم حساسية مستقبل محسنة مع رقم ضوضاء منخفض، مما يتيح لنظامك اكتشاف إشارات أضعف من الأجهزة البعيدة .

تبديل تلقائي TX/RX

يلغي التبديل التلقائي المعتمد على استشعار التردد اللاسلكي الحاجة إلى إشارات تحكم خارجية، مما يبسط التكامل مع أي وحدة إرسال واستقبال قياسية .

واجهة SMA مدمجة

تتميز بموصلات SMA قياسية لسهولة التكامل مع الهوائيات الخارجية ووحدات التردد اللاسلكي، مما يسمح بالاتصال السريع بأنظمتك اللاسلكية الحالية .

استهلاك طاقة منخفض

محسن للتطبيقات التي تعمل بالبطارية مع استهلاك تيار منخفض في كل من أوضاع الإرسال والاستقبال، مع إيقاف تشغيل تلقائي للطاقة خلال فترات الخمول .

جهد تشغيل واسع

يعمل من 3.3V إلى 5V تيار مستمر، مما يجعله متوافقًا مع كل من أنظمة المتحكمات الدقيقة 3.3V ومنصات 5V دون تنظيم جهد إضافي .

كفاءة عالية

مصمم لكفاءة طاقة مثلى، حيث يحول طاقة الدخل DC إلى خرج RF بأقل خسارة، مما يزيد من عمر البطارية في التطبيقات المحمولة .

نطاق درجة حرارة صناعي

تصميم قوي مناسب للبيئات الخارجية والصناعية مع نطاق درجة حرارة تشغيل ممتد لأداء موثوق في الظروف الصعبة .

المواصفات الفنية

تكوين الأطراف

مخطط التوصيل

الاتصال الأساسي مع وحدة LoRa

وحدة LoRa                 مضخم AB-868-SAM                 هوائي
-----------               --------------------            -------
خرج RF      -----> (SMA)   RF_IN      RF_OUT (SMA) ----->  هوائي
3.3V/5V     -----> VCC
GND         -----> GND

التطبيقات الشائعة

• بوابات وعقد LoRaWAN

• شبكات استشعار إنترنت الأشياء طويلة المدى

• القياس عن بُعد والمراقبة الصناعية

• أنظمة التحكم عن بُعد

• أنظمة الإنذار والأمن اللاسلكية

• شبكات استشعار زراعية

• شبكات القياس الذكية

• روابط القياس عن بُعد للطائرات بدون طيار

• مشاريع الهوايات والراديو الهاوي

محتويات العلبة

• 1 × وحدة مضخم إشارة ثنائي الاتجاه AB-868-SAM
