TF-Luna Laser LiDAR Range Finder – Single-Point Micro Ranging TOF Module

Product Description

Experience precision distance measurement with the TF-Luna Laser LiDAR Range Finder, an advanced Time-of-Flight (TOF) sensor that delivers exceptional accuracy and reliability in a compact, single-point micro-ranging module. This cutting-edge laser distance sensor utilizes sophisticated infrared laser technology to provide precise, non-contact distance measurements with millimeter-level accuracy, making it the ideal solution for applications requiring exact ranging capabilities. Unlike ultrasonic sensors that suffer from beam dispersion and environmental interference, or infrared sensors with limited range and accuracy, the TF-Luna employs laser TOF technology that measures the time taken for laser pulses to travel to a target and back, ensuring consistent, high-precision readings regardless of target color, texture, or environmental conditions.

The TF-Luna features an impressive measurement range from 0.1 meters to 8 meters (extendable to 12 meters in optimal conditions) with a remarkable accuracy of ±1% under normal operating conditions. This exceptional performance is achieved through advanced signal processing algorithms and high-quality optical components that minimize measurement errors and provide stable, repeatable results. The sensor’s compact design and lightweight construction make it perfect for integration into space-constrained applications such as drones, robotics, industrial automation, smart devices, and portable instruments. Its single-point ranging capability ensures focused, precise measurements ideal for applications like obstacle avoidance, level monitoring, position detection, and gesture recognition.

Engineered for seamless integration and user-friendly operation, the TF-Luna communicates via a simple UART (serial) interface and supports multiple output formats including distance, signal strength, and temperature compensation data. The module operates on a wide voltage range of 3.3V to 5V DC, making it directly compatible with most microcontroller platforms including Arduino, STM32, ESP8266, ESP32, and Raspberry Pi. With its low power consumption (typically 70mA during operation) and configurable frame rate (up to 250Hz), the TF-Luna is suitable for both battery-powered devices and high-speed measurement applications. The built-in temperature compensation system ensures measurement stability across varying environmental conditions, while the robust housing protects the sensitive optical components from dust, moisture, and mechanical damage.

Key Features

High-Precision Laser Ranging

Achieve millimeter-level accuracy with advanced Time-of-Flight laser technology, providing reliable distance measurements from 10cm to 8 meters with exceptional consistency.

Compact Single-Point Design

Benefit from a micro-sized ranging module that delivers professional performance in a compact form factor, ideal for space-constrained applications and portable devices.

Fast & Stable Performance

Experience high-speed measurements with configurable frame rates up to 250Hz and built-in temperature compensation for stable operation across varying environmental conditions.

Simple UART/I2C Interface

Integrate easily with standard serial communication protocols and wide voltage compatibility, featuring straightforward data output for quick microcontroller integration.

Versatile Application Capability

Utilize precise single-point ranging for diverse applications including robotics, drones, industrial automation, smart devices, and precision measurement systems.

Technical Specifications

• Measurement Principle: Time-of-Flight (TOF) Laser Ranging

• Operating Voltage: 3.3V to 5V DC

• Measuring Range: 0.1m to 8m (extendable to 12m)

• Accuracy: ±1% (typical)

• Resolution: 1cm

• Frame Rate: Configurable 1-250Hz

• Laser Wavelength: 850nm Infrared

• Laser Class: Class 1 (Eye Safe)

• Communication Interface: UART (default), I2C configurable

• Operating Current: 70mA typical

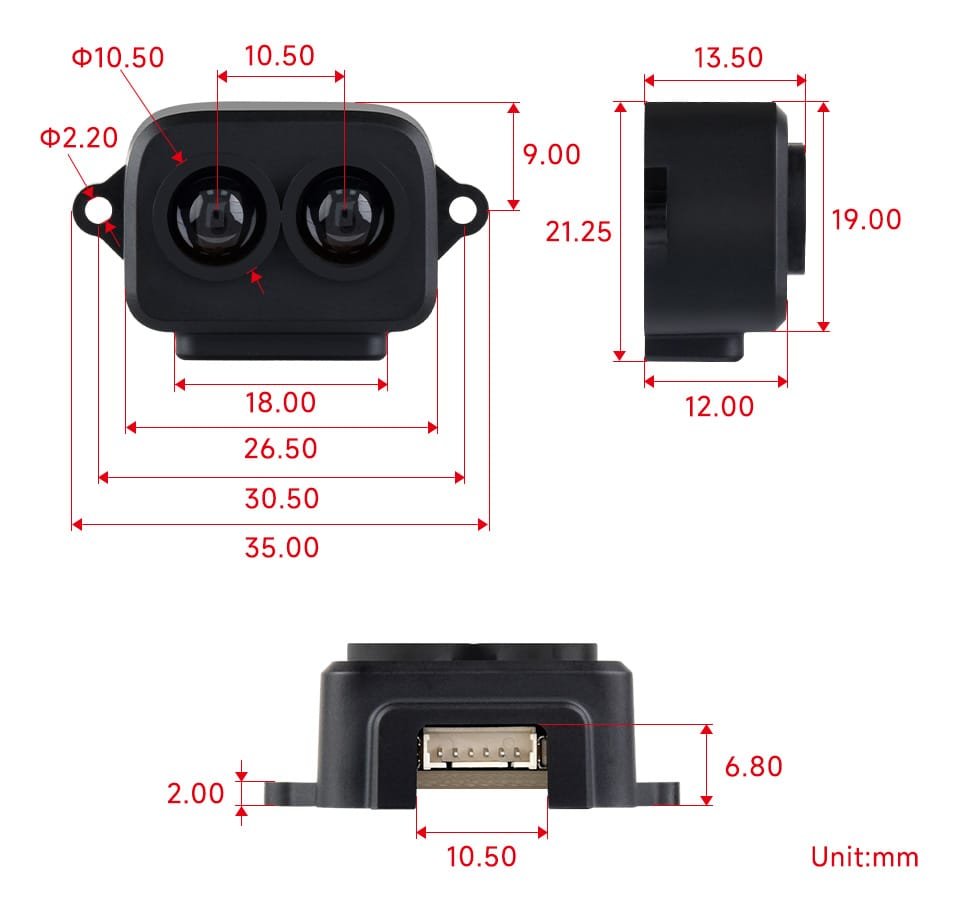

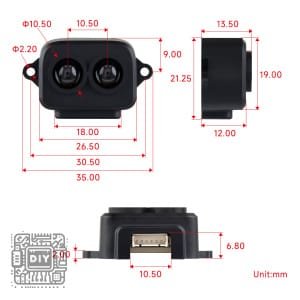

• Dimensions: 32mm × 22mm × 14mm

• Operating Temperature: -20°C to +60°C

• Output Data: Distance, Signal Strength, Temperature

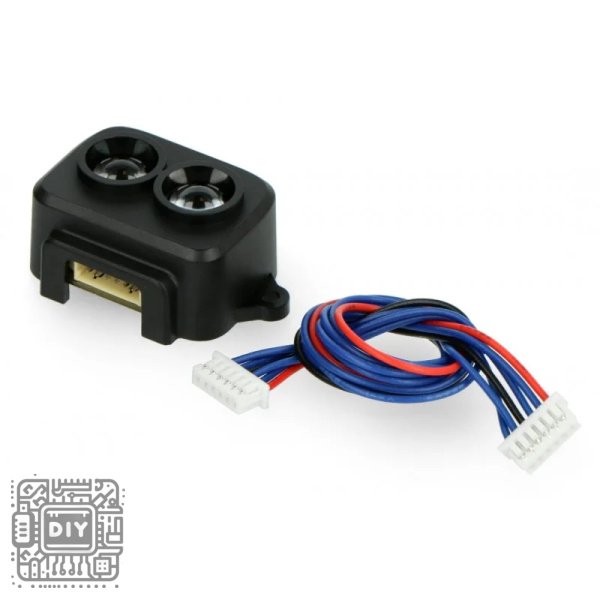

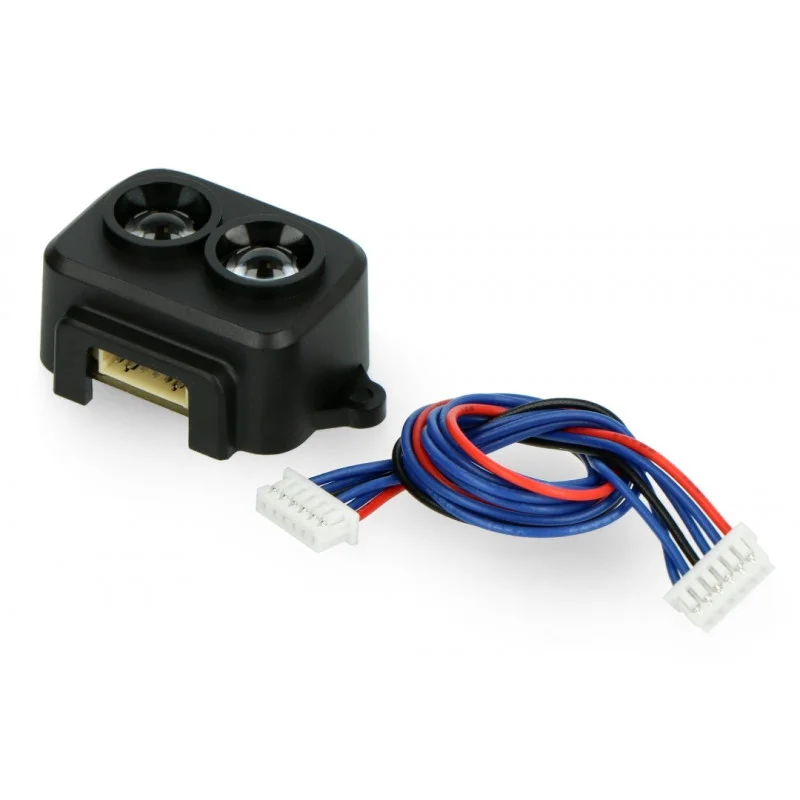

Package Contents

• 1 × TF-Luna Laser LiDAR Range Finder Module

• 1 × Set of connection cables

---

مقياس مسافة ليزر TF-Luna – وحدة قياس نقطي دقيق بتقنية زمن الطيران

وصف المنتج

جرب قياس المسافة بدقة مع مقياس مسافة ليزر TF-Luna، مستشعر متقدم بتقنية “زمن الطيران” يقدم دقة وموثوقية استثنائيتين في وحدة قياس نقطية دقيقة مضغوطة. يستخدم مستشعر المسافة الليزري المتطور هذا تكنولوجيا ليزر الأشعة تحت الحمراء المتطورة لتوفير قياسات مسافة دقيقة بدون تلامس بدقة على مستوى المليمتر، مما يجعله الحل الأمثل للتطبيقات التي تتطلب قدرات قياس مدى دقيقة. على عكس المستشعرات فوق الصوتية التي تعاني من تشتت الحزمة والتأثيرات البيئية، أو مستشعرات الأشعة تحت الحمراء ذات المدى والدقة المحدودين، يستخدم TF-Luna تكنولوجيا ليزر “زمن الطيران” التي تقيس الوقت الذي تستغرقه نبضات الليزر للسفر إلى الهدف والعودة، مما يضمن قراءات عالية الدقة متسقة بغض النظر عن لون الهدف أو ملمسه أو الظروف البيئية.

يتميز TF-Luna بنطاق قياس مثير للإعجاب من 0.1 متر إلى 8 أمتار (قابلة للتمديد إلى 12 متر في الظروف المثلى) مع دقة remarkable تبلغ ±1% تحت ظروف التشغيل العادية. يتم تحقيق هذا الأداء الاستثنائي through خوارزميات معالجة إشارات متقدمة ومكونات بصرية عالية الجودة تقلل من أخطاء القياس وتوفر نتائج مستقرة قابلة للتكرار. يجعل التصميم المضغوط والبناء خفيف الوزن للمستشعر منه مثاليًا للتكامل في التطبيقات محدودة المساحة مثل الطائرات المسيرة والروبوتات والأتمتة الصناعية والأجهزة الذكية والأدوات المحمولة. تضمن قدرة القياس النقطي الخاصة به قياسات مركزة دقيقة مثالية لتطبيقات مثل تجنب العوائق ومراقبة المستوى واكتشاف الموضع والتعرف على الإيماءات.

مصمم للتكامل السهل والتشغيل سهل الاستخدام، يتواصل TF-Luna through واجهة UART (مسلسلة) بسيطة ويدعم تنسيقات إخراج multiple including المسافة وقوة الإشارة وبيانات تعويض درجة الحرارة. تعمل الوحدة على نطاق جهد wide من 3.3 فولت إلى 5 فولت تيار مستمر، مما يجعلها متوافقة directly مع معظم منصات المتحكمات الدقيقة including Arduino و STM32 و ESP8266 و ESP32 و Raspberry Pi. مع استهلاك الطاقة المنخفض (typically 70 ملي أمبير during التشغيل) ومعدل إطار قابل للتكوين (حتى 250 هرتز)، يكون TF-Luna مناسبًا لكل من الأجهزة التي تعمل بالبطارية وتطبيقات القياس عالية السرعة. يضمن نظام تعويض درجة الحرارة المدمج استقرار القياس عبر الظروف البيئية المختلفة، بينما يحمي الغلاف القوي المكونات البصرية الحساسة من الغبار والرطوبة والأضرار الميكانيكية.

الميزات الرئيسية

قياس مسافة ليزري عالي الدقة

احقق دقة على مستوى المليمتر مع تكنولوجيا ليزر “زمن الطيران” المتقدمة، مما يوفر قياسات مسافة موثوقة من 10 سم إلى 8 أمتار مع اتساق استثنائي.

تصميم نقطي مضغوط

استفد من وحدة قياس دقيقة الحجم تقدم أداءً احترافيًا في شكل مضغوط، مثالي للتطبيقات محدودة المساحة والأجهزة المحمولة.

أداء سريع ومستقر

جرب قياسات عالية السرعة بمعدلات إطار قابلة للتكوين تصل إلى 250 هرتز وتعويض درجة حرارة مدمج لتشغيل مستقر عبر الظروف البيئية المختلفة.

واجهة UART/I2C بسيطة

تكامل بسهولة مع بروتوكولات الاتصال المسلسل القياسية وتوافق جهد wide، مع إخراج بيانات straightforward للتكامل السريع مع المتحكم الدقيق.

قدرة تطبيقية متعددة الاستخدامات

استخدم القياس النقطي الدقيق لتطبيقات متنوعة including human الآلي والطائرات المسيرة والأتمتة الصناعية والأجهزة الذكية وأنظمة القياس الدقيق.

المواصفات الفنية

• مبدأ القياس: قياس مسافة ليزر “زمن الطيران”

• جهد التشغيل: 3.3 فولت إلى 5 فولت تيار مستمر

• مدى القياس: 0.1 متر إلى 8 متر (قابل للتمديد إلى 12 متر)

• الدقة: ±1% (نموذجي)

• الدقة التفصيلية: 1 سم

• معدل الإطار: قابل للتكوين 1-250 هرتز

• طول موجة الليزر: 850 نانومتر أشعة تحت الحمراء

• تصنيف الليزر: الفئة 1 (آمن على العين)

• واجهة الاتصال: UART (افتراضي)، I2C قابل للتكوين

• تيار التشغيل: 70 ملي أمبير نموذجي

• الأبعاد: 32 مم × 22 مم × 14 مم

• درجة حرارة التشغيل: -20°C إلى +60°C

• بيانات الإخراج: المسافة، قوة الإشارة، درجة الحرارة

محتويات العلبة

• 1 × وحدة مقياس مسافة ليزر TF-Luna
