Description

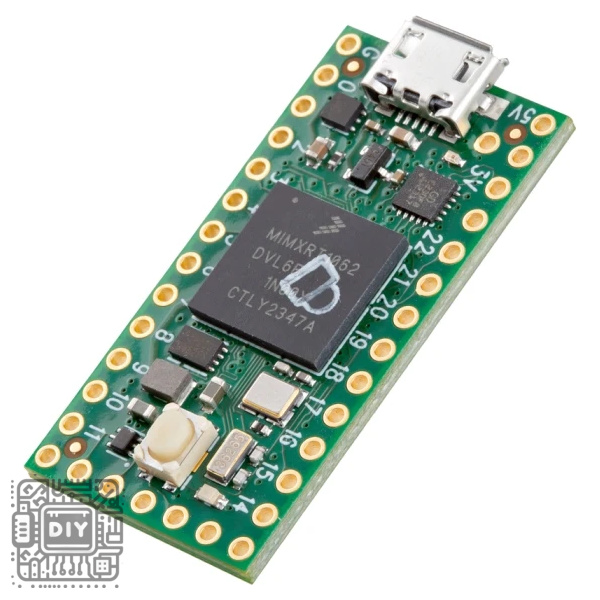

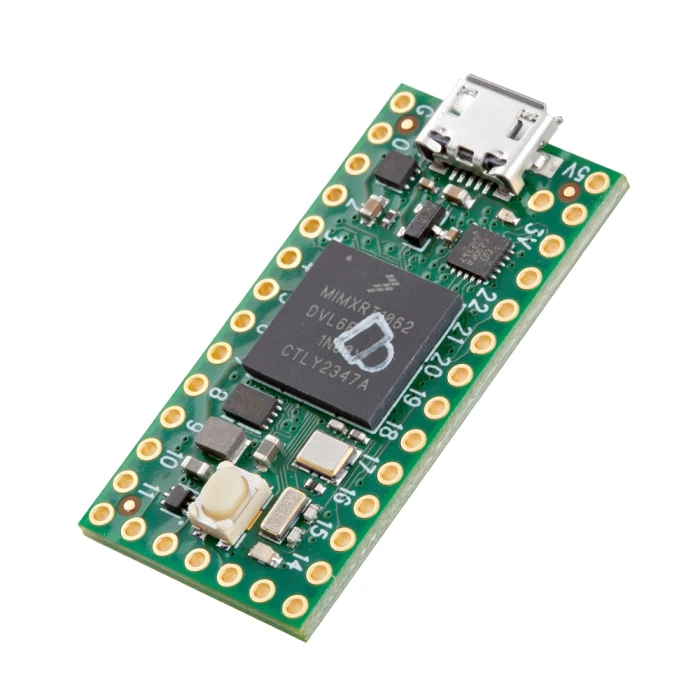

Teensy 4.0 Development Board – ARM Cortex-M7 High-Performance Microcontroller Module

Build advanced, high-speed embedded projects with the Teensy 4.0 Development Board, a compact yet extraordinarily powerful microcontroller module based on the NXP i.MX RT1062 processor. This tiny board delivers desktop-class performance in a breadboard-friendly 1.4 x 0.7-inch form factor, making it the ideal choice for demanding applications including audio synthesis, real-time signal processing, robotics, and high-speed data acquisition.

At the heart of the Teensy 4.0 lies the NXP i.MX RT1062 ARM Cortex-M7 processor running at 600 MHz, making it one of the fastest microcontrollers available. This 32-bit processor features a dual-issue superscalar architecture with branch prediction, a hardware floating-point unit supporting both 32-bit and 64-bit operations, and 1024 KB of RAM. With 2048 KB of flash memory, this board provides ample resources for complex applications, large codebases, and real-time processing tasks that would overwhelm traditional 8-bit or 16-bit platforms.

Despite its immense processing power, the Teensy 4.0 maintains the same compact footprint as its predecessors, ensuring compatibility with existing Teensy shields and projects. It features 40 digital I/O pins, 31 PWM pins, 14 analog input pins with dual 12-bit ADCs, and a comprehensive set of communication interfaces including multiple serial ports, SPI interfaces, I2C interfaces, and CAN bus controllers. The board also includes two USB ports, I2S digital audio interfaces, and a native SDIO interface for SD cards.

The Teensy 4.0 supports dynamic clock scaling, allowing you to change the CPU speed without disrupting serial communication, audio sample rates, or timing functions. A built-in power shut-off feature lets you completely disable the 3.3V supply via a pushbutton, while an optional coin cell connected to VBAT keeps the real-time clock running during power-down. The board operates at 3.3V logic levels with 5V tolerant digital inputs, and can be powered via its micro-USB port or through the VIN pin.

Key Features

600 MHz ARM Cortex-M7 Processor

Powered by the NXP i.MX RT1062 32-bit ARM Cortex-M7 processor running at 600 MHz, featuring a dual-issue superscalar architecture, hardware floating-point unit, and branch prediction for exceptional computational performance.

High-Capacity Memory

Offers 2048 KB of flash memory for program storage and 1024 KB of RAM, providing ample resources for complex applications, audio processing, and real-time data handling.

Extensive I/O Capabilities

Provides 40 digital pins, 31 PWM pins for analog-style control, and 14 analog input pins with dual 12-bit ADCs for precise sensor measurements.

Rich Communication Interfaces

Supports multiple serial ports, SPI interfaces with FIFOs, I2C interfaces with FIFOs, and CAN bus controllers for flexible connectivity.

High-Speed USB Connectivity

Features two USB ports for fast data transfer, programming, and device connectivity, including USB host capability.

Advanced Audio Peripherals

Includes I2S digital audio interfaces and S/PDIF digital audio port for high-quality audio input/output, making it ideal for audio synthesis, effects processing, and digital music applications.

Cryptographic Acceleration

Integrated hardware cryptographic acceleration and a true random number generator for secure communication and data protection in connected applications.

Real-Time Clock

Built-in RTC with battery backup support for time-stamping applications, data logging, and maintaining time during power-down.

Dynamic Clock Scaling

Supports dynamic CPU speed changes without disrupting serial baud rates, audio sample rates, or timing functions, allowing you to optimize performance and power consumption.

Power Shut-Off Feature

Integrated power management allows complete shutdown of the 3.3V supply via pushbutton, with RTC continuing to operate on coin cell backup.

Compact Breadboard-Friendly Form Factor

Measures just 35.6mm x 17.8mm, making it one of the smallest high-performance development boards available, perfect for space-constrained projects and wearable devices.

Arduino IDE Compatibility

Fully supported by the Arduino IDE through the Teensyduino add-on, allowing you to leverage thousands of existing libraries and sketches while accessing the advanced features of the Teensy platform.

Specifications

Pin Configuration

Wiring Diagram

Basic Power and Programming

micro-USB Cable -----> Board USB Port
(Provides 5V power and programming)

External Power Connection

3.6V-5V DC -----> VIN pin
GND ----------> GND pin

RTC Battery Backup

3V Coin Cell -----> VBAT pin
GND ------------> GND

Connecting an I2C Sensor

Teensy 4.0                I2C Sensor
----------                ----------
3.3V          ----->      VCC
GND           ----->      GND
SCL (Pin 19)  ----->      SCL
SDA (Pin 18)  ----->      SDA

Arduino IDE Setup (Teensyduino)

1. Download and install the latest version of Arduino IDE

2. Download the Teensyduino installer from the PJRC website

3. Run the Teensyduino installer and follow the instructions

4. Select the Arduino IDE installation directory when prompted

5. After installation, select Teensy 4.0 from the Boards menu

6. Connect the Teensy 4.0 to your computer via micro-USB

7. Press the pushbutton on the board to enter programming mode

8. Upload your sketch

Arduino Code Example

// Example: Blink LED and Read Analog Input

const int ledPin = 13;      // Built-in LED on Teensy 4.0
const int analogPin = A0;   // Analog input pin

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(115200);
  Serial.println("Teensy 4.0 Ready - 600 MHz ARM Cortex-M7");
}

void loop() {
  // Blink LED
  digitalWrite(ledPin, HIGH);
  delay(500);
  digitalWrite(ledPin, LOW);
  delay(500);

  // Read analog sensor value
  int sensorValue = analogRead(analogPin);
  float voltage = (sensorValue / 4095.0) * 3.3;

  Serial.print("Analog Value: ");
  Serial.print(sensorValue);
  Serial.print("  Voltage: ");
  Serial.println(voltage, 3);
}

Audio Library Example

#include <Audio.h>
#include <Wire.h>
#include <SPI.h>
#include <SD.h>
#include <SerialFlash.h>

// GUItool: begin automatically generated code
AudioSynthWaveform       waveform1;      // Sine wave generator
AudioOutputI2S           i2s1;           // I2S audio output
AudioConnection          patchCord1(waveform1, 0, i2s1, 0);
AudioConnection          patchCord2(waveform1, 0, i2s1, 1);
AudioControlSGTL5000     sgtl5000_1;     // Audio shield control
// GUItool: end automatically generated code

void setup() {
  AudioMemory(8);
  sgtl5000_1.enable();
  sgtl5000_1.volume(0.5);

  waveform1.begin(0.5, 440, WAVEFORM_SINE);  // 440 Hz sine wave
}

void loop() {
  // Audio runs in the background
}

Key Performance Highlights

• 600 MHz Core Speed: Delivers up to 3000+ CoreMark, outperforming most other microcontrollers

• Hardware Floating-Point Unit: Single-precision and double-precision FPU for efficient mathematical operations

• Dual-issue Superscalar Architecture: Can execute two instructions per clock cycle for maximum throughput

• Tightly Coupled Memory: 512 KB of RAM with single-cycle access for zero-wait-state execution

• High-Speed Peripherals: USB at 480 Mbit/sec, SPI at up to 60 MHz, I2C at up to 1.8 Mbit/sec

Common Applications

• High-performance audio synthesis and effects processing

• Real-time digital signal processing

• Advanced robotics and motor control

• High-speed data acquisition and logging

• Custom USB devices and host applications

• Flight controllers and drones

• MIDI controllers and synthesizers

• Video game peripherals

• Industrial automation and control

• Scientific instrumentation

• Educational advanced embedded systems

Package Contents

• 1 x Teensy 4.0 Development Board

لوحة تطوير Teensy 4.0 – وحدة متحكم ARM Cortex-M7 عالية الأداء

ابنِ مشاريع مدمجة متقدمة وعالية السرعة باستخدام لوحة تطوير Teensy 4.0، وهي وحدة متحكم صغيرة الحجم وقوية للغاية تعتمد على معالج NXP i.MX RT1062. تقدم هذه اللوحة الصغيرة أداءً على مستوى سطح المكتب في عامل شكل صغير 1.4 × 0.7 بوصة مناسب للوحات التجارب، مما يجعلها الخيار المثالي للتطبيقات المتطلبة بما في ذلك تركيب الصوت ومعالجة الإشارات في الوقت الفعلي والروبوتات واكتساب البيانات عالية السرعة.

في قلب Teensy 4.0 يوجد معالج NXP i.MX RT1062 ARM Cortex-M7 بتردد 600 ميجاهرتز، مما يجعله واحدًا من أسرع المتحكمات الدقيقة المتاحة. يتميز هذا المعالج 32 بت بهندسة ثنائية الإصدار مع توقع الفروع، ووحدة فاصلة عائمة تدعم عمليات 32 بت و 64 بت، وذاكرة وصول عشوائي سعة 1024 كيلوبايت. مع 2048 كيلوبايت من ذاكرة الفلاش، توفر هذه اللوحة موارد وفيرة للتطبيقات المعقدة وقواعد التعليمات البرمجية الكبيرة ومهام المعالجة في الوقت الفعلي.

على الرغم من قوتها المعالجة الهائلة، تحتفظ Teensy 4.0 بنفس البصمة المدمجة مثل سابقاتها، مما يضمن التوافق مع دروع ومشاريع Teensy الحالية. تتميز بـ 40 دبوس إدخال/إخراج رقمي، و 31 دبوس PWM، و 14 دبوس إدخال تماثلي مع محولي ADC 12 بت، ومجموعة شاملة من واجهات الاتصال. تتضمن اللوحة أيضًا منفذي USB وواجهات صوت رقمية I2S وواجهة SDIO أصلية لبطاقات SD.

تدعم Teensy 4.0 تغيير سرعة الساعة ديناميكيًا، مما يسمح لك بتغيير سرعة المعالج دون تعطيل الاتصال التسلسلي أو معدلات عينات الصوت أو وظائف التوقيت. تتيح ميزة إيقاف الطاقة المدمجة تعطيل مصدر 3.3V بالكامل عبر زر ضغط، بينما تحافظ بطارية اختيارية متصلة بـ VBAT على تشغيل الساعة الزمنية الحقيقية أثناء انقطاع الطاقة. تعمل اللوحة بمستويات منطق 3.3V مع مدخلات رقمية متوافقة مع 5V، ويمكن تشغيلها عبر منفذ micro-USB أو عبر دبوس VIN.

المميزات الرئيسية

معالج ARM Cortex-M7 600 ميجاهرتز

مدعوم بمعالج NXP i.MX RT1062 32 بت ARM Cortex-M7 بتردد 600 ميجاهرتز، يتميز بهندسة ثنائية الإصدار مع توقع الفروع، ووحدة فاصلة عائمة، وقدرة استثنائية على معالجة التطبيقات المتطلبة.

سعة ذاكرة عالية

يوفر 2048 كيلوبايت من ذاكرة الفلاش لتخزين البرامج و 1024 كيلوبايت من ذاكرة الوصول العشوائي، مما يوفر موارد وفيرة للتطبيقات المعقدة ومعالجة الصوت ومعالجة البيانات في الوقت الفعلي.

قدرات إدخال/إخراج واسعة

يوفر 40 دبوسًا رقميًا، و 31 دبوس PWM للتحكم على غرار التماثلي، و 14 دبوس إدخال تماثلي مع محولي ADC 12 بت للقياسات الدقيقة.

واجهات اتصال غنية

يدعم واجهات تسلسلية متعددة، وواجهات SPI، وواجهات I2C، ووحدات تحكم CAN bus للاتصال المرن.

اتصال USB عالي السرعة

يتميز بمنفذي USB لنقل البيانات بسرعة والبرمجة واتصال الأجهزة، بما في ذلك قدرة المضيف USB.

محيطات صوتية متقدمة

يتضمن واجهات صوت رقمية I2S ومنفذ صوت رقمي S/PDIF لإدخال/إخراج صوت عالي الجودة، مما يجعله مثاليًا لتركيب الصوت ومعالجة المؤثرات وتطبيقات الموسيقى الرقمية.

تسريع تشفيري

تسريع تشفيري مدمج بالأجهزة ومولد أرقام عشوائي حقيقي للاتصال الآمن وحماية البيانات في التطبيقات المتصلة.

ساعة زمن حقيقية

ساعة RTC مدمجة مع دعم بطارية احتياطية لتطبيقات الطابع الزمني وتسجيل البيانات والحفاظ على الوقت أثناء انقطاع الطاقة.

تغيير سرعة الساعة ديناميكيًا

يدعم تغيير سرعة المعالج دون تعطيل معدلات الباود التسلسلية أو معدلات عينات الصوت أو وظائف التوقيت، مما يسمح بتحسين الأداء واستهلاك الطاقة.

ميزة إيقاف الطاقة

إدارة طاقة مدمجة تسمح بإيقاف تشغيل مصدر 3.3V بالكامل عبر زر ضغط، مع استمرار عمل RTC على بطارية احتياطية.

عامل شكل مضغوط مناسب للوحات التجارب

قياسات 35.6 مم × 17.8 مم فقط، مما يجعله واحدًا من أصغر لوحات التطوير عالية الأداء المتاحة، مثالي للمشاريع محدودة المساحة والأجهزة القابلة للارتداء.

توافق مع Arduino IDE

مدعوم بالكامل بواسطة Arduino IDE من خلال إضافة Teensyduino، مما يسمح لك بالاستفادة من آلاف المكتبات والرسومات الحالية مع الوصول إلى الميزات المتقدمة لمنصة Teensy.

المواصفات الفنية

التطبيقات الشائعة

• تركيب صوت عالي الأداء ومعالجة المؤثرات

• معالجة الإشارات الرقمية في الوقت الفعلي

• الروبوتات المتقدمة والتحكم في المحركات

• اكتساب وتسجيل البيانات عالية السرعة

• أجهزة USB مخصصة وتطبيقات المضيف

• وحدات التحكم في الطيران والطائرات بدون طيار

• وحدات تحكم MIDI وأجهزة تركيب الصوت

• أتمتة صناعية وتحكم

• الأجهزة العلمية

• الأنظمة المدمجة التعليمية المتقدمة

محتويات العلبة

• 1 × لوحة تطوير Teensy 4.0
