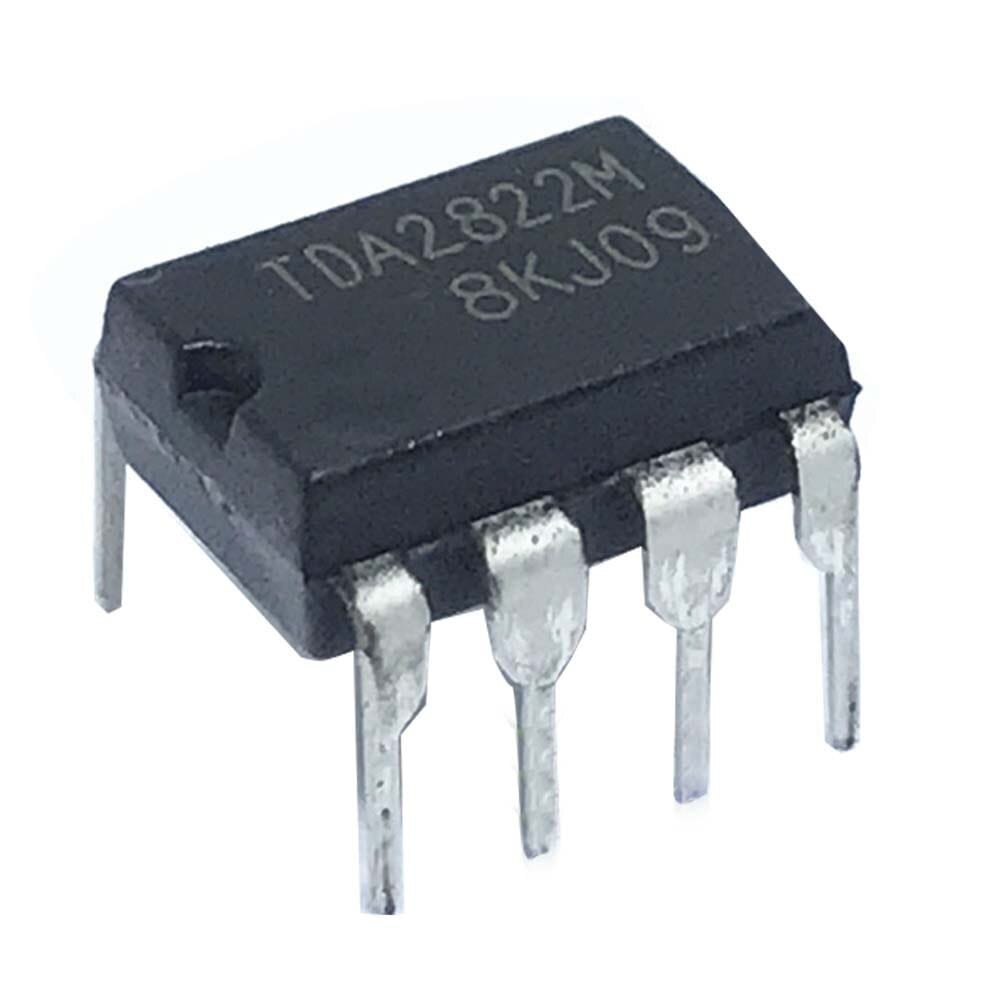

TDA2822D Dual Low Voltage Audio Amplifier IC

Product Description

Build compact stereo and bridge amplifiers with the TDA2822D Audio Amplifier. This IC is a monolithic integrated circuit in a 8-lead SO package. It is perfect for portable audio devices. You can use it in stereo configuration or bridge mode. Therefore, it offers excellent design flexibility. It delivers clean sound for radios, headphones, and multimedia speakers.

Key Features

• Low Voltage Operation: Works from 1.8V to 15V. This makes it ideal for battery-powered applications.

• Dual Channel Operation: Functions as two separate amplifiers. Consequently, you can create true stereo sound systems.

• Bridge Output Configuration: Can be wired as a single channel. This mode provides higher output power to a single speaker.

• Low Crossover Distortion: Provides clean audio output. It ensures high-quality sound reproduction.

• Minimal External Components: Requires very few parts to operate. This simplifies your circuit design and reduces cost.

Technical Specifications

• IC Part Number: TDA2822D

• Type: Dual Low-Voltage Power Amplifier

• Supply Voltage Range: 1.8V to 15V

• Output Power: 1W per channel (at 4Ω, 9V)

• Quiescent Current: 6 mA

• Package: 8-Pin SOIC (SMD)

• Configuration: Stereo or Bridge-tied Load (BTL)

Package Contents

• 1 x TDA2822D Dual Audio Amplifier IC

الدائرة المتكاملة TDA2822D لمضخم الصوت المزدوج

وصف المنتج

الميزات الرئيسية

• تشغيل بجهد منخفض: يعمل بجهود من 1.8 فولت إلى 15 فولت. مما يجعله مثاليًا للأجهزة المحمولة.

• تشغيل ثنائي القنوات: يعمل كمضخمين منفصلين. وبالتالي، يمكنك إنشاء أنظمة صوت ستريو حقيقية.

• تكوينة مخرج Bridge: يمكن توصيله كقناة واحدة. هذا الوضع يوفر قوة خرج أعلى لسماعة واحدة.

• تشويه منخفض عند التقاطع: يقدم صوتًا نقيًا في المخرج. مما يضمن إعادة إنتاج صوت عالي الجودة.

• حد أدنى من المكونات الخارجية: يحتاج عدد قليل جدًا من القطع للعمل. هذا يبسط تصميم الدائرة ويخفض التكلفة.

المواصفات الفنية

• رقم الدائرة المتكاملة: TDA2822D

• النوع: مضخم طاقة مزدوج لجهود منخفضة

• نطاق جهد التغذية: 1.8 فولت إلى 15 فولت

• قوة الخرج: 1 واط لكل قناة

• تيار الخمول: 6 ملي أمبير

• الغلاف: 8 دبابيس SOIC (SMD)

• التكوين: ستريو أو Bridge-tied Load (BTL)

محتويات العلبة

• 1 × دائرة مضخم الصوت المزدوج TDA2822D
