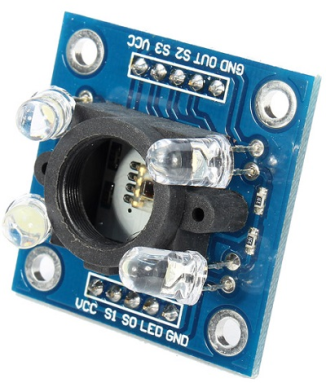

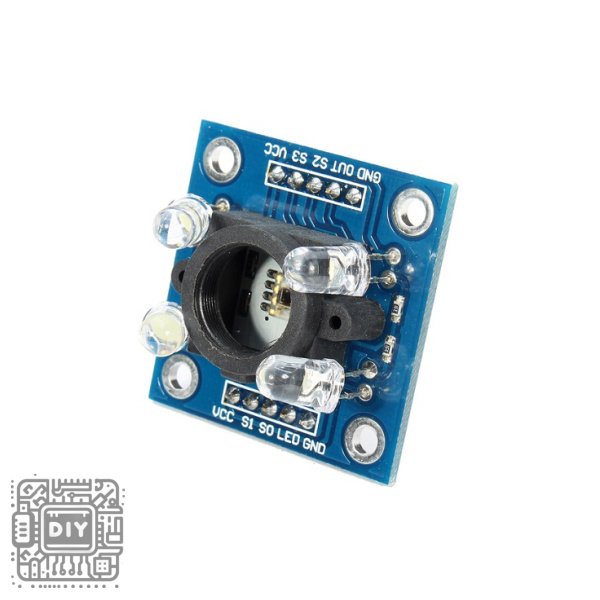

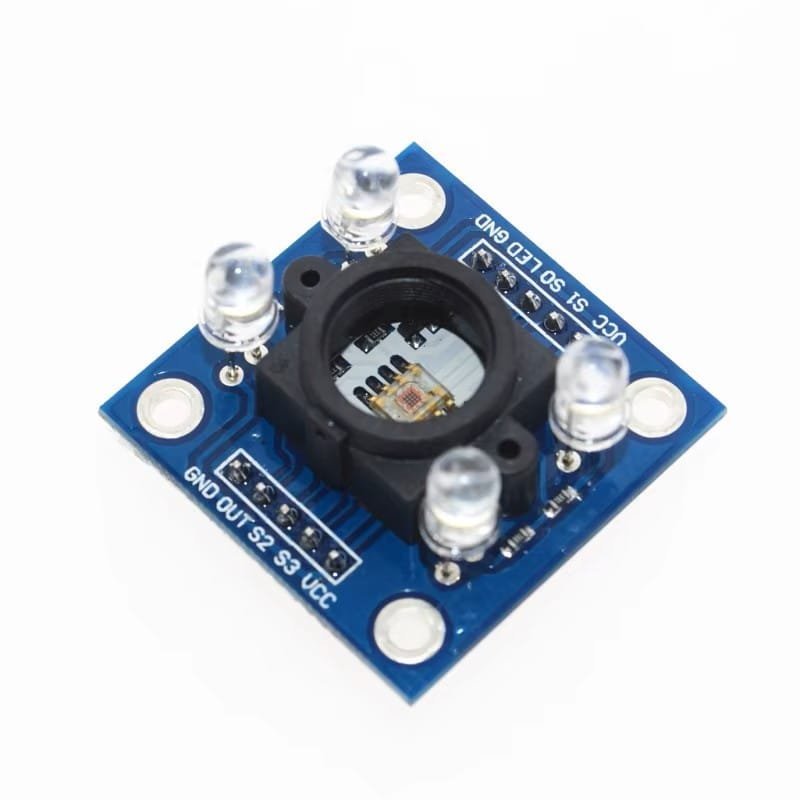

TCS230 Color Sensor Module – RGB Color Recognition Detection Board

Product Description

Unlock advanced color detection capabilities with the GY-31 TCS230 Color Sensor Module, a sophisticated RGB color recognition system that provides precise color measurement and identification for a wide range of applications. This professional-grade color sensor features the advanced TCS230 (also compatible with TCS3200) programmable color light-to-frequency converter that combines configurable silicon photodiodes and a current-to-frequency converter on a single monolithic CMOS integrated circuit. The sensor utilizes an 8×8 array of photodiodes with 16 photodiodes featuring red filters, 16 with green filters, 16 with blue filters, and 16 photodiodes without filters (clear), enabling comprehensive color analysis and accurate RGB color space measurement with exceptional resolution and reliability.

The TCS230 Color Sensor Module operates by converting light intensity to frequency with a high-resolution output that’s directly proportional to light intensity, allowing for precise color identification and measurement. The sensor’s innovative design includes white LEDs that provide consistent illumination of the target object, ensuring accurate color detection regardless of ambient lighting conditions. The module features programmable color and full-scale output frequency selection through two control input pins (S2 and S3 for filter selection, S0 and S1 for output frequency scaling), providing flexibility for different measurement requirements and microcontroller interfaces. This programmability allows optimization for various applications, from high-speed color detection to high-resolution color analysis, making the module versatile for both simple color recognition and complex color measurement tasks.

Engineered for seamless integration with microcontroller platforms, the module features standard digital output compatible with 3.3V and 5V systems, making it directly interfaceable with Arduino, Raspberry Pi, ESP32, STM32, and other popular development boards. The output generates a square wave with frequency directly proportional to light intensity of the selected filter color, enabling easy measurement using microcontroller input capture or frequency counting functions. The compact PCB design includes all necessary components including the TCS230 IC, white LEDs with current-limiting resistors, and clearly labeled pin headers for straightforward connection. The module operates on a wide voltage range of 2.7V to 5.5V DC with low power consumption, making it suitable for both battery-powered and mains-operated applications.

Key Features

High-Resolution Color Detection

Achieve precise color measurement with 8×8 photodiode array featuring red, green, blue, and clear filters for accurate RGB color space analysis.

Programmable Output & Filter Selection

Customize performance with selectable output frequency scaling (100%, 20%, 2%) and filter selection (red, green, blue, clear) for optimal application-specific performance.

Integrated White LED Illumination

Ensure consistent color detection with built-in white LEDs that provide stable illumination independent of ambient lighting conditions.

Wide Voltage Compatibility

Operate with both 3.3V and 5V systems seamlessly, featuring direct compatibility with Arduino, Raspberry Pi, and other microcontroller platforms.

Digital Frequency Output

Generate square wave output with frequency proportional to light intensity for easy microcontroller interfacing and precise measurement.

Technical Specifications

• Sensor Chip: TCS230/TCS3200

• Photodiode Array: 8×8 (16 red, 16 green, 16 blue, 16 clear)

• Operating Voltage: 2.7V – 5.5V DC

• Output Type: Digital square wave (frequency output)

• Output Frequency: 0Hz to 600kHz (scalable)

• Frequency Scaling: 100%, 20%, 2% (programmable)

• Filter Selection: Red, Green, Blue, Clear (programmable)

• LED Illumination: 4 white LEDs

• Current Consumption: <20mA typical

• Interface: 8-pin (VCC, GND, OUT, S0, S1, S2, S3, OE)

• Dimensions: 32mm × 32mm × 12mm

• Sensing Distance: 10mm – 20mm (optimal)

Package Contents

• 1 × TCS230 Color Sensor Module

وحدة مستشعر لون TCS230 – لوحة كشف وتعرف على ألوان RGB

وصف المنتج

افتح قدرات كشف لون متقدمة مع وحدة مستشعر لون GY-31 TCS230، نظام تعرف على ألوان RGB متطور يوفر قياس وتحديد لون دقيق لمجموعة wide من التطبيقات. يتميز مستشعر اللون من الدرجة الاحترافية هذا بمحول تردد ضوء إلى لون programmable المتقدم TCS230 (المتوافق أيضًا مع TCS3200) الذي يجمع بين ثنائيات ضوئية سيليكون قابلة للتكوين ومحول تيار إلى تردد على دائرة متكاملة CMOS أحادية. يستخدم المستشعر مصفوفة 8×8 من الثنائيات الضوئية مع 16 ثنائي ضوئي يتميز بمرشحات حمراء، و16 بمرشحات خضراء، و16 بمرشحات زرقاء، و16 ثنائي ضوئي without مرشحات (صافي)، مما يمكن تحليل لون شامل وقياس دقيق لفضاء لون RGB بدقة وموثوقية استثنائيتين.

تعمل وحدة مستشعر لون TCS230 بتحويل شدة الضوء إلى تردد بإخراج عالي الدقة proportional مباشرة لشدة الضوء، مما ي允许 تحديد وقياس لون دقيق. يتضمن التصميم المبتكر للمستشعر مصابيح LED بيضاء توفر إضاءة متسقة للجسم المستهدف، مما يضمن كشف لون دقيق regardless من ظروف الإضاءة المحيطة. تتميز الوحدة باختيار تردد إخراج لون programmable و full-scale through دبوسي إدخال تحكم (S2 و S3 لاختيار المرشح، S0 و S1 لتحجيم تردد الإخراج)، مما يوفر مرونة لمتطلبات القياس المختلفة وواجهات المتحكم الدقيق. تسمح هذه القابلية للبرمجة بالتحسين للتطبيقات المختلفة، من كشف لون عالي السرعة إلى تحليل لون عالي الدقة، مما يجعل الوحدة versatile لكل من مهام التعرف على اللون البسيطة وقياس اللون المعقدة.

مصممة للتكامل السلس مع منصات المتحكمات الدقيقة، تتميز الوحدة بإخراج رقمي قياسي متوافق مع أنظمة 3.3 فولت و 5 فولت، مما يجعلها قابلة للتوصيل المباشر مع Arduino و Raspberry Pi و ESP32 و STM32 ولوحات التطوير الشهيرة الأخرى. يولد الإخراج موجة مربعة بتردد proportional مباشرة لشدة الضوء للون المرشح المحدد، مما يمكن القياس السهل باستخدام capture إدخال المتحكم الدقيق أو وظائف عد التردد. يتضمن تصميم PCB المضغوط جميع المكونات necessary including آي سي TCS230، ومصابيح LED بيضاء بمقاومات تحديد تيار، ورؤوس دبوس موسومة clearly للتوصيل straightforward. تعمل الوحدة على نطاق جهد wide من 2.7 فولت إلى 5.5 فولت تيار مستمر باستهلاك طاقة منخفض، مما يجعلها مناسبة لكل من التطبيقات التي تعمل بالبطارية والتيار المتردد.

الميزات الرئيسية

كشف لون عالي الدقة

احقق قياس لون دقيق بمصفوفة ثنائيات ضوئية 8×8 تتميز بمرشحات حمراء، وخضراء، وزرقاء، وصافية لتحليل دقيق لفضاء لون RGB.

إخراج programmable واختيار مرشح

خصص الأداء بتحجيم تردد إخراج قابل للاختيار (100%، 20%، 2%) واختيار مرشح (أحمر، أخضر، أزرق، صافي) لأداء optimal محدد للتطبيق.

إضاءة LED بيضاء مدمجة

ضمن كشف لون متسق مع مصابيح LED بيضاء مدمجة توفر إضاءة مستقلة independent من ظروف الإضاءة المحيطة.

توافق جهد wide

اعمل مع أنظمة 3.3 فولت و 5 فولت seamlessly، مع توافق مباشر مع Arduino و Raspberry Pi ومنصات المتحكمات الدقيقة الأخرى.

إخراج تردد رقمي

ولد موجة مربعة إخراج بتردد proportional لشدة الضوء لواجهة سهلة مع المتحكم الدقيق وقياس دقيق.

المواصفات الفنية

• شريحة المستشعر: TCS230/TCS3200

• مصفوفة الثنائيات الضوئية: 8×8 (16 أحمر، 16 أخضر، 16 أزرق، 16 صافي)

• جهد التشغيل: 2.7 فولت – 5.5 فولت تيار مستمر

• نوع الخرج: موجة مربعة رقمية (خرج تردد)

• تردد الخرج: 0 هرتز إلى 600 كيلو هرتز (قابل للتحجيم)

• تحجيم التردد: 100%، 20%، 2% (قابل للبرمجة)

• اختيار المرشح: أحمر، أخضر، أزرق، صافي (قابل للبرمجة)

• إضاءة LED: 4 مصابيح LED بيضاء

• استهلاك التيار: <20 ملي أمبير نموذجي

• الواجهة: 8 دبابيس (VCC, GND, OUT, S0, S1, S2, S3, OE)

• الأبعاد: 32 مم × 32 مم × 12 مم

• مسافة الاستشعار: 10 مم – 20 مم (optimal)

محتويات العلبة

• 1 × وحدة مستشعر لون TCS230
