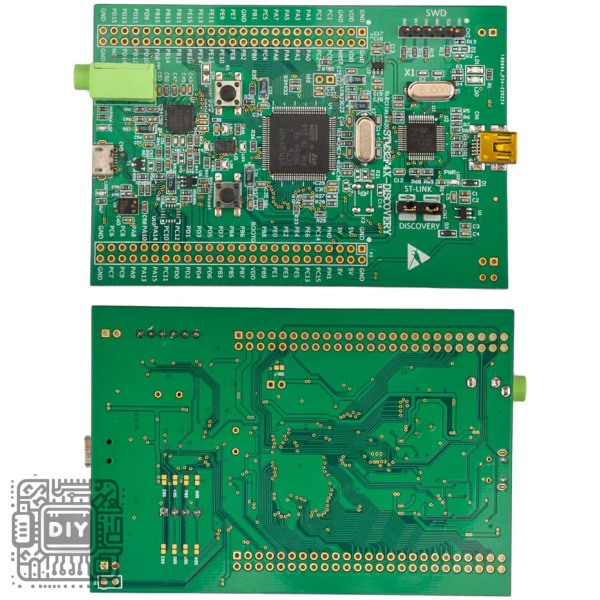

STM32F407G-DISC1 Discovery Board – STM32F4 Discovery Kit with ARM Cortex-M4 MCU

Discover the power of ARM Cortex-M4 development with the STM32F407G-DISC1 Discovery Board, a feature-rich evaluation kit from STMicroelectronics designed for beginners and experienced developers alike. This all-in-one development board provides a complete solution for exploring the capabilities of the STM32F407VG microcontroller, offering a perfect balance of performance, features, and affordability.

The board is built around the STM32F407VGT6 microcontroller, a 32-bit ARM Cortex-M4 processor with floating point unit (FPU) and Digital Signal Processing (DSP) instructions, running at up to 168 MHz. It offers 1 MB of flash memory and 192 KB of SRAM, providing ample resources for complex applications, real-time processing, and rich firmware features. The microcontroller integrates a comprehensive set of peripherals including multiple USART, I2C, SPI interfaces, three 12-bit ADCs, two 12-bit DACs, USB OTG full-speed, and a variety of timers including advanced motor control timers.

A key feature of the STM32F407G-DISC1 is its integrated ST-LINK/V2 debugger/programmer, eliminating the need for external debugging hardware. Simply connect the board to your computer via USB to program, debug, and power the board all through a single cable. The board includes a MEMS motion sensor, audio codec, and microSD card slot, providing a complete hardware platform for creating rich interactive applications.

The board features a wide range of onboard peripherals including LEDs, push buttons, USB OTG connectivity, and expansion headers for flexible prototyping. Whether you’re developing industrial control systems, audio applications, or embedded projects, the STM32F407G-DISC1 Discovery board provides a powerful and cost-effective platform for your projects.

Key Features

STM32F407VG High-Performance ARM Cortex-M4 Core

Powered by the STM32F407VGT6 microcontroller featuring a 32-bit ARM Cortex-M4 processor with FPU and DSP instructions, running at up to 168 MHz, delivering exceptional computational performance for demanding applications.

Ample Memory Resources

Provides 1 MB of flash memory for program storage and 192 KB of SRAM, offering substantial capacity for complex applications, real-time processing, and rich firmware features.

Integrated ST-LINK/V2 Debugger/Programmer

Onboard ST-LINK/V2 debugger/programmer with SWD connector eliminates the need for external debugging hardware. Supports USB re-enumeration for virtual COM port and mass storage functionality.

MEMS Motion Sensor

Includes a 3-axis digital accelerometer for motion detection, orientation sensing, and gesture recognition applications.

Audio Codec

Integrated audio codec with headphone output and microphone input for audio playback, recording, and voice applications.

microSD Card Slot

Onboard microSD card slot for data logging, multimedia storage, and firmware updates, expanding storage capacity for media-rich applications.

USB OTG Connectivity

USB OTG full-speed port supporting host and device modes for connecting USB peripherals such as keyboards, mice, and mass storage devices.

Flexible Power Supply Options

Can be powered via USB or external 5V power supply, with onboard voltage regulators providing 3.3V and 1.8V for the microcontroller and peripherals.

Comprehensive User Interface

Provides two push buttons (user and reset), four user LEDs, and a joystick for intuitive user interaction and application control.

Wide IDE Support

Compatible with IAR Embedded Workbench, Keil MDK, STM32CubeIDE, and GCC-based IDEs, with extensive software libraries and examples provided in the STM32Cube software package.

Specifications

Pin Configuration

Arduino Uno V3 Headers

The board includes Arduino Uno V3 compatible headers for easy shield compatibility:

ST Morpho Headers

The ST Morpho headers provide full access to all STM32F407VG I/O pins, enabling custom expansion and connection to specialized peripherals.

Wiring Diagram

Basic Power and Programming

USB Cable (USB-A to Micro-B) -----> Board USB Port (ST-LINK)
(Provides 5V power and programming/debugging)

USB OTG Device Connection

STM32F407G-DISC1           USB Device
-----------------           ----------
USB OTG Port         ----->  Host Computer/Device

Connecting a microSD Card

microSD Card -----> Board microSD Slot

STM32CubeIDE Setup

1. Download and install STM32CubeIDE from STMicroelectronics website

2. Launch STM32CubeIDE and create a new STM32 project

3. Select the STM32F407G-DISC1 board from the board selector

4. Configure project settings and peripherals using the graphical pinout and clock configuration tools

5. Write your application code using HAL or LL libraries

6. Build and flash directly to the board via the integrated ST-LINK

Arduino Code Example (Using Arduino IDE)

// Example: Blink User LED

const int ledPin = LED_BUILTIN;  // LD3 is connected to PA13

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(115200);
  Serial.println("STM32F407G-DISC1 Discovery Board Ready");
}

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(500);
  digitalWrite(ledPin, LOW);
  delay(500);
}

STM32CubeIDE Code Example (HAL Library)

/* USER CODE BEGIN 0 */
#define LED_PIN GPIO_PIN_13
#define LED_PORT GPIOA
/* USER CODE END 0 */

int main(void) {
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART3_UART_Init();

  char msg[] = "STM32F407 Discovery Board Ready\r\n";
  HAL_UART_Transmit(&huart3, (uint8_t*)msg, strlen(msg), 100);

  while (1) {
    HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
    HAL_Delay(500);
  }
}

Key Peripheral Highlights

Audio Processing

• Integrated audio codec with I2S interface

• Headphone output for audio playback

• Microphone input for recording and voice applications

Motion Sensing

• 3-axis digital accelerometer for tilt and motion detection

• Suitable for gesture recognition, orientation sensing, and activity monitoring

USB Connectivity

• USB OTG full-speed for host and device modes

• Connect USB keyboards, mice, and mass storage devices

Common Applications

• Industrial control and automation systems

• Audio processing and playback devices

• Motion-sensing and gesture recognition

• Data logging and environmental monitoring

• IoT prototyping and development

• Educational embedded systems training

Package Contents

• 1 x STM32F407G-DISC1 Discovery Board
