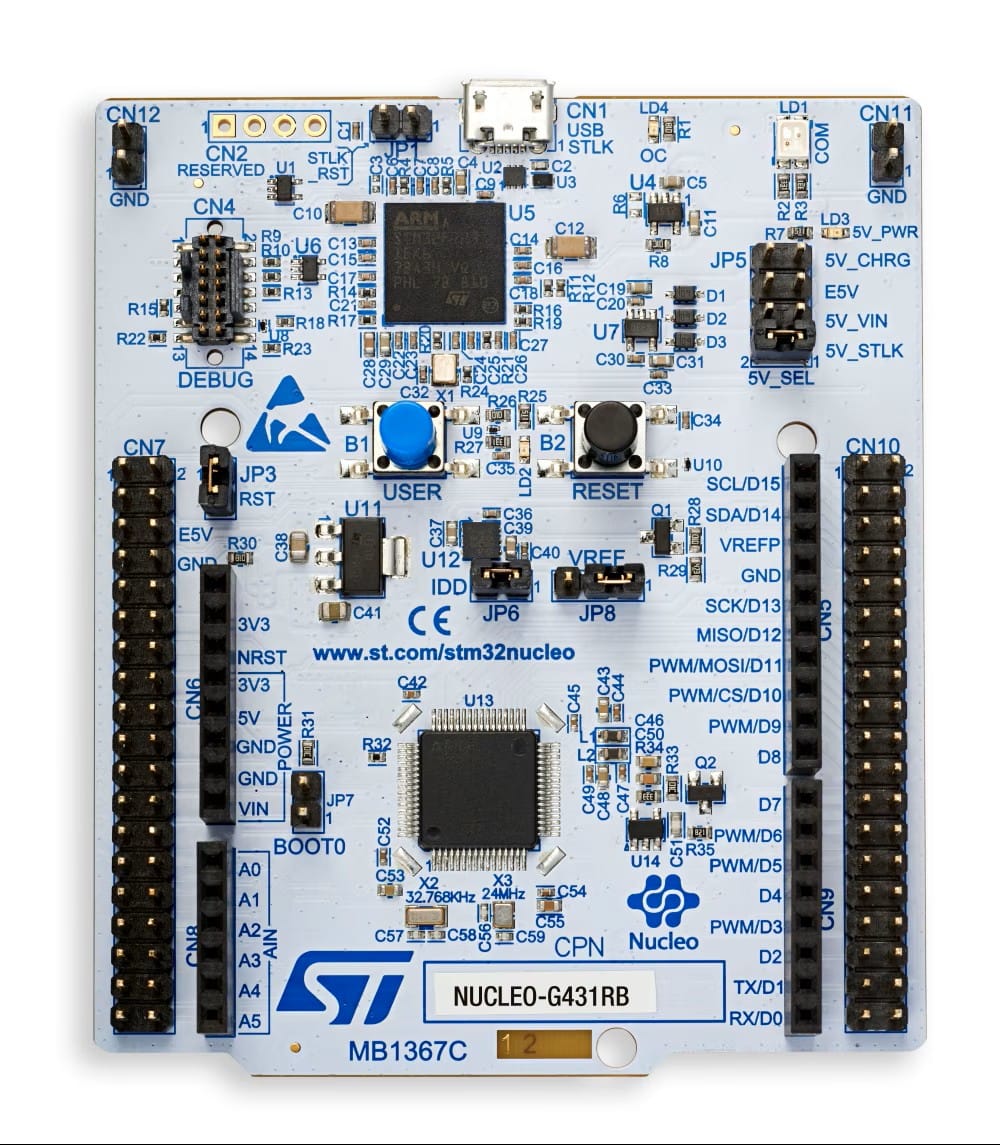

STM32 NUCLEO-G431RB Development Board – ARM Cortex-M4 Microcontroller with STM32G4 Series

Accelerate your embedded development with the STM32 NUCLEO-G431RB Development Board, a versatile and powerful platform based on the STM32G431RB microcontroller featuring an ARM Cortex-M4 core with FPU running at 170 MHz. This official STMicroelectronics development board provides an accessible entry point to the advanced STM32G4 series, combining high performance with rich peripheral integration for demanding applications.

The board features comprehensive connectivity options including Arduino Uno V3 and ST morpho expansion headers, allowing access to all microcontroller I/Os for easy connection with a wide range of shields and expansion boards. Integrated ST-LINK/V2-1 debugger and programmer eliminates the need for external probes, while the board can be powered via USB, external sources, or through the Arduino headers.

With advanced peripherals including high-resolution timers, multiple ADCs, DACs, comparators, and op-amps, the NUCLEO-G431RB is perfect for digital power conversion, motor control, industrial automation, and sophisticated embedded applications requiring both computational power and precise analog control.

Key Features

High-Performance Cortex-M4 Core

Features ARM Cortex-M4 with FPU running at 170 MHz, delivering 213 DMIPS and 550 CoreMark performance for computationally intensive applications.

Comprehensive Expansion Capabilities

Includes both Arduino Uno V3 and ST morpho connectors, providing compatibility with a vast ecosystem of shields and expansion boards for rapid prototyping.

Integrated Debugger/Programmer

Built-in ST-LINK/V2-1 debugger and programmer supports debugging and programming via USB without requiring additional hardware.

Rich Peripheral Integration

Advanced peripherals including high-resolution timers (184 ps), multiple 12-bit ADCs (4 Msps), DACs, comparators, and operational amplifiers for sophisticated control applications.

Flexible Power Options

Can be powered via USB connector, external sources (VIN, E5V), or through the Arduino headers, with multiple voltage regulation options available.

Technical Specifications

• Microcontroller: STM32G431RBT6

• Core: ARM Cortex-M4 with FPU

• Frequency: 170 MHz

• Memory: 128 KB Flash, 32 KB SRAM

• Operating Voltage: 3.3V

• I/O: Up to 51 I/O pins with 5V tolerance

• Communication: USB 2.0 FS, I2C, SPI, UART, CAN

• Analog: 12-bit ADC (4 Msps), 12-bit DAC, comparators, op-amps

• Timers: High-resolution (184 ps), general-purpose, and advanced-control timers

• Debugging: Integrated ST-LINK/V2-1

• Expansion: Arduino Uno V3 and ST morpho connectors

Package Content

• 1 x STM32 NUCLEO-G431RB Development Board

---

لوحة تطوير STM32 NUCLEO-G431RB – متحكم دقيق ARM Cortex-M4 بسلسلة STM32G4

عجل تطويرك المدمج مع لوحة تطوير STM32 NUCLEO-G431RB، منصة متعددة الاستخدامات وقوية تعتمد على متحكم STM32G431RB الدقيق الذي يتميز بنواة ARM Cortex-M4 مع وحدة الفاصلة العائمة تعمل بتردد 170 ميجا هرتز. توفر لوحة التطوير الرسمية هذه من STMicroelectronics نقطة دخول سهلة إلى سلسلة STM32G4 المتقدمة، مما يجمع بين الأداء العالي والتكامل الغني للوحدات الطرفية للتطبيقات المتطلبة. تتميز اللوحة بخيارات اتصال شاملة including رؤوس توسع Arduino Uno V3 و ST morpho، مما يسمح بالوصول إلى جميع إدخالات/إخراجات المتحكم الدقيق لتوصيل easy مع مجموعة wide من الدروع ولوحات التصعيد. يلغي مصحح الأخطاء والمبرمج المدمج ST-LINK/V2-1 الحاجة إلى مجسات خارجية، بينما يمكن تشغيل اللوحة عبر USB، مصادر خارجية، أو من خلال رؤوس Arduino. مع وحدات طرفية متقدمة including مؤقتات عالية الدقة، محولات تناظرية-رقمية متعددة، محولات رقمية-تناظرية، مقارنات، ومكبرات عمليات، فإن NUCLEO-G431RB مثالية لتحويل الطاقة الرقمية، تحكم المحركات، الأتمتة الصناعية، والتطبيقات المدمجة المتطورة التي تتطلب كل من قوة الحساب والتحكم التناظري الدقيق.

الميزات الرئيسية

نواة Cortex-M4 عالية الأداء

تتميز بـ ARM Cortex-M4 مع وحدة الفاصلة العائمة تعمل بتردد 170 ميجا هرتز، مما يقدم أداء 213 DMIPS و 550 CoreMark للتطبيقات المكثفة حسابيًا.

قدرات توسع شاملة

تتضمن كل من موصلات Arduino Uno V3 و ST morpho، مما يوفر توافقًا مع نظام بيئي vast من الدروع ولوحات التصعيد للنماذج الأولية السريعة.

مصحح أخطاء/مبرمج مدمج

يدعم مصحح الأخطاء والمبرمج المدمج ST-LINK/V2-1 تصحيح الأخطاء والبرمجة عبر USB بدون الحاجة إلى أجهزة إضافية.

تكامل غني للوحدات الطرفية

وحدات طرفية متقدمة including مؤقتات عالية الدقة (184 بيكوثانية)، محولات تناظرية-رقمية 12-bit (4 ميجا عينة/ثانية)، محولات رقمية-تناظرية، مقارنات، ومكبرات عمليات لتطبيقات التحكم المتطورة.

خيارات طاقة مرنة

يمكن تشغيلها عبر موصل USB، مصادر خارجية (VIN، E5V)، أو من خلال رؤوس Arduino، مع خيارات تنظيم جهد متعددة متاحة.

المواصفات الفنية

• المتحكم الدقيق: STM32G431RBT6

• النواة: ARM Cortex-M4 مع وحدة الفاصلة العائمة

• التردد: 170 ميجا هرتز

• الذاكرة: 128 كيلوبايت فلاش، 32 كيلوبايت SRAM

• جهد التشغيل: 3.3 فولت

• الإدخال/الإخراج: حتى 51 دبوس إدخال/إخراج مع تحمل 5 فولت

• الاتصال: USB 2.0 FS، I2C، SPI، UART، CAN

• التناظري: محول تناظري-رقمي 12-bit (4 ميجا عينة/ثانية)، محول رقمي-تناظري 12-bit، مقارنات، مكبرات عمليات

• المؤقتات: عالية الدقة (184 بيكوثانية)، للأغراض العامة، ومتقدمة التحكم

• تصحيح الأخطاء: ST-LINK/V2-1 مدمج

• التصعيد: موصلات Arduino Uno V3 و ST morpho

محتويات العلبة

• 1 × لوحة تطوير STM32 NUCLEO-G431RB
