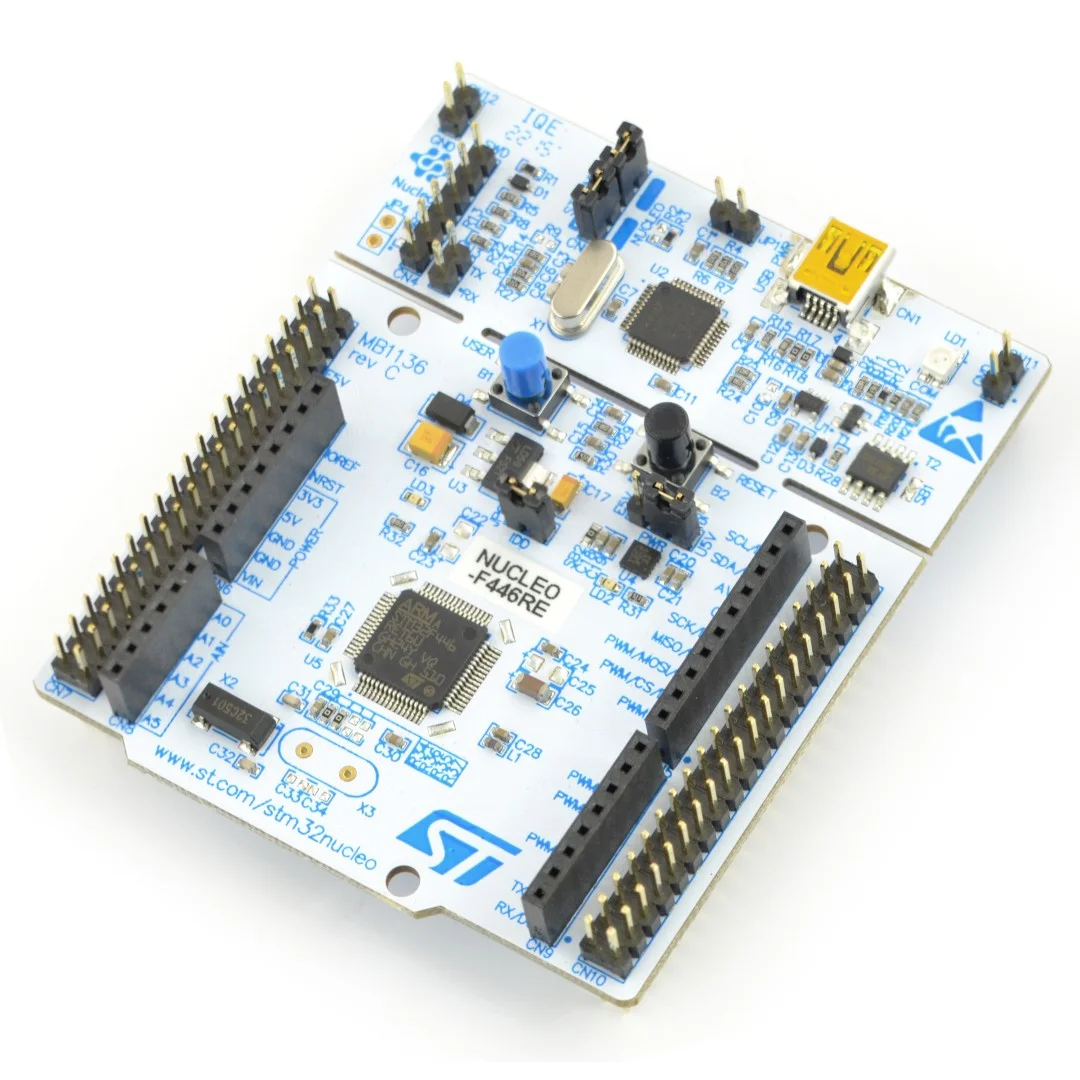

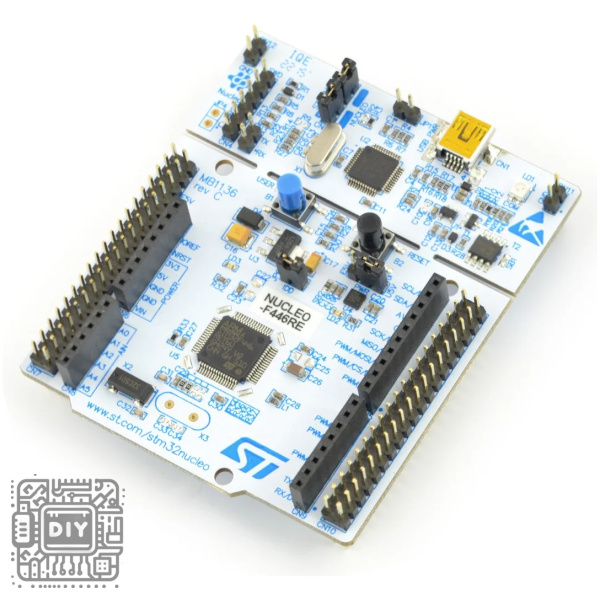

NUCLEO-F446RE Development Board – STM32 Nucleo-64 with ARM Cortex-M4 MCU

Build high-performance embedded applications with the NUCLEO-F446RE Development Board, a powerful evaluation platform from STMicroelectronics featuring the STM32F446RE microcontroller. Part of the popular STM32 Nucleo-64 family, this board delivers exceptional processing power and rich peripheral integration, making it ideal for demanding applications in industrial control, motor control, IoT gateways, and advanced embedded systems.

The board is built around the STM32F446RET6 microcontroller, a 32-bit ARM Cortex-M4 processor with floating point unit (FPU) and Digital Signal Processing (DSP) instructions, running at up to 180 MHz. It offers 512 KB of flash memory and 128 KB of SRAM, providing ample resources for complex applications and data-intensive tasks. The microcontroller integrates a comprehensive set of peripherals including multiple USART, I2C, SPI interfaces, two 12-bit ADCs, USB OTG full-speed, and a variety of timers including advanced motor control timers.

A key feature of the NUCLEO-F446RE is its integrated ST-LINK/V2-1 debugger/programmer, eliminating the need for external debugging hardware. Simply connect the board to your computer via USB to program, debug, and power the board all through a single cable. The board supports multiple IDE options including IAR EWARM, Keil MDK, and STM32CubeIDE, with extensive software libraries and examples available through the STM32Cube software package.

The board features two types of expansion connectors: Arduino Uno V3 compatible headers allow you to use the vast ecosystem of Arduino shields, while ST Morpho headers provide full access to all STM32 I/O pins for maximum flexibility. Whether you’re developing advanced motor control systems, creating IoT devices, or learning embedded programming, the NUCLEO-F446RE provides a versatile and high-performance platform for your projects.

Key Features

STM32F446RE 32-bit ARM Cortex-M4 Core

Powered by the STM32F446RET6 microcontroller featuring a 32-bit ARM Cortex-M4 processor with floating point unit (FPU) and DSP instructions, running at up to 180 MHz for high-performance computing and signal processing.

Ample Memory Resources

Provides 512 KB of flash memory for program storage and 128 KB of SRAM for data, offering substantial capacity for complex applications, real-time processing, and rich firmware features.

Integrated ST-LINK/V2-1 Debugger/Programmer

Onboard debugger/programmer with SWD connector eliminates the need for external debugging hardware. Supports USB re-enumeration for virtual COM port, mass storage, and debug port functionality.

Flexible Power Supply Options

Can be powered via USB VBUS or external sources including 3.3V, 5V, or 7-12V through the Arduino or Morpho connectors, with flexible power management access points.

Arduino Uno V3 Compatibility

Features Arduino Uno Revision 3 compatible headers, allowing you to use thousands of existing Arduino shields, sensors, and modules for rapid prototyping and expansion.

ST Morpho Extension Headers

Includes ST Morpho extension pin headers that provide full access to all STM32 I/O pins, enabling custom expansion and connection to specialized peripherals.

User and Reset Buttons

Provides two push buttons: a user-programmable button for application control and a reset button for system restart.

Three Onboard LEDs

Includes three LEDs: USB communication LED (LD1), user LED (LD2) for application status, and power LED (LD3) for board power indication.

Advanced Peripheral Support

Offers multiple USART, I2C, SPI interfaces, two 12-bit ADCs with 16 channels, advanced motor control timers, general-purpose timers, and USB OTG full-speed connectivity.

Wide IDE Support

Compatible with IAR Embedded Workbench, Keil MDK, STM32CubeIDE, and GCC-based IDEs, with comprehensive software libraries and examples provided in the STM32Cube MCU software package.

Specifications

Pin Configuration

Arduino Uno V3 Headers

The board includes Arduino Uno V3 compatible headers for easy shield compatibility:

ST Morpho Headers

The ST Morpho headers (CN7, CN10) provide full access to all STM32F446RE I/O pins, including additional GPIO, ADC channels, and peripheral interfaces not available on Arduino headers.

Wiring Diagram

Basic Power and Programming

USB Cable (USB-A to Micro-B) -----> Board USB Port
(Provides 5V power and programming/debugging)

Connecting an I2C Sensor via Arduino Headers

NUCLEO-F446RE              I2C Sensor
---------------            ----------
3.3V or 5V    -----------> VCC
GND           -----------> GND
A4 (SDA)      -----------> SDA
A5 (SCL)      -----------> SCL

Motor Control via PWM Output

NUCLEO-F446RE              Motor Driver
---------------            -----------
3.3V           -----------> VCC
GND            -----------> GND
D9 (PWM)       -----------> PWM Input
D8 (Direction) -----------> Direction Input

STM32CubeIDE Setup

1. Download and install STM32CubeIDE from STMicroelectronics website

2. Launch STM32CubeIDE and create a new STM32 project

3. Select the NUCLEO-F446RE board from the board selector

4. Configure project settings and peripherals using the graphical pinout and clock configuration tools

5. Write your application code using HAL or LL libraries

6. Build and flash directly to the board via the integrated ST-LINK

Arduino Code Example (Using Arduino IDE)

// Example: Blink User LED (LD2) and Read Analog Input

const int ledPin = LED_BUILTIN;  // LD2 is connected to PA5
const int analogPin = A0;         // Analog input on Arduino header

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(115200);
  Serial.println("NUCLEO-F446RE Ready");
}

void loop() {
  // Blink LED
  digitalWrite(ledPin, HIGH);
  delay(500);
  digitalWrite(ledPin, LOW);
  delay(500);

  // Read analog sensor value
  int sensorValue = analogRead(analogPin);
  float voltage = (sensorValue / 4095.0) * 3.3;

  Serial.print("Analog Value: ");
  Serial.print(sensorValue);
  Serial.print("  Voltage: ");
  Serial.println(voltage, 3);
}

STM32CubeIDE Code Example (HAL Library)

/* USER CODE BEGIN 0 */
#define LED_PIN GPIO_PIN_5
#define LED_PORT GPIOA

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
  if (GPIO_Pin == USER_BUTTON_PIN) {
    HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
  }
}
/* USER CODE END 0 */

int main(void) {
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART2_UART_Init();

  char msg[] = "NUCLEO-F446RE Running at 180MHz\r\n";
  HAL_UART_Transmit(&huart2, (uint8_t*)msg, strlen(msg), 100);

  while (1) {
    HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
    HAL_Delay(500);
  }
}

Key Peripheral Highlights

Advanced Motor Control Timers

The STM32F446RE features advanced-control timers suitable for motor control applications, supporting complementary PWM outputs with dead-time insertion, emergency stop, and encoder interface.

High-Speed Communication

Multiple SPI interfaces supporting up to 45 MHz, I2C supporting Fast Mode Plus (1 Mbit/s), and USARTs with high-speed capability enable rapid data exchange with peripherals.

Digital Signal Processing

The Cortex-M4 core with DSP instructions and FPU provides efficient processing for audio, sensor fusion, and complex mathematical algorithms.

Common Applications

• Advanced motor control and drives

• Industrial automation and robotics

• IoT gateways and edge computing

• Audio processing and synthesis

• Data acquisition and signal processing

• Power conversion and inverters

• Educational embedded systems

• High-performance prototyping

Package Contents

• 1 x NUCLEO-F446RE Development Board

لوحة تطوير NUCLEO-F446RE – STM32 Nucleo-64 مع معالج ARM Cortex-M4

ابنِ تطبيقات مدمجة عالية الأداء باستخدام لوحة تطوير NUCLEO-F446RE، وهي منصة تقييم قوية من STMicroelectronics تتميز بمتحكم STM32F446RE. كجزء من عائلة STM32 Nucleo-64 الشهيرة، تقدم هذه اللوحة قدرة معالجة استثنائية وتكامل محيطي غني، مما يجعلها مثالية للتطبيقات المتطلبة في التحكم الصناعي والتحكم في المحركات وبوابات إنترنت الأشياء والأنظمة المدمجة المتقدمة.

تم بناء اللوحة حول متحكم STM32F446RET6، وهو معالج ARM Cortex-M4 32 بت مع وحدة فاصلة عائمة وتعليمات معالجة الإشارات الرقمية، يعمل بتردد يصل إلى 180 ميجاهرتز. يوفر 512 كيلوبايت من ذاكرة الفلاش و 128 كيلوبايت من ذاكرة الوصول العشوائي، مما يوفر موارد وفيرة للتطبيقات المعقدة والمهام المكثفة للبيانات. يدمج المتحكم مجموعة شاملة من المحيطات بما في ذلك واجهات USART و I2C و SPI متعددة، ومحولي ADC 12 بت، ودعم USB OTG كامل السرعة، ومجموعة متنوعة من المؤقتات بما في ذلك مؤقتات التحكم المتقدمة في المحركات.

الميزة الرئيسية للوحة NUCLEO-F446RE هي مبرمج/مصحح ST-LINK/V2-1 المدمج، مما يلغي الحاجة إلى أجهزة تصحيح خارجية. ما عليك سوى توصيل اللوحة بجهاز الكمبيوتر الخاص بك عبر USB لبرمجة وتصحيح وتشغيل اللوحة كل ذلك من خلال كابل واحد. تدعم اللوحة خيارات IDE متعددة بما في ذلك IAR EWARM و Keil MDK و STM32CubeIDE، مع مكتبات برمجية وأمثلة واسعة متوفرة عبر حزمة برامج STM32Cube.

تتميز اللوحة بنوعين من موصلات التوسعة: رؤوس متوافقة مع Arduino Uno V3 تسمح لك باستخدام النظام البيئي الواسع لدروع Arduino، بينما توفر رؤوس ST Morpho وصولاً كاملاً لجميع دبابيس الإدخال/الإخراج STM32 لأقصى مرونة. سواء كنت تطور أنظمة تحكم متقدمة في المحركات أو تصنع أجهزة إنترنت الأشياء أو تتعلم البرمجة المضمنة، فإن NUCLEO-F446RE توفر منصة متعددة الاستخدامات وعالية الأداء لمشاريعك.

المميزات الرئيسية

معالج STM32F446RE ARM Cortex-M4 32 بت

مدعوم بمتحكم STM32F446RET6 الذي يتميز بمعالج ARM Cortex-M4 32 بت مع وحدة فاصلة عائمة وتعليمات DSP، يعمل بتردد يصل إلى 180 ميجاهرتز للحوسبة عالية الأداء ومعالجة الإشارات.

موارد ذاكرة وفيرة

يوفر 512 كيلوبايت من ذاكرة الفلاش لتخزين البرامج و 128 كيلوبايت من ذاكرة الوصول العشوائي للبيانات، مما يوفر سعة كبيرة للتطبيقات المعقدة والمعالجة في الوقت الفعلي والميزات الغنية.

مبرمج/مصحح ST-LINK/V2-1 مدمج

مبرمج/مصحح مدمج مع موصل SWD يلغي الحاجة إلى أجهزة تصحيح خارجية. يدعم إعادة تعداد USB لمنفذ COM افتراضي وتخزين كبير ومنفذ تصحيح.

خيارات طاقة مرنة

يمكن تشغيلها عبر USB VBUS أو مصادر خارجية بما في ذلك 3.3V أو 5V أو 7-12V من خلال موصلات Arduino أو Morpho، مع نقاط وصول لإدارة الطاقة المرنة.

توافق مع Arduino Uno V3

تتميز برؤوس متوافقة مع Arduino Uno Revision 3، مما يسمح لك باستخدام آلاف الدروع وأجهزة الاستشعار والوحدات الحالية للنمذجة الأولية السريعة والتوسع.

رؤوس توسعة ST Morpho

تتضمن رؤوس توسعة ST Morpho التي توفر وصولاً كاملاً لجميع دبابيس الإدخال/الإخراج STM32، مما يتيح توسعة مخصصة والتوصيل بمحيطات متخصصة.

أزرار مستخدم وإعادة ضبط

توفر زرين ضغط: زر قابل للبرمجة للمستخدم للتحكم في التطبيق وزر إعادة ضبط لإعادة تشغيل النظام.

ثلاثة مصابيح LED مدمجة

تتضمن ثلاثة مصابيح LED: مصباح اتصال USB (LD1)، مصباح مستخدم (LD2) لحالة التطبيق، ومصباح طاقة (LD3) لتشغيل اللوحة.

دعم محيطي متقدم

يقدم واجهات USART و I2C و SPI متعددة، ومحولي ADC 12 بت مع 16 قناة لكل منهما، ومؤقتات تحكم متقدمة في المحركات، ومؤقتات للأغراض العامة، واتصال USB OTG كامل السرعة.

دعم واسع لبيئات التطوير

متوافق مع IAR Embedded Workbench و Keil MDK و STM32CubeIDE وبيئات التطوير القائمة على GCC، مع مكتبات برمجية وأمثلة شاملة مقدمة في حزمة برامج STM32Cube.

المواصفات الفنية

التطبيقات الشائعة

• التحكم المتقدم في المحركات والمحركات

• الأتمتة الصناعية والروبوتات

• بوابات إنترنت الأشياء والحوسبة المتطورة

• معالجة الصوت وتوليد الإشارات

• اكتساب البيانات ومعالجة الإشارات

• تحويل الطاقة والعاكسات

• الأنظمة المضمنة التعليمية

• النمذجة الأولية عالية الأداء

محتويات العلبة

• 1 × لوحة تطوير NUCLEO-F446RE
