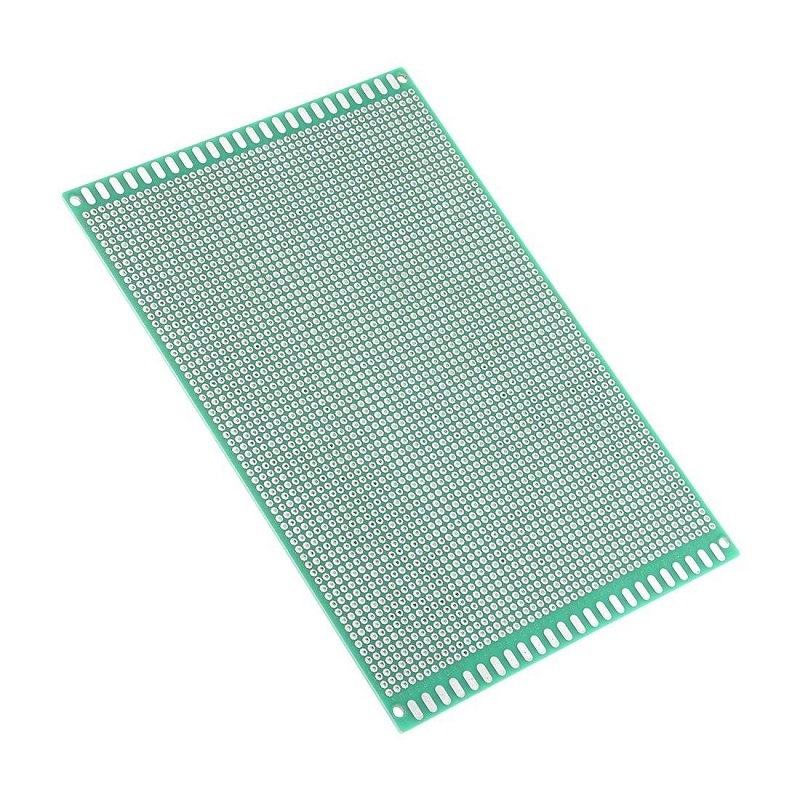

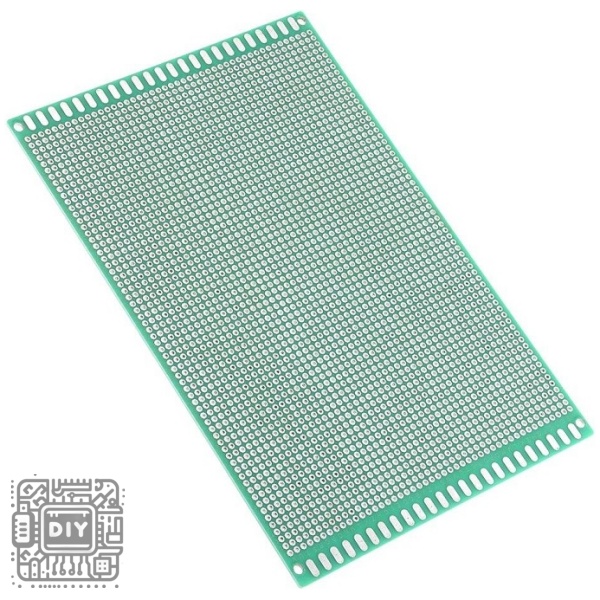

High Quality Single-Sided Hole Board PCB – 12x18cm Circuit Board for DIY Experimental Breadboard

Build and test your electronic circuits with confidence using this High Quality Single-Sided Hole Board PCB. Measuring 12cm x 18cm, this spacious perfboard provides a durable and reliable foundation for soldering and prototyping a wide range of electronic projects, from simple sensor circuits to complex microcontroller systems and large-scale hobbyist projects. The single-sided design features copper pads surrounding each hole on one side of the board, providing excellent solderability and mechanical strength for component leads while offering a cost-effective solution for your prototyping needs.

The standard 2.54mm hole spacing makes it compatible with most through-hole components, IC sockets, headers, and terminal blocks commonly used in electronics hobbyist and professional projects. The generous 12x18cm work area provides ample space for larger projects including power supply circuits, audio amplifiers, microcontroller development boards, and complex digital circuits. Whether you’re a student learning soldering techniques, a hobbyist building custom modules, or an engineer prototyping new designs, this high-quality single-sided PCB board delivers consistent, reliable results for all your through-hole soldering projects.

Key Features

Single-Sided Copper Pads

Features copper pads surrounding each hole on one side of the board, providing excellent solderability and mechanical strength for component leads. The single-sided design is cost-effective while still delivering reliable performance for most prototyping applications.

Standard 2.54mm Hole Spacing

The industry-standard 0.1-inch grid spacing ensures perfect compatibility with all common through-hole components, DIP ICs, headers, terminal blocks, and prototyping accessories. No adapters or modifications are required.

Generous 12x18cm Work Area

The 12cm x 18cm dimensions provide ample space for large projects including power supplies, audio amplifiers, microcontroller development boards, sensor arrays, and complex digital circuits.

High-Quality FR4 Substrate

Manufactured from premium FR4 fiberglass epoxy laminate, offering excellent mechanical strength, thermal resistance, and electrical insulation properties compared to lower-quality phenolic or paper-based alternatives.

Easy to Cut and Modify

The board can be easily scored and snapped or cut with a fine-tooth saw to create smaller custom-sized boards for specific project requirements without damaging the remaining area.

Good Thermal Conductivity

FR4 material provides adequate heat dissipation for most low to medium power circuits while maintaining structural integrity during repeated soldering operations.

Lead-Free Soldering Compatible

Fully compatible with lead-free soldering temperatures, ensuring reliable performance with modern RoHS-compliant assembly processes and components.

Clear Copper Surface

The copper surface is clean and free from oxidation, ensuring good solderability and reliable connections for your components.

Specifications

• Board Type: Single-Sided Prototype PCB

• Dimensions: 12cm x 18cm

• Hole Diameter: 1.0mm (typical)

• Pad Diameter: 1.8mm (typical)

• Hole Spacing: 2.54mm (0.1 inch) standard grid

• Board Thickness: 1.6mm

• Copper Thickness: 1 oz/ft² (35μm) typical

• Substrate Material: FR4 Glass Epoxy Laminate

• Flammability Rating: UL94V-0

• Operating Temperature: -50°C to +140°C

• Tolerance: ±0.2mm typical

Common Applications

• Prototyping and circuit development

• Permanent project construction

• Power supply circuits

• Audio amplifier projects

• Microcontroller development boards

• Sensor interface boards

• Hobbyist electronic kits

• Educational laboratory experiments

• Replacement boards for repairs

• Custom module fabrication

• Large-scale DIY projects

Soldering Tips

1. Use a clean, tinned soldering iron tip at appropriate temperature (typically 300-350°C)

2. Insert components from the top side (non-copper side) and solder on the copper side

3. Use flux-core solder for best wetting and joint formation

4. Trim excess lead lengths after soldering

5. For connections between holes, use component leads, wire jumpers, or solder bridges

6. Clean flux residue with isopropyl alcohol after soldering for professional appearance

Package Contents

• 1 x High Quality Single-Sided Hole Board PCB (12cm x 18cm)

لوحة PCB عالية الجودة أحادية الجانب بفتحات – 12×18 سم لوحة دوائر مطبوعة للتجارب DIY

ابنِ واختبر دوائرك الإلكترونية بثقة باستخدام لوحة PCB عالية الجودة أحادية الجانب بفتحات. بقياس 12 سم × 18 سم، توفر لوحة التجارب واسعة المساحة هذه أساسًا متينًا وموثوقًا للحام والنمذجة الأولية لمجموعة واسعة من المشاريع الإلكترونية، من دوائر الاستشعار البسيطة إلى أنظمة المتحكمات الدقيقة المعقدة والمشاريع الكبيرة للهواة. يتميز التصميم أحادي الجانب بوسادات نحاسية تحيط بكل فتحة على جانب واحد من اللوحة، مما يوفر قابلية لحام ممتازة وقوة ميكانيكية لأرجل المكونات مع تقديم حل فعال من حيث التكلفة لاحتياجات النمذجة الأولية الخاصة بك.

تباعد الفتحات القياسي 2.54 مم يجعله متوافقًا مع معظم المكونات الشائعة من خلال الفتحة ومقابس الدوائر المتكاملة والرؤوس والكتل الطرفية. توفر مساحة العمل الواسعة 12×18 سم مساحة كبيرة للمشاريع الأكبر بما في ذلك دوائر إمداد الطاقة ومكبرات الصوت ولوحات تطوير المتحكمات الدقيقة والدوائر الرقمية المعقدة. سواء كنت طالبًا تتعلم تقنيات اللحام، أو هاويًا تبني وحدات مخصصة، أو مهندسًا يصمم نماذج أولية جديدة، فإن لوحة PCB أحادية الجانب عالية الجودة هذه تقدم نتائج متسقة وموثوقة لجميع مشاريع اللحام الخاصة بك من خلال الفتحة.

المميزات الرئيسية

وسادات نحاسية أحادية الجانب

تتميز بوسادات نحاسية تحيط بكل فتحة على جانب واحد من اللوحة، مما يوفر قابلية لحام ممتازة وقوة ميكانيكية لأرجل المكونات. التصميم أحادي الجانب فعال من حيث التكلفة مع تقديم أداء موثوق لمعظم تطبيقات النمذجة الأولية.

تباعد فتحات قياسي 2.54 مم

يضمن تباعد الشبكة القياسي 0.1 بوصة توافقًا مثاليًا مع جميع المكونات الشائعة.

مساحة عمل واسعة 12×18 سم

توفر الأبعاد 12 سم × 18 سم مساحة كبيرة للمشاريع الكبيرة.

ركيزة FR4 عالية الجودة

مصنوعة من صفح FR4 عالي الجودة، مما يوفر قوة ميكانيكية ممتازة ومقاومة حرارية.

المواصفات الفنية

• نوع اللوحة: PCB نموذج أولي أحادي الجانب

• الأبعاد: 12 سم × 18 سم

• قطر الفتحة: 1.0 مم

• قطر الوسادة: 1.8 مم

• تباعد الفتحات: 2.54 مم

• سمك اللوحة: 1.6 مم

• سمك النحاس: 1 أونصة/قدم²

• مادة الركيزة: FR4

• درجة حرارة التشغيل: -50 درجة مئوية إلى +140 درجة مئوية

التطبيقات الشائعة

• النمذجة الأولية وتطوير الدوائر

• بناء المشاريع الدائمة

• دوائر إمداد الطاقة

• مشاريع مكبرات الصوت

• لوحات تطوير المتحكمات الدقيقة

• لوحات واجهة الاستشعار

• التجارب المعملية التعليمية

• مشاريع DIY كبيرة الحجم

محتويات العلبة

• 1 × لوحة PCB عالية الجودة أحادية الجانب بفتحات (12 سم × 18 سم)
