Description

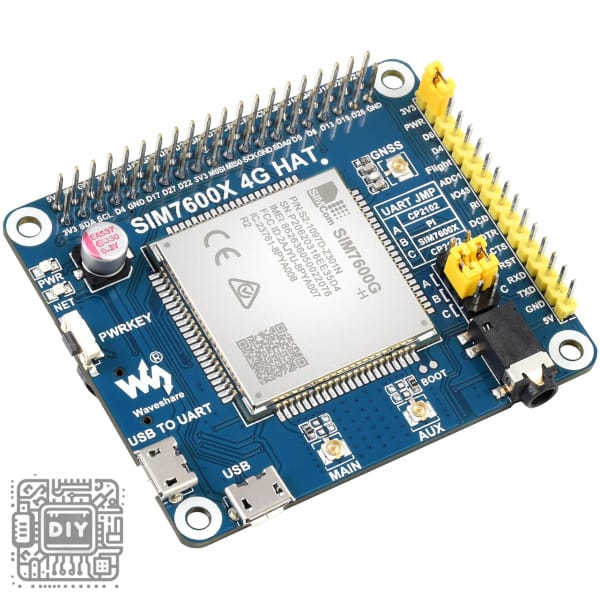

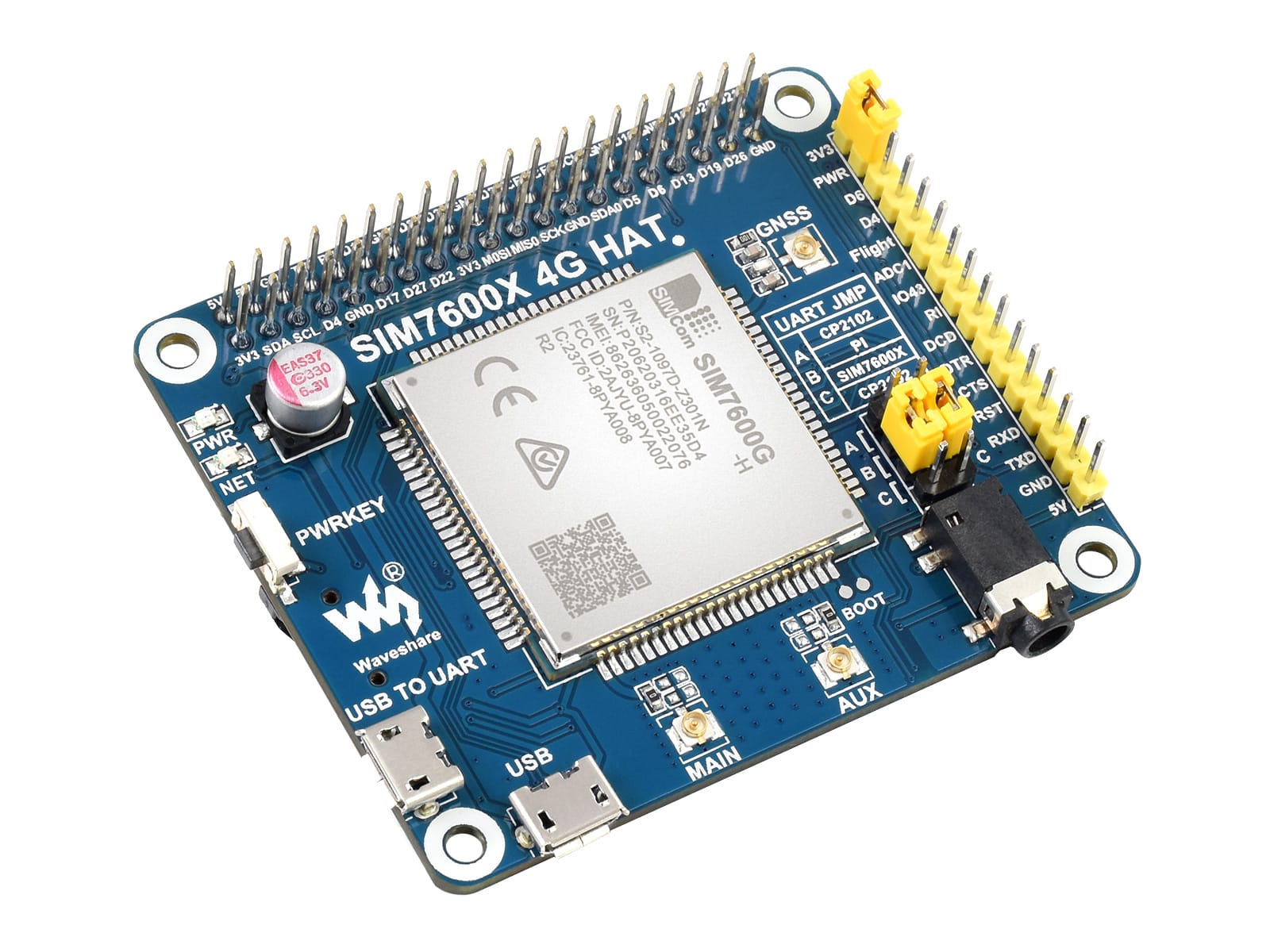

SIM7600G-H 4G HAT – LTE Cat-4 4G/3G/2G Communication Module with GNSS Positioning for Raspberry Pi

Add high-speed cellular connectivity and global positioning capabilities to your Raspberry Pi with the SIM7600G-H 4G HAT, a powerful communication module based on the SIM7600G-H global band 4G module. This Hardware Attached on Top (HAT) enables LTE Cat-4 connectivity with downlink speeds up to 150Mbps and uplink speeds up to 50Mbps, making it ideal for IoT applications, remote monitoring, mobile robotics, and portable internet gateways . The module supports worldwide frequency bands, ensuring reliable network connectivity across different regions .

The SIM7600G-H 4G HAT features a comprehensive set of communication functions including dial-up networking, telephone calls, SMS messaging, and support for various internet protocols such as TCP, UDP, HTTP, HTTPS, FTP, and FTPS . It also integrates multi-constellation GNSS positioning, supporting GPS, BeiDou, GLONASS, Galileo, and QZSS satellite systems for accurate location tracking even in challenging environments . The onboard audio jack and NAU8810 audio decoder enable voice call functionality with echo cancellation and noise reduction .

Designed for seamless integration with Raspberry Pi and other host boards, the HAT can be connected via standard 40-pin GPIO header or MicroUSB connector . It includes onboard USB HUB with two USB-A ports for device expansion, and a CP2102 USB-to-UART converter for serial debugging . Multiple LED indicators provide visual feedback on power status and network connectivity .

Key Features

High-Speed LTE Cat-4 Connectivity

Supports LTE Cat-4 with downlink speeds up to 150Mbps and uplink speeds up to 50Mbps, enabling fast data transfer for bandwidth-intensive applications. Compatible with 4G, 3G, and 2G networks with global frequency band support.

Multi-Constellation GNSS Positioning

Integrates GPS, BeiDou, GLONASS, Galileo, and QZSS satellite systems for accurate positioning with high sensitivity (-159 dBm) and fast Time-To-First-Fix (cold start <35s, hot start <1s) . Supports LBS base station positioning as backup .

Comprehensive Communication Protocols

Supports dial-up networking, telephone calls, SMS (text and PDU modes), and internet protocols including TCP, UDP, HTTP, HTTPS, FTP, and FTPS for versatile IoT and telematics applications .

Onboard Audio Functionality

Features a 3.5mm audio jack with NAU8810 audio decoder, enabling voice call functionality with echo cancellation and noise reduction for clear communication.

Flexible Connectivity Options

Connects to Raspberry Pi via 40-pin GPIO header (stackable design) or MicroUSB connector. Onboard USB HUB provides two USB-A ports for connecting external devices like keyboards, mice, or storage.

Easy Integration with Raspberry Pi

Designed as a standard Raspberry Pi HAT with dedicated pogo pin connection for Raspberry Pi Zero/Zero W, and MicroUSB connector for other Raspberry Pi models and PC hosts.

AT Command Control

Fully controllable via standard AT commands (3GPP TS 27.007, 27.005, and V.25TER command set), allowing precise configuration and function control .

Multiple LED Indicators

Onboard power and network status LEDs provide clear visual feedback of module operating status, including power-on and network registration.

Wide Operating Temperature Range

Operates reliably from -30°C to +80°C, suitable for outdoor and industrial applications where temperature conditions vary.

Specifications

Frequency Bands

GNSS Specifications

General Specifications

Pin Configuration

The SIM7600G-H 4G HAT features a standard 40-pin GPIO header for connection to Raspberry Pi. Key interface points include:

Wiring Diagram

Raspberry Pi Connection (Stacked)

Raspberry Pi 40-pin GPIO -----> SIM7600G-H HAT (direct stack)

Raspberry Pi Zero/Zero W Connection (Pogo Pin)

Raspberry Pi Zero GPIO -----> SIM7600G-H HAT (via pogo pins, no cable required)

PC Connection (USB)

SIM7600G-H HAT MicroUSB -----> PC USB Port
(Provides power and data communication)

Common Applications

• Remote IoT data collection and monitoring

• Mobile internet gateway for Raspberry Pi

• GPS tracking and fleet management

• Emergency communication systems

• Telematics and vehicle tracking

• Portable 4G hotspot

• Cellular-enabled robotics and drones

• Industrial automation with remote connectivity

• Agricultural monitoring systems

Package Contents

• 1 x SIM7600G-H 4G HAT Module

• 1 x LTE Antenna

• 1 x GPS Antenna

• 1 x USB-A to MicroUSB Cable

• 1 x Screw Pack

(Note: SIM card is NOT included and must be purchased separately. An activated 4G SIM card with data plan is required for cellular connectivity.)

وحدة SIM7600G-H 4G HAT – وحدة اتصال LTE Cat-4 4G/3G/2G مع نظام تحديد المواقع GNSS لـ Raspberry Pi

أضف إمكانيات الاتصال الخلوي عالي السرعة وتحديد المواقع العالمية إلى Raspberry Pi الخاص بك باستخدام وحدة SIM7600G-H 4G HAT، وهي وحدة اتصال قوية تعتمد على وحدة SIM7600G-H العالمية النطاق. تتيح هذه الوحدة المصممة كملحق HAT اتصال LTE Cat-4 بسرعات تنزيل تصل إلى 150 ميجابت في الثانية وسرعات رفع تصل إلى 50 ميجابت في الثانية، مما يجعلها مثالية لتطبيقات إنترنت الأشياء والمراقبة عن بُعد والروبوتات المتنقلة وبوابات الإنترنت المحمولة . تدعم الوحدة نطاقات تردد عالمية، مما يضمن اتصال شبكة موثوق عبر مناطق مختلفة .

تتميز وحدة SIM7600G-H 4G HAT بمجموعة شاملة من وظائف الاتصال بما في ذلك الاتصال الهاتفي عبر الطلب والمكالمات الهاتفية والرسائل النصية القصيرة ودعم بروتوكولات الإنترنت المختلفة مثل TCP و UDP و HTTP و HTTPS و FTP و FTPS . تدمج أيضًا تحديد المواقع متعدد الأبراج GNSS، بدعم لأنظمة GPS و BeiDou و GLONASS و Galileo و QZSS لتتبع موقع دقيق حتى في البيئات الصعبة . يتيح مقبس الصوت المدمج ووحدة فك تشفير الصوت NAU8810 إجراء مكالمات صوتية مع ميزات إلغاء الصدى وتقليل الضوضاء .

مصممة للتكامل السلس مع Raspberry Pi واللوحات المضيفة الأخرى، يمكن توصيل الوحدة عبر رأس GPIO القياسي 40 دبوس أو موصل MicroUSB . تتضمن مركز USB مدمجًا بمنفذي USB-A لتوسعة الأجهزة، ومحول CP2102 USB-to-UART لتصحيح الأخطاء التسلسلية . توفر مؤشرات LED متعددة تغذية راجعة بصرية لحالة الطاقة واتصال الشبكة .

المميزات الرئيسية

اتصال LTE Cat-4 عالي السرعة

يدعم LTE Cat-4 بسرعات تنزيل تصل إلى 150 ميجابت في الثانية وسرعات رفع تصل إلى 50 ميجابت في الثانية، مما يتيح نقل بيانات سريع للتطبيقات المكثفة للنطاق الترددي. متوافق مع شبكات 4G و 3G و 2G مع دعم نطاقات تردد عالمية.

تحديد المواقع GNSS متعدد الأبراج

يدمج أنظمة الأقمار الصناعية GPS و BeiDou و GLONASS و Galileo و QZSS لتحديد موقع دقيق بحساسية عالية وزمن وصول سريع للموقع الأول . يدعم تحديد موقع المحطات الأساسية LBS كبديل.

بروتوكولات اتصال شاملة

يدعم الاتصال الهاتفي عبر الطلب والمكالمات الهاتفية والرسائل النصية القصيرة وبروتوكولات الإنترنت بما في ذلك TCP و UDP و HTTP و HTTPS و FTP و FTPS لتطبيقات إنترنت الأشياء والاتصالات عن بُعد.

وظائف صوتية مدمجة

يتميز بمقبس صوت 3.5 مم مع وحدة فك تشفير الصوت NAU8810، مما يتيح إجراء مكالمات صوتية مع ميزات إلغاء الصدى وتقليل الضوضاء للاتصال الواضح.

خيارات اتصال مرنة

يتصل بـ Raspberry Pi عبر رأس GPIO 40 دبوس أو موصل MicroUSB. يوفر مركز USB المدمج منفذي USB-A لتوصيل أجهزة خارجية مثل لوحات المفاتيح والفئران أو وحدات التخزين.

سهولة التكامل مع Raspberry Pi

مصمم كملحق HAT قياسي لـ Raspberry Pi مع اتصال pogo pin مخصص لـ Raspberry Pi Zero/Zero W، وموصل MicroUSB لموديلات Raspberry Pi الأخرى والمضيفات PC.

التحكم عبر أوامر AT

يمكن التحكم بالكامل عبر أوامر AT القياسية، مما يسمح بتكوين دقيق والتحكم في الوظائف المختلفة .

مؤشرات LED متعددة

توفر مؤشرات الطاقة وحالة الشبكة المدمجة تغذية راجعة بصرية واضحة لحالة تشغيل الوحدة.

نطاق درجة حرارة تشغيل واسع

يعمل بشكل موثوق من -30 درجة مئوية إلى +80 درجة مئوية، مناسب للتطبيقات الخارجية والصناعية حيث تختلف ظروف درجة الحرارة.

المواصفات الفنية

نطاقات التردد

مواصفات GNSS

المواصفات العامة

التطبيقات الشائعة

• جمع ومراقبة بيانات إنترنت الأشياء عن بُعد

• بوابة إنترنت محمولة لـ Raspberry Pi

• تتبع GPS وإدارة الأساطيل

• أنظمة الاتصالات في حالات الطوارئ

• أنظمة الاتصالات عن بُعد

• نقطة اتصال 4G محمولة

• روبوتات وطائرات بدون طيار متصلة بشبكة خلوية

• أتمتة صناعية مع اتصال عن بُعد

• أنظمة مراقبة زراعية

محتويات العلبة

• 1 × وحدة SIM7600G-H 4G HAT

• 1 × هوائي LTE

• 1 × هوائي GPS

• 1 × كابل USB-A إلى MicroUSB

• 1 × مجموعة براغي

(ملاحظة: بطاقة SIM غير مدرجة ويجب شراؤها بشكل منفصل. يلزم وجود بطاقة SIM 4G مفعلة مع باقة بيانات للاتصال الخلوي.)
