Description

Product Description

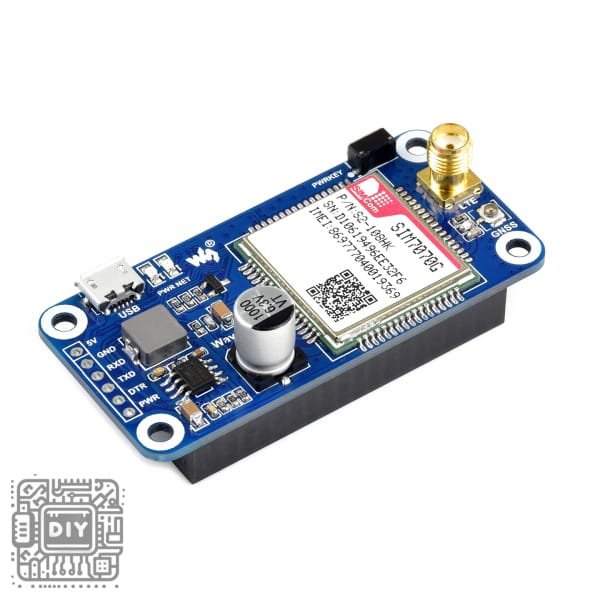

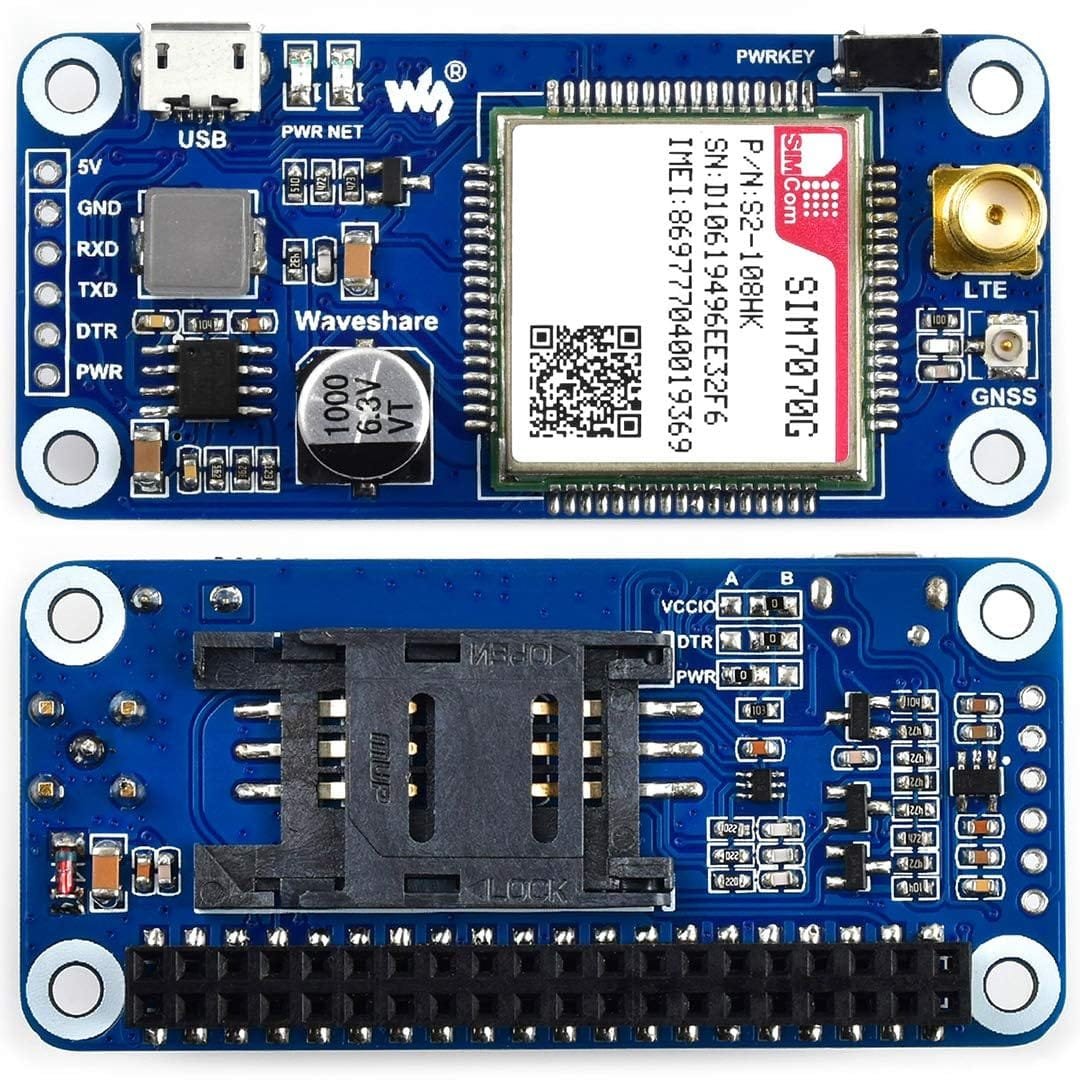

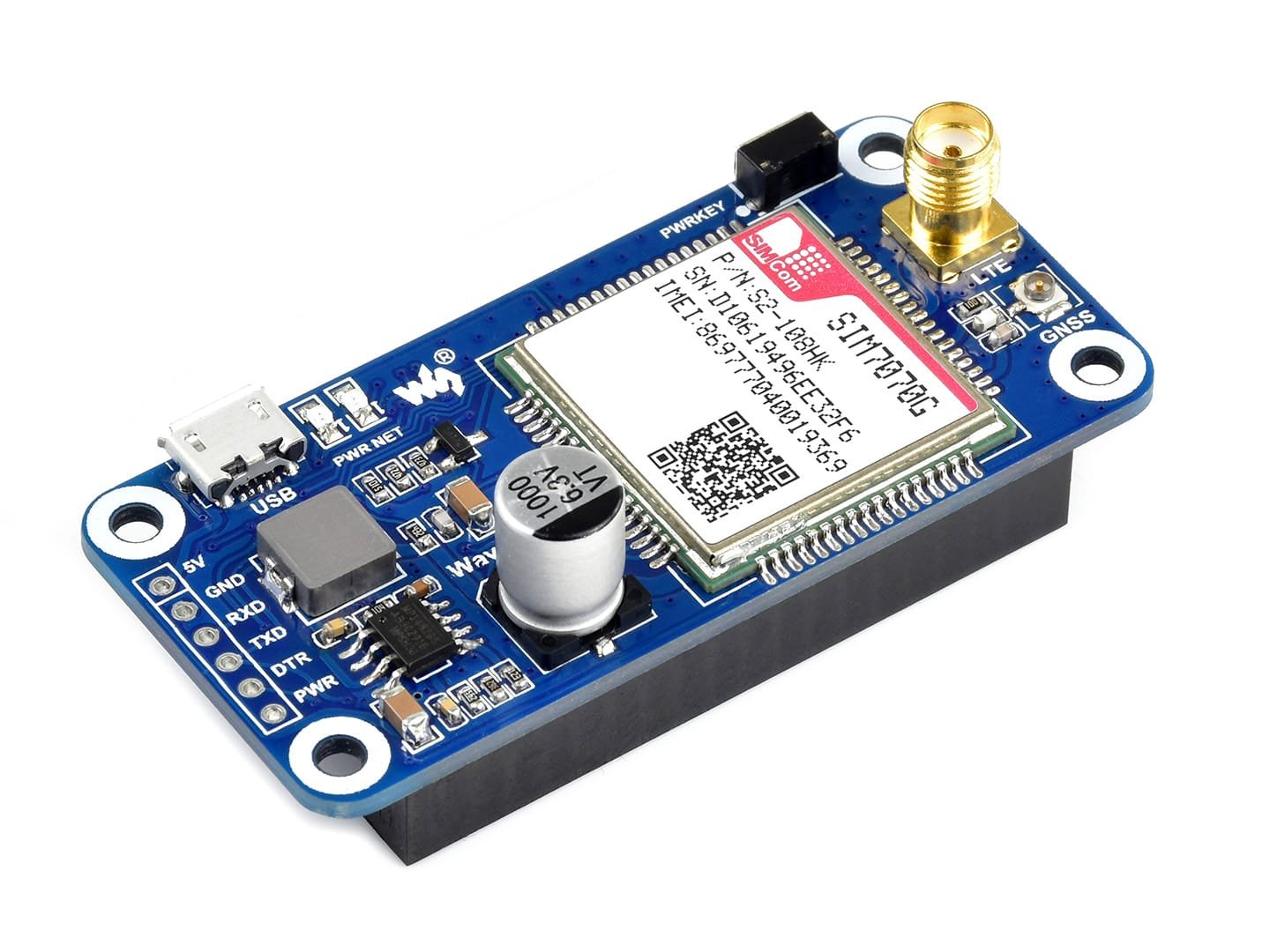

Enable global IoT connectivity and precise positioning with the SIM7070G Multi-Mode Communication HAT for Raspberry Pi. This comprehensive communication module supports NB-IoT, Cat-M, 2G/GPRS, and GNSS positioning across global frequency bands, providing reliable cellular connectivity in both urban and remote areas. The integrated GNSS receiver offers GPS/GLONASS/BeiDou/Galileo satellite positioning for accurate location tracking. With low power consumption and global band support, this HAT is ideal for IoT deployments, asset tracking, remote monitoring, and mobile applications requiring reliable cellular data connectivity and precise positioning capabilities. The plug-and-play design seamlessly integrates with Raspberry Pi for rapid IoT prototyping and deployment.

Key Features

Multi-Network Connectivity

• Global Band Support: Compatible with NB-IoT, Cat-M, and 2G networks worldwide

• Multi-Mode Operation: Automatic fallback between network technologies for maximum coverage

• Low Power Consumption: Optimized for battery-powered IoT applications

Precise Positioning

• Multi-GNSS Support: GPS, GLONASS, BeiDou, and Galileo satellite systems

• High Accuracy Positioning: Typical accuracy of 2.5 meters for reliable location tracking

• Fast Time-to-First-Fix: Quick satellite acquisition for rapid positioning

Easy Integration

• Raspberry Pi HAT Design: Plug-and-play compatibility with 40-pin GPIO header

• Python Library Support: Comprehensive software libraries for easy development

• SIM Card Support: Standard Nano-SIM card slot for cellular connectivity

Specifications

Cellular Specifications

• Cellular Module: SIM7070G

• Supported Technologies: NB-IoT, Cat-M, 2G/GPRS

• Global Bands: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71

• Data Rates: Up to 375kbps (Cat-M), 127kbps (NB-IoT)

• SIM Interface: Nano-SIM card slot

GNSS Specifications

• GNSS Systems: GPS, GLONASS, BeiDou, Galileo

• Positioning Accuracy: 2.5 meters typical

• TTFF: Cold start <35s, Hot start <1s

• Sensitivity: Tracking -167dBm, Acquisition -148dBm

Electrical Specifications

• Operating Voltage: 3.3V – 4.2V

• Power Consumption:

  • 1μA (Power Down)

  • 4.5mA (Idle Mode)

  • 120mA (Data Transmission)

• Interface: UART, USB 2.0

• Antenna Connectors: Cellular and GNSS antenna interfaces

Package Content

• 1 x SIM7070G NB-IoT HAT for Raspberry Pi

• 2 x Antennas (Cellular + GPS)

• 1 x Set of mounting spacers

• Documentation

---

شاشة SIM7070G للاتصالات اللاسلكية والملاحة للرازبيري باي

وصف المنتج

مكن اتصال إنترنت الأشياء العالمي وتحديد المواقع الدقيق مع شاشة SIM7070G متعددة الأوضاع للرازبيري باي. تدعم وحدة الاتصال الشاملة هذه NB-IoT و Cat-M و 2G/GPRS وتحديد المواقع GNSS عبر النطاقات الترددية العالمية، مما يوفر اتصال خلوي موثوق في المناطق الحضرية والنائية. يقدم مستقبل GNSS المدمج تحديد المواقع عبر الأقمار الصناعية GPS/GLONASS/BeiDou/Galileo لتتبع الموقع الدقيق. مع استهلاك طاقة منخفض ودعم نطاق عالمي، هذه الشاشة مثالية لنشر إنترنت الأشياء، وتتبع الأصول، والمراقبة عن بعد، والتطبيقات المتنقلة التي تتطلب اتصال بيانات خلوي موثوق وقدرات تحديد مواقع دقيقة. يدمج تصميم plug-and-play بسلاسة مع الرازبيري باي للنماذج الأولية السريعة لإنترنت الأشياء والنشر.

الميزات الرئيسية

اتصال متعدد الشبكات

• دعم نطاق عالمي: متوافق مع شبكات NB-IoT و Cat-M و 2G حول العالم

• عمل متعدد الأوضاع: ارتداد تلقائي between تكنولوجيات الشبكة لأقصى تغطية

• استهلاك طاقة منخفض: محسن لتطبيقات إنترنت الأشياء التي تعمل بالبطاريات

تحديد مواقع دقيق

• دعم متعدد لأنظمة GNSS: أنظمة الأقمار الصناعية GPS و GLONASS و BeiDou و Galileo

• تحديد مواقع عالي الدقة: دقة نموذجية 2.5 متر لتتبع موقع موثوق

• وقت أول تثبيت سريع: اكتشاف سريع للأقمار الصناعية لتحديد مواقع سريع

تكامل سهل

• تصميم شاشة الرازبيري باي: توافق plug-and-play مع رأس 40-pin GPIO

• دعم مكتبة بايثون: مكتبات برمجية شاملة للتطوير السهل

• دعم شريحة SIM: فتحة شريحة SIM نانو قياسية للاتصال الخلوي

المواصفات

المواصفات الخلوية

• الوحدة الخلوية: SIM7070G

• التكنولوجيات المدعومة: NB-IoT, Cat-M, 2G/GPRS

• النطاقات العالمية: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71

• معدلات البيانات: حتى 375 كيلوبت في الثانية (Cat-M)، 127 كيلوبت في الثانية (NB-IoT)

• واجهة SIM: فتحة شريحة SIM نانو

مواصفات GNSS

• أنظمة GNSS: GPS, GLONASS, BeiDou, Galileo

• دقة تحديد المواقع: 2.5 متر نموذجي

• TTFF: بدء بارد <35 ثانية، بدء ساخن <1 ثانية

• الحساسية: تتبع -167 ديسيبل ملي واط، اكتساب -148 ديسيبل ملي واط

المواصفات الكهربائية

• جهد التشغيل: 3.3 فولت – 4.2 فولت

• استهلاك الطاقة:

  • 1 ميكرو أمبير (إيقاف تشغيل)

  • 4.5 مللي أمبير (وضع الخمول)

  • 120 مللي أمبير (إرسال بيانات)

• الواجهة: UART, USB 2.0

• موصلات الهوائي: واجهات هوائي خلوي و GNSS

محتويات العلبة

• 1 × شاشة SIM7070G NB-IoT للرازبيري باي

• 2 × هوائي (خلوي + GPS)

• 1 × مجموعة مباعدات تثبيت

• وثائق
