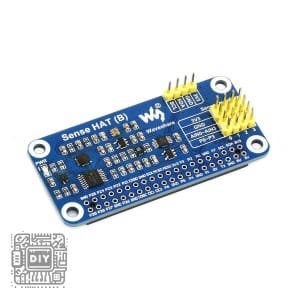

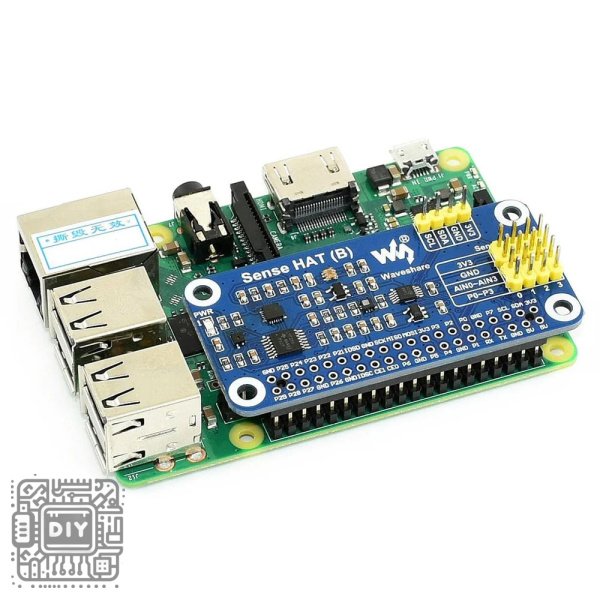

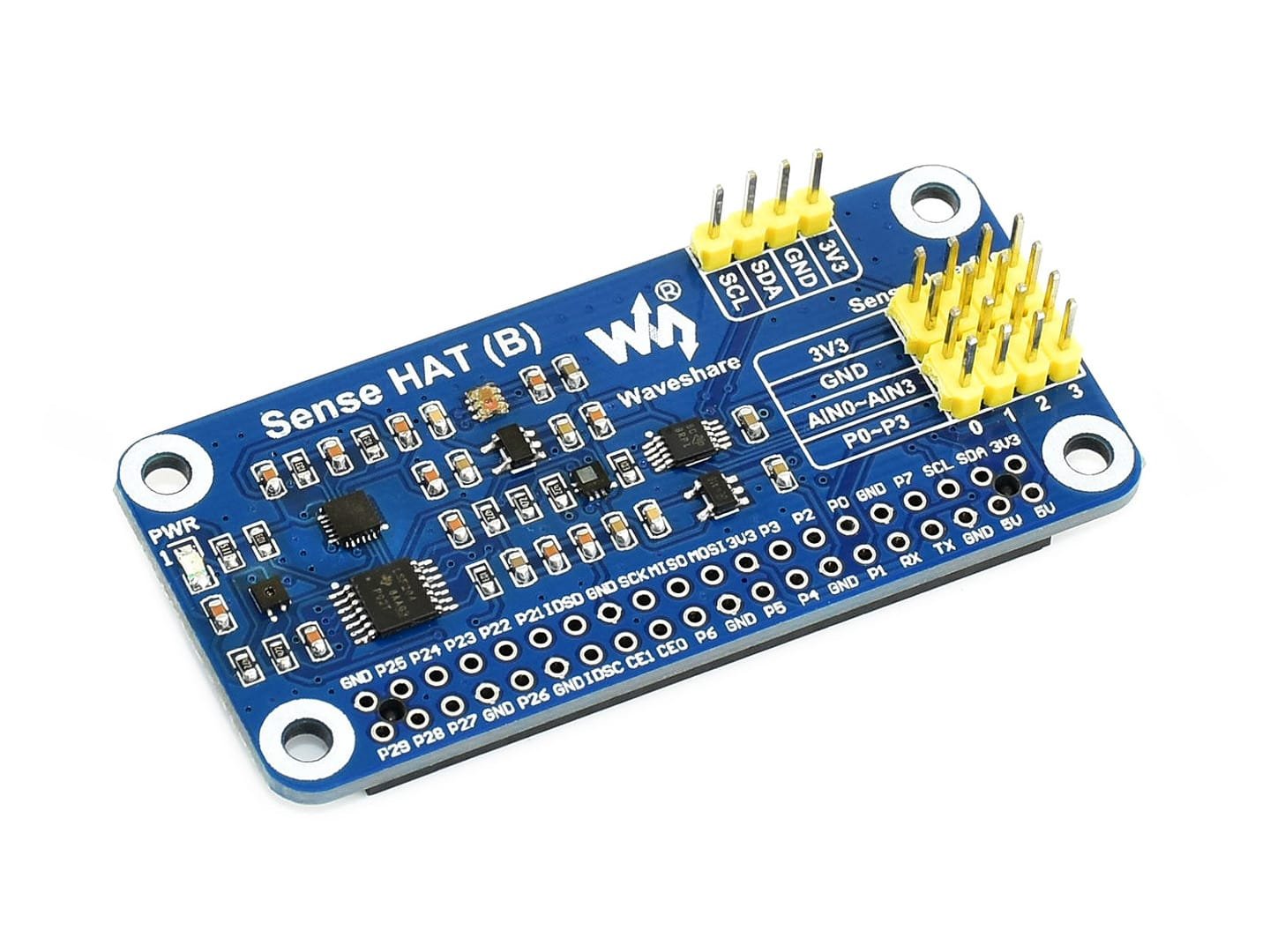

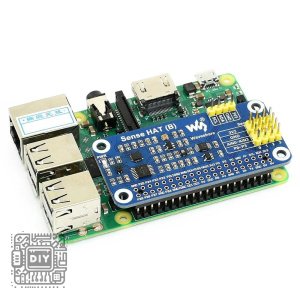

Waveshare Sense HAT (B) for Raspberry Pi – Multi-Powerful Environmental Sensor Board with External I2C Support

Transform your Raspberry Pi into a sophisticated environmental sensing and display hub with the Waveshare Sense HAT (B). This feature-rich add-on board integrates a comprehensive suite of high-precision sensors, compact HAT (Hardware Attached on Top) designed for the Raspberry Pi’s 40-pin GPIO header.

Beyond its impressive onboard sensors—including a gyroscope, accelerometer, magnetometer, barometer, temperature, and humidity sensor—the Sense HAT (B) is uniquely engineered with external I2C breakout ports. This allows you to daisy-chain additional I2C sensors and modules, exponentially expanding your project’s data acquisition capabilities.

Ideal for weather stations, IoT monitoring, robotics navigation, educational STEM projects, and interactive displays, it provides plug-and-play functionality with extensive software support, including official Raspberry Pi OS libraries and Python examples, making advanced sensor fusion accessible to developers of all levels.

Key Features & Benefits

Comprehensive Onboard Sensor Suite

Packs six essential environmental and inertial sensors: Gyroscope, Accelerometer, Magnetometer (LSM9DS1), Barometer/Temperature (LPS25HB), and Humidity/Temperature (HTS221), providing motion, orientation, pressure, and climate data all in one board.

8×8 RGB LED Matrix Display

Features a bright, programmable 8×8 RGB LED matrix for displaying real-time sensor readings, scrolling text, custom graphics, animations, or visual alerts, adding an interactive output layer to your projects.

Unique External I2C Expansion Capability

Equipped with dedicated external I2C ports that break out 3.3V power, GND, SDA, and SCL. This allows you to connect and power additional I2C sensors (e.g., gas, light, sound) without using extra GPIO pins or a separate power supply.

Plug-and-Play Raspberry Pi HAT Compatibility

Follows the Raspberry Pi HAT specification, ensuring automatic device tree configuration when used with Raspberry Pi OS. It fits perfectly on the 40-pin GPIO header of models like Raspberry Pi 3B+/4B/5 and Zero 2 W.

Extensive Software & Educational Support

Fully supported by Raspberry Pi’s official sense-hat Python library and numerous online tutorials, perfect for both educational settings and advanced applications.

Technical Specifications

Onboard Sensors & Components

• IMU (Inertial Measurement Unit): LSM9DS1 (3-axis Gyroscope, 3-axis Accelerometer, 3-axis Magnetometer)

• Barometer: LPS25HB (Pressure & Temperature)

• Humidity Sensor: HTS221 (Relative Humidity & Temperature)

Connectivity & Expansion

• Interface: Primary communication via I2C (and SPI for LED matrix)

• External I2C Ports: 2x 4-pin ports (3.3V, GND, SDA, SCL) for connecting additional I2C sensors

• Compatibility: Raspberry Pi models with 40-pin GPIO header (Pi 3B+, 4B, 5, Zero 2 W, etc.)

• Operating Voltage: 3.3V (powered directly from Raspberry Pi GPIO)

Physical & Software

• Dimensions: Standard Raspberry Pi HAT form factor (65mm x 56mm)

• Mounting: Includes brass standoffs and screws for secure mounting to the Pi

• Software Support: Compatible with Raspberry Pi OS. Works with Python libraries including sense-hat, smbus2, and RPi.GPIO.

Package Contents

• 1 x Waveshare Sense HAT (B) Board

• (Note: Raspberry Pi board is NOT included.)

---

لوحة Sense HAT (B) من Waveshare لرازبيري باي – لوحة مستشعرات بيئية متعددة وقوية مع دعم مستشعرات I2C خارجية

حول رازبيري باي الخاص بك إلى مركز متطور للاستشعار البيئي والعرض مع لوحة Waveshare Sense HAT (B). تدمج لوحة الإضافة الغنية بالميزات هذه مجموعة شاملة من المستشعرات عالية الدقة ومصفوفة HAT (عتاد ملحق بالأعلى) مدمجة واحدة مصممة لرأس GPIO ذي 40 دبوسًا في رازبيري باي. إلى جانب مستشعراتها الداخلية المثيرة للإعجاب — والتي تشمل جيروسكوب، ومقياس تسارع، ومقياس مغناطيسي، ومقياس ضغط جوي، ومستشعر حرارة، ورطوبة — فإن Sense HAT (B) مصممة بشكل فريد بمنافذ توصيل I2C خارجية. يتيح لك هذا توصيل مستشعرات ووحدات I2C إضافية بشكل متسلسل، مما يوسع قدرات اكتساب بيانات مشروعك أضعافًا مضاعفة. مثالية لمحطات الطقس، ومراقبة إنترنت الأشياء، وملاحة الروبوتات، ومشاريع التعليم STEM، والعروض التفاعلية، توفر وظيفة “توصيل وتشغيل” مع دعم برمجي واسع، بما في ذلك مكتبات نظام تشغيل رازبيري باي الرسمية وأمثلة بايثون، مما يجعل دمج المستشعرات المتقدم في متناول المطورين من جميع المستويات.

الميزات والفوائد الرئيسية

مجموعة شاملة من المستشعرات الداخلية

تحتوي على ستة مستشعرات بيئية وقصور ذاتي أساسية: جيروسكوب، مقياس تسارع، مقياس مغناطيسي (LSM9DS1)، مقياس ضغط جوي/حرارة (LPS25HB)، ومستشعر رطوبة/حرارة (HTS221)، مما يوفر بيانات الحركة، والتوجه، والضغط، والمناخ جميعها في لوحة واحدة.

عرض بمصفوفة LED ملونة 8×8

تتضمن مصفوفة LED ملونة 8×8 ساطعة وقابلة للبرمجة لعرض قراءات المستشعرات في الوقت الفعلي، أو نص متحرك، أو رسومات مخصصة، أو رسوم متحركة، أو تنبيهات بصرية، مما يضيف طبقة إخراج تفاعلية لمشاريعك.

قدرة توسيع I2C خارجي فريدة

مجهزة بمنافذ I2C خارجية مخصصة توصل طاقة 3.3V، وGND، وSDA، وSCL. يتيح لك هذا توصيل وتغذية مستشعرات I2C إضافية (مثل الغاز، الضوء، الصوت) بدون استخدام دبابيس GPIO إضافية أو مصدر طاقة منفصل.

توافق “توصيل وتشغيل” مع لوحة HAT لرازبيري باي

تتبع مواصفات لوحة HAT لرازبيري باي، مما يضمن التكوين التلقائي لشجرة الجهاز عند استخدامها مع نظام تشغيل رازبيري باي. تناسب تمامًا رأس GPIO ذي 40 دبوسًا في موديلات مثل رازبيري باي 3B+/4B/5 و Zero 2 W.

دعم برمجي وتعليمي واسع

مدعومة بالكامل من مكتبة sense-hat الرسمية لرازبيري باي والعديد من الدروس عبر الإنترنت. يجعل هذا قراءة المستشعرات والتحكم في مصفوفة LED بسيطة للغاية، مثالية لكل من البيئات التعليمية والتطبيقات المتقدمة.

المواصفات الفنية

المستشعرات والمكونات الداخلية

• وحدة القياس بالقصور الذاتي (IMU): LSM9DS1 (جيروسكوب 3 محاور، مقياس تسارع 3 محاور، مقياس مغناطيسي 3 محاور)

• مقياس الضغط الجوي: LPS25HB (الضغط ودرجة الحرارة)

• مستشعر الرطوبة: HTS221 (الرطوبة النسبية ودرجة الحرارة)

• متحكم عصا الألعاب (جويستيك): عصا ألعاب بخمس اتجاهات (أعلى، أسفل، يسار، يمين، ضغط)

التوصيلية والتوسيع

• الواجهة: اتصال أساسي عبر I2C (و SPI لمصفوفة LED)

• منافذ I2C الخارجية: 2 منفذ 4 دبابيس (3.3V، GND، SDA، SCL) لتوصيل مستشعرات I2C إضافية

• التوافق: موديلات رازبيري باي ذات رأس GPIO 40 دبوس (Pi 3B+, 4B, 5, Zero 2 W، إلخ)

• جهد التشغيل: 3.3 فولت (يعمل بالطاقة مباشرة من GPIO لرازبيري باي)

الخصائص الفيزيائية والبرمجية

• الأبعاد: شكل قياسي للوحة HAT لرازبيري باي (65 مم × 56 مم)

• طريقة التثبيت: تتضمن فواصل نحاسية وبراغي للتثبيت الآمن على الرازبيري باي

• الدعم البرمجي: متوافق مع نظام تشغيل رازبيري باي. يعمل مع مكتبات بايثون بما في ذلك sense-hat، وsmbus2، وRPi.GPIO.

محتويات العلبة

• 1 × لوحة Waveshare Sense HAT (B)

• (ملاحظة: لوحة رازبيري باي غير مرفقة.)
