XH-M173 PT2399 Digital Reverb Amplifier Board – NE5532 Karaoke Echo Tone Board

Elevate your audio projects with professional-grade digital reverberation using the XH-M173 PT2399 Digital Microphone Amplifier Tone Board. This advanced module integrates the iconic PT2399 digital delay processor with the high-fidelity NE5532 dual op-amp to create rich, adjustable echo and reverb effects perfect for karaoke systems, vocal processors, guitar pedals, and custom audio mixers.

It features a dedicated microphone preamplifier with gain control, allowing you to connect dynamic or condenser mics directly and shape your dry signal before it enters the digital reverb circuit. With independent knobs for Echo Repeat, Echo Volume, and Tone (EQ), you have precise studio-style control over the depth, intensity, and color of the reverberation effect.

Easy to power and integrate, this board delivers the classic warm digital delay sound beloved by musicians and audio enthusiasts, making it the ideal choice for DIY audio effects, home karaoke upgrades, and professional sound system modifications.

Key Features & Benefits

High-Quality Digital Reverb Core

At its heart, the PT2399 digital delay IC generates clear, warm, and adjustable echo/reverb effects by digitally processing the audio signal, providing a vintage-inspired sound with modern reliability.

Professional Microphone Preamp Stage

Utilizes the renowned NE5532 low-noise, high-speed dual operational amplifier to provide clean gain for your microphone, ensuring a strong, noise-free signal is fed into the effect circuit.

Comprehensive On-Board Controls

Features three user-adjustable potentiometers for intuitive real-time control: Echo Repeat (controls feedback/delay time), Echo Volume (mix level of the wet effect signal), and Tone (adjusts EQ/brightness of the echoed signal).

Flexible Input & Output Options

Provides dedicated inputs for both a microphone (MIC IN) and an auxiliary line-level source (AUX IN), along with a combined output (OUT), allowing for versatile setups like mixing a mic with background music.

Easy Integration & Power

Operates on a wide DC voltage range (typically 9V-12V) and uses standard 3.5mm or 6.35mm audio jacks (varies by seller), making it simple to incorporate into existing audio systems, guitar pedalboards, or DIY projects.

Technical Specifications

Core Components & Audio

• Digital Processor: PT2399 Digital Delay IC

• Preamplifier IC: NE5532 Dual Low-Noise Op-Amp

• Effect Type: Digital Delay / Echo / Reverb

• Frequency Response: 20Hz – 20kHz (typical)

• Total Harmonic Distortion (THD): < 0.1%

Controls & Connectivity

• Adjustable Controls:

  • Echo Repeat / Feedback

  • Echo Volume / Effect Level

  • Tone / EQ

  • Microphone Gain (may be a trim pot)

• Inputs:

  • Microphone Input (MIC IN)

  • Auxiliary Line Input (AUX IN)

• Output: 1 x Audio Output (OUT)

• Connectors: Typically 3.5mm or 6.35mm audio jacks (verify based on product image)

Power & Physical

• Operating Voltage: DC 9V – 12V (Center Positive common)

• Dimensions: Approximately 100mm x 70mm (varies)

• Board Type: Double-sided PCB with through-hole components

Package Contents

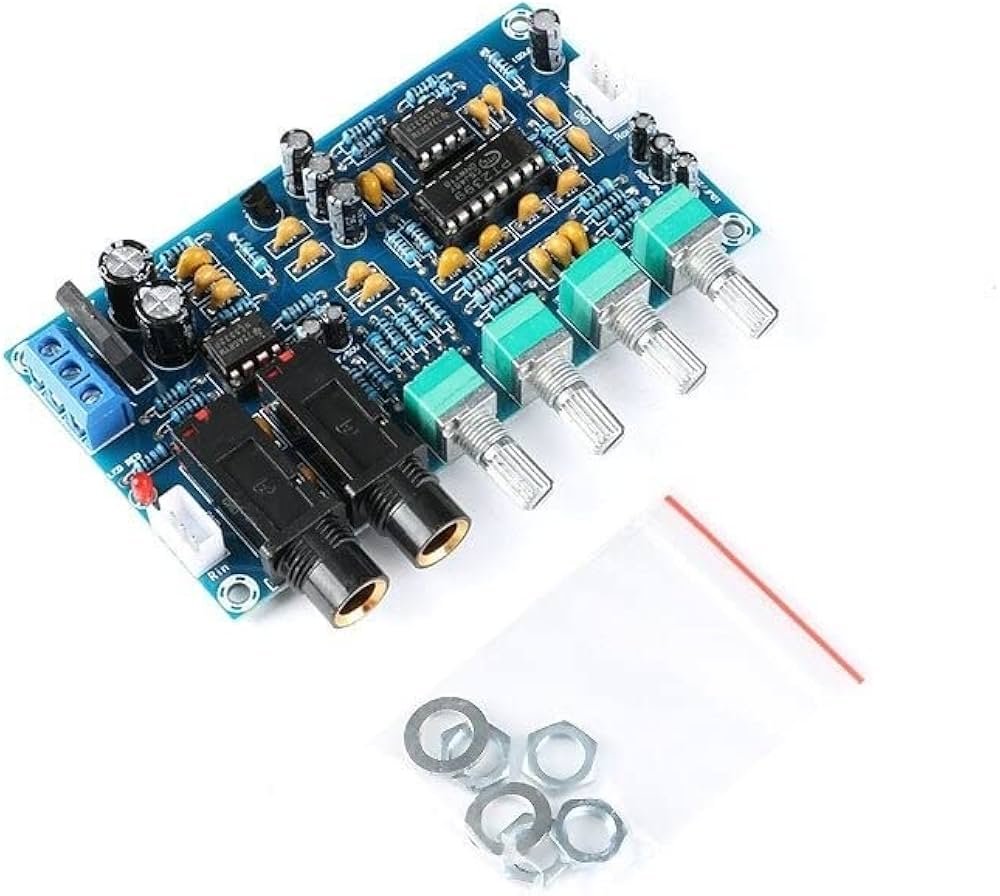

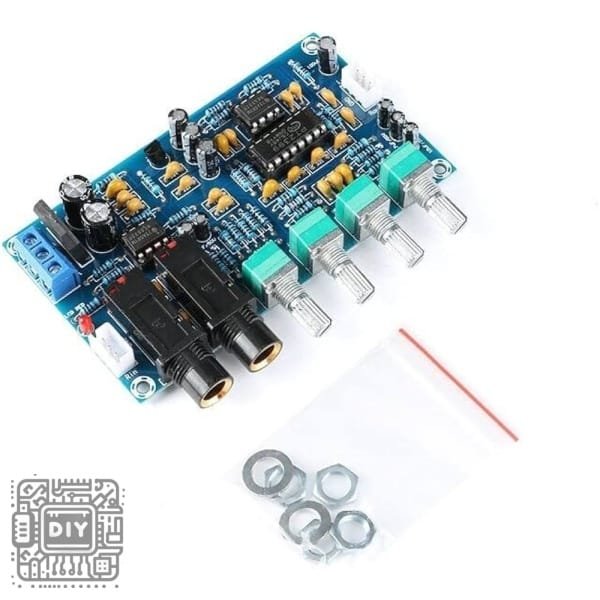

• 1 x XH-M173 PT2399 Digital Reverb Amplifier Board

• (Note: Power adapter, audio cables, and microphone are NOT included.)

---

لوحة مضخم صوت ريفرب رقمي XH-M173 PT2399 – لوحة صدى ونغمة كاريوكي NE5532

ارتقِ بمشاريعك الصوتية باستخدام ريفرب رقمي من المستوى الاحترافي مع لوحة نغمة مضخم الميكروفون الرقمي XH-M173 PT2399. تدمج هذه الوحدة المتقدمة معالج التأخير الرقمي PT2399 الشهير مع مضخم العمليات المزدوج عالي الدقة NE5532 لخلق تأثيرات صدى وريفرب غنية وقابلة للتعديل، مثالية لأنظمة الكاريوكي، ومعالجات الصوت الغنائي، ومؤثرات الغيتار، وخلاطات الصوت المخصصة. تحتوي على مسبق تضخيم مخصص للميكروفون مع تحكم في الكسب، مما يسمح لك بتوصيل ميكروفونات ديناميكية أو مكثفة مباشرة وتشكيل الإشارة الجافة قبل دخولها دائرة الريفرب الرقمية. بمقابض مستقلة للتكرار، وحجم الصدى، والنغمة (معادلة)، يكون لديك تحكم دقيق على غرار الاستوديو في عمق وكثافة ولون تأثير الرنين. سهل التغذية والتكامل، تقدم هذه اللوحة صوت التأخير الرقمي الدافئ الكلاسيكي المحبوب لدى الموسيقيين وهواة الصوت، مما يجعلها الخيار المثالي لمؤثرات الصوت DIY، وترقيات الكاريوكي المنزلية، وتعديلات أنظمة الصوت الاحترافية.

الميزات والفوائد الرئيسية

نواة ريفرب رقمي عالي الجودة

في قلبها، تولد شريحة التأخير الرقمي PT2399 تأثيرات صدى/ريفرب واضحة ودافئة وقابلة للتعديل عن طريق معالجة الإشارة الصوتية رقمياً، مما يوفر صوتًا مستوحى من الطراز القديم مع موثوقية حديثة.

مرحلة مسبق تضخيم ميكروفون احترافية

تستخدم مضخم العمليات المزدوج NE5532 منخفض الضوضاء وعالي السرعة لتوفير كسب نظيف لميكروفونك، مما يضمن تغذية إشارة قوية وخالية من الضوضاء إلى دائرة المؤثر.

عناصر تحكم شاملة على اللوحة

تتميز بثلاثة مقاومات متغيرة قابلة للتعديل من قبل المستخدم للتحكم البديهي في الوقت الفعلي: تكرار الصدى (يتحكم في التغذية الراجعة/زمن التأخير)، حجم الصدى (مستوى خلط إشارة المؤثر الرطب)، والنغمة (يضبط معادلة تردد/سطوع الإشارة المصدأة).

خيارات إدخال وإخراج مرنة

توفر مداخل مخصصة لكل من الميكروفون (MIC IN) ومصدر مساعد بمستوى خط (AUX IN)، بالإضافة إلى مخرج مشترك (OUT)، مما يسمح بإعدادات متنوعة مثل خلط الميكروفون مع موسيقى خلفية.

تكامل وتغذية طاقة سهلان

تعمل على نطاق جهد تيار مستمر واسع (نموذجياً 9V-12V) وتستخدم مقابص صوتية قياسية 3.5مم أو 6.35مم (تختلف حسب البائع)، مما يجعل دمجها في أنظمة صوتية موجودة، أو لوحات مؤثرات الغيتار، أو مشاريع DIY أمرًا بسيطًا.

المواصفات الفنية

المكونات الأساسية والصوت

• المعالج الرقمي: شريحة تأخير رقمي PT2399

• شريحة مسبق التضخيم: مضخم عمليات مزدوج NE5532 منخفض الضوضاء

• نوع المؤثر: تأخير رقمي / صدى / ريفرب

• استجابة التردد: 20 هرتز – 20 كيلو هرتز (نموذجي)

• التشويه التوافقي الكلي (THD): < 0.1%

عناصر التحكم والتوصيلية

• عناصر تحكم قابلة للتعديل:

  • تكرار / تغذية راجعة للصدى

  • حجم / مستوى مؤثر الصدى

  • نغمة / معادلة تردد

  • كسب الميكروفون (قد يكون مقياس جهد مصغر)

• المداخل:

  • مدخل الميكروفون (MIC IN)

  • مدخل خط مساعد (AUX IN)

• المخرج: 1 × مخرج صوت (OUT)

• الموصلات: عادةً مقابص صوتية 3.5مم أو 6.35مم (التحقق بناءً على صورة المنتج)

الطاقة والخصائص الفيزيائية

• جهد التشغيل: تيار مستمر 9 فولت – 12 فولت (مركز موجب شائع)

• الأبعاد: تقريباً 100 مم × 70 مم (تختلف)

• نوع اللوحة: لوحة دائرة مطبوعة مزدوجة الوجه بمكونات مثقبة

محتويات العلبة

• 1 × لوحة مضخم صوت ريفرب رقمي XH-M173 PT2399

• (ملاحظة: محول الطاقة، كابلات الصوت، والميكروفون غير مرفقين.)
