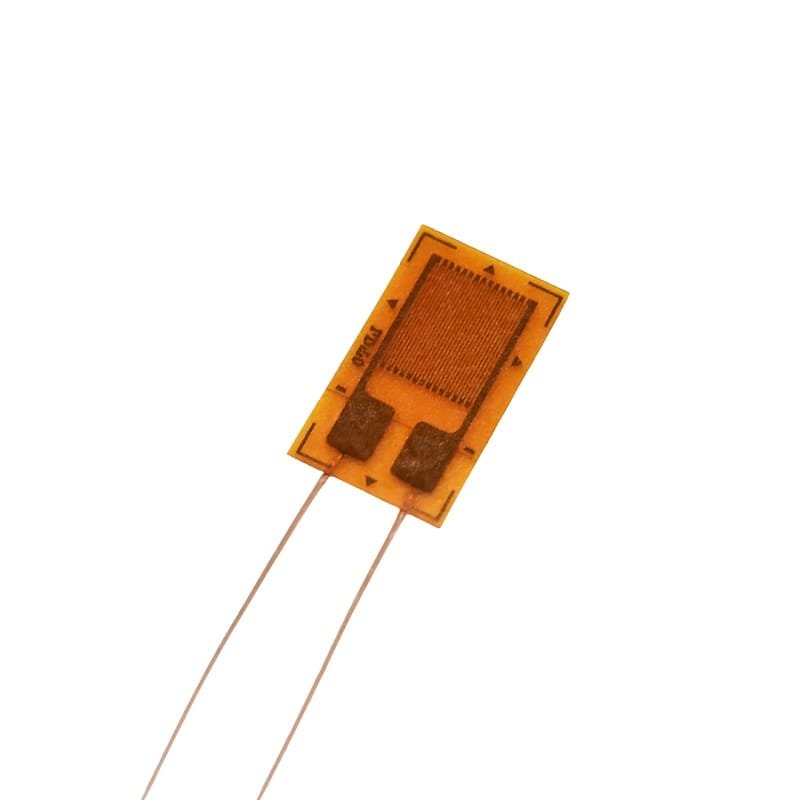

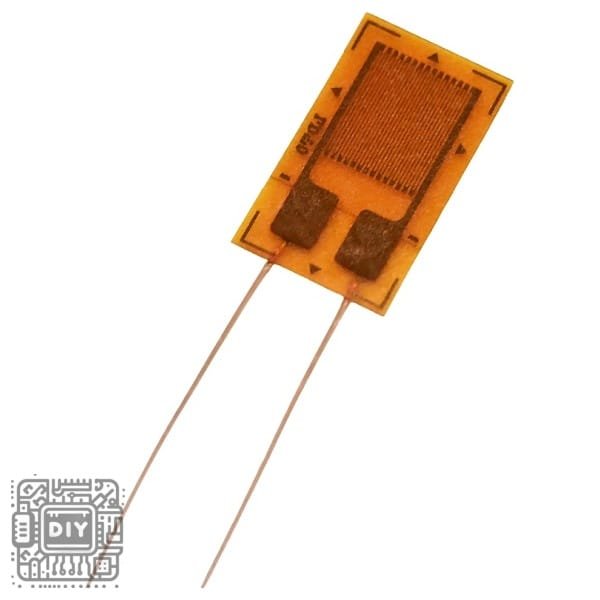

Precision Foil Type Resistive Strain Gauge BF(BA)120-2AA(..)-A*

Achieve accurate and reliable strain measurements in your force, pressure, and torque sensing applications with this Precision Foil Type Resistive Strain Gauge from the BF(BA)120-2AA series. This high-quality sensor features a nominal resistance of 120 ohms and is engineered for precise measurement of mechanical deformation in various applications including load cells, pressure transducers, weighing scales, and structural analysis.

The gauge is available in two backing material options: BF series with modified phenolic resin and BA series with polyimide film, allowing you to select the optimal backing for your specific operating environment and temperature requirements.

The single-grid AA pattern design provides focused measurement along a single axis, making it ideal for applications requiring directional strain analysis. Constructed with a constantan alloy foil grid, this strain gauge offers excellent stability, long fatigue life, and reliable performance across a wide temperature range.

Whether you’re building custom force measurement systems, developing transducers, or conducting material science experiments, this BF(BA)120-2AA strain gauge delivers the precision and reliability required for accurate data acquisition.

Key Features

High-Precision 120 Ohm Resistance

With a nominal resistance of 120 ohms, this strain gauge offers excellent compatibility with standard strain gauge instrumentation and bridge amplifiers, ensuring accurate and repeatable measurements in your sensing applications.

Single-Grid AA Pattern Design

The AA series features a linear single-grid pattern that provides focused strain measurement along a single axis, making it ideal for applications requiring directional deformation analysis without interference from orthogonal strain components.

Two Backing Material Options

Choose between BF series with modified phenolic resin backing for general-purpose applications or BA series with polyimide film backing for enhanced flexibility and higher temperature resistance, allowing you to match the gauge to your specific environmental requirements.

Constantan Alloy Foil Construction

Manufactured using high-quality constantan (copper-nickel) alloy foil, providing exceptional stability, low temperature coefficient of resistance, and excellent fatigue life for long-term reliable performance in demanding applications.

Precise Grid Dimensions

Features a grid size of approximately 1.8mm x 1.8mm with an overall base dimension of 5.2mm x 3.2mm, providing focused measurement area while maintaining manageable size for installation on various test surfaces.

Excellent Fatigue Life

Engineered to withstand millions of loading cycles with minimal performance degradation, ensuring long-term reliability in applications subject to repeated or cyclic loading conditions.

Temperature Self-Compensation

Available with various temperature self-compensation coefficients to match common test materials including steel, aluminum, stainless steel, and other alloys, minimizing thermal expansion errors across the operating range.

Wide Application Compatibility

Suitable for diverse applications including load cell manufacturing, pressure transducer development, torque measurement systems, structural stress analysis, and educational laboratory experiments.

Specifications

• Series: BF(BA)120-2AA

• Gauge Type: Linear Single Grid (AA Pattern)

• Nominal Resistance: 120 Ohms

• Resistance Tolerance: ≤ ±0.1%

• Gauge Factor: 2.00-2.20 (typical)

• Sensitivity Coefficient Dispersion: ≤ ±0.1%

• Grid Material: Constantan Alloy

• Backing Material Options:

  • BF Series: Modified Phenolic Resin

  • BA Series: Polyimide Film

• Grid Dimensions: 1.8mm x 1.8mm

• Base Dimensions: 5.2mm x 3.2mm

• Strain Limit: 2%

• Fatigue Life: ≥ 10⁷ cycles at ±1000 microstrain

• Operating Temperature Range:

  • BF Series: -30°C to +80°C

  • BA Series: -50°C to +150°C

• Temperature Self-Compensation Coefficients: 9, 11, 16, 23, 27 (selectable for different materials)

• Connection Type: Solderable pads or pre-attached leads (optional)

• Customization: Resistance and size customization available

Common Applications

• Load cells and force sensors

• Pressure transducers

• Torque measurement systems

• Electronic weighing scales

• Structural health monitoring

• Material testing and research

• Aerospace component testing

• Automotive testing

• Industrial process control

• Educational laboratory experiments

• Strain analysis and verification

Installation Guide

1. Prepare the test surface by cleaning and degreasing thoroughly

2. Lightly abrade the surface with fine sandpaper in a cross-hatch pattern

3. Clean again with isopropyl alcohol or specialized strain gauge cleaner

4. Mark the exact positioning location

5. Apply a thin layer of strain gauge adhesive suitable for your backing material

6. Carefully position the gauge using tweezers and apply firm pressure for recommended cure time

7. Solder lead wires to the solder pads using low-temperature solder and minimal heat

8. Apply protective coating if required for environmental protection

9. Verify resistance and insulation resistance before use

Package Contents

• 1 x Precision Foil Type Resistive Strain Gauge BF(BA)120-2AA(..)-A* (selected configuration)

---

مستشعر إجهاد مقاوم من نوع الرقائق الدقيقة BF(BA)120-2AA(..)-A*

احصل على قياسات إجهاد دقيقة وموثوقة في تطبيقات قياس القوة والضغط وعزم الدوران باستخدام مستشعر الإجهاد المقاوم من نوع الرقائق الدقيقة من سلسلة BF(BA)120-2AA. يتميز هذا المستشعر عالي الجودة بمقاومة اسمية 120 أوم وهو مصمم للقياس الدقيق للتشوه الميكانيكي في تطبيقات مختلفة بما في ذلك خلايا الحمل ومحولات الضغط وموازين الوزن والتحليل الهيكلي. يتوفر المستشعر بخيارين من مادة الدعامة: سلسلة BF مع راتنج فينول معدل وسلسلة BA مع فيلم بولي إيميد، مما يسمح لك باختيار الدعامة المثلى لبيئة التشغيل الخاصة بك ومتطلبات درجة الحرارة. يوفر تصميم النمط الأحادي الشبكة AA قياسًا مركّزًا على طول محور واحد، مما يجعله مثاليًا للتطبيقات التي تتطلب تحليل إجهاد اتجاهي. تم تصنيعه بشبكة من رقائق سبيكة كونستانتان، ويوفر مستشعر الإجهاد هذا ثباتًا ممتازًا وعمر إجهاد طويلاً وأداءً موثوقًا عبر نطاق واسع من درجات الحرارة. سواء كنت تبني أنظمة قياس قوة مخصصة، أو تطور محولات طاقة، أو تجري تجارب علوم المواد، فإن مستشعر الإجهاد BF(BA)120-2AA هذا يقدم الدقة والموثوقية المطلوبة لاكتساب البيانات بدقة.

المميزات الرئيسية

مقاومة عالية الدقة 120 أوم

بمقاومة اسمية 120 أوم، يقدم مستشعر الإجهاد هذا توافقًا ممتازًا مع أجهزة قياس الإجهاد القياسية ومضخمات الجسر، مما يضمن قياسات دقيقة وقابلة للتكرار في تطبيقات الاستشعار الخاصة بك.

تصميم أحادي الشبكة AA

تتميز سلسلة AA بنمط خطي أحادي الشبكة يوفر قياس إجهاد مركّزًا على طول محور واحد، مما يجعله مثاليًا للتطبيقات التي تتطلب تحليل تشوه اتجاهي دون تداخل من مكونات الإجهاد المتعامدة.

خياران لمادة الدعامة

اختر بين سلسلة BF مع دعامة راتنج فينول معدل للتطبيقات العامة أو سلسلة BA مع دعامة فيلم بولي إيميد للمرونة المحسنة ومقاومة درجات الحرارة الأعلى، مما يسمح لك بمطابقة المستشعر لمتطلباتك البيئية المحددة.

بناء رقائق سبيكة كونستانتان

مصنوع باستخدام رقائق عالية الجودة من سبيكة كونستانتان، مما يوفر ثباتًا استثنائيًا ومعامل درجة حرارة منخفض للمقاومة وعمر إجهاد ممتاز لأداء موثوق طويل الأمد في التطبيقات الصعبة.

أبعاد شبكة دقيقة

يتميز بحجم شبكة يبلغ حوالي 1.8 مم × 1.8 مم مع بُعد قاعدة إجمالي 5.2 مم × 3.2 مم، مما يوفر منطقة قياس مركزة مع الحفاظ على حجم يمكن التحكم فيه للتركيب على أسطح الاختبار المختلفة.

عمر إجهاد ممتاز

مصمم لتحمل ملايين دورات التحميل مع الحد الأدنى من تدهور الأداء، مما يضمن موثوقية طويلة الأمد في التطبيقات الخاضعة لظروف تحميل متكررة أو دورية.

معوض حراريًا ذاتيًا

متوفر بمعاملات تعويض حراري ذاتي مختلفة لمطابقة مواد الاختبار الشائعة بما في ذلك الفولاذ والألومنيوم والفولاذ المقاوم للصدأ والسبائك الأخرى، مما يقلل من أخطاء التمدد الحراري عبر نطاق التشغيل.

توافق تطبيقات واسع

مناسب لتطبيقات متنوعة بما في ذلك تصنيع خلايا الحمل، وتطوير محولات الضغط، وأنظمة قياس عزم الدوران، وتحليل الإجهاد الهيكلي، والتجارب المعملية التعليمية.

المواصفات الفنية

• السلسلة: BF(BA)120-2AA

• نوع المستشعر: خطي أحادي الشبكة (نمط AA)

• المقاومة الاسمية: 120 أوم

• تفاوت المقاومة: ≤ ±0.1%

• معامل المستشعر: 2.00-2.20 (نموذجي)

• تشتت معامل الحساسية: ≤ ±0.1%

• مادة الشبكة: سبيكة كونستانتان

• خيارات مادة الدعامة:

  • سلسلة BF: راتنج فينول معدل

  • سلسلة BA: فيلم بولي إيميد

• أبعاد الشبكة: 1.8 مم × 1.8 مم

• أبعاد القاعدة: 5.2 مم × 3.2 مم

• حد الإجهاد: 2%

• عمر الإجهاد: ≥ 10⁷ دورة عند ±1000 ميكروإجهاد

• نطاق درجة حرارة التشغيل:

  • سلسلة BF: -30 درجة مئوية إلى +80 درجة مئوية

  • سلسلة BA: -50 درجة مئوية إلى +150 درجة مئوية

• معاملات التعويض الحراري الذاتي: 9، 11، 16، 23، 27 (قابلة للاختيار لمواد مختلفة)

• نوع التوصيل: نقاط لحام أو أسلاك متصلة مسبقًا (اختياري)

• التخصيص: تخصيص المقاومة والحجم متاح

التطبيقات الشائعة

• خلايا الحمل وأجهزة استشعار القوة

• محولات الضغط

• أنظمة قياس عزم الدوران

• موازين الوزن الإلكترونية

• مراقبة الصحة الهيكلية

• اختبار المواد والبحث

• اختبار مكونات الفضاء الجوي

• اختبار السيارات

• التحكم في العمليات الصناعية

• التجارب المعملية التعليمية

• تحليل الإجهاد والتحقق

دليل التركيب

1. حضّر سطح الاختبار عن طريق التنظيف وإزالة الشحوم جيدًا

2. اكشط السطح برفق بورق صنفرة ناعم بنمط متقاطع

3. نظف مرة أخرى بكحول الأيزوبروبيل أو منظف متخصص لمستشعرات الإجهاد

4. حدد موضع التركيب الدقيق

5. ضع طبقة رقيقة من المادة اللاصقة لمستشعرات الإجهاد المناسبة لمادة الدعامة الخاصة بك

6. ضع المستشعر بعناية باستخدام ملاط وطبق ضغطًا ثابتًا لمدة المعالجة الموصى بها

7. لحام أسلاك التوصيل بنقاط اللحام باستخدام لحام منخفض الحرارة وأقل قدر من الحرارة

8. ضع طلاءً واقيًا إذا لزم الأمر للحماية البيئية

9. تحقق من المقاومة ومقاومة العزل قبل الاستخدام

محتويات العلبة

• 1 × مستشعر إجهاد مقاوم من نوع الرقائق الدقيقة BF(BA)120-2AA(..)-A* (بالتكوين المحدد)
