Description

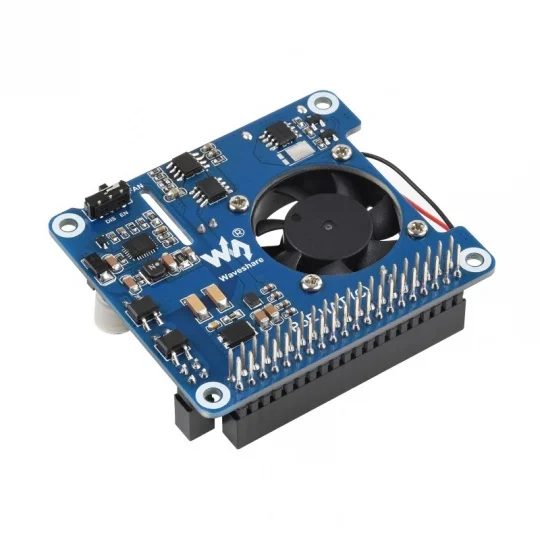

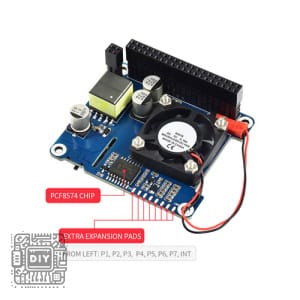

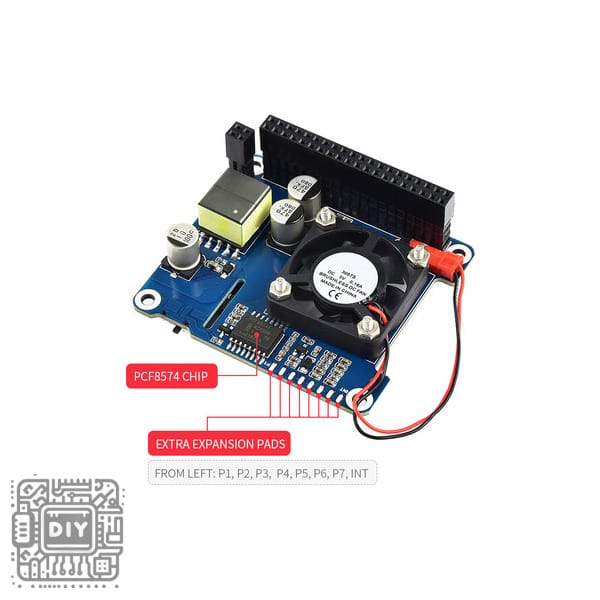

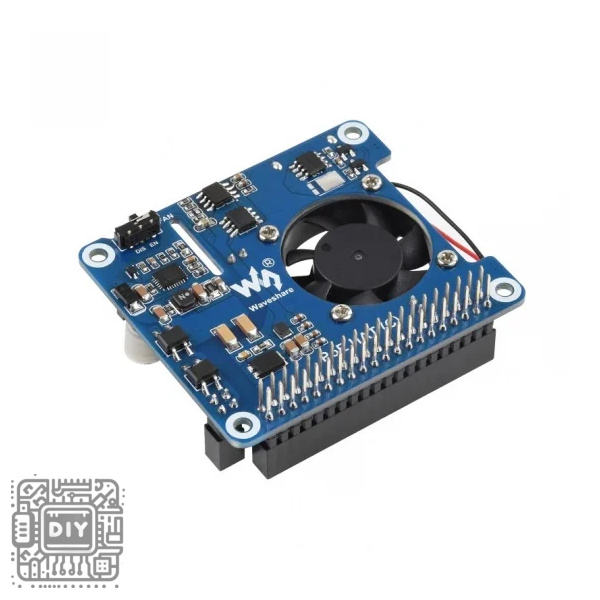

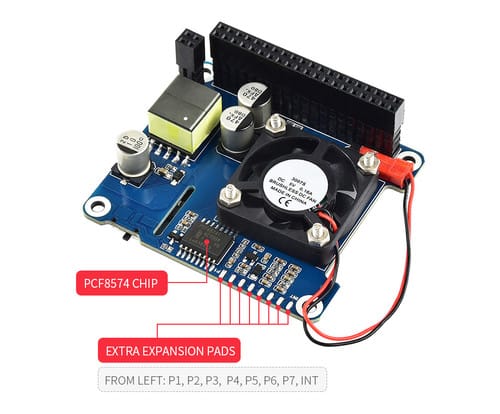

Waveshare Power over Ethernet HAT (C) for Raspberry Pi 3B+/4B – 802.3af/at Compliant Active PoE Module

Effortlessly power and network your Raspberry Pi 3B+ or 4B with a single cable using the Waveshare Power over Ethernet PoE HAT (C). This advanced, active PoE module complies with the IEEE 802.3af/at standards, allowing you to deliver both stable electrical power and high-speed data to your Pi through a standard Ethernet cable connected to a PoE switch or injector.

Designed specifically to fit the form factor of the Raspberry Pi 3B+ and 4B, it integrates a high-efficiency isolated switching power supply and robust thermal management with a quiet cooling fan, ensuring safe and reliable operation even under full load.

By eliminating the need for a separate USB-C power adapter, this HAT simplifies installations, reduces cable clutter, and is the perfect solution for clean, professional setups in network-attached storage (NAS), digital signage, IoT gateways, cluster computing, and any application where centralized power management and network reliability are critical.

Key Features & Benefits

Standards-Compliant Active PoE

Supports IEEE 802.3af (15.4W) and 802.3at (25.5W) Power-over-Ethernet standards. It actively negotiates power with the PoE switch/injector, ensuring safe and correct power delivery for reliable, plug-and-play operation.

Integrated Active Cooling

Includes a quiet, temperature-controlled 5V cooling fan that automatically adjusts speed based on the Raspberry Pi’s CPU temperature. This prevents thermal throttling and ensures optimal performance for the Pi and PoE circuitry during continuous operation.

High-Efficiency Isolated Power Supply

Features a high-quality isolated DC-DC converter that efficiently steps down the PoE voltage (44-57V) to a stable 5V/2.5A (for Pi 3B+) or 5V/3A (for Pi 4B) output. The isolation protects the Pi from power surges and noise on the Ethernet line.

Optimized Raspberry Pi 3B+/4B Fit

Engineered to match the precise dimensions and mounting holes of the Raspberry Pi 3B+ and 4B. It stacks neatly on top, utilizing the dedicated PoE header on the Pi 4B or connecting via GPIO on the 3B+, creating a single, integrated unit.

Enhanced Thermal & Electrical Protection

Incorporates comprehensive safety features including over-current, over-voltage, and short-circuit protection on the output side, along with thermal protection for the DC-DC converter, safeguarding your Raspberry Pi investment.

Technical Specifications

PoE & Power Specifications

• PoE Standards: IEEE 802.3af (Type 1, Class 3), IEEE 802.3at (Type 2, Class 4)

• Input Voltage (PoE): 44-57V DC

• Output Voltage: 5V DC

• Max Output Current: 2.5A (for Pi 3B+), 3.0A (for Pi 4B) – sufficient for stable operation under load

• Efficiency: >85% (typical)

Cooling & Compatibility

• Cooling Fan: 5V, ball-bearing, PWM speed control based on CPU temperature

• Raspberry Pi Compatibility: Raspberry Pi 3 Model B+, Raspberry Pi 4 Model B (all RAM variants)

• Connection: For Pi 4B: Uses dedicated 4-pin PoE header; For Pi 3B+: Connects via GPIO pins (requires jumper setting)

Physical & Safety

• Dimensions: Matches Raspberry Pi 4B/3B+ footprint

• Protections: Output Over-Current, Over-Voltage, Short-Circuit; Input Surge Protection; Thermal Shutdown

• Isolation: 1500V DC (between input and output)

• LED Indicators: Power and Status LEDs

Package Contents

• 1 x Waveshare PoE HAT (C) Board

• 1 x Set of Brass Standoffs and Screws

• Necessary jumpers/cables for compatibility (for Pi 3B+)

• (Note: Raspberry Pi board and PoE network switch/injector are NOT included.)

---

لوحة طاقة عبر إيثرنت (PoE) من Waveshare (C) للرازبيري باي 3B+/4B – وحدة PoE نشطة متوافقة مع 802.3af/at

قم بتشغيل وتوصيل رازبيري باي 3B+ أو 4B الخاص بك بكابل واحد بسهولة باستخدام لوحة طاقة عبر إيثرنت (PoE) من Waveshare (C). تتوافق وحدة PoE النشطة المتقدمة هذه مع معايير IEEE 802.3af/at، مما يسمح لك بتوصيل كل من الطاقة الكهربائية المستقرة والبيانات عالية السرعة إلى الرازبيري باي الخاص بك من خلال كابل إيثرنت قياسي متصل بمفتاح PoE أو جهاز حقن. مصممة خصيصًا لتناسب شكل الرازبيري باي 3B+ و 4B، تدمج مزود طاقة تبديل معزول عالي الكفاءة وإدارة حرارية قوية مع مروحة تبريد هادئة، مما يضمن تشغيلاً آمناً وموثوقًا حتى تحت الحمل الكامل. من خلال إزالة الحاجة إلى محول طاقة USB-C منفصل، تبسط لوحة HAT هذه عمليات التثبيت، وتقلل من تشابك الكابلات، وهي الحل المثالي للإعدادات النظيفة والاحترافية في تخزين متصل بالشبكة (NAS)، واللافتات الرقمية، وبوابات إنترنت الأشياء، والحوسبة العنقودية، وأي تطبيق تكون فيه إدارة الطاقة المركزية وموثوقية الشبكة أمران بالغا الأهمية.

الميزات والفوائد الرئيسية

PoE نشط متوافق مع المعايير

يدعم معايير طاقة عبر إيثرنت IEEE 802.3af (15.4 واط) و 802.3at (25.5 واط). يتفاوض بنشاط على الطاقة مع مفتاح/جهاز حقن PoE، مما يضمن توصيل طاقة آمن وصحيح لتشغيل موثوق من نوع “توصيل وتشغيل”.

تبريد نشط مدمج

تتضمن مروحة تبريد هادئة 5 فولت يتم التحكم في سرعتها بناءً على درجة حرارة وحدة المعالجة المركزية للرازبيري باي. يمنع هذا الخنق الحراري ويضمن أداءً أمثلًا للرازبيري باي ودوائر PoE أثناء التشغيل المستمر.

مزود طاقة معزول عالي الكفاءة

تتميز بمحول DC-DC معزول عالي الجودة يقوم بتخفيض جهد PoE (44-57 فولت) بكفاءة إلى خرج مستقر 5 فولت/2.5 أمبير (لـ Pi 3B+) أو 5 فولت/3 أمبير (لـ Pi 4B). يحمي العزل الرازبيري باي من ارتفاعات الجهد والضوضاء على خط الإيثرنت.

ملاءمة محسنة للرازبيري باي 3B+/4B

مصممة لتطابق الأبعاد الدقيقة وثقوب التثبيت في الرازبيري باي 3B+ و 4B. تتكدس بأناقة في الأعلى، مستخدمة رأس PoE المخصص على Pi 4B أو متصلة عبر GPIO على 3B+، مما يخلق وحدة واحدة متكاملة.

حماية حرارية وكهربائية محسنة

تدمج ميزات أمان شاملة تشمل الحماية من التيار الزائد، والجهد الزائد، والدائرة القصيرة على جانب الخرج، بالإضافة إلى الحماية الحرارية لمحول DC-DC، مما يحمي استثمارك في الرازبيري باي.

المواصفات الفنية

مواصفات PoE والطاقة

• معايير PoE: IEEE 802.3af (النوع 1، الفئة 3)، IEEE 802.3at (النوع 2، الفئة 4)

• جهد الدخل (PoE): 44-57 فولت تيار مستمر

• جهد الخرج: 5 فولت تيار مستمر

• أقصى تيار خرج: 2.5 أمبير (لـ Pi 3B+)، 3.0 أمبير (لـ Pi 4B) – كافٍ للتشغيل المستقر تحت الحمل

• الكفاءة: >85% (نموذجي)

التبريد والتوافق

• مروحة التبريد: 5 فولت، محمل كريات، تحكم سرعة PWM بناءً على درجة حرارة وحدة المعالجة المركزية

• التوافق مع الرازبيري باي: Raspberry Pi 3 Model B+، Raspberry Pi 4 Model B (جميع متغيرات الذاكرة RAM)

• الاتصال: لـ Pi 4B: يستخدم رأس PoE رباعي الدبابيس المخصص؛ لـ Pi 3B+: يتصل عبر دبابيس GPIO (يتطلب إعداد وصلة توصيل)

الخصائص الفيزيائية والسلامة

• الأبعاد: تطابق بصمة الرازبيري باي 4B/3B+

• أنظمة الحماية: تيار زائد على الخرج، جهد زائد، دائرة قصر؛ حماية من ارتفاع الجهد على الدخل؛ إيقاف حراري

• العزل: 1500 فولت تيار مستمر (بين الدخل والخرج)

• مؤشرات LED: مؤشرات LED للطاقة والحالة

محتويات العلبة

• 1 × لوحة Waveshare PoE HAT (C)

• 1 × مجموعة من الفواصل النحاسية والبراغي

• وصلات توصيل/كابلات ضرورية للتتوافق (لـ Pi 3B+)

• (ملاحظة: لوحة الرازبيري باي ومفتاح/جهاز حقن شبكة PoE غير مرفقين.)
