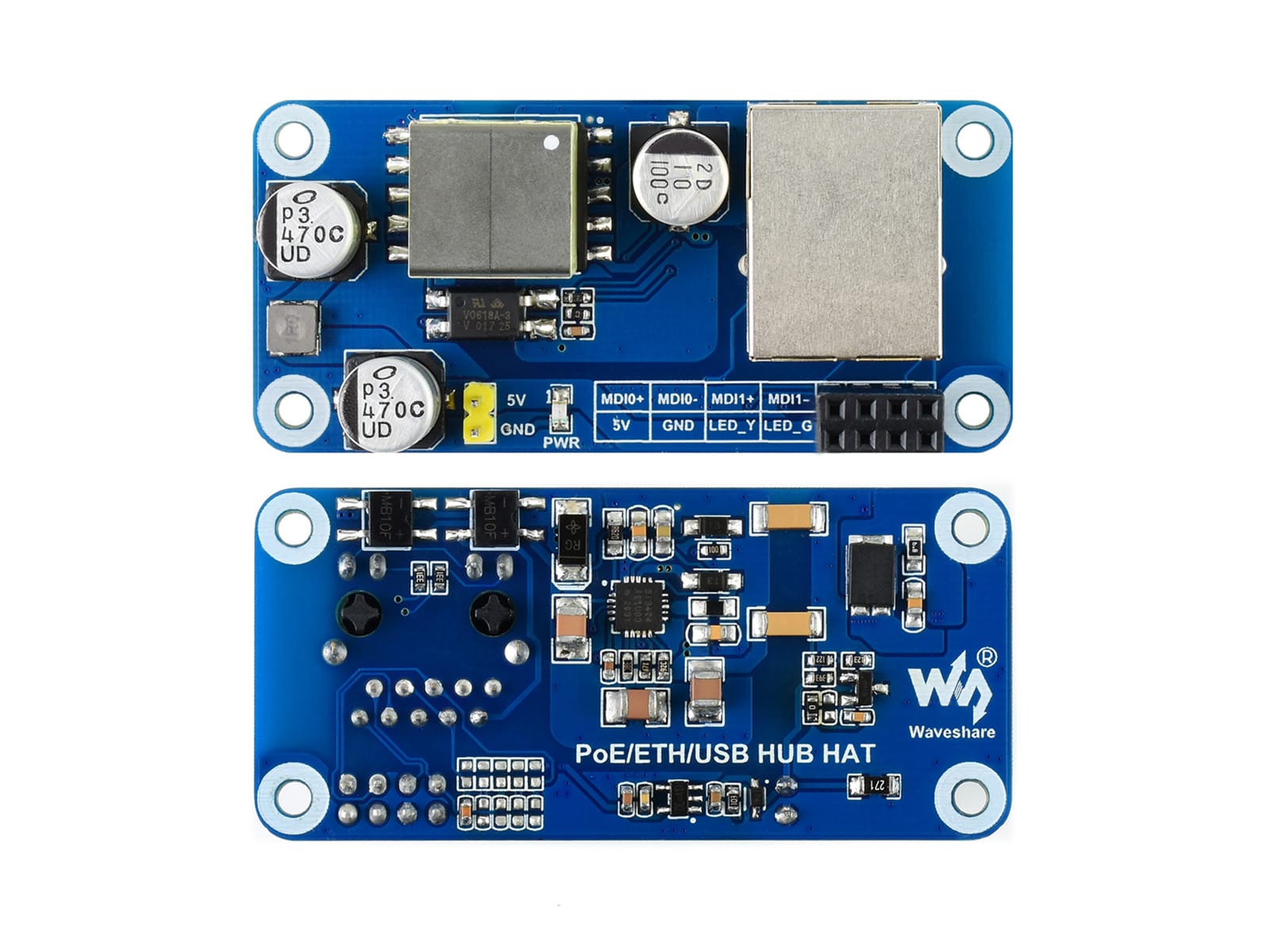

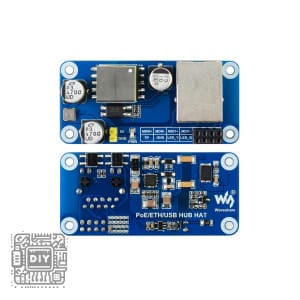

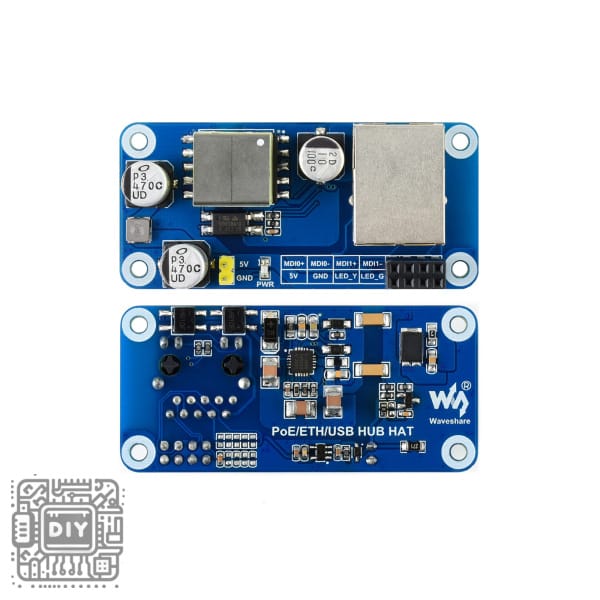

Waveshare PoE Ethernet & USB Hub HAT for Raspberry Pi Zero – Compact 3-Port USB & RJ45 Expansion Board

Maximize the connectivity and minimize cable clutter for your Raspberry Pi Zero projects with this versatile PoE Ethernet and USB Hub HAT. This all-in-one expansion board solves two major limitations of the compact Pi Zero by adding both Power-over-Ethernet (PoE) capability and a built-in 3-port USB 2.0 hub.

Simply connect a standard PoE-enabled network cable to the onboard RJ45 port to deliver both data and reliable power to your Pi Zero, eliminating the need for a separate USB power adapter.

Simultaneously, the integrated USB hub converts the Pi Zero’s single micro-USB OTG port into three full-size USB-A ports, allowing you to connect a keyboard, mouse, Wi-Fi dongle, or other peripherals without a separate hub. Designed specifically for the Raspberry Pi Zero/Zero 2 W form factor, this HAT offers a clean, integrated solution ideal for space-constrained embedded applications, network-attached devices, digital signage, and portable systems where simplicity and reliability are paramount.

Key Features & Benefits

Integrated Power over Ethernet (PoE)

Supports IEEE 802.3af standard Power-over-Ethernet. Draws power directly from a PoE switch or injector via the Ethernet cable, providing stable and reliable power to the Raspberry Pi Zero while reducing wiring complexity.

Built-in 3-Port USB 2.0 Hub

Expands the Pi Zero’s single USB OTG connection into three fully independent USB-A 2.0 ports. This allows direct connection of multiple standard USB peripherals, overcoming the Pi Zero’s most significant connectivity constraint.

Compact, Form-Fitting Design

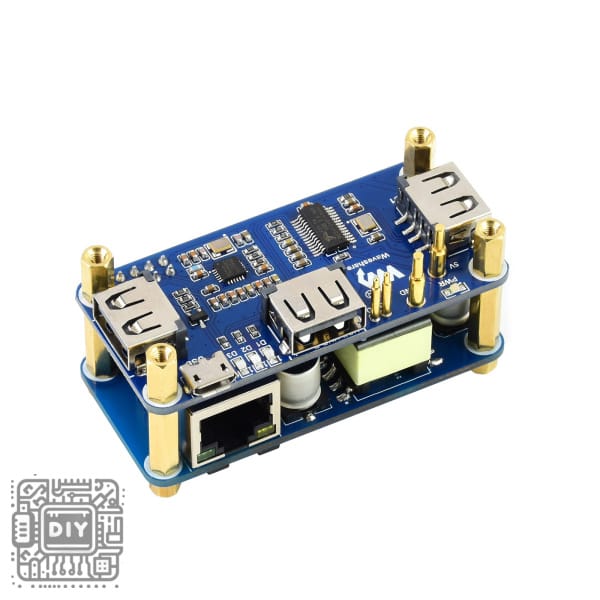

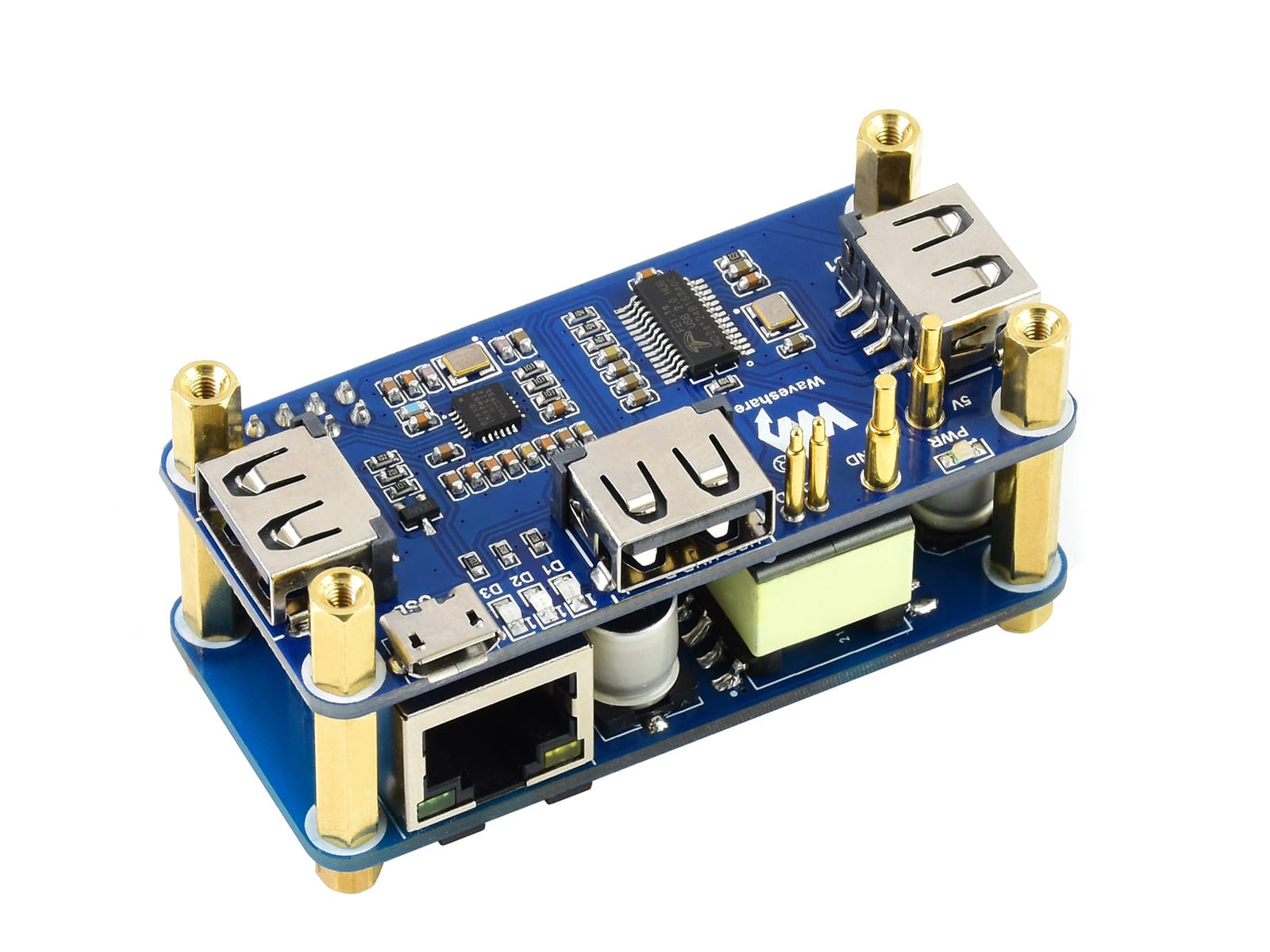

Engineered to match the exact footprint of the Raspberry Pi Zero and Zero 2 W. It stacks neatly on top, creating a single, streamlined unit perfect for enclosures and compact installations.

Simplified Network & Power Setup

Combines power input, network connectivity, and USB expansion into one board. This creates an extremely tidy setup with just two cables: one Ethernet cable (for power+data) and any peripheral USB cables.

Plug-and-Play Functionality

Requires no complex configuration or drivers. The PoE module and USB hub are automatically recognized by Raspberry Pi OS, making setup as simple as connecting the HAT and a PoE network cable.

Technical Specifications

PoE & Ethernet Specifications

• PoE Standard: IEEE 802.3af (Class 1)

• Input Voltage (via PoE): 37-57V DC

• Output Voltage (to Pi): 5V DC

• Max Output Current: 2.5A (shared with USB hub)

• Ethernet Interface: 10/100 Mbps RJ45 Port

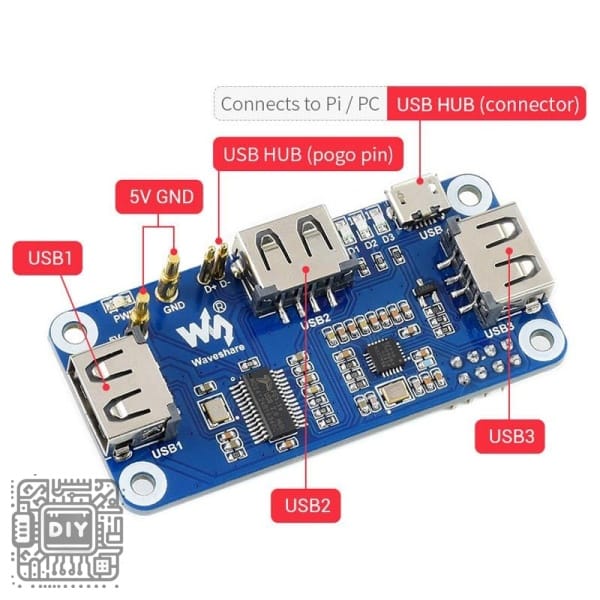

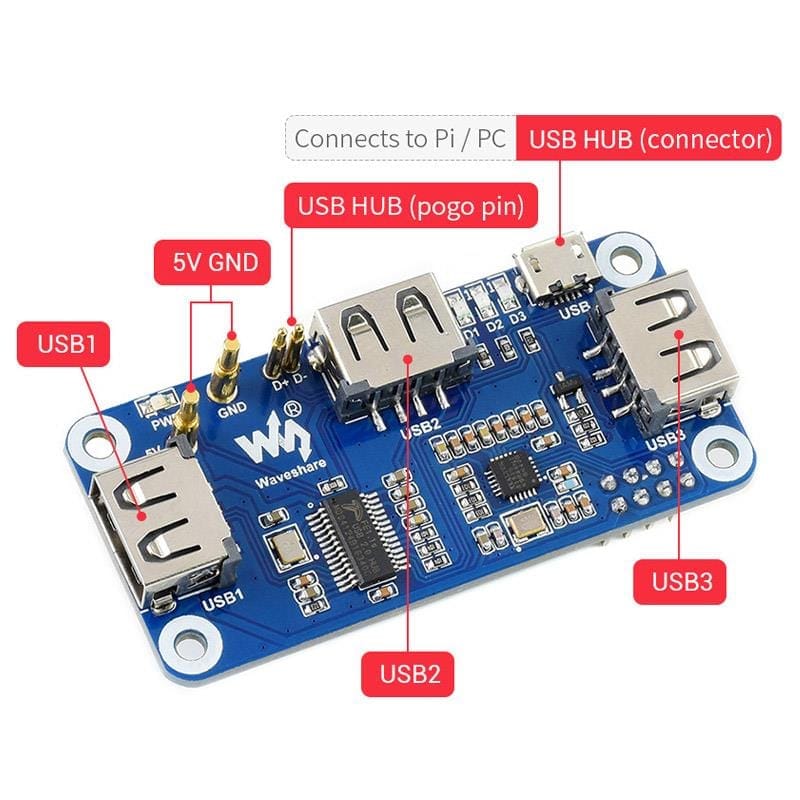

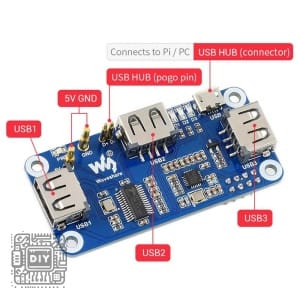

USB Hub Specifications

• USB Standard: USB 2.0

• Number of Ports: 3 x USB Type-A downstream ports

• Upstream Port: Connects to Pi Zero’s micro-USB OTG port via included cable

• Data Speed: Up to 480 Mbps per port (shared bandwidth)

Compatibility & Physical

• Raspberry Pi Compatibility: Raspberry Pi Zero, Zero W, Zero 2 W

• Power Source: Primary: 802.3af PoE; Secondary: Optional 5V micro-USB input (for non-PoE use)

• Dimensions: Matches Raspberry Pi Zero footprint

• Mounting: Uses Pi Zero’s mounting holes

Package Contents

• 1 x Waveshare PoE Ethernet & USB Hub HAT

• 1 x USB Bridge Cable (Micro-USB to USB-A Male)

• 1 x Set of Standoffs and Screws

• (Note: Raspberry Pi Zero board and PoE network switch/injector are NOT included.)

لوحة PoE إيثرنت و USB Hub من Waveshare للرازبيري باي Zero – لوحة توسيع مدمجة بثلاث منافذ USB و RJ45

قم بزيادة إمكانية التوصيل وتقليل تشابك الكابلات لمشاريع الرازبيري باي Zero الخاصة بك مع لوحة PoE إيثرنت و USB Hub HAT المتعددة الاستخدامات. تحل لوحة التوسيع الشاملة هذه قيدين رئيسيين للرازبيري باي Zero المدمج من خلال إضافة كل من قدرة الطاقة عبر إيثرنت (PoE) ومحور USB مدمج بثلاث منافذ 2.0. ما عليك سوى توصيل كابل شبكة قياسي مدعوم بـ PoE بمنفذ RJ45 الموجود على اللوحة لتوصيل كل من البيانات والطاقة الموثوقة إلى Pi Zero الخاص بك، مما يلغي الحاجة إلى محول طاقة USB منفصل. في الوقت نفسه، يحول محور USB المدمج منفذ micro-USB OTG الوحيد في Pi Zero إلى ثلاثة منافذ USB-A كاملة الحجم، مما يسمح لك بتوصيل لوحة مفاتيح، وفأرة، أو محول واي فاي، أو ملحقات أخرى بدون محور منفصل. مصممة خصيصًا لتناسب شكل الرازبيري باي Zero/Zero 2 W، تقدم لوحة HAT هذه حلاً نظيفًا ومتكاملاً مثاليًا للتطبيقات المضمنة محدودة المساحة، والأجهزة المتصلة بالشبكة، واللافتات الرقمية، والأنظمة المحمولة حيث تكون البساطة والموثوقية في غاية الأهمية.

الميزات والفوائد الرئيسية

طاقة عبر إيثرنت (PoE) مدمجة

تدعم معيار IEEE 802.3af للطاقة عبر إيثرنت. تسحب الطاقة مباشرة من مفتاح شبكة PoE أو جهاز حقن عبر كابل الإيثرنت، مما يوفر طاقة مستقرة وموثوقة للرازبيري باي Zero مع تقليل تعقيد التوصيلات.

محور USB 2.0 مدمج بثلاث منافذ

يوسع اتصال USB OTG الوحيد في Pi Zero إلى ثلاثة منافذ USB-A 2.0 مستقلة بالكامل. يتيح هذا الاتصال المباشر لعدة ملحقات USB قياسية، متغلبًا على قيد التوصيل الأكبر لـ Pi Zero.

تصميم مدمج ومناسب للشكل

مصممة لتطابق البصمة المطابقة تمامًا للرازبيري باي Zero و Zero 2 W. تتكدس بأناقة في الأعلى، مما يخلق وحدة واحدة انسيابية مثالية للعلب والتركيبات المدمجة.

إعداد مبسط للشبكة والطاقة

يجمع بين مدخل الطاقة، وتوصيلية الشبكة، وتوسيع USB في لوحة واحدة. يخلق هذا إعدادًا أنيقًا للغاية بكابليين فقط: كابل إيثرنت واحد (للطاقة+البيانات) وأي كابلات USB للملحقات.

وظيفة “توصيل وتشغيل”

لا تتطلب تكوينًا معقدًا أو برامج تشغيل. يتم التعرف على وحدة PoE ومحور USB تلقائيًا من قبل نظام تشغيل الرازبيري باي، مما يجعل الإعداد بسيطًا مثل توصيل لوحة HAT وكابل شبكة PoE.

المواصفات الفنية

مواصفات PoE والإيثرنت

• معيار PoE: IEEE 802.3af (الفئة 1)

• جهد الدخل (عبر PoE): 37-57 فولت تيار مستمر

• جهد الخرج (إلى الرازبيري باي): 5 فولت تيار مستمر

• أقصى تيار خرج: 2.5 أمبير (مشترك مع محور USB)

• واجهة الإيثرنت: منفذ RJ45 بسرعة 10/100 ميغابت في الثانية

مواصفات محور USB

• معيار USB: USB 2.0

• عدد المنافذ: 3 × منافذ USB من النوع A اتجاه المصب

• المنفذ اتجاه المنبع: يتصل بمنفذ micro-USB OTG لـ Pi Zero عبر الكابل المرفق

• سرعة البيانات: حتى 480 ميغابت في الثانية لكل منفذ (نطاق ترددي مشترك)

التوافق والخصائص الفيزيائية

• التوافق مع الرازبيري باي: Raspberry Pi Zero، Zero W، Zero 2 W

• مصدر الطاقة: أساسي: 802.3af PoE؛ ثانوي: اختياري مدخل micro-USB 5V (للاستخدام بدون PoE)

• الأبعاد: تطابق بصمة الرازبيري باي Zero

• طريقة التثبيت: تستخدم ثقوب تثبيت Pi Zero

محتويات العلبة

• 1 × لوحة PoE إيثرنت و USB Hub من Waveshare

• 1 × كابل جسر USB (Micro-USB إلى USB-A ذكر)

• 1 × مجموعة من الفواصل والبراغي

• (ملاحظة: لوحة الرازبيري باي Zero ومفتاح/جهاز حقن شبكة PoE غير مرفقين.)
