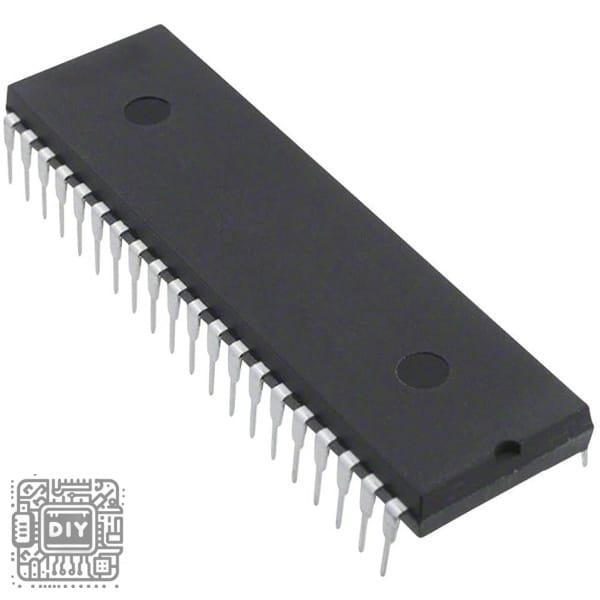

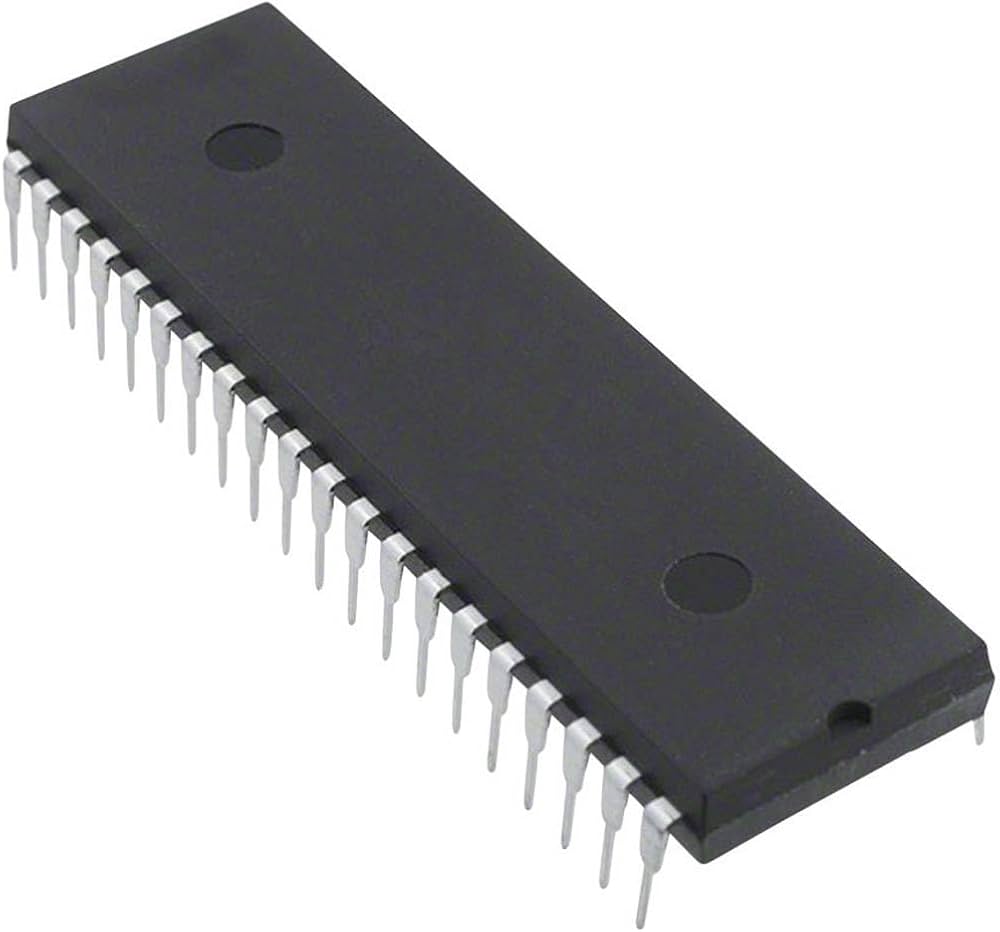

PIC18F4550-I/P Microcontroller Chip – 8-bit USB MCU in DIP-40 Package

Build powerful USB-enabled embedded systems with the PIC18F4550-I/P, a high-performance 8-bit microcontroller from Microchip Technology’s popular PIC18F family. This versatile IC features an integrated Full-Speed USB 2.0 interface, making it the ideal choice for applications requiring USB connectivity such as data loggers, human interface devices, USB-to-serial converters, and PC-based instrumentation . Housed in a convenient 40-pin DIP package with standard 0.1-inch pin spacing, this microcontroller is perfect for through-hole PCB designs, breadboard prototyping, and educational projects .

The PIC18F4550 delivers up to 12 MIPS of processing power at 48 MHz, with 32 KB of flash program memory, 2 KB of SRAM, and 256 bytes of data EEPROM . The integrated USB module supports Full-Speed (12 Mbit/s) and Low-Speed (1.5 Mbit/s) communication with built-in transceiver and dedicated 3.3V regulator, eliminating the need for external USB interface components . This makes the PIC18F4550 an extremely popular choice for DIY USB projects, custom game controllers, MIDI devices, and countless other USB-enabled applications .

With a rich set of peripherals including 13-channel 10-bit ADC, two analog comparators, multiple timers, CCP/PWM modules, and various serial interfaces (USART, SPI, I2C), this microcontroller offers exceptional versatility for a wide range of embedded applications . Whether you’re a professional developer, a hobbyist creating custom USB devices, or a student learning microcontroller programming, the PIC18F4550-I/P provides the performance, connectivity, and ease-of-use you need .

Key Features

Integrated Full-Speed USB 2.0 Interface

Features built-in USB transceiver, dedicated 3.3V regulator, and support for Full-Speed (12 Mbit/s) and Low-Speed (1.5 Mbit/s) communication, eliminating external components for USB connectivity .

High-Performance RISC CPU

Delivers up to 12 MIPS processing power at 48 MHz with a C compiler-optimized RISC architecture, providing efficient code execution for complex applications .

Ample Memory Resources

Provides 32 KB of flash program memory, 2 KB of SRAM, and 256 bytes of data EEPROM, offering substantial capacity for USB-enabled applications and data storage .

35 I/O Pins with High Current Drive

Features 35 I/O pins with each capable of sinking/sourcing 25 mA, allowing direct driving of LEDs, relays, and other peripherals without external buffers .

10-bit Analog-to-Digital Converter

Includes 13-channel 10-bit ADC with auto-acquisition capability, making it ideal for sensor interfaces, analog measurements, and data acquisition applications .

Multiple Communication Interfaces

Supports Enhanced USART module (RS-232, RS-485, LIN compatible), Master Synchronous Serial Port for SPI and I²C, providing flexible connectivity for various peripherals .

Advanced Timer and PWM Resources

Features one 8-bit timer, three 16-bit timers, two Capture/Compare/PWM (CCP) modules, and three Enhanced CCP (ECCP) modules for motor control, PWM generation, and timing applications .

USB Module with 8 Endpoints

Integrated USB module supports up to 8 endpoints, including control, interrupt, isochronous, and bulk transfers, suitable for a wide range of USB device classes .

Internal and External Oscillator Options

Includes precision internal oscillator block (±1% accuracy) configurable from 31 kHz to 8 MHz, plus external crystal modes up to 48 MHz for USB operation .

Wide Operating Voltage Range

Operates from 2.0V to 5.5V DC, making it suitable for both battery-powered portable devices and industrial control systems .

Specifications

Pin Configuration

The PIC18F4550-I/P comes in a standard 40-pin PDIP (Plastic Dual In-line Package) with the following key pin groups :

Wiring Diagram

Basic Power and Programming Connection

Power Supply (5V) -----> VDD (Pin 11, 32)
                   -----> AVDD (Pin 20)
                   -----> VUSB (Pin 14) - through 1kΩ resistor
                   -----> VSS (Pin 12, 31) - Ground
                   -----> AVSS (Pin 19) - Ground

ICSP Programmer -----> RB6 (PGC - Pin 39)
                   -----> RB7 (PGD - Pin 40)
                   -----> MCLR (Pin 1)

USB Connection (Device Mode)

USB Connector              PIC18F4550
-------------              ----------
VBUS          ----->       VUSB (Pin 14) - through 1kΩ resistor
D-            ----->       D- (Pin 23)
D+            ----->       D+ (Pin 24)
GND           ----->       VSS (common ground)

Typical I2C Sensor Connection

PIC18F4550                    I2C Sensor
--------------                  ----------
5V                 ----->       VCC
GND                ----->       GND
RC3 (SCL)          ----->       SCL
RC4 (SDA)          ----->       SDA

MPLAB XC8 Code Example (C)

// Example: Blink LED on RB0

#include <xc.h>

// Configuration bits
#pragma config FOSC = HS        // High-speed crystal
#pragma config WDTE = OFF       // Watchdog timer disabled
#pragma config PWRTE = OFF      // Power-up timer disabled
#pragma config BOREN = ON       // Brown-out reset enabled
#pragma config LVP = OFF        // Low-voltage programming disabled
#pragma config DEBUG = OFF      // Debugger disabled
#pragma config USBEN = ON       // USB enabled
#pragma config FCMEN = OFF      // Fail-safe clock monitor disabled
#pragma config IESO = OFF       // Internal/external switchover disabled

#define LED_PIN LATB0
#define LED_TRIS TRISB0

void main(void) {
    // Configure LED pin as output
    LED_TRIS = 0;
    LED_PIN = 0;

    while(1) {
        LED_PIN = 1;
        for(long i = 0; i < 500000; i++);
        LED_PIN = 0;
        for(long i = 0; i < 500000; i++);
    }
}

USB HID Mouse Example (Microchip Library)

// Simplified USB HID Mouse example - requires Microchip USB stack
// For complete implementation, refer to Microchip MLA (Microchip Libraries for Applications)

#include <xc.h>
#include "usb_device.h"
#include "usb_hid.h"

void main(void) {
    // System initialization
    USBDeviceInit();

    // Main loop
    while(1) {
        // Handle USB tasks
        USBDeviceTasks();

        if(USBDeviceState == CONFIGURED_STATE) {
            // Send mouse movement report
            uint8_t report[4] = {0x00, 0x01, 0x00, 0x00};  // Move right
            HIDTxReport(HID_EP, report, 4);

            // Delay between reports
            for(long i = 0; i < 500000; i++);
        }
    }
}

Key Peripheral Highlights

Full-Speed USB 2.0 Module

• Integrated transceiver and 3.3V regulator

• Supports Full-Speed (12 Mbit/s) and Low-Speed (1.5 Mbit/s)

• Up to 8 endpoints (control, interrupt, isochronous, bulk)

• Automatic USB detection and device enumeration

• Ideal for HID devices, CDC serial, custom USB applications

Enhanced Capture/Compare/PWM (ECCP)

• Up to four PWM outputs per module

• Programmable dead time for motor control

• Auto-shutdown and auto-restart capabilities

• PWM steering for flexible output routing

Analog-to-Digital Converter

• 10-bit resolution with up to 13 channels

• Auto-acquisition capability for simplified timing

• Conversion during Sleep mode for power savings

• External voltage reference options

Communication Peripherals

• Enhanced USART supporting RS-232, RS-485, and LIN

• Master Synchronous Serial Port for SPI (all 4 modes)

• I2C support (Master and Slave modes)

• Auto-wake-up on Break and Auto-Baud Detect

Common Applications

• USB data loggers and acquisition systems

• Custom USB human interface devices (keyboards, mice, game controllers)

• USB-to-serial converters and adapters

• MIDI devices and music controllers

• PC-based instrumentation and measurement tools

• USB bootloaders and firmware update devices

• Industrial control and automation

• Educational microcontroller platforms

Package Contents

• 1 x Original PIC18F4550-I/P Microcontroller IC

شريحة متحكم PIC18F4550-I/P – متحكم USB 8 بت في حزمة DIP-40

ابنِ أنظمة مدمجة مزودة بواجهة USB قوية باستخدام شريحة PIC18F4550-I/P، وهو متحكم 8 بت عالي الأداء من عائلة PIC18F الشهيرة من Microchip Technology. تتميز هذه الدائرة المتكاملة متعددة الاستخدامات بواجهة USB 2.0 كاملة السرعة مدمجة، مما يجعلها الخيار المثالي للتطبيقات التي تتطلب اتصال USB مثل مسجلات البيانات وأجهزة واجهة الإنسان والمحولات التسلسلية إلى USB والأجهزة القائمة على الكمبيوتر . تأتي هذه الشريحة في حزمة DIP-40 مريحة بمسافة دبابيس قياسية 0.1 بوصة، مما يجعلها مثالية لتصاميم PCB من خلال الفتحة والنمذجة الأولية على لوحات التجارب والمشاريع التعليمية .

يوفر PIC18F4550 ما يصل إلى 12 MIPS من قوة المعالجة عند 48 ميجاهرتز، مع 32 كيلوبايت من ذاكرة الفلاش للبرامج، و 2 كيلوبايت من ذاكرة الوصول العشوائي، و 256 بايت من ذاكرة EEPROM للبيانات . تدعم وحدة USB المدمجة اتصال Full-Speed و Low-Speed مع جهاز إرسال واستقبال مدمج ومنظم 3.3V مخصص، مما يلغي الحاجة إلى مكونات واجهة USB خارجية . هذا يجعل PIC18F4550 خيارًا شائعًا للغاية لمشاريع USB DIY وأجهزة التحكم في الألعاب المخصصة وأجهزة MIDI والعديد من التطبيقات الأخرى المزودة بـ USB .

مع مجموعة غنية من المحيطات بما في ذلك ADC 10 بت بـ 13 قناة ومقارنين تماثليين ومؤقتات متعددة ووحدات CCP/PWM وواجهات تسلسلية متنوعة، يقدم هذا المتحكم تنوعًا استثنائيًا لمجموعة واسعة من التطبيقات المضمنة . سواء كنت مطورًا محترفًا أو هاويًا تصنع أجهزة USB مخصصة أو طالبًا تتعلم برمجة المتحكمات الدقيقة، فإن PIC18F4550-I/P يوفر الأداء والاتصال وسهولة الاستخدام التي تحتاجها .

المميزات الرئيسية

واجهة USB 2.0 كاملة السرعة مدمجة

يتميز بجهاز إرسال واستقبال USB مدمج ومنظم 3.3V مخصص ودعم اتصال Full-Speed و Low-Speed، مما يلغي المكونات الخارجية لاتصال USB .

وحدة معالجة مركزية RISC عالية الأداء

يوفر ما يصل إلى 12 MIPS من قوة المعالجة عند 48 ميجاهرتز مع هندسة RISC محسنة للمترجم C .

موارد ذاكرة وفيرة

يوفر 32 كيلوبايت من ذاكرة الفلاش للبرامج، و 2 كيلوبايت من ذاكرة الوصول العشوائي، و 256 بايت من ذاكرة EEPROM للبيانات .

35 دبوس إدخال/إخراج مع تيار عالي

يتميز بـ 35 دبوس إدخال/إخراج مع قدرة كل دبوس على سحب/تزويد 25 مللي أمبير .

محول تماثلي رقمي 10 بت

يتضمن 13 قناة ADC 10 بت، مما يجعله مثاليًا لواجهات المستشعرات والقياسات التماثلية .

واجهات اتصال متعددة

يدعم وحدة EUSART و MSSP لـ SPI و I²C .

موارد مؤقتات و PWM متقدمة

يتميز بمؤقت 8 بت وثلاثة مؤقتات 16 بت ووحدتي CCP وثلاث وحدات ECCP .

وحدة USB مع 8 نقاط نهاية

تدعم وحدة USB المدمجة ما يصل إلى 8 نقاط نهاية لأنواع النقل المختلفة .

خيارات مذبذب داخلية وخارجية

يتضمن مذبذبًا داخليًا دقيق وأوضاع بلورية خارجية تصل إلى 48 ميجاهرتز .

نطاق جهد تشغيل واسع

يعمل من 2.0V إلى 5.5V تيار مستمر .

المواصفات الفنية

التطبيقات الشائعة

• مسجلات بيانات USB وأنظمة اكتساب البيانات

• أجهزة واجهة الإنسان USB مخصصة

• محولات USB إلى تسلسلي

• أجهزة MIDI ووحدات تحكم الموسيقى

• أدوات القياس المبنية على الكمبيوتر

• مشاريع DIY USB

• التحكم الصناعي والأتمتة

• المنصات التعليمية

محتويات العلبة

• 1 × شريحة متحكم PIC18F4550-I/P أصلية
