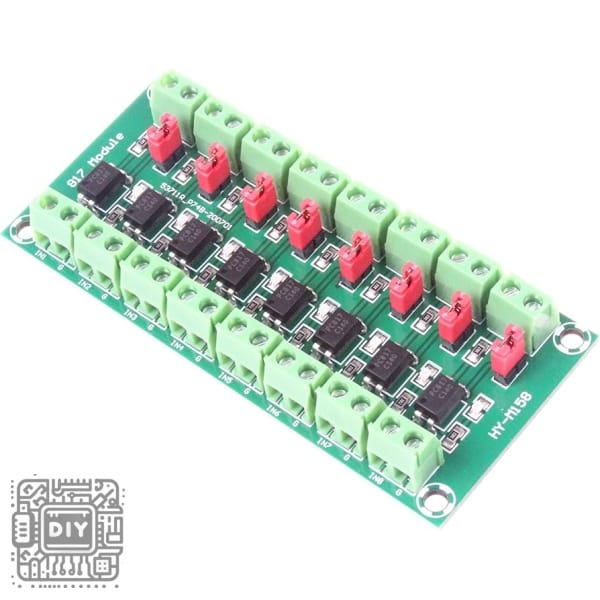

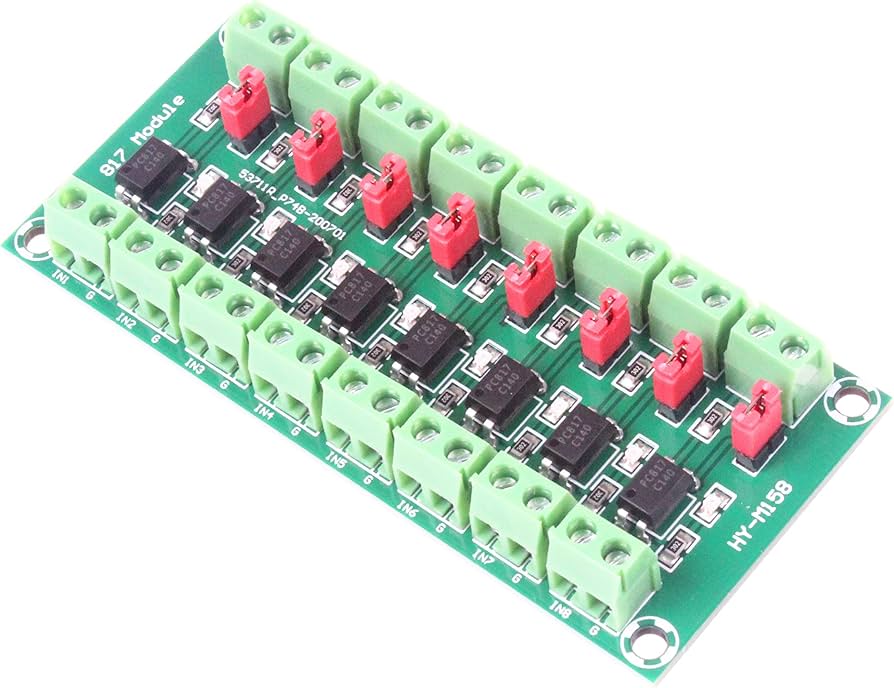

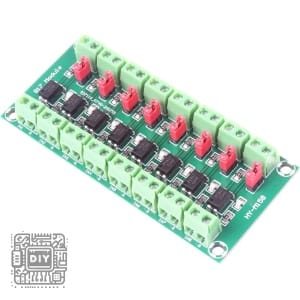

PC817 8-Channel Optocoupler Isolation Board – High-Density Signal Isolator & Voltage Converter Module

Handle complex multi-signal isolation requirements with this professional PC817 8-Channel Optocoupler Isolation Board, designed for industrial control systems and high-density signal applications. This advanced module features eight independent PC817 optocoupler channels, providing complete galvanic isolation between input and output circuits for comprehensive protection against ground loops, voltage spikes, and electrical noise in demanding environments.

Capable of processing input voltages from 3.6V to 30V on each channel, the board enables safe interfacing between low-voltage microcontrollers (Arduino, Raspberry Pi, PLCs) and higher-voltage industrial equipment across eight simultaneous signal paths. Each channel utilizes the reliable PC817 optocoupler with infrared LED and phototransistor for optical signal transmission without electrical connection.

The board features clearly organized screw terminals for all inputs and outputs, individual status LEDs for each channel, and a robust design suitable for DIN rail mounting or panel installation. Perfect for industrial automation, multi-axis CNC controls, PLC expansion, data acquisition systems, building automation, or any application requiring high-density signal isolation with voltage level conversion.

Key Features

High-Density 8-Channel Isolation

Eight independent PC817 optocoupler channels provide complete electrical isolation (up to 5kV) for complex multi-signal applications in industrial control systems.

Industrial Voltage Range Compatibility

Accepts input voltages from 3.6V to 30V DC per channel, compatible with 5V, 12V, 24V industrial standards and various microcontroller logic levels.

Individual Channel Status Monitoring

Each of the eight channels features a dedicated LED indicator that illuminates when the input signal is active, enabling quick visual verification of all signal paths.

Professional Industrial Design

Robust PCB with mounting holes for DIN rail or panel installation, designed for reliable operation in industrial environments with clear terminal labeling for easy wiring.

Simultaneous Multi-Signal Processing

Enables concurrent isolation and conversion of up to eight independent signals, ideal for complex control systems requiring multiple isolated I/O channels.

Technical Specifications

• Optocoupler: PC817 (8 channels, fully independent)

• Isolation Voltage: Up to 5000Vrms

• Input Voltage Range: 3.6V – 30V DC per channel

• Output Voltage: Depends on external supply (typically 3.3V-5V for microcontroller interface)

• Current Transfer Ratio: 50-600% (typical)

• Response Time: 3-4 μs (typical)

• Connections: Screw terminals (input and output for each channel)

• Indicators: 8 x LED status indicators (one per channel)

• Mounting: DIN rail compatible with panel mounting holes

• Dimensions: Industrial module design

Package Content

• 1 x PC817 8-Channel Optocoupler Isolation Board

---

لوحة عزل مقترن ضوئي PC817 ثمانية القنوات – وحدة عزل إشارة عالية الكثافة ومحول جهد

تعامل مع متطلبات عزل إشارة متعددة معقدة مع لوحة عزل مقترن ضوئي PC817 ثمانية القنوات الاحترافية هذه، المصممة لأنظمة التحكم الصناعية وتطبيقات الإشارة عالية الكثافة. تتميز هذه الوحدة المتقدمة بثماني قنوات مقترن ضوئي PC817 مستقلة، مما يوفر عزل جلفاني كامل بين دوائر الإدخال والإخراج لحماية شاملة ضد حلقات الأرض، ارتفاع الجهد المفاجئ، والضوضاء الكهربائية في البيئات المتطلبة. قادرة على معالجة جهود إدخال من 3.6 فولت إلى 30 فولت على كل قناة، تتيح اللوحة واجهة آمنة بين متحكمات دقيقة منخفضة الجهد (أردوينو، راسبيري باي، PLCs) ومعدات صناعية ذات جهد أعلى عبر ثمانية مسارات إشارة simultaneous. تستخدم كل قناة المقترن الضوئي الموثوق PC817 مع LED بالأشعة تحت الحمراء وترانزستور ضوئي لنقل الإشارات ضوئيًا بدون اتصال كهربائي. تتميز اللوحة بأطراف براغي منظمة clearly لجميع المدخلات والمخرجات، مؤشرات LED حالة فردية لكل قناة، وتصميم robust مناسب للتثبيت على قضيب DIN أو تركيب لوحة. مثالي للأتمتة الصناعية، ضوابط CNC multi-محور، توسيع PLC، أنظمة اكتساب البيانات، أتمتة المباني، أو أي تطبيق يتطلب عزل إشارة عالي الكثافة مع تحويل مستوى الجهد.

الميزات الرئيسية

عزل 8 قنوات عالي الكثافة

ثماني قنوات مقترن ضوئي PC817 مستقلة توفر عزلًا كهربائيًا كاملاً (حتى 5 كيلو فولت) لتطبيقات multi-إشارة معقدة في أنظمة التحكم الصناعية.

توافق نطاق جهد صناعي

يقبل جهود إدخال من 3.6 فولت إلى 30 فولت تيار مستمر لكل قناة، متوافق مع معايير صناعية 5 فولت، 12 فولت، 24 فولت ومستويات منطق متحكمات دقيقة متنوعة.

مراقبة حالة قناة فردية

تتميز كل من القنوات الثماني بمؤشر LED مخصص يضيء عندما تكون إشارة الإدخال نشطة، مما يتيح التحقق البصري السريع لجميع مسارات الإشارة.

تصميم صناعي احترافي

PCB robust بفتحات تثبيت لتركيب قضيب DIN أو لوحة، مصمم للتشغيل الموثوق في البيئات الصناعية مع تسميات طرفية clear للأسلاك السهلة.

معالجة إشارة متعددة simultaneous

يتيح عزل وتحويل حتى ثماني إشارات مستقلة concurrently، ideal لأنظمة التحكم المعقدة التي تتطلب قنوات إدخال/إخراج معزولة متعددة.

المواصفات الفنية

• المقترن الضوئي: PC817 (8 قنوات، مستقلة بالكامل)

• جهد العزل: حتى 5000 فولت متردد

• نطاق جهد الإدخال: 3.6 فولت – 30 فولت تيار مستمر لكل قناة

• جهد الإخراج: يعتمد على الإمداد الخارجي (عادة 3.3-5 فولت لواجهة المتحكم الدقيق)

• نسبة نقل التيار: 50-600% (نموذجي)

• وقت الاستجابة: 3-4 ميكرو ثانية (نموذجي)

• التوصيلات: أطراف براغي (إدخال وإخراج لكل قناة)

• المؤشرات: 8 × مؤشرات LED حالة (واحد لكل قناة)

• التثبيت: متوافق مع قضيب DIN بفتحات تثبيت لوحة

• الأبعاد: تصميم وحدة صناعية

محتويات العلبة

• 1 × لوحة عزل مقترن ضوئي PC817 ثمانية القنوات
