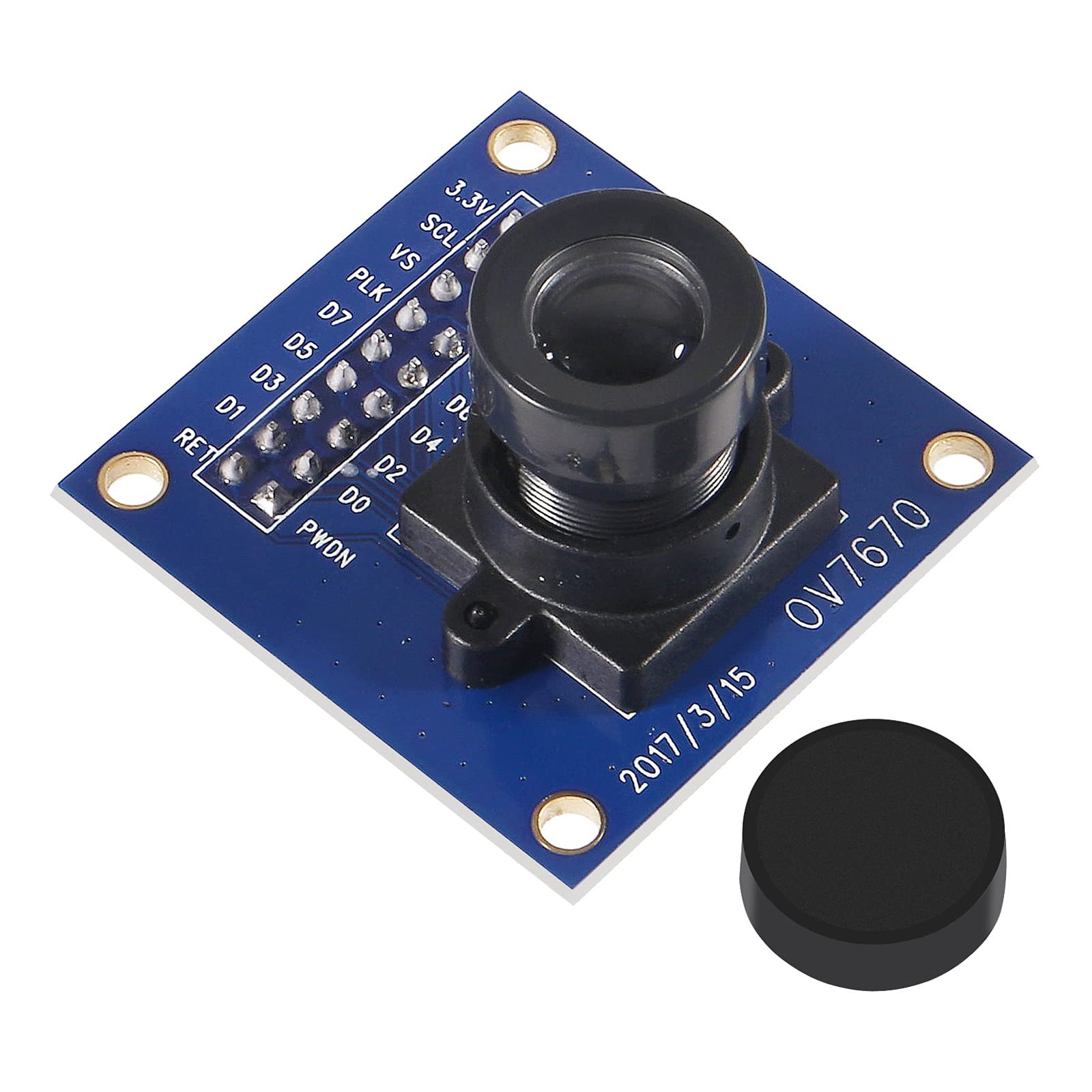

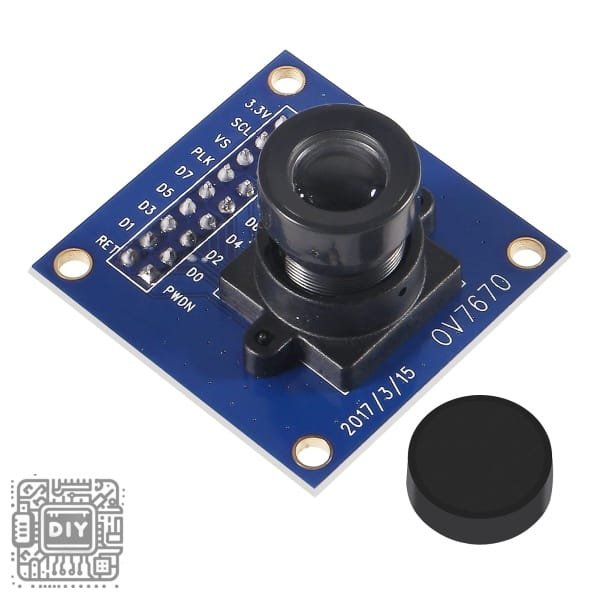

OV7670 CMOS VGA Camera Module – 640×480 Resolution Image Sensor for Arduino, Raspberry Pi & FPGA

Add vision to your microcontroller and single-board computer projects with the versatile OV7670 CMOS VGA Camera Module. This compact and cost-effective camera integrates the OmniVision OV7670 image sensor, capable of capturing still images and video at a standard VGA resolution of 640×480 pixels.

It features a wide range of configurable settings, including image scaling, color bar test patterns, saturation, hue, gamma, and more, accessible via its SCCB (Serial Camera Control Bus) interface.

With simple 3.3V operation and standard digital video output formats (including RGB565, YUV/YCbCr), it can be interfaced with popular platforms like Arduino (using bit-banging or dedicated shields), Raspberry Pi (via GPIO), and FPGA development boards for custom digital video processing.

Perfect for IoT vision projects, computer vision experiments, security monitoring, robotics, and educational electronics, this module is the go-to solution for adding basic, programmable image capture to embedded systems.

Key Features & Benefits

VGA Resolution Image Capture

Features the OmniVision OV7670 CMOS sensor capable of capturing images and video at VGA resolution (640×480 pixels) and lower resolutions (e.g., QVGA, CIF) through on-chip scaling, providing a solid foundation for visual applications.

Flexible Digital Output Interface

Supports several digital video output formats, including RGB565 (16-bit color), YUV (422/420), and GRB 4:2:2, allowing easy interfacing with microcontrollers and FPGAs for direct pixel data processing and display.

Programmable via SCCB Interface

Allows extensive control over image parameters (exposure, gain, white balance, saturation, etc.) and operational modes through a simple two-wire SCCB (compatible with I2C) interface, enabling software-based customization of image quality.

Low-Cost & Compact Design

Provides a highly economical solution for adding image capture capabilities to projects. The small PCB size makes it easy to integrate into devices, drones, or robotic platforms with space constraints.

Broad Platform Compatibility

Designed to work with a variety of development platforms, including Arduino (with appropriate library or shield), Raspberry Pi (using GPIO for parallel data capture), and FPGA boards (for high-speed, custom video pipelines).

Technical Specifications

Sensor & Image

• Image Sensor: OmniVision OV7670 CMOS

• Maximum Resolution: VGA (640 x 480 pixels)

• Pixel Size: 3.6 µm x 3.6 µm

• Optical Format: 1/6″

• Lens Mount: Standard M12 x 0.5 (lens not always included)

• Output Formats: RGB565, RGB555/444, YUV/YCbCr 4:2:2, GRB 4:2:2, 8-bit Raw Bayer

Interface & Control

• Data Interface: 8-bit parallel digital video output (VSYNC, HREF, PCLK, D0-D7)

• Control Interface: SCCB (Serial Camera Control Bus, I2C compatible)

• Frame Rate: Up to 30 fps @ VGA (depends on master clock and interface speed)

Electrical & Physical

• Operating Voltage: 3.0V – 3.3V (typical 3.3V)

• Power Consumption: Low power operation (typical < 60mA active)

• Dimensions: Small PCB, typically around 40mm x 40mm (varies by manufacturer)

• On-board Components: OV7670 sensor, voltage regulator, crystal oscillator

Package Contents

• 1 x OV7670 VGA Camera Module

• (Note: Lens, connecting cables, and development board (Arduino/Raspberry Pi) are NOT included. Verify lens inclusion with seller.)

---
