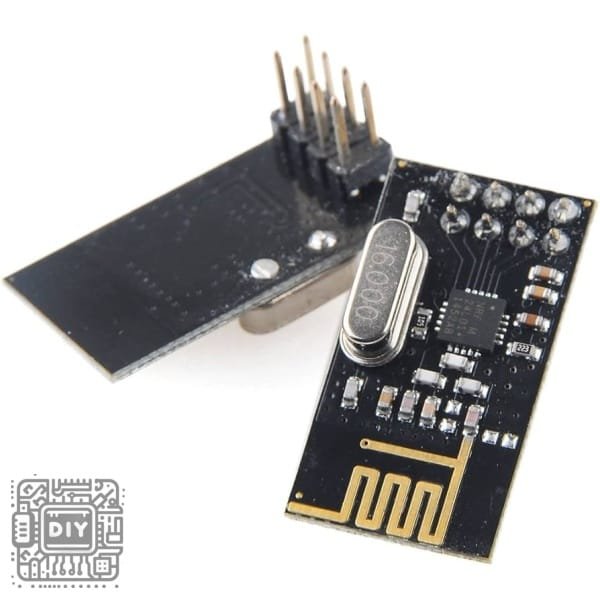

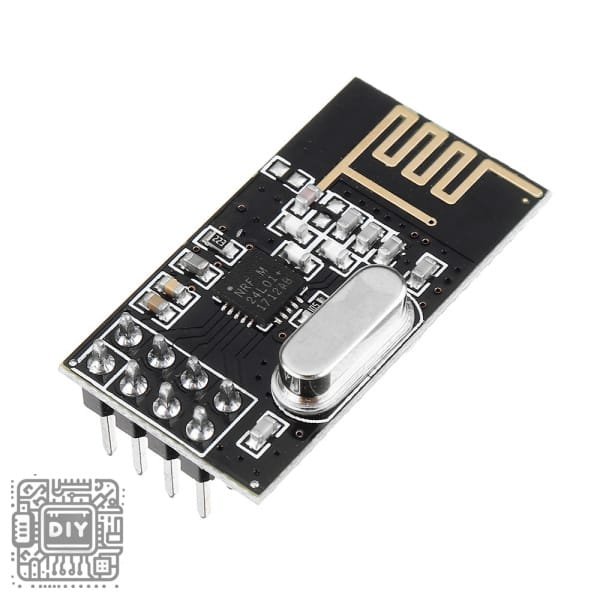

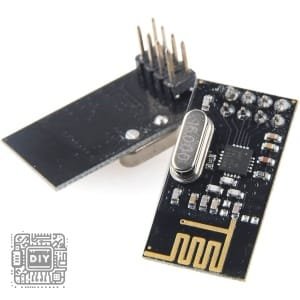

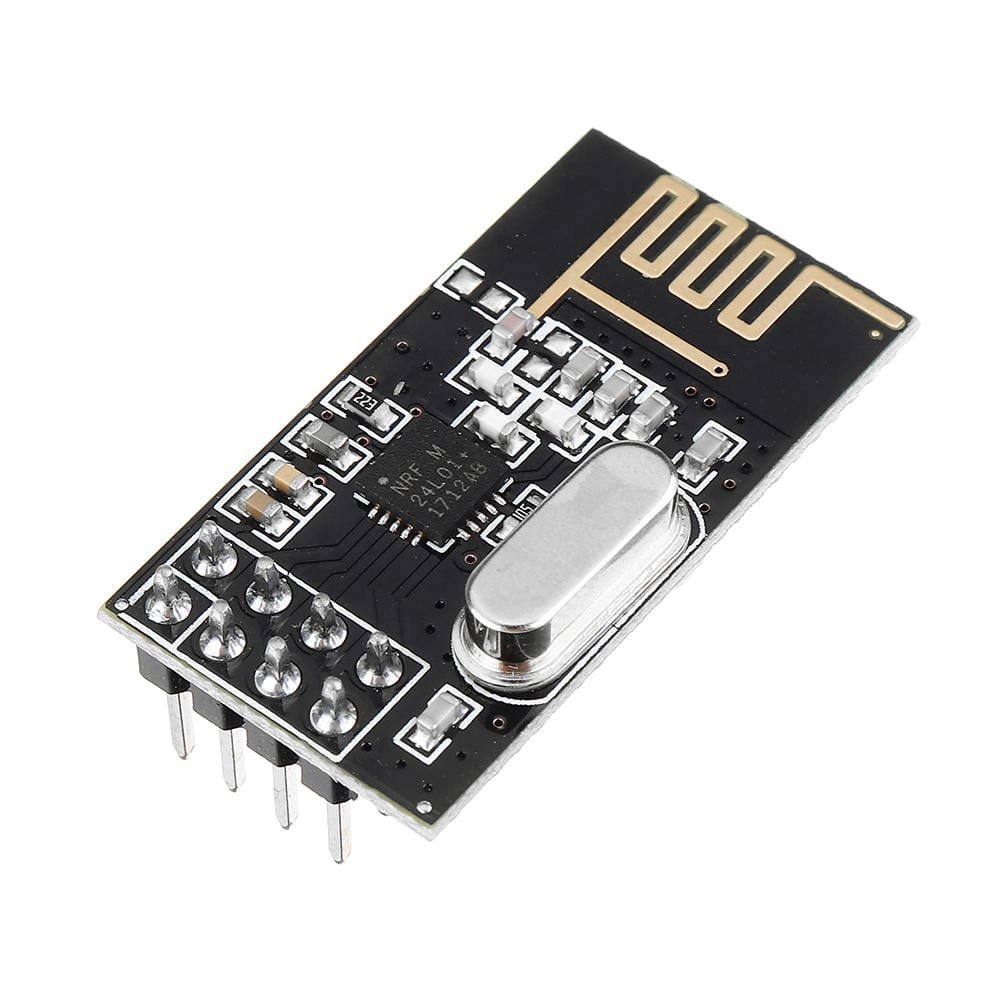

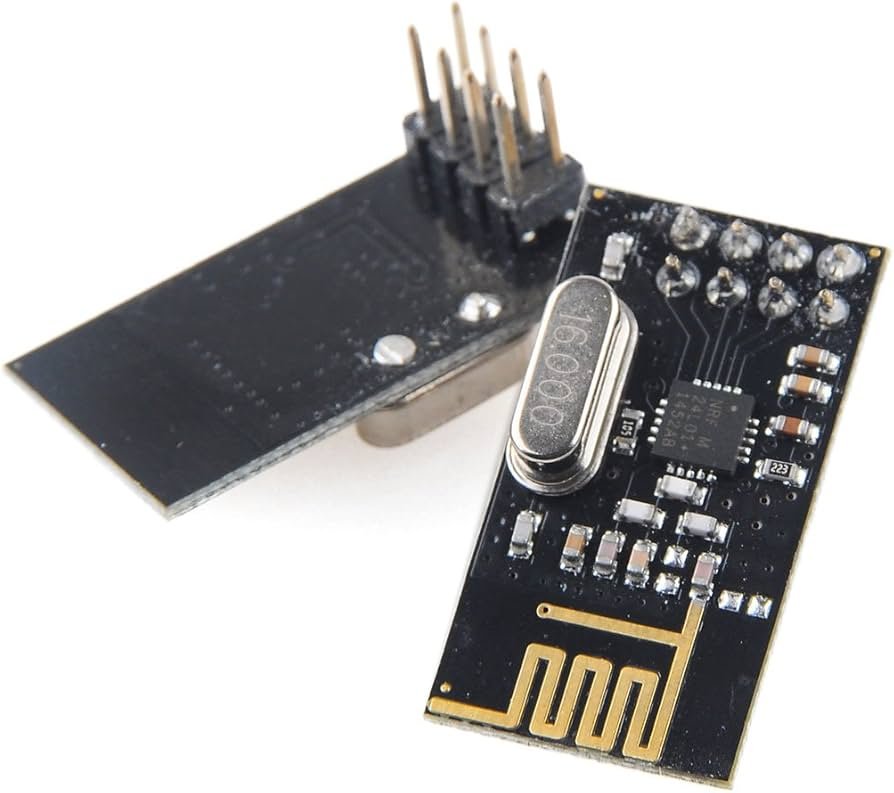

nRF24L01+ Mini 2.4GHz Wireless Transceiver Module for Arduino & MCU

Product Description

Unlock the power of robust 2.4GHz wireless communication with the genuine nRF24L01+ mini transceiver module. This compact, highly integrated RF module is built around the Nordic Semiconductor nRF24L01+ chip, delivering exceptional performance for a wide range of wireless data transmission applications. Operating in the worldwide 2.4GHz ISM band, this module provides reliable, low-power wireless connectivity for distances up to 100 meters in open spaces, making it ideal for remote control systems, wireless sensor networks, home automation, and robotics. With its SPI interface, the module seamlessly connects to popular microcontrollers like Arduino, ESP8266, ESP32, and STM32, enabling rapid development of sophisticated wireless projects. The integrated PCB antenna and voltage regulation circuitry ensure stable performance and easy integration into your designs, while the ultra-low power consumption makes it perfect for battery-operated devices.

Key Features

• Genuine Nordic Semiconductor IC: Features the authentic nRF24L01+ SiP (System-in-Package) from Nordic Semiconductor, ensuring reliable performance, stable communication, and full compatibility with official libraries and community support, unlike many inferior clones available on the market.

• Advanced 2.4GHz RF Performance: Operates in the global 2.4GHz ISM frequency band with GFSK modulation, supporting data rates of 250kbps, 1Mbps, and 2Mbps. The enhanced ShockBurst™ protocol handler manages all high-speed link layer operations automatically, significantly reducing microcontroller overhead and simplifying your application code.

• Low Power Consumption Design: Features multiple power-down and standby modes with incredibly fast wake-up times, making it exceptionally suitable for battery-powered applications. The module consumes minimal current during transmission and reception while delivering maximum RF output power up to 0dBm for reliable communication.

• Six-Channel MultiCeiver™ Hardware: Supports 1:6 star networks with six simultaneous data pipes for receiving and one for transmitting, enabling the creation of sophisticated mesh and star network topologies without additional hardware complexity. The automatic packet handling and acknowledgment system ensures data integrity.

• Comprehensive Integrated Design: Includes an onboard voltage regulator, 16MHz crystal oscillator, and PCB antenna in a compact form factor. This complete integration eliminates the need for external RF design expertise and additional components, allowing you to focus on application development rather than complex RF circuitry.

Technical Specifications

• Core IC: Nordic Semiconductor nRF24L01+

• Operating Frequency: 2.400 – 2.525GHz

• Operating Voltage: 1.9V to 3.6V (3.3V Recommended)

• Output Power: -18 to 0dBm (Software Configurable)

• Sensitivity: -82dBm at 2Mbps, -85dBm at 1Mbps, -94dBm at 250kbps

• Data Rate: 250kbps, 1Mbps, 2Mbps (Software Selectable)

• Interface: SPI (0 to 8MHz)

• Number of Channels: 126 (1MHz steps)

• Package Dimensions: Approximately 15mm x 29mm

• Antenna Type: Integrated PCB Antenna

Package Contents

• 1 x Genuine nRF24L01+ 2.4GHz Wireless Transceiver Module

• 1 x 2×4-pin Header Strip (Optional, may vary by supplier)

وحدة nRF24L01+  المصغرة للاتصال اللاسلكي 2.4 جيجا هرتز

وصف المنتج

الميزات الرئيسية

• شريحة أصلية من Nordic Semiconductor: تتميز بالشريحة الأصلية nRF24L01+ من Nordic Semiconductor، مما يضمن أداءً موثوقًا واتصالاً مستقرًا وتوافقًا كاملاً مع المكتبات الرسمية والدعم المجتمعي، على عكس many التقليد ذات الجودة المنخفضة المتاحة في السوق.

• أداء RF متقدم بتردد 2.4 جيجا هرتز: تعمل في نطاق التردد ISM 2.4 جيجا هرتز العالمي مع تعديل GFSK، supporting معدلات بيانات 250 كيلوبت/الثانية، 1 ميجابت/الثانية، و 2 ميجابت/الثانية. يدير معالج بروتوكول ShockBurst™ المحسن جميع عمليات طبقة الارتباط عالية السرعة تلقائيًا، مما يقلل بشكل كبير من عبء المعالج ويبسط كود التطبيق الخاص بك.

• تصميم منخفض استهلاك الطاقة: تتميز afterة وضعيات إيقاف تشغيل وانتظار متعددة بأوقات إيقاظ سريعة بشكل لا يصدق، مما يجعلها مناسبة بشكل استثنائي للتطبيقات التي تعمل بالبطارية. تستهلك الوحدة حدًا أدنى من التيار during الإرسال والاستقبال while تقديم أقصى قوة إرسال RF even تصل إلى 0dBm for اتصال موثوق.

• عتاد MultiCeiver™ ذو ست قنوات: Supports شبكات نجمة 1:6 مع six أنابيب بيانات متزامنة للاستقبال وواحد للإرسال، مما يمكن إنشاء طوبولوجيات شبكة mesh ونجمة متطورة without تعقيد أجهزة إضافية. يضمن نظام معالجة الحزم والاعتراف التلقائي سلامة البيانات.

• تصميم متكامل شامل: يتضمن منظم جهد onboard، مذبذب بلوري 16 ميجا هرتز، وهوائي PCB في شكل factor مضغوط. يلغي هذا التكامل الكامل الحاجة إلى خبرة تصميم RF خارجية ومكونات إضافية، مما يسمح لك بالتركيز على تطوير التطبيق rather من دوائر RF المعقدة.

المواصفات الفنية

• الشريحة الأساسية: Nordic Semiconductor nRF24L01+

• تردد التشغيل: 2.400 – 2.525 جيجا هرتز

• جهد التشغيل: 1.9 فولت إلى 3.6 فولت (3.3 فولت موصى به)

• قوة الإخراج: -18 إلى 0dBm (قابل للضبط برمجيًا)

• الحساسية: -82dBm at 2Mbps, -85dBm at 1Mbps, -94dBm at 250kbps

• معدل البيانات: 250 كيلوبت/الثانية، 1 ميجابت/الثانية، 2 ميجابت/الثانية (قابل للتحديد برمجيًا)

• واجهة الاتصال: SPI (0 إلى 8 ميجا هرتز)

• عدد القنوات: 126 (بخطوات 1 ميجا هرتز)

• أبعاد الوحدة: approximately 15مم x 29مم

• نوع الهوائي: هوائي PCB مدمج

محتويات العلبة

• 1 × وحدة إرسال واستقبال لاسلكية أصلية nRF24L01+ بتردد 2.4 جيجا هرتز

• 1 × رأس توصيل 2×4 دبوس (اختياري، قد يختلف حسب المورد)
