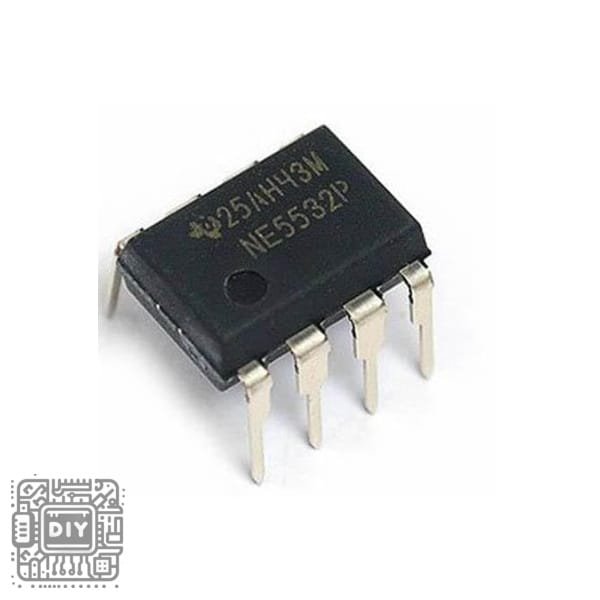

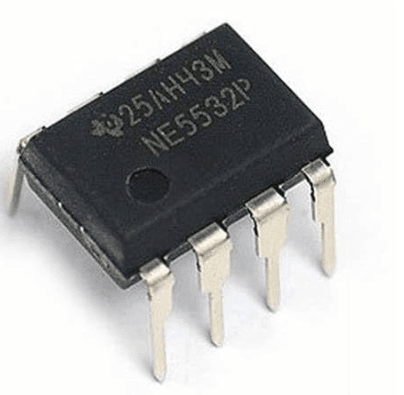

NE5532 Dual Low-Noise Op-Amp IC – High Performance Audio

Product Description

Elevate your audio projects with the legendary NE5532 operational amplifier. Engineers specifically designed this IC for superior audio performance. It delivers exceptionally low noise and high output drive capability. Consequently, it has become the industry standard for professional audio equipment. You will find it in mixing consoles, preamplifiers, and hi-fi systems. Its robust design ensures reliable operation in demanding applications.

Key Features

• Exceptional Audio Quality: This op-amp provides very low noise and distortion. Therefore, it produces clean and accurate sound reproduction.

• High Slew Rate: It features a high slew rate for excellent transient response. This capability accurately preserves the sharp edges of music signals.

• Strong Output Drive: The NE5532 can drive heavy loads, including low-impedance headphones. It also performs well with long cable runs.

• Wide Supply Voltage Range: It operates on both dual and single supplies. This flexibility makes it suitable for many design configurations.

• Internal Frequency Compensation: The design ensures stability without external components. This simplifies your circuit design process.

Technical Specifications

• IC Part Number: NE5532P (DIP)

• Type: Dual Low-Noise Operational Amplifier

• Number of Channels: 2

• Supply Voltage (Dual): ±3V to ±20V

• Input Noise Voltage: 5 nV/√Hz

• Slew Rate: 9 V/µs

• Gain Bandwidth Product: 10 MHz

• Output Current: 38 mA

• Package: 8-Pin DIP, SOIC

Package Contents

• 1 x NE5532 Dual Low-Noise Op-Amp IC (Package type as selected).

الدائرة المتكاملة NE5532 مكبر العمليات المزدوج – لأداء صوتي متميز

وصف المنتج

الميزات الرئيسية

• جودة صوتية استثنائية: يقدم هذا المضخم ضوضاء وتشويشًا منخفضًا جدًا. لذلك، فهو ينتج صوتًا نقيًا ودقيقًا.

• معدل انحراف عالي: يتميز بمعدل انحراف عالي لاستجابة ممتازة للإشارات العابرة. هذه الميزة تحافظ بدقة على الحواف الحادة لإشارات الموسيقى.

• قوة تحمل عالية للمخرج: يمكن لـ NE5532 تحمل أحمال ثقيلة، بما في ذلك سماعات الرأس منخفضة المعاوقة. كما يعمل بشكل جيد مع الكابلات الطويلة.

• نطاق جهد تغذية واسع: يعمل بجهد تغذية مزدوج أو مفرد. هذه المرونة تجعله ملائمًا للعديد من التصميمات.

• تعويض التردد داخليًا: التصميم يضمن الاستقرار دون الحاجة لمكونات خارجية. هذا يبسط عملية تصميم الدائرة الخاصة بك.

المواصفات الفنية

• رقم الدائرة المتكاملة: NE5532P (DIP)

• النوع: مضخم عمليات مزدوج منخفض الضوضاء

• عدد القنوات: 2

• جهد التغذية (مزدوج): ±3 فولت إلى ±20 فولت

• ضوضاء مدخل الجهد: 5 نانو فولت/√هرتز

• معدل الانزياح: 9 فولت/ميكروثانية

• ناتج عرض النطاق الترددي للكسب: 10 ميجا هرتز

• تيار الخرج: 38 ملي أمبير

• الغلاف: 8 دبابيس DIP، SOIC

محتويات العلبة

• 1 × دائرة مكبر العمليات المزدوج منخفض الضوضاء NE5532 (نوع الغلاف كما هو محدد).
